Chroma Test Sisteminizde Devrim Yaratan RF Entegrasyonu!

Tam Spektrum RF Test Çözümüyle Üretimi Hızlandırın!

IoT ve Kablosuz Teknolojiler için En Kapsamlı Test Platformu!

Hız, Güç ve Güvenilirlik!

ADIVIC RF Test Çözümüyle Tanışın

 Adivic By Chroma

Temel Özellikler

•  Entegrasyon: MP5800/MP5806, Chroma 3380/3650 test sistemleriyle sorunsuz bir şekilde entegre olur.

•  Kullanıcı Dostu Araçlar: Kullanıcı dostu hata ayıklama araçları ve özel dalga biçimleri oluşturmak için sezgisel araçlar içerir.

•  Anahtar Teslim Çözüm: Özellikle IoT (Nesnelerin İnterneti) uygulamaları için anahtar teslim bir test çözümü sunar.

•  Karmaşık Modülasyon: Alıcı performansını doğrulamak için karmaşık dalga biçimleri üretebilir. Aynı zamanda, karmaşık modülasyonları çözebilen bir VSA (Vektör Sinyal Analizörü) içerir.

•  Dahili Jeneratör ve Analizör: Dahili 802.11 ve 802.15 sinyal jeneratörü ve analizörü bulunur.

Ürün Sipariş Kodu: MP5800/MP5806

Fiyat ve Bilgi Al

Chroma Test Sisteminizde Devrim Yaratan RF Entegrasyonu

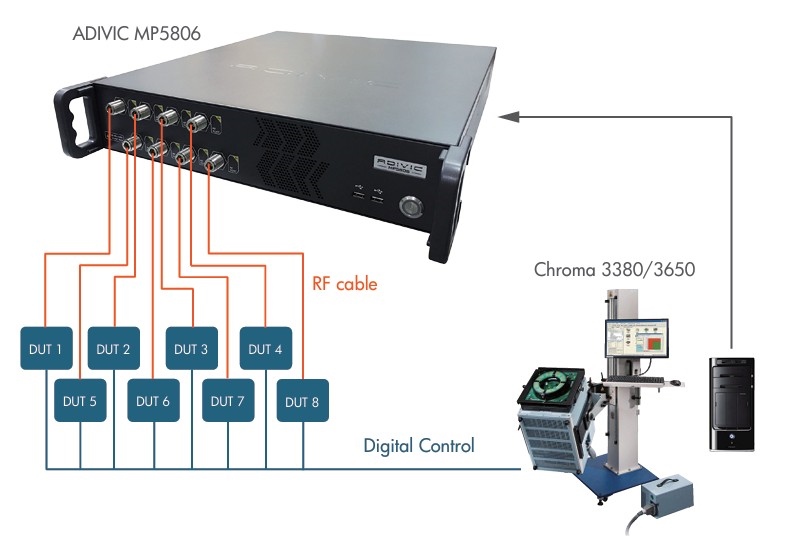

ADIVIC MP5800/MP5806 ile Chroma 3380/3650 test sisteminizi RF testine hazır bir ATE çözümüne dönüştürerek üretiminizi hızlandırın. Bu güçlü genişletme birimi, mevcut dijital kapasitenize entegre olarak tam spektrum kablosuz test yetenekleri sunar.

IoT ve Kablosuz Teknolojiler için En Kapsamlı Test Platformu

IoT cihazlarından yayın alıcılarına ve GNSS modüllerine kadar geniş bir yelpazedeki uygulamalar için ideal bir çözümdür. Hız, güç ve güvenilirliği bir arada sunan bu platform, karmaşık modülasyonları analiz edebilir, otomatik kalibrasyon yapabilir ve üretim programlaması için API desteği sunar.

Hız, Güç ve Güvenilirlik: ADIVIC RF Test Çözümüyle Tanışın

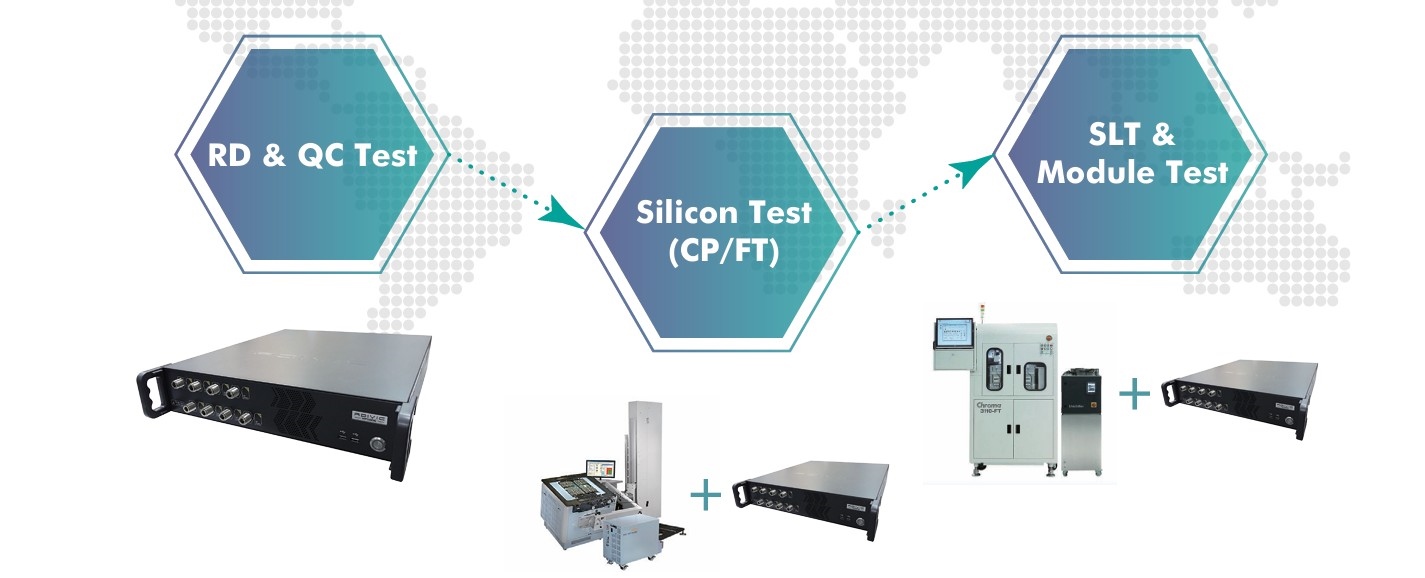

MP5800/MP5806, 4 veya 8 portlu paralel test yeteneği ve 120 MHz'lik bant genişliği ile test süreçlerinizi optimize eder. Böylece, AR-GE aşamasından seri üretime kadar olan tüm süreçte maksimum verim elde edersiniz.

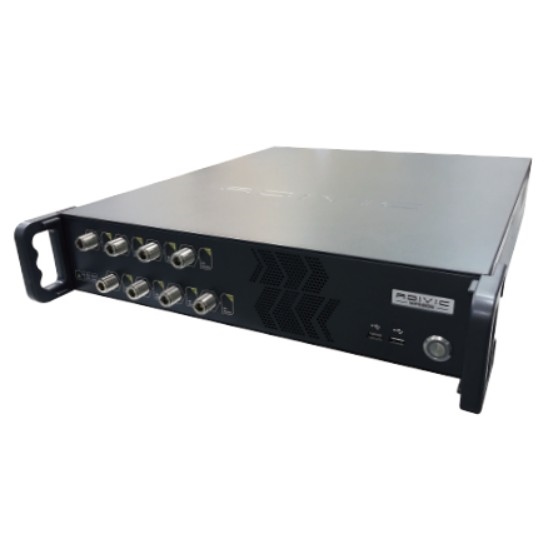

MP5800 / MP5806, mevcut Chroma 3380/3650 test sistemlerinizi RF (Radyo Frekansı) testine hazır bir ATE (Otomatik Test Ekipmanı) çözümüne dönüştüren gelişmiş bir genişletme birimidir. Bu ürünler, özellikle RF entegre devrelerinin (RFIC) test edilmesi için tasarlanmıştır.

Fonksiyonel Özellikler

•  SDR Mimarisi: Tek bir kutuda hem VSG (Vektör Sinyal Jeneratörü) hem de VSA'yı birleştiren Yazılım Tanımlı Radyo (SDR) mimarisi üzerine kurulmuştur.

•  Çift Yönlü RF Portları: RF portları, çift yönlü (bi-directional) ve TX yayın (broadcast) fonksiyonlarını destekler.

•  Geniş Standart Desteği: Wi-Fi, Bluetooth ve genel amaçlı modülasyonları destekler

•  Otomatik Kalibrasyon: Güç ölçer işlevi de gören bir kalibrasyon kutusu ile otomatik kablo kaybı testi desteği sunar

•  Programlanabilirlik: 10 MHz ile 6 GHz frekans aralığında VSG/VSA tamamen programlanabilirdir. Üretim otomasyonu için API (Uygulama Programlama Arayüzü) desteği de bulunur

Başlıca Uygulama Alanları

•  IoT Uygulamaları: Wi-Fi (802.11a/b/g/n/ac/ax), Bluetooth (V1.x'ten V5.1'e kadar), Zigbee, GNSS (GPS, BeiDou, Glonass, Galileo) ve NB-IoT gibi geniş bir yelpazede IoT cihazlarının testini sağlar.

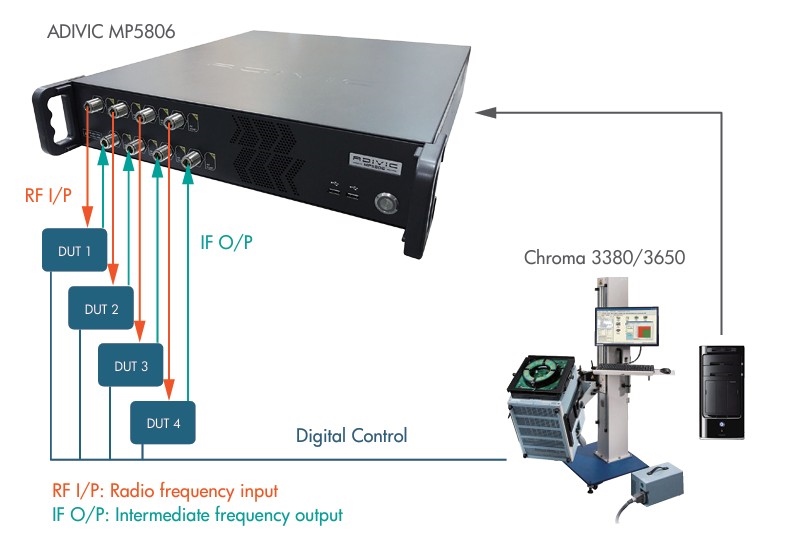

   Dönüştürücü Uygulamaları: TV Tuner, DVB Tuner ve FM Tuner gibi alıcıların test edilmesi için idealdir.

•  PA / FEM Uygulamaları: PA (Güç Yükselticisi), LNA (Düşük Gürültülü Yükselteç) ve anahtarlar gibi bileşenlerin testinde kullanılır.

Temel Teknik Özellikler

• RF Performansı (MP5800/MP5806):

  •  Port Sayısı: Tek bir test cihazında 4 veya 8 RF portu bulunur.

  •  Bant Genişliği: 120 MHz (isteğe bağlı 160 MHz).

  •  Frekans Aralığı: 10 MHz ~ 6000 MHz.

• Dijital Performans (Chroma 3360/3380/3650/3680):

  •  Saat Hızı: 50/100 MHz.

  •  I/O Pinleri: Maksimum 1024 I/O pini.

  •  CH DPS: Maksimum 128 CH DPS.

  •  Paralel Test: Maksimum 1024 DUT (Test Edilen Cihaz) paralel testi.

  • Bellek: 32/64/128 MHz Kalıp Belleği.

  •  Ek Özellikler: SCAN/ALPG fonksiyonu ve esnek konfigürasyon.

• Otomatik RF Kalibrasyonu (RF Kalibrasyon Kutusu):

  • Otomatik RF kablo kaybı testini ve güç ölçer fonksiyonunu destekler.
