RPSuE POWER SYS Yüksek Kararlılığa Sahip Programlanabilir DC Güç Dönüştürücü Serisi Anahtarlamalı Topoloji. Bilimsel araştırma ve endüstriyel uygulamalar İçin En Kesin Çözüm Güç Kaynağı

Rakibi Sadece Kendisi..!

















DC Proğrmalanabilen Güç Kaynağı Özellikleri:

  • Tek kutuplu, kutup değiştirme anahtarlı çift kutuplu seçenek
  • Maksimum akım/gerilim 300A / 1000V
  • Uzun süreli stabilite (12 saat): 2 ppm
  • Sıfır termal kayma: 0 ppm/K
  • DCCT Teknolojisi
  • Yüksek çözünürlük.
  • 7 kontrol modu: Akım, gerilim, hibrit, güç, fonksiyon jeneratörü, analog akım ve analog gerilim
  • Gerçek zamanlı ppm dinamik doğruluk hesaplaması
  • Aktif giriş filtresi, PFC = 1 tüm çalışma aralığında
  • Çok düşük harmonik bozulma
  • Gürültü bağışıklığı
  • %94,5 verimlilik
  • ZVS anahtarlanmış topoloji
  • Çalışma Alanını Kaydet (SOA) ve akım ve gerilim için otomatik aralık belirleme
  • Yazılım kontrolü ile akıllı topraklama bağlantısı.
  • Yük topraklama izolasyon kontrolü için hassas (nA) topraklama akımı izleme
  • Topraklama sigortası sürekli kontrol
  • Uzaktan algılama giriş kanalları
  • Bakım uyarısı içeren akıllı soğutma ve hava akışı kontrolü.
  • Bir grup güç kaynağının merkezi olarak açılıp kapatılması
  • Çoklu uzaktan kontrol seçenekleri: EPICS, TANGO Framework, TCP/IP üzerinden MODBUS ve EPowerSys Uzaktan Kontrol yazılımı.

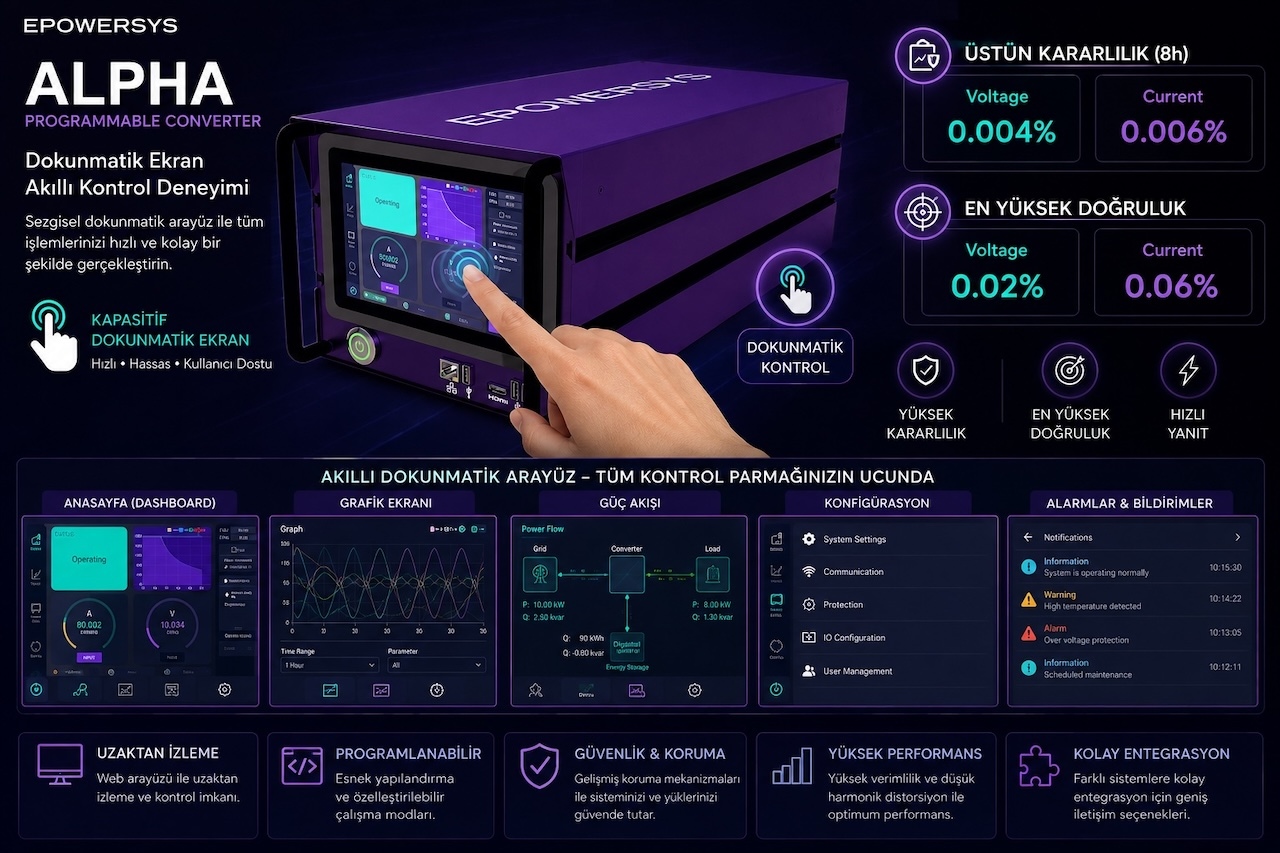

  • 7 inç ekran boyutuna sahip, kullanıcı dostu yerel arayüz.
  • Ethernet ve Wi-Fi ağ arayüzleri
  • 16 GB'lık veri tabanı, 30 yıldan fazla süredir silinmeden saklanıyor.
  • Uzaktan algılama giriş kanalları
  • Yüksek güç yoğunluğu, küçük boyut ve ağırlık





   Ürün Sipariş kodu :  RPSu Superconducting Magnets




 Fiyat Ve Tekli Al






















Yüksek akım çıkışı

  • RPSu, yüksek güç için akım paylaşımı ile akım ve gerilim kontrolünde paralel bağlantı ile çalışabilir.
  • İsteğe bağlı olarak, RPSu, kutup değiştirme anahtarı vasıtasıyla iki kadranlı çalışma için bipolar bir çıkış kademesiyle donatılabilir.
 Uygulamalar
  • Parçacık hızlandırıcı mıknatıslarının tedariği.
  • Test ve Ölçüm sistemleri.
  • Tıbbi görüntüleme ve tedavi sistemleri.
  • Yarıiletken İşleme.

Kontrol modları

  • Sabit akım: Genellikle mıknatısları çalıştırmak için kullanılır.
  • Sabit voltaj: Genellikle endüstriyel uygulamalarda kullanılır.
  • Hibrit: Hem voltaj hem de akım programlanabilir.
  • Güç: Ayar noktası watt cinsinden programlanabilir.
  • Analog gerilim ve akım: Bu mod, normal akım veya gerilim modu gibi çalışır, ancak ayar noktası 0-10V analog giriş üzerinden programlanır.
  • Fonksiyon jeneratörü: Dinamik ayar noktası, programlanmış eğrileri takip eder. Herhangi bir eğri (50 Hz'e kadar) programlanabilir ve akım, gerilim ve güç değerlerinde kullanılabilir.

Doğruluk ve çözünürlük

  • Uzun vadeli stabilite 2 ppm.
  • Çıkış hassasiyeti oda sıcaklığı değişikliklerinden etkilenmez. Veri toplama elektroniği, Peltier odası ve dijital sıcaklık kontrol döngüsü (sıcak/soğuk) vasıtasıyla aktif termalizasyona tabi tutulur. Sıcaklık kayması ihmal edilebilir düzeydedir.
  • Geri okuma çözünürlüğü: 31 bit (Yavaş doğruluk döngüsü) @ 24 bit (Hızlı döngü).
  • Akım ve Gerilim Ayarı çözünürlüğü: 22 bit <100uA.
  • Bilimsel ve endüstriyel uygulamalarda güvenilir performans şarttır.

Gerçek zamanlı PPM hesaplaması

RPSu, ekranda ve grafikte mevcut yük için PPM cinsinden gerçek zamanlı doğruluk gösterir. Bu özellik, özellikle kontrol döngülerinin ayarlanması için kullanışlıdır.

Güç Akışı Ekranı

Güç Akışı ekranı, dönüştürücünün tüm kontrol durumu bilgilerini tek bir ekranda görüntüler.




2 PPM

< 2 PPM Uzun vadeli stabilite (8 saat)

Sıfır Termal Kayma

0 ppm/K, 25ºC'de ±0,1 ºC sapma ile kararlı çalışma.
Akım dijital kontrol döngüsü için ADC ve yük direnci, sıcaklıktan bağımsız çalışma sağlamak için bir Peltier odasının içine yerleştirilmiştir.

DCCT Teknolojisi

Akım kontrol devresinin geri besleme ölçümü, 1 ppm'den daha düşük doğrusallık hatasına sahip bir DCCT sensörü kullanılarak gerçekleştirilir.

Viyana Doğrultucu

Tüm çalışma aralığında PFC = 1 olan aktif giriş filtresi

LDO referansları

Dijital dönüştürücüler (ADC ve DAC), LDO'lar tarafından beslenir. Bu doğrusal teknoloji, komütasyonları ve gürültüyü önler. Bu da dönüştürücü cihazının yüksek doğruluk ve temiz voltaja sahip olduğu anlamına gelir.

Aktif sıcaklık izleme

Dönüştürücüdeki önemli noktalardaki sıcaklık izlenir. Yarı iletkenler, yüksek frekanslı transformatör, giriş ve çıkış fanları gibi noktalar, cihazın doğru çalışmasını sağlamak ve olası arızaları önlemek için kontrol edilir.

Çoklu kontrol modları

Güç kaynağı, sabit akım, sabit voltaj, hibrit, sabit güç, voltaj veya akım için analog referans veya akım, voltaj veya güç için fonksiyon jeneratörü gibi birden fazla modda kontrol edilebilir.

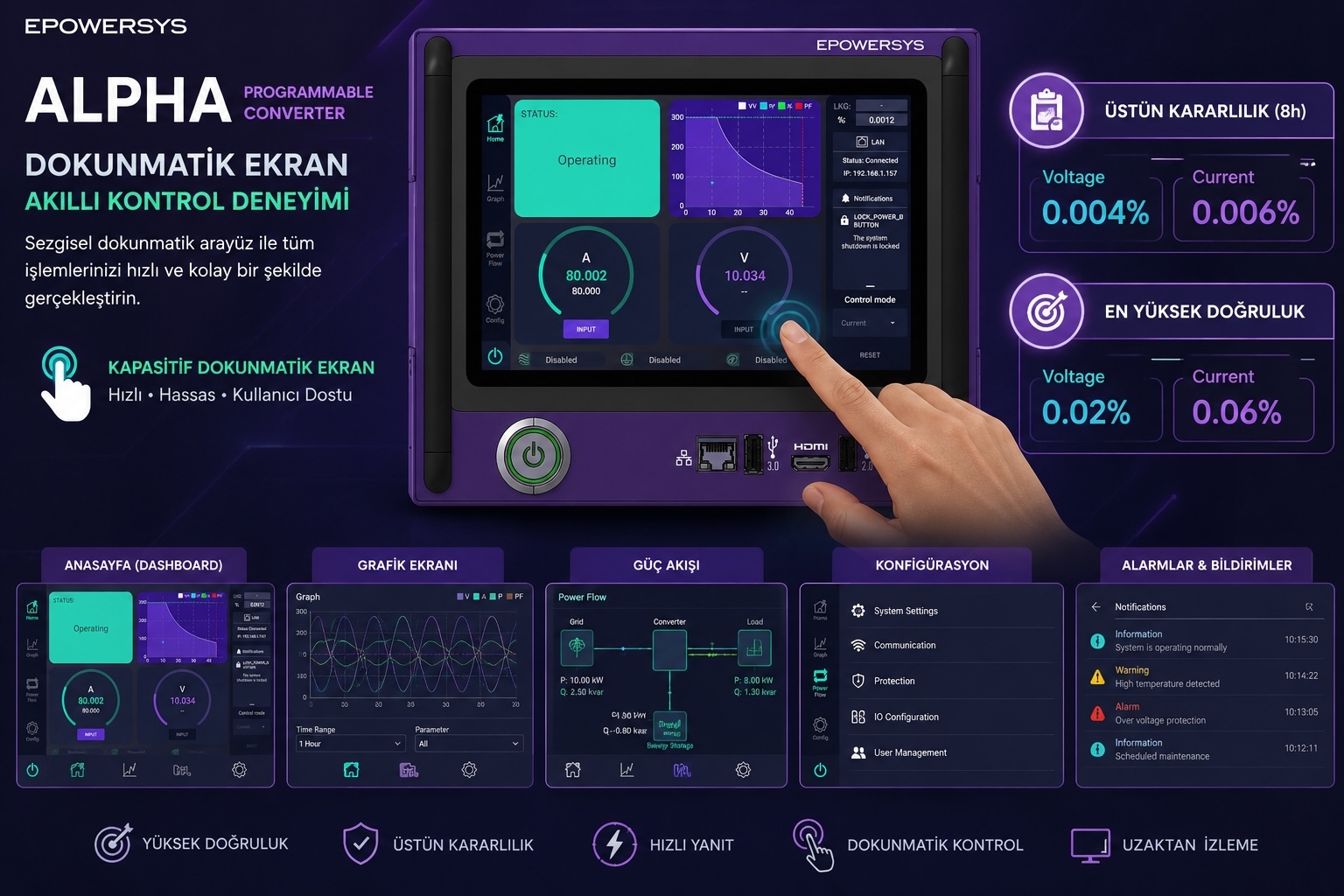

Güç Akışı Ekranı

7 inçlik dijital ekran, güç kaynağının tüm güç akışını izlemeye olanak tanır.
