 Yüksek Güçlü Programlanabilir DC Elektronik Yük

CC CV CP CR Özellikleri Cihazınızın Sınırlarını Zorlayın

Aşırı Akım Aşırı Gerilim Aşırı Güç Sınırlandırmaları İle Cihazlarınızı Koruyun

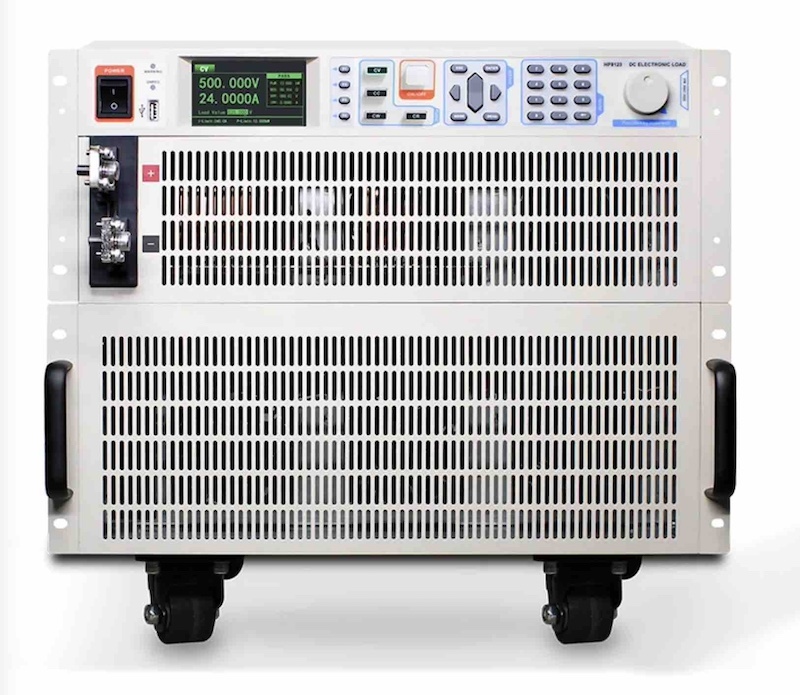

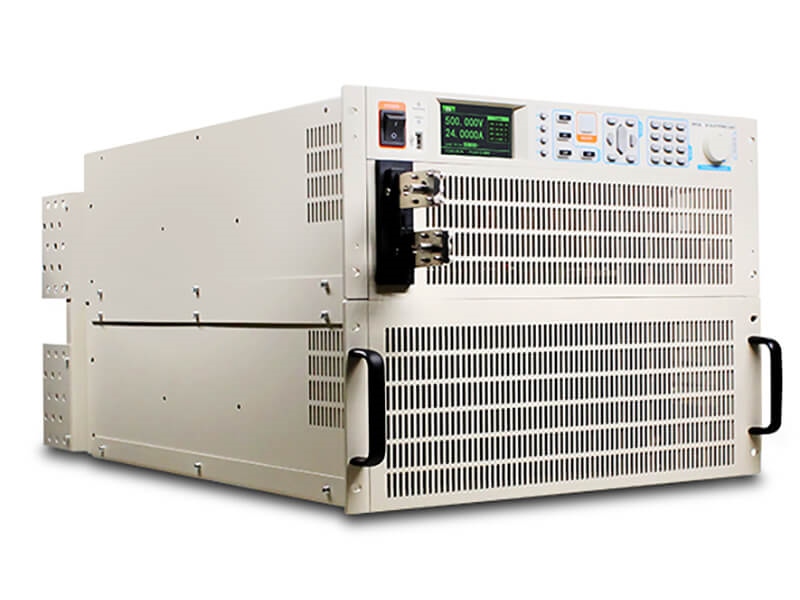

Programlanabilir Modüler DC Elektronik Yük

10kW-20kW Modüler Serisi


 dc-elektronik-yük



Yüksek Güçlü DC Yük Özellikleri :

  • 500kHz yüksek hızlı voltaj, akım örnekleme oranı
  • Yüksek hassasiyetli gerilim ve akım ölçümü
  • Hızlı döngü yanıt hızı ve mevcut dönüş hızı
  • 10μS'ye kadar programlanabilir tek adım
  • Uzaktan dört telli kompanzasyon ile donatılmıştır
  • Akım dalgalanmasının ve voltaj dalgalanmasının benzersiz gerçek zamanlı gösterimi
  • Yük gücü ve direncinin gerçek zamanlı gösterimi





 Ürün Sipariş Kodu : Lütfen Katalogtan uygun ürünü seçiniz



  Fiyat ve Bilgi Al


HT8XX-M yükü, yüksek performanslı bir mikroişlemci tarafından kontrol edilen hassas programlanabilir bir DC elektronik yüktür. Çince ve İngilizce menü ile 3,5 inç TFT gerçek renkli LCD ekran kullanır.

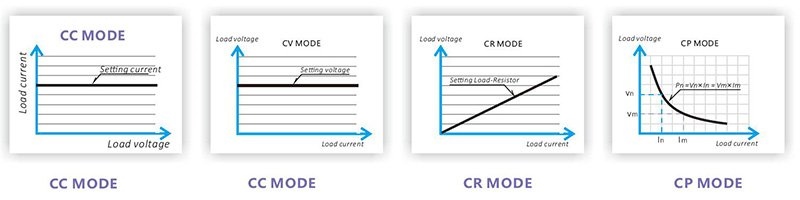

4 temel çalışma modu (CC/CV/CR/CW) ve 10 işlevsel mod sunar.

Kapsamlı koruma, aşırı ısınma koruması, aşırı akım koruması, aşırı güç koruması, aşırı voltaj koruması, döngü salınım koruması. HT8XX-M serisi E-load, çok yönlü çözüm ve test ihtiyaçlarınıza uyacak şekilde RS232, LAN, USB ve analog arayüzleri destekler.












Test Fonksiyonu

  • Test Fonksiyonu 4 temel çalışma modu CC/CV/CR/CW ve 10 fonksiyonel mod, çoklu genişletilmiş fonksiyon modları:
  • DYNA dinamik test fonksiyonu
  • OCP aşırı akım koruma modu
  • AKÜ pil modu
  • EFFT yük etkisi modu
  • SWEEP dinamik frekans dönüştürme tarama işlevi
  • TIMEING _me ölçüm fonksiyonu
  • OVP aşırı voltaj koruma modu
  • Otomatik mod
  • LİSTE işlevi
  • LED(HT8151'de LED modu yoktur)







ModelHT8103B-MHT8103C-MHT8123B-MHT8123C-M
Input voltage50V500V15V150V50V500V15V150V
Input current24A240A50A500A24A240A50A500A
Input power10kW12kW
Min.operation voltage1.5V@240A1.5V@500A2.5V@240A1.5V@500A
Min rise time@ FS current25us25us25us25us
CV mode
Range50V500V15V150V50V500V15V150V
Resolution0.7mV7mV0.2mV2mV0.7mV7mV0.2mV2mV
Accuracy±(0.03%+0.02%FS)
CC mode
Range24A240A50A500A24A240A50A500A
Resolution0.3mA3mA0.7mA7mA0.3mA3mA0.7mA7mA
Accuracy±(0.03%+0.02%FS)
CR mode
Range0.04Ω~21kΩ0.008Ω~3kΩ0.04Ω~21kΩ0.01Ω~3kΩ
Resolution16Bits
Accuracy±0.1%
CP mode
Range10kW12kW
Resolution16Bits
Accuracy±（0.1%+0.1%FS）
Dynamic mode
Ta＆Tb10us~50s
Min.resolution10us
Min. rise time3A/us3A/us3A/us3A/us
Read-back voltage
Range50V500V50V500V50V500V15V150V
Resolution0.3mV3mV0.1mV1mV0.3mV3mV0.1mV1mV
Accuracy±(0.015%+0.01%FS)
Read-back current
Range24A240A50A500A24A240A50A500A
Resolution0.1mA1mA0.3mA3mA0.1mA1mA0.3mA3mA
Accuracy±(0.03%+0.02%FS)
Read-back ripple
Range(U/I)500V/240A150V/500A500V/240A150V/500A
Bandwidth10Hz~250kHz
Accuracy±1%
Protection range
Over-power protection10500W12600W
Over-current protection252A525A252A525A
Over-voltage protection525V158V525V158V
Over-temperature protection≒85℃
Specification
Dimension (L*W*D)624mm*483mm*177.8mm
Gross Weight50Kg

ModelHT8143B-MHT8143C-MHT8163B-MHT8163C-M
Input voltage50V500V15V150V50V500V15V150V
Input current24A240A50A500A24A240A50A500A
Input power14kW16kW
Min.operation voltage2V@240A1.5V@500A2.5V@240A1.5V@500A
Min rise time@ FS current25us25us25us25us
CV mode
Range50V500V15V150V50V500V15V150V
Resolution0.7mV7mV0.2mV2mV0.7mV7mV0.2mV2mV
Accuracy±(0.03%+0.02%FS)
CC mode
Range24A240A50A500A24A240A50A500A
Resolution0.3mA3mA0.7mA7mA0.3mA3mA0.7mA7mA
Accuracy±(0.03%+0.02%FS)
CR mode
Range0.05Ω~21kΩ0.01Ω~3kΩ0.06Ω~21kΩ0.01Ω~3kΩ
Resolution16Bits
Accuracy±0.1%
CP mode
Range14kW12kW
Resolution16Bits
Accuracy±（0.1%+0.1%FS）
Dynamic mode
Ta＆Tb10us~50s
Min.resolution10us
Min. rise time3A/us3A/us3A/us3A/us
Read-back voltage
Range50V500V50V500V50V500V15V150V
Resolution0.3mV3mV0.1mV1mV0.3mV3mV0.1mV1mV
Accuracy±(0.015%+0.01%FS)
Read-back current
Range24A240A50A500A24A240A50A500A
Resolution0.1mA1mA0.3mA3mA0.1mA1mA0.3mA3mA
Accuracy±(0.03%+0.02%FS)
Read-back ripple
Range(U/I)500V/240A150V/500A500V/240A150V/500A
Bandwidth10Hz~250kHz
Accuracy±1%
Protection range
Over-power protection14700W16800W
Over-current protection252A525A252A525A
Over-voltage protection525V158V525V158V
Over-temperature protection≒85℃
Specification
Dimension (L*W*D)624mm*483mm*177.8mm
Gross Weight50Kg

ModelHT8183B-MHT8183C-MHT8203B-MHT8203C-M
Input voltage50V500V15V150V50V500V15V150V
Input current24A240A50A500A24A240A50A500A
Input power18kW20kW
Min.operation voltage2V@240A1.5V@500A2V@240A1.5V@500A
Min rise time@ FS current25us25us25us25us
CV mode
Range50V500V15V150V50V500V15V150V
Resolution0.7mV7mV0.2mV2mV0.7mV7mV0.2mV2mV
Accuracy±(0.03%+0.02%FS)
CC mode
Range24A240A50A500A24A240A50A500A
Resolution0.3mA3mA0.7mA7mA0.3mA3mA0.7mA7mA
Accuracy±(0.03%+0.02%FS)
CR mode
Range0.06Ω~21kΩ0.01Ω~3kΩ0.07Ω~21kΩ0.02Ω~3kΩ
Resolution16Bits
Accuracy±0.1%
CP mode
Range18kW20kW
Resolution16Bits
Accuracy±（0.1%+0.1%FS）
Dynamic mode
Ta＆Tb10us~50s
Min.resolution10us
Min. rise time3A/us3A/us3A/us3A/us
Read-back voltage
Range50V500V50V500V50V500V15V150V
Resolution0.3mV3mV0.1mV1mV0.3mV3mV0.1mV1mV
Accuracy±(0.015%+0.01%FS)
Read-back current
Range24A240A50A500A24A240A50A500A
Resolution0.1mA1mA0.3mA3mA0.1mA1mA0.3mA3mA
Accuracy±(0.03%+0.02%FS)
Read-back ripple
Range(U/I)500V/240A150V/500A500V/240A150V/500A
Bandwidth10Hz~250kHz
Accuracy±1%
Protection range
Over-power protection18900W21000W
Over-current protection252A525A252A525A
Over-voltage protection525V158V525V158V
Over-temperature protection≒85℃
Specification
Dimension (L*W*D)624mm*483mm*177.8mm
Gross Weight50Kg
