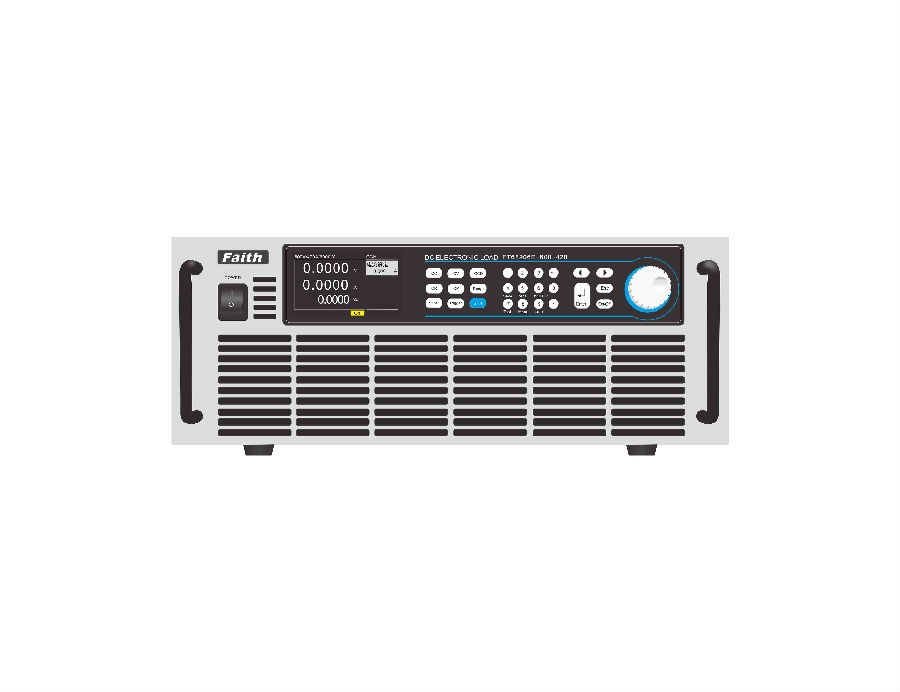

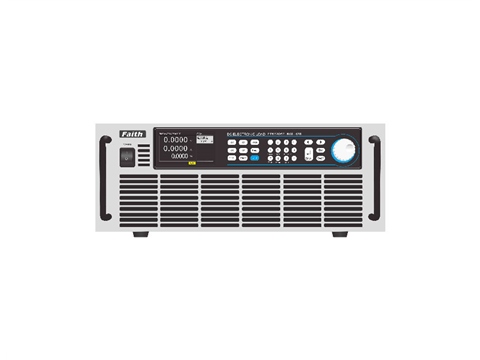

FT68200A/E Serisi Yüksek Güçlü DC elektronik Yük (6kW~60kW)

Kişiselleştirilebilir DC Elektronik Yük

DC Elektronik Yük İle Batarya Performansını Hasarsız Kontrol Edin

Yüksek Güçlü Reosta ve Yüksek Watlı Direnç Yerine Kullanın

Programalanabilir Elektronik Yük Cihaz Özellikleri :

• Gerilim aralığı: 150 V, 600 V, 1200 V;
• Akım aralığı: Ünite başına maks. 2400A, maksimum akım 10000A'e kadar genişletilebilir;
• Nominal güç: 6kW, 8kW, 10kW, 12kW, 18kW, 24kW, 30kW, 36kW, 42kW, 48kW, 54kW, 60kW, maks. 600kW (paralel);
• CC, CV, CR, CP, CCDH, CCDL, CRD, CPD, CV+CC, CR+CC, CP+CC modları;
• Programlama hızı 50kHz, örnekleme hızı 500kHz, dinamik yük 50kHz'dir;
• Gerilim doğruluğu: %0,025+%0,025 FS; Akım doğruluğu: %0,05+%0,05 FS;
• 30kHz dinamik frekans taraması, (Vpk+/-) ölçümü;
• 1kHz'e kadar veri iletim hızı;
• Anlık aşırı yük kapasitesi nominal gücün iki katını aşar;
• 20'ye kadar grup ayarını saklama ve geri çağırma;
• Ön panel, harici giriş veya veri yolu üzerinden esnek tetikleme seçenekleri (geçici test, otomatik test için kullanılır);
• Programlanabilir sıra testi, otomatik test;
• OCP/OPP testi, yük etkisi testi, akü deşarj testi, akü iç direnç testi;
• Zaman ölçümü, kısa devre simülasyonu ve LED simülasyonu;
• Gerilim açık (Von) ve gerilim kapalı (Voff) mandal çalışması;
• Galvanik olarak izole edilmiş analog arayüz, akım programlama ve izleme özelliği sağlar;
• ±OVP, ±OCP, ±OPP, ±LVP, OTP;

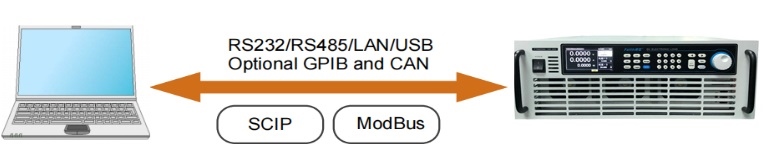

• Standart RS232, RS485, LAN, USB (seri), opsiyonel GPIB/CAN arayüzü;
• SCPI ve ModBus RTU protokolü;
• CE SERTIFIKALI

FT68200A/E Serisi Elektronik Yük Cihaz Açıklaması :

FT68200 serisi yüksek performanslı yüksek güçlü DC elektronik yük, üç voltaj aralığı 150 V/600 V/1200 V, tek ünite başına maksimum akım 2400 A, 6 kW ila 60 kW arasında bağımsız güç sağlar, master-slave paralelleme ile 600 kW, 10000 A'ya kadar genişletilebilir. Ultra yüksek güç yoğunluğu, 6kW sadece 4U yüksekliğindedir. Daha geniş çalışma bölgesi, daha hızlı dinamik frekansın yanı sıra geçici mod, OCP/OPP testi, sekans testi, otomatik test ve akü deşarj testi fonksiyonları test gücünü büyük ölçüde artırır ve uygulama kapsamını genişletir. Ayrıca, iki kat anlık aşırı güç yükleme özelliği, kullanıcının test maliyetini etkili bir şekilde azaltabilir. Dahili standart RS232, RS485, LAN, USB (seri), isteğe bağlı GPIB/CAN arayüzü, sistem entegratörlerini kolaylaştıran hem SCPI hem de ModBus RTU protokolünü destekler. FT68200 serisi, güç bataryası deşarjı, DC şarj istasyonu, şarj yığınları, şarj yığını modülleri, araç On Board şarj cihazları (OBC), yüksek güçlü anahtarlama güç kaynakları, güç elektroniği ve diğer güç elektroniği ürünlerine uygulanabilen tam koruma işlevlerine sahiptir.

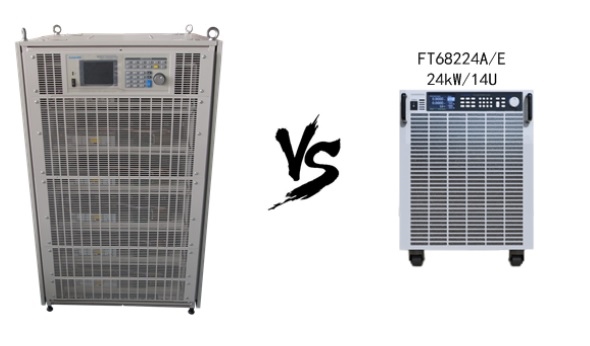

 Ultra yüksek güç yoğunluğu

FT68200A/E serisi DC elektronik yük, geleneksel yüklerin iki katı olan ultra yüksek güç yoğunluğuna sahiptir, yer işgalini büyük ölçüde azaltır.

Geleneksel güç kaynağı Faith güç kaynağı

Çoklu çalışma modları

FT68200A/E serisi, kapsamlı test gereksinimlerini karşılamak için CC, CV, CR ve CP modlarına sahiptir.

Ayrıca, FT68200A serisi CV+CC, CR+CC ve CP+CC bileşik modlarına sahiptir. Kullanıcılar, test edilen cihazda aşırı akım hasarını önlemek için akım sınır değerini kendi test gereksinimlerine göre ayarlayabilir. CV+CC modu, şarj yığınlarını, araç şarj cihazlarını ve diğer benzer ürünleri test etmek amacıyla pil şarj özelliklerini simüle etmek için kullanılabilir. CR+CC modu, güç kaynağı voltajını ve akım limitini ve doğruluk testini simüle edebilir.

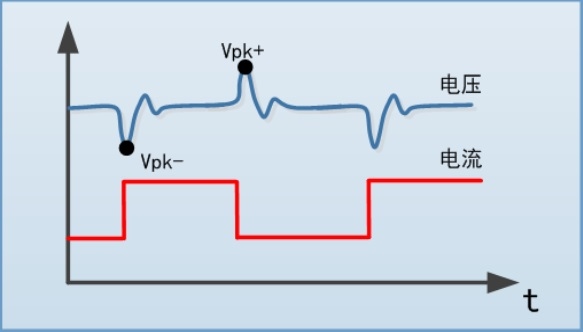

30kHz dinamik frekans taraması, Vpk+/- yakalama

FT68200A/E serisi dinamik bir frekans tarama fonksiyonuna sahiptir ve maksimum frekans 30kHz'e ayarlanabilir. Test sırasında, mevcut yük frekansını ayarlayarak, tüm süreçte test edilen güç kaynağının tepe voltajı Vpk +, vadi voltajı Vpk- ve karşılık gelen frekansı yakalayın ve kaydedin. Çeşitli güç kaynaklarının dinamik tepkisini farklı frekanslarda etkili bir şekilde test edebilir.

1kHz veri iletim hızı

FT68200A/E serisi, kullanıcılara 1kHz'e kadar veri aktarım hızı, yani saniyede 1000 voltaj ve akım veri noktası sağlayarak dalga formu çizimi ve dinamik veri analizi gibi uygulamaları kolaylaştırır. Sistem entegrasyonu uygulamalarında, ana bilgisayar bu özelliği test verilerini elde etmek için kullanabilir, osiloskop ve yüksek hızlı akım toplama donanımının kullanılmasını önler, böylece maliyet tasarrufu sağlar.

Anlık aşırı güç yükleme özelliği

FT68200A/E serisi elektronik yük, nominal gücün 2 katı anlık yük kapasitesine sahiptir. Bu, anlık yüksek güçlü test ortamı için büyük ölçüde maliyet tasarrufu sağlar. Bu işlev, DC motor çalıştırma, güç kaynağı anlık aşırı yük, güç bataryası anlık yüksek hızlı deşarj, güç elektroniği cihazlarının anlık yük kapasitesi testi vb. gibi test durumları için uygundur.

Zaman ölçümü

FT68200A/E serisi, harici anahtarlama sinyallerini yakalayabilen ve sistem yanıtını ve eylem süresini test etmek için voltaj/akım sinyalleriyle birleştirebilen zaman ölçüm özelliğine sahiptir. Darbe akımları için darbe genişliğini test edebilir. Esas olarak güç kaynağının anahtarlama süresini, tutma süresini, yükselen kenar ve düşen kenar süresini test etmek için kullanılır. Ayrıca sigorta atma süresini ve devre kesici tepki süresini de ölçebilir.

Akü testi

FT68200A/E serisi elektronik yük bir akü test fonksiyonuna sahiptir. Üç deşarj modu sağlar: sabit akım, sabit direnç ve sabit güç.

Kullanıcılar kesme voltajını/zamanını/AH'yi ayarlayabilir, deşarj işlemi her iki koşul da sağlandığında sona erecektir. Yük, deşarj işlemi sırasında AH ve deşarj süresini kaydedecektir.

FT68200A/E serisi, akü iç direncini ve kapasitesini test etmek için DC deşarj yöntemini (DCR) kullanır.

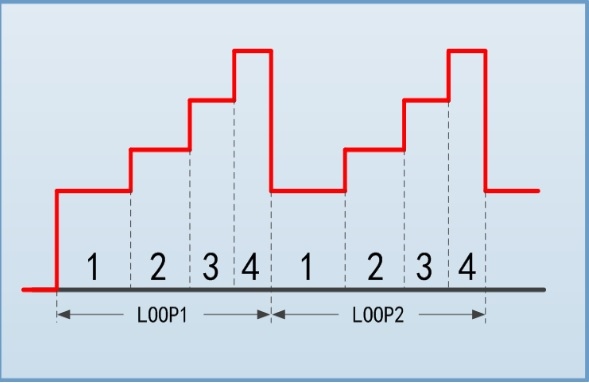

Sıra

FT68200A/E serisi elektronik yük, sıra testi işlevi sağlar. CC modunda daha karmaşık yük değişikliklerini simüle edebilen 20 sıra dosyasını ve 100 adımlı her dosyayı destekler.

Sekans dosyaları bağlanabilir ve sekans tek adım süresi 0,1ms ~ 99,999s olarak ayarlanabilir.

Paralel

FT68200A/E serisi elektronik yük, 10 adede kadar aynı ünitenin master-slave paralelini destekler.

Harici analog programlama

Diğer cihazlar harici bir voltaj sinyali (DC veya AC) aracılığıyla yükü sürekli olarak kontrol edebilir. 0～10V harici voltaj sinyali, 0～%100 tam ölçekli yük akımına karşılık gelir. Bu fonksiyon aynı zamanda çeşitli karmaşık yük dalga formları testi için de uygundur.

Ana bilgisayar yazılımı

FT68200A/E serisi, gerçek zamanlı olarak test verilerini okuyabilen, görüntüler oluşturabilen, raporları dışa aktarabilen, raporları yazdırabilen vb. sanal cihaz işlevine sahip bir ana bilgisayar yazılımı sağlar, müşterilerin kullanımı için uygundur.
