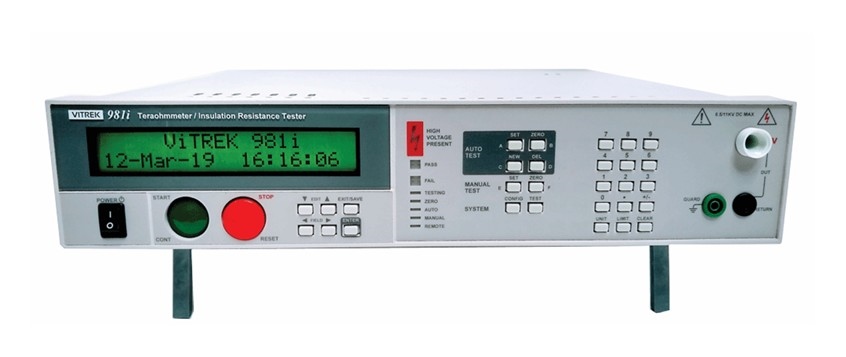

Yüksek Gerilim İzolasyon Direnci (IR) Test Cihazı


Vitrek'in 98x Serisi Teraohmmetresi, günümüzün yüksek voltajlı IR (yalıtım direnci) testlerine yönelik zorlu gereksinimlerini karşılamaktadır.

En yüksek verimlilik seviyelerine ulaşma mücadelesinde, güneş paneli dizileri ve elektrikli araçlar artık 2,5 KV'ye kadar voltaj raylarıyla çalışıyor ve bu da sürekli büyüyen sektörün durmayacağını gösteriyor. Burası 1 KV'lik bir test cihazı için uygun bir yer değil; bir Vitrek 98x'e geçme zamanı!

Cihazlarımız, şirketimizi hipot test sistemleri alanında sektör lideri haline getiren aynı DSP teknolojisi üzerine inşa edilmiştir. 98xi cihazları ayrıca, performans ve harika özelliklerin benzersiz bir kombinasyonuyla birlikte gelir:

  • Çoklu Bekleme İşlevselliği  (adımlar arasında sıfıra dönmeye gerek kalmadan birden fazla adım)
  • Yüksek Hızlı Test  (100 ms kadar düşük bekleme süreleriyle)
  • Pico-Amp Kaçak Ölçümü  (kararlı ve hassas 50 Teraohm IR okumalarıyla)
  • Sürekli Değişken IR Test Voltajı  (cihazın tüm çıkış aralığı boyunca ayarlanabilir)
  • Çok Modlu Yalıtım Direnci Testleri  (üç test modu – zamanında sonlandırma, başarılı sonlandırma, başarısız sonlandırma)
  • Kapasitans Test Modları  (güneş panelleri, kablo demetleri ve diğer kapasitif yükler için kritik)


Ürün Sipariş No: 98XX

Fiyat ve Bilgi Al

Çok sayıda iletken üzerinde yalıtım direnci testleri gerektiren uygulamalar söz konusu olduğunda, Vitrek 98×1 IR Test Cihazları, dört adede kadar 64 kanallı Vitrek 964i yüksek voltajlı tarayıcıyı doğrudan yönetme yeteneğiyle donatılmıştır. Vitrek'in QT Insite™ yazılımı yüklü bir bilgisayardan yararlanılarak, bu tek cihaz 1020'ye kadar test noktasını barındırabilir.

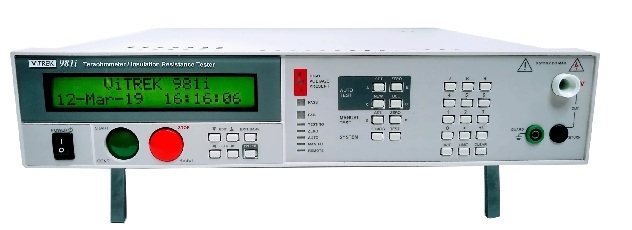

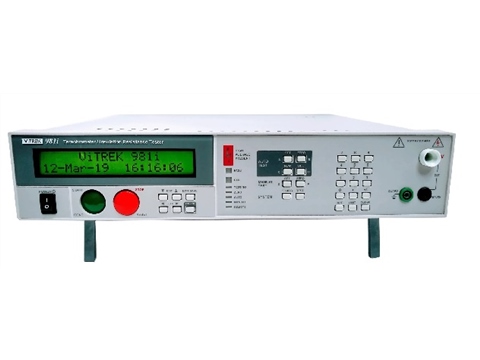

Yeni 981i ve 983i Teraohmmetreler, en zorlu Yüksek Direnç ölçüm uygulamalarının üstesinden gelmek üzere tasarlanmıştır. Diğer çoğu IR test cihazının ölçemeyeceği zorlu uygulamalar. Dolayısıyla, günümüzün elektrikli araç sistemleri ve yüksek voltajlı güneş panelleri gibi daha yüksek voltajlı IR değerlerini test etme zamanı geldiğinde, üretim hattınız için ihtiyacınız olan IR test cihazını Vitrek'ten alabilirsiniz.

Vitrek 98x Serisi IR test cihazlarını diğerlerinden ayıran nedir?
Öncelikle, bu üniteler Vitrek'in kanıtlanmış DSP teknolojisine dayanıyor; bu sayede çoğu cihazın yapamadığı kapasitif yüklerde çalışma kapasitesine sahipler. Çıkış voltajı aralığına gelince, Vitrek beklentileri karşılıyor: 981i için 6,5 KVDC'ye, 983i için ise 11 KV'ye kadar.

Çok İletkenli Bir Kablo Demetinde Yalıtım Direnci Testi Yapmanız mı Gerekiyor?
981i ve 983i, kutudan çıktığı anda dört adede kadar 64 kanallı HV tarayıcıyı doğrudan kontrol etme özelliğine sahiptir. Bu, 256 test noktasına kadar ve Vitrek'in Q-Test yazılımını çalıştıran bir bilgisayar kullanarak bu sayıyı 1020 test noktasına kadar genişletebilirsiniz. Tercih edilen HV Anahtarlama Sistemi, 7, 10 ve 15 KV değerlerinde mevcut olan sekiz adet 8 kanallı anahtarlama kartını barındırabilen Vitrek 964i'dir.

Daha yüksek verimlilik için bitmek bilmeyen bir yarışta, elektrikli araçlar ve güneş paneli dizileri artık 2,5 KV'de çalışıyor.
Burası 1 KV'lik bir test cihazı için uygun bir yer değil, 98x'e geçme zamanı!

Ürün Özellikleri ve Avantajları


  • En Yüksek IR Test Voltajı Aralığı — 6,5 KVDC veya 11 KVDC maksimum çıkış arasından seçim yapın
  • Hızlı IR Okumaları — Çift Coldfire mikroişlemci ve Çift DSP ile yüksek hızlı çıkış kontrolü, 100 ms kadar düşük bekleme süreleri sağlar
  • Yüksek Direnç Ölçüm Aralığı — 150 Teraohm'a kadar transfer ölçümü
  • Genişletilmiş Test Sırası Belleği, yalıtım direnci testi başına 254 adıma kadar 100 teste kadar saklayabilir. Testler ön panel, Ethernet, RS232 veya isteğe bağlı GPIB ile seçilebilir.
  • Çoklu Bekleme İşlevi — test adımları arasında sıfıra dönmek zorunda kalmadan farklı voltaj seviyelerinde beklemelere izin verir; dielektrik özelliklerin gelişmiş analizini önemli ölçüde basitleştirir
  • Ethernet, RS232, Dijital G/Ç ve Tarayıcı Kontrolü — Tüm standart arayüzler — En yüksek düzeyde test otomasyonu sağlar. GPIB mevcuttur
  • Pico-Amp Kaçak Ölçümü, en düşük kaçak akım seviyelerinin bile doğru bir şekilde tespit edilmesini ve 150 Teraohm transfer ve 50 Teraohm IR okumalarının kararlı ve hassas olmasını sağlar
  • Test Spesifik Fikstür ve Kablo Kompanzasyonu — Test fikstürü yalıtım direnci ve kapasitif ve sızıntıdan kaynaklanan ofset hatalarını otomatik olarak kalibre edin
  • Çok Modlu IR — 4 IR test modundan birini seçerek hassasiyetle bir Teraohm veya daha fazla değer elde edebilirsiniz: zamanında son, başarıyla son veya başarısızlıkla son veya sabit veya yükselen

  • Sürekli Değişken Yalıtım Direnci Test Voltajı — Sizi 3 veya 4 ayrı test voltajıyla sınırlayan birçok IR test cihazının aksine, 981i, 1 volt çözünürlükle 30 V ile 6,5 KV arasında ihtiyacınız olan test voltajını seçmenize olanak tanır. 983i, 60 V ile 11 KV arasında çıkışlar sağlar.
  • Kapasitif Yükler — 981i ve 983i, kapasitif yüklerle kullanım için tasarlanmıştır; ancak çoğu IR test cihazı bu özelliğe sahip değildir. Bu, 981i ve 983i'nin, PV panelleri ve CMC cihazlarının kablolanmasında IR testleri gerçekleştirmede olağanüstü olduğu anlamına gelir.
  • Topraklanmış Yüklerde IR Ölçümü — Bazı DUT'lar topraklamadan izole edilemez, topraklanmış yüklerde hassas IR ölçümleri yapmak için HSS2 seçeneğini ekleyin
  • Hafif Tasarım — Daha iyi güvenilirlik, sırtınıza daha az yük. 4,5 kg ağırlığındaki 981i/983i'yi kullandığınız diğer modellerle karşılaştırın. Vitrek, daha küçük ve daha hafif bir alanda üstün performans sunar.
  • 3 Yıllık Uzatılmış Garanti — 1 yıl standart, kayıt ve yıllık fabrika kalibrasyonuyla toplam 3 yıl uzatılmış garanti. Gelecek yıllar boyunca güvenebileceğiniz yerleşik güvenilirlik.
  • EN 61010-1'e göre güvenlik testi yapılmıştır. EN 61326-1'e göre EMC uyumludur.
  • Manuel Test Modu — Kullanıcı testi durdurana kadar sürekli ölçümler ve geçme/kalma göstergesi ile test sırasında değişken voltaj çıkışına olanak tanır
  • ABD'de üretildi


Operasyonlarınızda Teraohmmetre ve IR Test Cihazımıza Neden İhtiyacınız Var?

Günümüzün teknolojik olarak gelişmiş dünyasında, elektronik sistemlerin optimum performansını korumanın önemi göz ardı edilemez. Bu durum, özellikle ekipmanlarının sorunsuz çalışmasına büyük ölçüde bağımlı olan otomotiv, havacılık, enerji ve telekomünikasyon gibi sektörler için geçerlidir. Teraohmmetre ve IR Test Cihazlarımız, sistemlerinizin verimli ve güvenli bir şekilde çalışmasını sağlamak için tasarlanmış, bu sektörlerde vazgeçilmez araçlardır.

Vitrek, 98x Serisi Teraohmmetre/IR Test Cihazlarımızla da devam eden yüksek hassasiyetli cihazlar sunmasıyla bilinir. Yalıtım direncini (IR) ölçer ve yüksek voltaj testleri gerçekleştirerek, elektrikli ekipman ve sistemlerdeki yalıtım kalitesini doğru bir şekilde değerlendirir. Ayrıca, potansiyel sorunları büyük sorunlara dönüşmeden önce tespit ederek birçok kuruluş ve bireyi maliyetli onarım ve kesintilerden kurtarır. 98x Serisi cihazlarımız ayrıca kazaları önleme ve operasyonlarınızın genel güvenliğini artırma konusunda da etkilidir.

98x Teraohmmetre/IR Test Cihazı, Elektrikli Araçların, Güneş Paneli Dizilerinin ve Diğer Birçok Önemli Sistemin Taleplerini Karşılıyor

Sürdürülebilir enerji çözümlerine olan talebin artması, elektrikli araçların ve güneş paneli dizilerinin kullanımının artmasına yol açmıştır. Bu sistemler, güvenlik ve güvenilirliklerini sağlamak için titiz testlerden geçmektedir ve 98x Serisi Teraohmmetre/IR Test Cihazlarımız bu talepleri karşılamak üzere özel olarak tasarlanmıştır.

Bu örneklerden biri bizi elektrikli araçlara götürüyor. 98x Teraohmmetre/IR Test Cihazları, piller, motor sargıları ve şarj kabloları gibi temel bileşenlerin testinde kritik bir rol oynayarak öne çıkıyor. Bu bileşenlerin yalıtımındaki kusurları veya bozulmaları tespit etmek, olası elektrik arızalarını önler ve araçların güvenliğini ve performansını artırır.

Benzer şekilde, güneş paneli dizileri için 98x Serisi, sisteminizin verimliliğini ve uzun ömürlülüğünü korumada etkilidir. Panellerin ve ilgili kabloların yalıtımındaki kusurları ve bozulmaları tespit ederek enerji kaybını ve olası yangın tehlikelerini önlemeye yardımcı olur. Vitrek, güneş paneli dizilerinizin optimum şekilde çalışmasını sağlayarak yatırım getirinizi en üst düzeye çıkarmanıza yardımcı olabilir.

Vitrek 98x Serisi IR Test Cihazları Çok İletkenli Kablo Demetinde IR'yi Ölçebilir

Çok iletkenli kablo demetleri, bir sistem içindeki kabloları ve telleri düzenleme ve koruma yetenekleri nedeniyle otomotiv ve havacılık dahil olmak üzere çeşitli sektörlerde yaygın olarak kullanılmaktadır. Ancak, bu kablo demetlerinin güvenli ve etkili bir şekilde çalışmasını sağlamak için sıkı testler gerekir ve Vitrek 98x serisi IR test cihazlarımız bu görev için mükemmel bir şekilde uygundur.

98x serisi IR test cihazları, çok iletkenli bir kablo demetindeki her bir iletkenin yalıtım direncini doğru bir şekilde ölçebilir. Bu özellik, kablo demetinin kapsamlı bir şekilde değerlendirilmesine ve potansiyel olarak elektrik arızalarına yol açabilecek yalıtımdaki zayıf noktaların belirlenmesine olanak tanır.

98x Serisi Test Cihazlarımızla Bugün Oyununuzu Bir Üst Seviyeye Taşıyın!

Hızla gelişen bir teknoloji ortamında, çağın gerisinde kalmamak çok önemlidir. Vitrek'in 98x serisi test cihazlarını operasyonlarınıza entegre ederek, elektronik sistemlerinizin optimum performans ve güvenliğini sağlayabilirsiniz.


Genel Özellikler

Özellikler: Son harici kalibrasyondan itibaren 1 yıl süreyle ve son gerçekleştirilen SIFIR işleminin +/- 2 Derece C'lik ortam sıcaklığında, 15 dakikalık ısınmadan sonra geçerlidir.

Ethernet: Yüksek hız, yüksek gürültü bağışıklığı LAN arayüzü
RS232 Arayüzü : Seçilebilir baud: 9600, 19200, 38400, 57600 veya 115200, tam el sıkışma
VICL Arayüzleri: Yüksek Gerilim Tarayıcılarının kontrolü için sağlanır
Dijital G/Ç Arayüzü: 4 dijital giriş ve 5 dijital çıkış sağlar. Fonksiyonlar arasında Başlat/Durdur, Test Etme, Geçme/Başarısız Olma, HV Mevcut, Güvenlik Kilidi, Bekleme Zamanlayıcısı bulunur
. İsteğe bağlı GPIB: GPIB-9 seçeneği GPIB arayüz yeteneği ekler.
Çalışma Sıcaklığı: 0°C ila 50°C
Nem: <%85 RH (yoğuşmasız)
Güç: 105-265Vrms, 45-65Hz, 500VA Maks.
Boyutlar: 89 mm Y x 432 mm G x 457 mm D (3,5″ Y x 17″ G x 18″ D)
Ağırlık: 5 Kg (11 lb.) Net / 7 Kg (15 lb.)

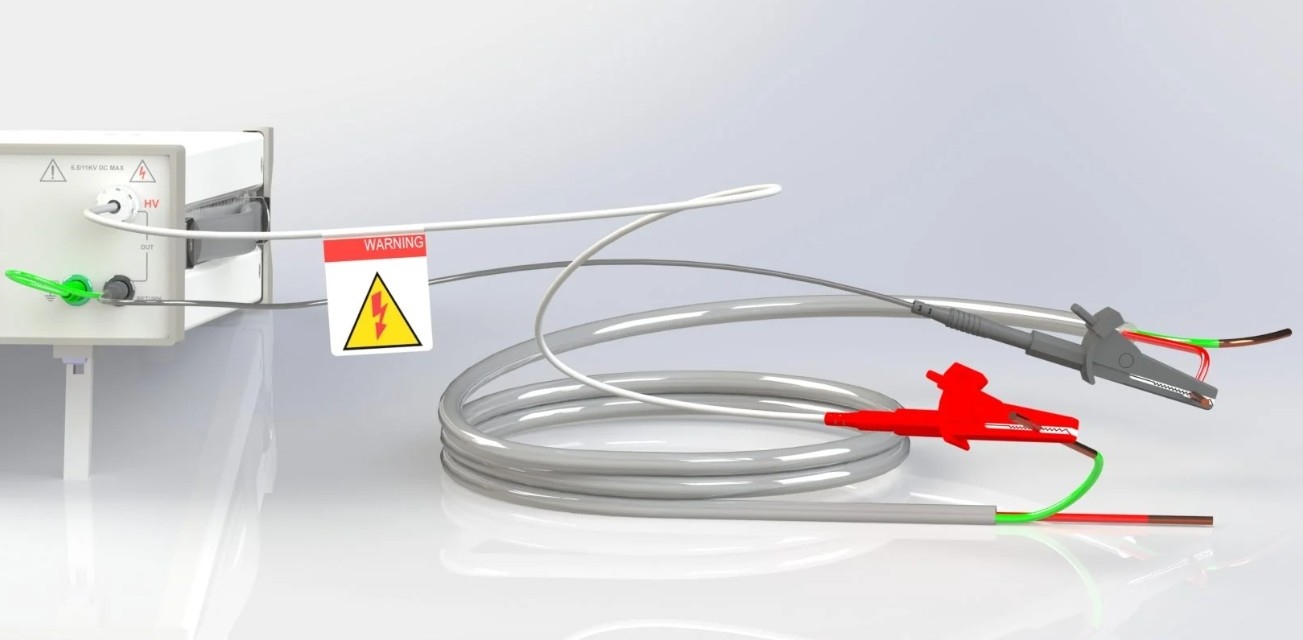

Aksesuarlar: Timsah test uçları, veri içermeyen NIST izlenebilir kalibrasyon sertifikası, güç kablosu ve kullanım kılavuzu. Veri ve belirsizlikler içeren sınırlı ISO 17025 kalibrasyon sertifikası mevcuttur.

DC Çıkış Voltajı

981i: 30V ila 6500V
Doğruluk: +/- (%0,25 okuma + 0,1V)
HSS2 opsiyonlu 981i: 30V ila 5000V
Doğruluk: +/- (%0,25 okuma + 0,1V+1V/mA)
983i: 60V ila 11000V
Doğruluk: +/- (%0,25 okuma + 0,2V)
Çıkış Çözünürlüğü: 1V
Yükleme: 4mA'ya kadar şarj, 2mA sürekli

Akım Ölçümü

981i ve 983i Yalnızca DÖNÜŞ akımı, 1pA ila 4mA
Doğruluk (1000pF'ye kadar Dirençli Yük): +/- (%0,5 rdg + 10pA + 2pA kV başına))
Doğruluk (Kapasitif Yük 1000pF ila 50nF): +/- (%0,5 rdg + 100pA + 20pA kV başına))
Doğruluk (Kapasitif Yük >50nF): +/- (%0,5 rdg + 1nA + 200pA kV başına))

Seçenek HSS2 HV Çıkış akımı, 1nA ila 4mA (topraklanmış yükler için)
Doğruluk (1000pF'ye kadar Dirençli Yük), C<1000pF): +/- (%0,5 rdg + 5nA + 1nA kV başına)) Doğruluk (Kapasitif Yük 1000pF ila 50nF): +/- (%0,5 rdg + 7,5nA + 2,5nA kV başına)) Doğruluk (Kapasitif Yük >50nF): +/- (%0,5 rdg + 10nA + 5nA kV başına))

Direnç Ölçümü
NOT: Bu özellikleri karşılamak için OTOMATİK veya MANUEL TEST modlarında OFFSET (veya SIFIR) özelliğinin kullanılması gerekmez; OFFSET özelliği, kullanıcının harici olarak üretilen sızıntıları telafi etmesine olanak sağlamak için tasarlanmıştır.

Transfer Ölçüm

Karşılaştırmalı Ölçüm Yeteneği (Aynı test voltajında, aynı çevre koşullarında, +/-1C'de, 1 saatlik süre içinde, araya ZERO işlemi girmeden, sabit güçte %10'luk birden fazla değerin ölçümü)

Belirsizlik (Dirençli Yük): +/- (%0,05 rdg + (R/(5Tohm/kV))%rdg + (1/V)%rdg + 2ohm/kV) R < 150Tohm için

Zamanlama

Şarj Süresi: Minimum 1 saniye şarj süresi, maksimum 9999 saniye.
Bekleme Süresi: 0,1 saniye ila 9999 gün, 0,1 saniye çözünürlük
