ÜÇ FAZ GÜÇ DÖNÜŞTÜRÜCÜ



ÜÇ FAZ 100V AC ve ÜÇ FAZ 380 VOLT ve 0-5A/  4-20mA DÖNÜŞTÜRME İLE GERÇEĞE YAKIN SONUÇLAR...!



   RAYA MONTAJ SLOTLU AKIM GİRİŞİ İLE YANGIN RİSKLERİ SIFIRA İNER...



   AKIM GİRİŞLERİ KLEMENSİZ VE GERİLİM GİRİŞLERİ KLİPSLİDİR...



   DİKKAT : TÜRKİYE ÇAPINDA BİNLERCE NOKTADA CİHAZLARIMIZ HALİHAZIRDA KULLANILMAKTADIR.



    AKIM TRAFOSU GİRİŞERİ HALL EFFECT GİRİŞLİ (SLOTLU)  OLUP VİDA KAYNAKLI YANGIN TEHLİKESİ SIFIRA İNDİRİLMİŞTİR



üç-faz-güç dönüştürücü
Aktif güç transdüseri  Ray montajlı slot girişli akım girişi Diğer cihazlarımız




ÜÇ FAZ AKTİF GÜÇ TRANSDÜSERLERİ


              Ankara merkezli 24 saat içinde tedarik, analog sinyal dönüştürücüler akım dönüştürücü, gerilim dönüştürücü, aktif güç dönüştürücü-KW dönüştürücü, reaktif güç dönüştürücü-KVAR dönüştürücü, frekans transdüseri dönüştürücü, ısı transdüseri  dönüştürücü, kosinüs transdüseri dönüştürücü, dc voltaj transdüseri, dc akım transdüseri dönüştürücü, sıcaklık transdüseri dönüştürücü, direnç transdüseri dönüştürücü olmak üzere çok çeşitli dönüştürücü çeşitlerini tedarik etmektedir, ölçülen parametreler gerek DSP chiplerle 4-20ma ve gerekse 1-5V olarak dönüştürülerek çıkış portlarına aktarılmaktadır, öte taraftan giriş ile çıkış portları arasında elektromağnetik ve galvanik izolasyon dizayn ve donanımına sahip olup tüm dönüştürücülerimiz için harici besleme yapısı mevcuttur, buda transdüserlarımızın daha kararlı çalışmasına ve tercih edilmesine sebeb olmuştur. Cihazlarımız tüm ölçülen bu parametreleri kendi portlarına analog büyüklük olarak gönderdiği gibi istenirse RS485, MODBUS-RTU protokolü üzerindende alınabilir cihazlarımız opsiyon olarak ayrıca lcd ekranlı panoya önden montaj yada ray montaj olmak üzere çok çeşitli dönüştürücüleri 1 (bir) gün içinde tedarik etmektedir. stoklarımızda her zaman programlanabilen tek faz yada üç faz sinyal dönüştürücüler mevcut olup  Türkiyenin bir çok saygın kuruluşu tarafında kullanılmaktadır,





Güç Çevirici

WBP ve WBQ serisi Aktif ve Reaktif güç çeviriciler özel izolasyon yapısına sahip yapıda cihazlardır.  Örneklemesi oldukça yüksek MCU yapısına sahip işlemcilerle elektrik şebekesinden alınan mağnetik izoleli Akım RMS değeri ve galvanik izolasyonluv Voltaj RMS değerlerini matematiksel işleme tabi tutarak galvanik izoleli çıkışa yüksek doğrulukta dc 4-20mA olarak verirler. Üç faz güç dönüştürücü özellikle üç faz akım taşıma işlemlerinde ve üç faza ait 5A gibi bir büyüklüğün çeşitli tehliklerine önlem olarak akım girişleri vidasız yapıda olup akım trafo girişi slotlu olup hem doğruluk hemde muhtemel ark tehlikeleri minimize edilmiştir.


Aktif Güç ve Reaktif Güç Dönüştürücüler:

                 KW (0-5A, 0-270VAC, 0-100VAC)  / 4-20mA
                 KVAR (0-5A, 0-270VAC, 0-100VAC)  / 4-20mA

Teknik Bilgiler:



1.  Giriş: 270V,5A (120/5A)

2.  Çıkış: 4mA~20mA

3.  Doğruluk : 0.5

4.  Giriş Empedansı (R): (1) Girişte Voltaj Varken(V)≤1V, R≥1M Ohm

                                    (2) Girişte voltaj Varken (V)=5V, R=50K Ohm

5.  Lineer Voltaj Sahası: 50%~120%  nominal girişin
                                     I:1%~120%  nominal girişin

6.  Cevaplama süresi:  300 mS

7.  Aşırı Yük Kapasitesi: 2 kere nominal giriş, sürekli;

8.  Maksimum Yük: 6V

9.  Harici Besleme: +24V,DC

10. Statik Çalışmada Çekiği Akım: 25 mA

11. İzolasyon Voltajı: >2.5kVDC,  1 dk için.

12. Çıkış Dalgalanması: <10mV (RMS, Çıkış Yükü 250Ohm)

13. Sıcaklıkla Kayma: 1.5×10-4/℃

             14. Çevre Sıcaklığı:  0℃~+50℃

15. Montaj: DIN Rail 35mm Montaj Şekli

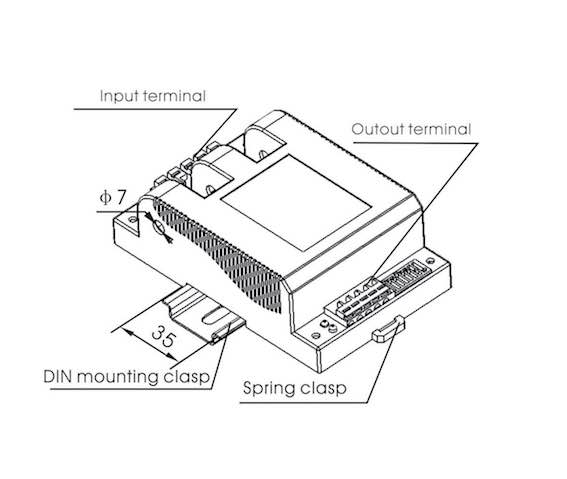

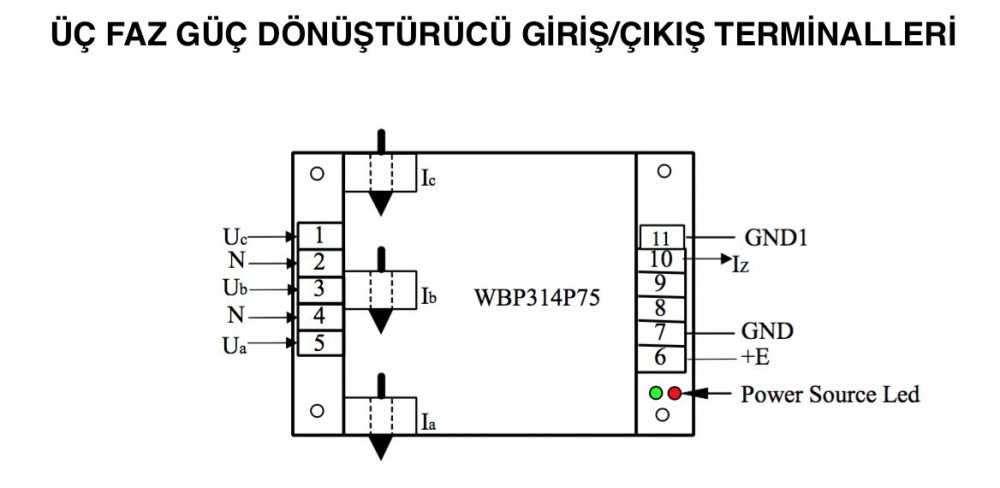

                ÜÇ FAZ GÜÇ DÖNÜŞTÜRÜCÜ TEMEL ÇİZİMİ  ve TERMİNALLER:
