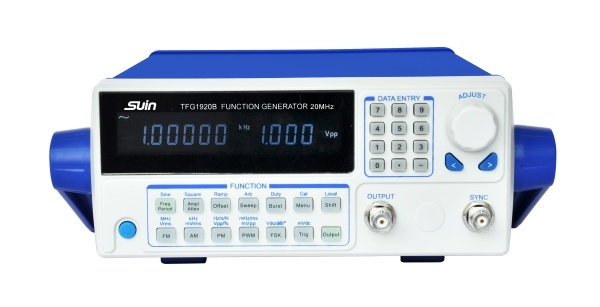

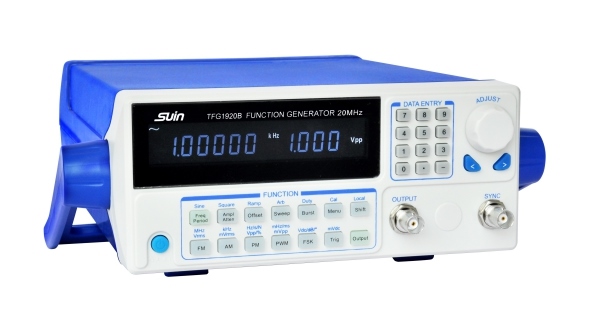

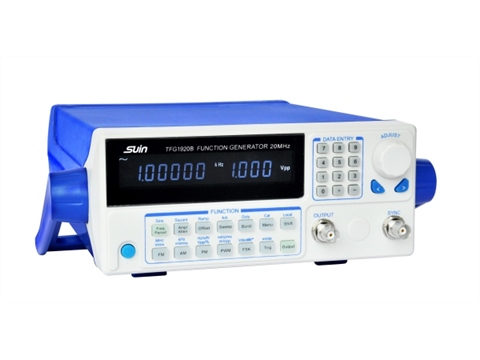

TFG1900B Serisi

Düşük Maliyetli Fonksiyon Üreteci


ARBITRARY SİNYAL JENERATÖRÜ ÜRETEN SUIN İLE 60 YIILIK BİR TEKNOLOJİYE YATIRIM YAPARSINIZ

DENEYİM TEKNOLOJİ VE FONKSİYONELLİK BİR ARADA

Genel bakış

Düşük fiyatlı bir fonksiyon üretecine ait olan TFG1900B Serisi  , tek kanal çıkışlı, Sinüs için 3MHz/5MHz/10MHz/20MHz , yüksek hassasiyetli PCB tasarlanmış, testi hızlı ve doğru bir şekilde yapabilir. AC 100-240V voltaj gücünde çalışan, DDS tekniğini benimseyen, Ar-Ge, eğitim vb. için ucuz bir elektronik test ve ölçüm cihazıdır.

Ürün modeli

TFG1903B/TFG1905B/TFG1910B/TFG1920B

Ürün Sipariş Kodu : Suin Digital 6

Fiyat ve Bilgi

Özellikleri



* Basit yapı ve son derece uygun maliyetli

* Çıkış 16 dalga formu

* AM,FM,PM,PWM ve FSK modülasyonu

* Frekans taraması ve patlaması sağlayın

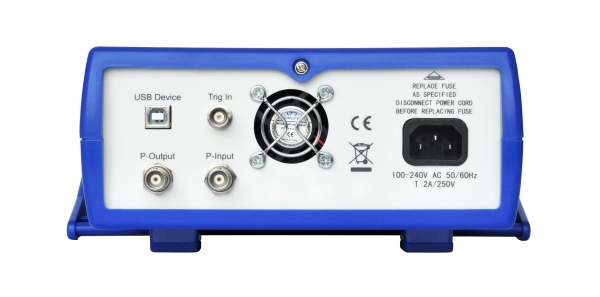

* Standart konfigürasyon arayüzü: USB Aygıtı



Özellikler


TFG1903BTFG1905BTFG1910BTFG1920B
Sıklık
MenzilSinüs10μHz ~ 3MHz10μHz ~ 5MHz10μHz ~ 10MHz10μHz ~ 20MHz
Meydan10μHz ~ 5MHz
Diğerleri10μHz ~ 1MHz
Çözünürlük10μHz
Kesinlik±50ppm
dalga formu
Tip16 dalga formu, Sinüs, Kare, Rampa, Exp, Log, Noise, vb.
Uzunluk1024 puan
Örnekleme oranı100 MSa/sn
Dikey Çözünürlük8 bit
SinüsHarmonik bozulma

≤-40dBc(≤5MHz);

≤-35dBc(>5MHz)

Toplam Bozulma≤0.5% (20Hz ~ 20kHz, 20Vpp)
MeydanYükselme/Düşme Kenar Süresi≤35ns Aşım: ≤ %10
Görev döngüsü%0,1 ~ %99,9
RampaSimetri%0.0 ~ %100.0
Genlik
MenzilFrekans≤8MHz0 ~ 10Vpp(50Ω),0 ~ 20Vpp(Açık devre)
Frekans> 8MHz0 ~ 9Vpp(50Ω), 0 ~ 18Vpp(Açık devre)
Çözünürlük5mVpp(Genlik>2Vpp)
0,5mVpp(Genlik≤2Vpp)
DC Ofseti (Ampl. 0Vpp)
Menzil±5Vdc (50Ω), ±10Vdc (Açık devre)
Çözünürlük5mVdc
Modülasyon
FM, AM,Taşıyıcı Dalga Formu

16 dalga formu, Sinüs, Kare, Rampa vb.

(sadece PWM için Darbe)

PM, PWMModülasyonlu Dalga Formu16 dalga formu, Sinüs, Kare, Rampa vb.
Modülasyon Frekansı40mHz ~ 20kHz
FSKTaşıyıcı Dalga Formu16 dalga formu, Sinüs, Kare, Rampa vb.
Modülasyonlu Dalga FormuMeydan
FSK Oranı40mHz ~ 100kHz
Frekans Taraması
TipDoğrusal veya Logaritmik
Süpürme Süresi50ms ~ 500s
Tetik KaynağıDahili/Harici/Manuel
Patlamak
Patlama Dalga Formu16 dalga formu, Sinüs, Kare, Rampa vb.
Patlama Sayısı1 ~ 1000000
Dahili Dönem1μs ~ 20s
Başlangıç ​​Aşaması0° ~ 360°
Tetik KaynağıDahili/Harici/Manuel
Senkronizasyon Çıkışı
Elektrik Seviyesi
TTL uyumlu
Dalga Biçimi KarakteristiğiKare, kenar süresi ≤ 20ns
Çıkış Seviyesidüşük seviye<0,3V, yüksek seviye>4V
Genel Özellikler
GüçAC 100 ~ 240V, 45 ~ 65Hz, < 20VA
GörüntülemekLCD ekran
Boyut ve Ağırlık322×256×102 mm, Yaklaşık 1,5 kg

Standart aksesuarlar

Güç Kablosu: 1 adet

CD(Yazılım+ Kullanıcı Kılavuzu)::1 adet


Seçenekler

Güç Amplifikatörü (çıkış gücü: 10W)
