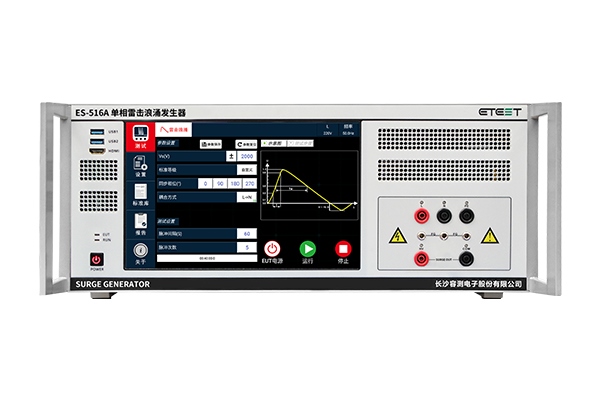

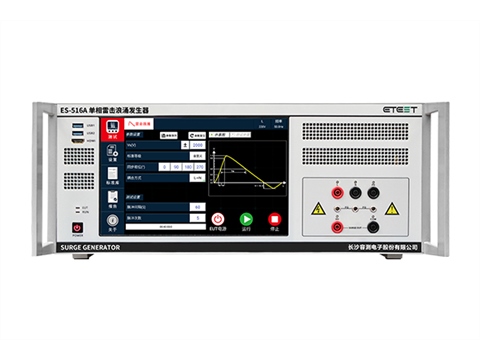

ES-516A Yıldırım Darbesi Jeneratörü (kombine dalga jeneratörü, darbe gerilimi ve akım jeneratörü), IEC 61000-4-5, EN 61000-4-5 ve GB/T17626.5 standartlarını tamamen karşılamaktadır. Kombine dalga, 1.2/50μs ve 8/50μs dalga formlarındadır. Basit ve akıllı çalışma özelliğiyle çeşitli endüstriyel alanlarda yaygın olarak kullanılmaktadır.





Ürün Özellikleri

Tek fazlı yıldırım darbesi jeneratörü (yıldırım darbesi test cihazı) aşağıdaki fonksiyonlara sahiptir:
1. Test numunesi kapasite aralığı: AC: 0~220V/16A; DC: 0~110V/16A
2. Test voltajı aralığı: 0,2kV~6kV
3. Düzgün dalga formu, arıza yok
4. Bağlantı/ayırma ağlarının otomatik olarak değiştirilmesi
5. Hassas darbe voltajı faz çıkışı
6. Elektronik anahtarlama teknolojisi kullanır, uzun ömürlüdür
7. Yüksek ekipman kararlılığı ve dayanıklılığı
8. Otomatik rapor depolama, şablonlar isteğe bağlı
9. Her darbeden sonra ekranda gerçek zamanlı dalga formu görüntüleme (isteğe bağlı)
10. Darbeden sonra numune hasar alarmı (isteğe bağlı)
11. HDMI ve USB yüksek çözünürlüklü dokunmatik ekran projeksiyonunu destekler

Standartlara uygundur

IEC61000-4-5, GB/T17626.5, EN61000-4-5

Ürün Sipariş Kodu : ES-516A

 Fiyat ve Bilgi Al

Teknik Özellikler

Simülasyon ProjesiAni (Etki) Bağışıklık Testi
EUT kapasitesiAC: 0~220V/16A DC: 0~110V/16A
Ani gerilim yükselmesi0,2kV~6kV
Ani akım≤3kA
Adım voltajı0,1kV~2kV arasında serbestçe ayarlanabilir.
Çıkış voltajı polaritesiPozitif, negatif, pozitif sonra negatif, negatif sonra pozitif
Açık devre gerilim dalgasıÖn hazırlık süresi: 1,2 μs; Darbe genişliği: 50 μs
kısa devre akım dalgasıÖn hazırlık süresi: 8 μs; Darbe genişliği: 20 μs
empedans2Ω、12Ω
Bağlantı yöntemiDoğrudan çıkış, ortak mod, diferansiyel mod
kuplaj kapasitörüDiferansiyel mod 18μF, ortak mod 9μF
Ayırma indüktörü1,3 mH
Nabız aralığı süresi10 saniyeden 999 saniyeye kadar ayarlanabilir (darbe gerilimi aralığına bağlı olarak).
Enjeksiyon açısı0~359°, 1° açısal çözünürlük
fazAsenkron ve senkron
Standart aşama0°, 90°, 180°, 270°
IEC StandardDahili olarak entegre edilmiştir ve IEC standartlarına göre test için doğrudan erişilebilir.
Nabız sayısı1 ila 99999 kez
Bağlı-ayrılmış ağlarTek fazlı üç telli (dahili) / DC (uyumlu)
Ağ değiştirme yöntemleriOtomatik geçiş
işletim sistemiAndroid
Ekran10,1 inç akıllı kapasitif dokunmatik ekran
arayüzHDMI, USB, RS485, LAN, vb.
Kullanım OrtamıSıcaklık: 10℃~40℃, Nem: %30~%70
Ekipman güç kaynağıAC: 110V/220V@50Hz/60Hz
Dış boyutlar4U/19″ standart kasa
ağırlık14 kg

 Uygulama Alanları

Düşük voltajlı elektrikli cihazlar, iletişim, ölçüm cihazları, ev aletleri, demiryolu taşımacılığı, tıbbi cihazlar, otomotiv elektroniği, enerji, aydınlatma armatürleri, endüstriyel ekipman vb.
