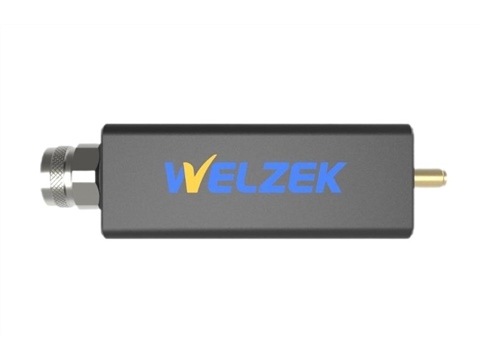

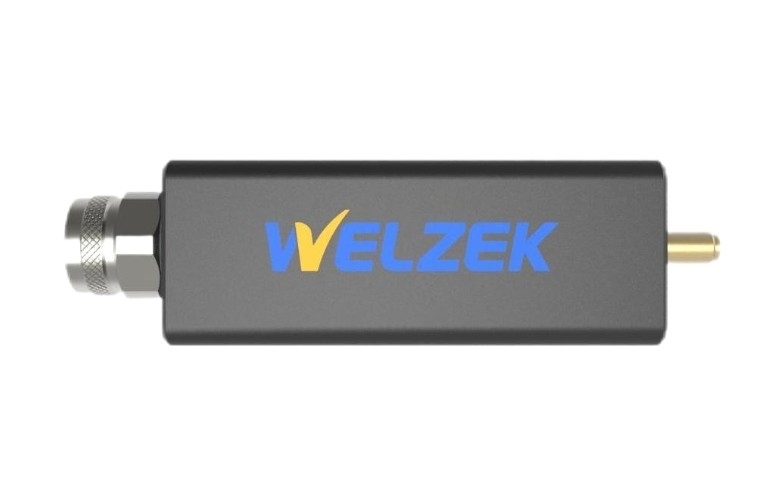

Zaman Geciktirme Ünitesi TDU

• USB arayüzü üzerinden çalıştırılabilir ve kontrol edilebilir
• Frekans aralığı ： 6GHz ila 10GHz Maksimum giriş gücü ： 18dBm
• Ekleme kaybı ： <27dB (tipik 13-16dB) VSWR ： <1,9
• Boyutlar ： Genişlik=120,4 mm, Yükseklik=27,6 mm, Derinlik=32,9 mm
• Gecikme adımı ： 1ps Doğruluk ： 2ps Maksimum gecikme ： 80ps
• RF ：1 Tip-N erkek, 1 Tip-SMA dişi USB 2 Tip-C
• Güç kaynağı: 5V maksimum akım 0,2A
• Giriş ：Tip-N erkek Çıkış ，Tip-SMA dişi ；Giriş empedansı 50Ω

Ürün Sipariş Kodu : Zaman Geciktirme Ünitesi TDU

Fiyat ve Bilgi Al

Zaman Geciktirme Ünitesi, RF sinyal gecikmesini müşterinin ihtiyacına göre ayarlayabilen bir RF konnektör cihazıdır. Frekans aralığı 6 GHz ile 10 GHz arasındadır ve USB arayüzü üzerinden çalıştırılıp kontrol edilebilir. TDU, farklı RF kanallarının gecikmesini ayarlayarak UWB cihazının AoA'sını (Varış Açısı) ölçmek için T6290 serisi radyo sinyal test cihazıyla birlikte kullanılabilir.

Ayarlanabilir Zaman Geciktirme Birimi (TDU) Teknik Özellikleri

Bu cihaz, kablosuz testler için tasarlanmış kompakt bir zaman geciktirme ünitesidir. İşte temel özellikleri:

Boyut ve Ağırlık

• Boyutlar: Genişlik: 120.4 mm, Yükseklik: 27.6 mm, Derinlik: 32.9 mm

• Ağırlık: Yaklaşık 200 gram

Çevresel Koşullar

• Çalışma Sıcaklığı: +10 °C ila +45 °C

• Depolama Sıcaklığı: -25 °C ila +60 °C

Frekans ve Güç Özellikleri

• Frekans Aralığı: 5500 MHz ila 10500 MHz (Sürekli dalga için)

• Maksimum Giriş Gücü: 18 dBm

• Ekleme Kaybı: <27 dB (Tipik değer: 13~16 dB)

• VSWR (Duran Dalga Oranı): <1.90

Gecikme Özellikleri

• Gecikme Adımı: 1 ps

• Gecikme Adımı Doğruluğu: ±2 ps

• Maksimum Gecikme: 80 ps

Arayüz ve Güç

• RF Bağlantı Noktaları: Bir adet Tip-N erkek, bir adet Tip-SMA dişi konnektör

• USB Portları: İki adet Tip-C

• Güç Gereksinimleri: 5 V, maksimum 0.2 A akım

• Port Empedansı: 50 Ω nominal
