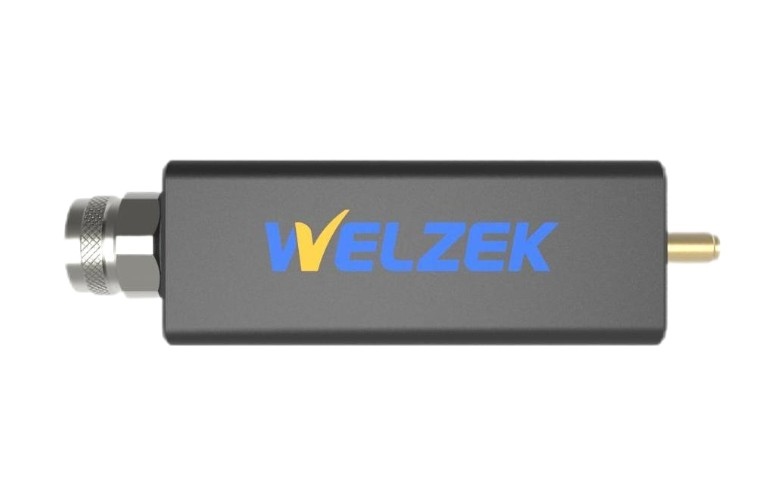

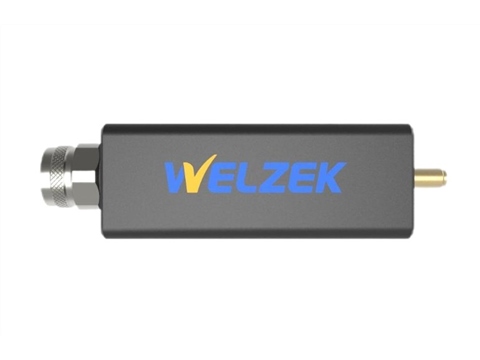

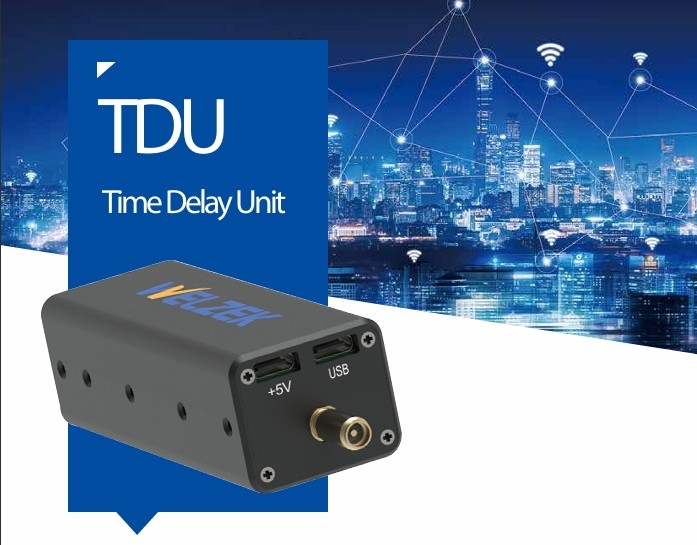

Zaman Geciktirme Ünitesi TDU

• USB arayüzü üzerinden çalıştırılabilir ve kontrol edilebilir
• Frekans aralığı ： 6GHz ila 10GHz Maksimum giriş gücü ： 18dBm
• Ekleme kaybı ： <27dB (tipik 13-16dB) VSWR ： <1,9
• Boyutlar ： Genişlik=120,4 mm, Yükseklik=27,6 mm, Derinlik=32,9 mm
• Gecikme adımı ： 1ps Doğruluk ： 2ps Maksimum gecikme ： 80ps
• RF ：1 Tip-N erkek, 1 Tip-SMA dişi USB 2 Tip-C
• Güç kaynağı: 5V maksimum akım 0,2A
• Giriş ：Tip-N erkek Çıkış ，Tip-SMA dişi ；Giriş empedansı 50Ω

Ürün Sipariş Kodu : Zaman Geciktirme Ünitesi TDU

Fiyat ve Bilgi Al

Zaman Geciktirme Ünitesi, RF sinyal gecikmesini müşterinin ihtiyacına göre ayarlayabilen bir RF konnektör cihazıdır. Frekans aralığı 6 GHz ile 10 GHz arasındadır ve USB arayüzü üzerinden çalıştırılıp kontrol edilebilir. TDU, farklı RF kanallarının gecikmesini ayarlayarak UWB cihazının AoA'sını (Varış Açısı) ölçmek için T6290 serisi radyo sinyal test cihazıyla birlikte kullanılabilir.

（1） Frekans ve Güç

Frekans aralığı               6GHz ila 10GHz

Maksimum giriş gücü     18dBm

Ekleme kaybı                    <27dB (tipik 13-16dB)

VSWR                                <1.9

（2） Boyut ve Ağırlık

Boyut                        Genişliği=120,4 mm,

                                         Yükseklik=27,6 mm,

                                         Derinlik=32,9 mm

Ağırlık                              Yaklaşık 200g

（3） Gecikme Parametreleri

Gecikme adımı                              1ps

Doğruluk                               2 ps

Maksimum gecikme                     80ps

（4） Arayüz

RF                                        1 Tip-N erkek, 1 Tip-SMA dişi

USB                                       2 Tip-C

Güç kaynağı                        5V maksimum akım 0,2A

（5） RF Arayüzü

Giriş Tipi-N erkek

Çıkış Türü-SMA dişi

Giriş empedansı 50  Ω

（6） Çevre

Çalışma sıcaklığı

Depolama sıcaklığı
