Portatif Batarya ve Solar Panel Test ve Ölçüm Cihazı Ürün Açıklaması

HT3554A batarya ölçüm cihazının başlıca üstün özellikleri şunlardır:

Yüksek ölçüm doğruluğu: İç dirençte ±%0,5, DC gerilimde ±%0,02 temel doğruluk.
Geniş ölçüm aralığı: 0,0001 mΩ–30 Ω direnç ve 100 V’a kadar DC gerilim ölçümü.
Eş zamanlı ölçüm: Bataryanın iç direncini ve gerilimini birlikte ölçerek hızlı değerlendirme sağlar.
Yüksek ölçüm hızı: Saniyede 20 ölçüme kadar örnekleme.
Taşınabilir tasarım: Yaklaşık 0,81 kg ağırlık ve kompakt gövde; üreticiye göre masaüstü cihazlarla karşılaştırılabilir doğruluk ve hız.
Dahili kayıt hafızası: 2.400 ölçüm seti saklama; 4.800 sete yükseltilebilme.
Esnek güç kaynağı: Şarjlı lityum batarya veya 8 adet AA alkalin pil ile çalışma.
Kolay kullanım: 4,3 inç TFT-LCD ekran, otomatik/manuel kademe seçimi ve otomatik tetikleme.
Sıcaklık ölçümü: −10 °C ile +60 °C aralığında, ±1 °C doğruluk.
USB bağlantısı ve karşılaştırıcı: USB arayüzü ve 200 setlik karşılaştırıcı hafızası.

Model ayrımı: HT3554A’nın gerilim üst sınırı 100 V’tur; sayfada geçen 1.000 V özelliği HT3554D modeline aittir.

Portatif Batarya ve Solar Panel Test ve Ölçüm Cihazı Ürün Açıklaması

HT3554 taşınabilir akü test cihazı, yedek UPS aküleri ve kurşun asitli aküler için dahili direnç ve voltajda hızlı, eksiksiz ve doğru tanılama sağlamak üzere büyük akım ve güçlü parazit önleme için tasarlanmıştır. HT3554, cihazı durdurmadan UPS çevrimiçi ölçümünü ve pillerin bozulmasının hızlı teşhisini gerçekleştirerek test verimliliğini önemli ölçüde artırır. Yerleşik otomatik veri depolama işlevi, 2400 sete kadar veri depolayabilir.

HT3554A/B/D El Tipi Dahili Direnç Batarya Test Cihazı, batarya endüstrisinde doğru batarya dahili direnci ve voltaj testi için şirketin kilit yüksek hızlı test cihazıdır.

Elde taşınan bir test cihazı olarak 3 model, masaüstü cihazlardan daha hafif ve daha küçüktür, ancak doğrulukları ve hızları, klasik HT3563 ile aynı devre tasarımını kullandıkları için masaüstü test cihazıyla karşılaştırılabilir.

Lityum pil ve kuru pil ile çalışan HT3554, kuru hücreli pilin kullanımını kolaylaştırmak için zorlu arazi ve hava taşımacılığı sınırlı alanlarda çalışmaya devam edebilir.

HT3554D, minimum 0.0001mΩ çözünürlüğe, maksimum voltaj ve 1000V otomatik tetikleme voltajına sahiptir ve en hızlı test hızı 100mS'dir.

Ürün Sipariş Kodu: HT3554A

Fiyat ve Bilgi Al

Batarya Test Cihazı Özellikleri

HT3554A/B/D Taşınabilir Pil Test Cihazı
HT3554A/B/D, sıradan piller için hassas bir testtir. El tipi tasarım, daha hafif ve daha küçük, ancak doğrulukları ve hızları tezgah üstü test cihazıyla karşılaştırılabilir.
Ultra geniş test aralığı, 1000V'a kadar voltaj testi aralığı (yalnızca HT3554D)
HT3554'ten daha hızlı test hızı

Batarya Grubu Ölçüm ve Solar Panel Test Cihazı Uygulamaları

Yüksek voltajlı pil takımının ve pil modülünün muayenesi
Çeşitli pillerin yüksek hızlı seri üretim denetimi
Büyük, orta ve küçük (düşük empedans) bileşen denetimi ve yüksek hacimli üretim denetimi için
Özel yakıt hücresi yığını denetimi
Piller için araştırma ve geliştirme ölçümü
Dahili direnci (IR) ve akü voltajını (OCV) aynı anda yüksek hızda kontrol edin
Piyasadaki çeşitli pil türleri için uygundur: kurşun-asit piller, nikel-metal hidrit piller, lityum piller, nikel-krom piller, lityum piller

Öl

HT3554A Serisi Batarya ölçüm cihazı başlıca uygulamalar

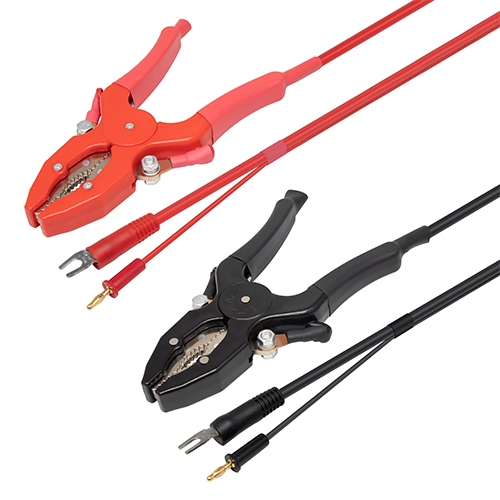

HT3554A Serisi Batarya ölçüm cihazı için ölçüm probları

HT3554 Serisi Batarya Ölçüm Cihazları

HT3554 Serisi Teknik Özellikler
Özellik / Model	HT3554	HT3554A	HT3554B	HT3554D
Ekran	4,3 inç VFD ekran	4,3 inç TFT-LCD ekran
Ölçülen büyüklükler	ESR (eşdeğer seri direnç), DCV (DC gerilim)
Direnç – temel doğruluk	±%1	±%0,5
Direnç – ölçüm aralığı	0,001 mΩ – 3,100 Ω	0,0001 mΩ – 30,000 Ω
Gerilim – temel doğruluk	±%0,05	±%0,02
Gerilim – ölçüm aralığı	0,0001 V – 60,000 V	0,00001 V – 100,000 V	0,00001 V – 300,000 V	0,00001 V – 1000,00 V
Test sinyali	AC 1 kHz; test akımı: <150 mA	AC 1 kHz; açık devre gerilimi: <5 V; test akımı: <150 mA
Direnç kademeleri	3 mΩ / 30 mΩ / 300 mΩ / 3 Ω; toplam 4 kademe	3 mΩ / 30 mΩ / 300 mΩ / 3 Ω / 30 Ω; 5 kademede otomatik ve manuel ölçüm
Örnekleme hızı	1 ölçüm/sn (ortalama alma sayısı seçilebilir)	20 ölçüm/sn veya 3 ölçüm/sn
Sıcaklık	Aralık: −10 °C – +60 °C; doğruluk: ±1 °C
Sıfırlama	Tüm kademelerde kısa devre ile sıfırlama
Karşılaştırıcı	200 set; UYARI / BAŞARISIZ / BAŞARILI sınıflandırması	200 set veri saklama
Dahili veri hafızası	2.400 ölçüm setine kadar	2.400 ölçüm seti; 4.800 sete yükseltilebilir
Tetikleme	Dahili / otomatik tetikleme
Arayüz	USB, EXPORT (port üzerinden ölçümü tutma / HOLD işlevi)
Güç kaynağı	12 V / 1700 mAh lityum batarya; 8 adet AA (LR6) alkalin pil
Azami anma gücü	4 VA
Boyutlar ve ağırlık	208 × 120 × 52,5 mm (U × G × D, koruyucu kılıf hariç); 0,81 kg
Aksesuarlar	HT9363B test klipsi, HT9371 sıfır ayar kartı, HT9348 sıcaklık sensörü, mini USB kablosu, şarj cihazı, 0370 taşıma kayışı

HT3554 Serisi Model Seçim Tablosu
Model	Direnç doğruluğu	Direnç aralığı	Gerilim doğruluğu	Gerilim aralığı	Performans özellikleri
HT3554	±%1	0,001 mΩ – 3,100 Ω	±%0,05	100 µV – 60 V	UPS akülerinde sistem çalışırken ölçüm için özel tasarım
HT3554A	±%0,5	0,0001 mΩ – 30,000 Ω	±%0,02	10 µV – 100 V	Hafif ve kompakt el tipi tasarım; masaüstü cihazlarla karşılaştırılabilir doğruluk ve hız
HT3554B	±%0,5	0,0001 mΩ – 30,000 Ω	±%0,02	10 µV – 300 V	Hafif ve kompakt el tipi tasarım; masaüstü cihazlarla karşılaştırılabilir doğruluk ve hız
HT3554D	±%0,5	0,0001 mΩ – 30,000 Ω	±%0,02	10 µV – 1000 V	Hafif ve kompakt el tipi tasarım; masaüstü cihazlarla karşılaştırılabilir doğruluk ve hız

HT 3554A Batarya Cihazı Teknik Şartnamesi

Model	HT3554A
Ekran	4.3 inç TFT-LCD ekran
Ölçüm öğeleri	ESR, DCV
Temel doğruluk	Direnç: %0,5
Temel doğruluk	Gerilim: %0,02
Ölçüm aralığı	Direnç: 0.0001mΩ ～ 30.000Ω
Ölçüm aralığı	Gerilim: 0.0001V～100.000V
Sinyal kaynağı	AC 1kHz; açık devre voltajı: <5V; Test akımı: <150mA
Menzil	Direnç: 3mΩ/30mΩ/300mΩ/3Ω/30Ω
Menzil	5 seviye aralığında otomatik ve manuel test modu
Örnekleme oranı	20 meas/sn,3 meas/sn
Sıcaklık	Aralık: -10 ° C ~ 60 ° C Doğruluk: ± 1 ° C
Düzeltme	Tüm aralıklar için kısa devre sıfırlaması
Karşılaştırıcı	200 set depolama tarihi
Dahili veri depolama	2400 sete kadar test verisi saklayın (4800 sete yükseltilebilir)
Tetikleyici	Dahili/otomatik tetikleyici
Arayüz	USB, Arayüzü (port yürütme bekletme işlevi)
Güç kaynağı	12V/1700mAh lityum pil, AA (LR6) Alkalin Piller x 8
Maksimum nominal güç	4VA
Boyutlar	208 mm (U) x 120 mm (G) x 52,5 mm (D), kılıfsız, ağırlık: 0,81 kg
Aksesuar	HT9363B,HT9371,HT9348，USB mini kablosu,şarj cihazı,0370 kayış
