TAŞINABİLİR ENERJİ ANALİZÖRÜ

PORTATİF ENERJİ ANALİZÖRÜ

57 YILLIK ÜRETİM TEKNOLOJİSİ

SADECE BİR CİHAZ ALMAZSINIZ AYNI ZAMANDA 57 YILLIK BİR BİRİKİME YATIRIM YAPARSINIZ

3 YIL ÜRETİCİ HATALARINA KARŞI GARANTİ...

4 ADET 3000A AKIM TRAFOSU İLE NÖTR AKIMI DAHİL 4 KANAL AKIM VE GERİLİM ÖLÇÜMÜ

PORTATİF GÜÇ ANALİZÖRÜ

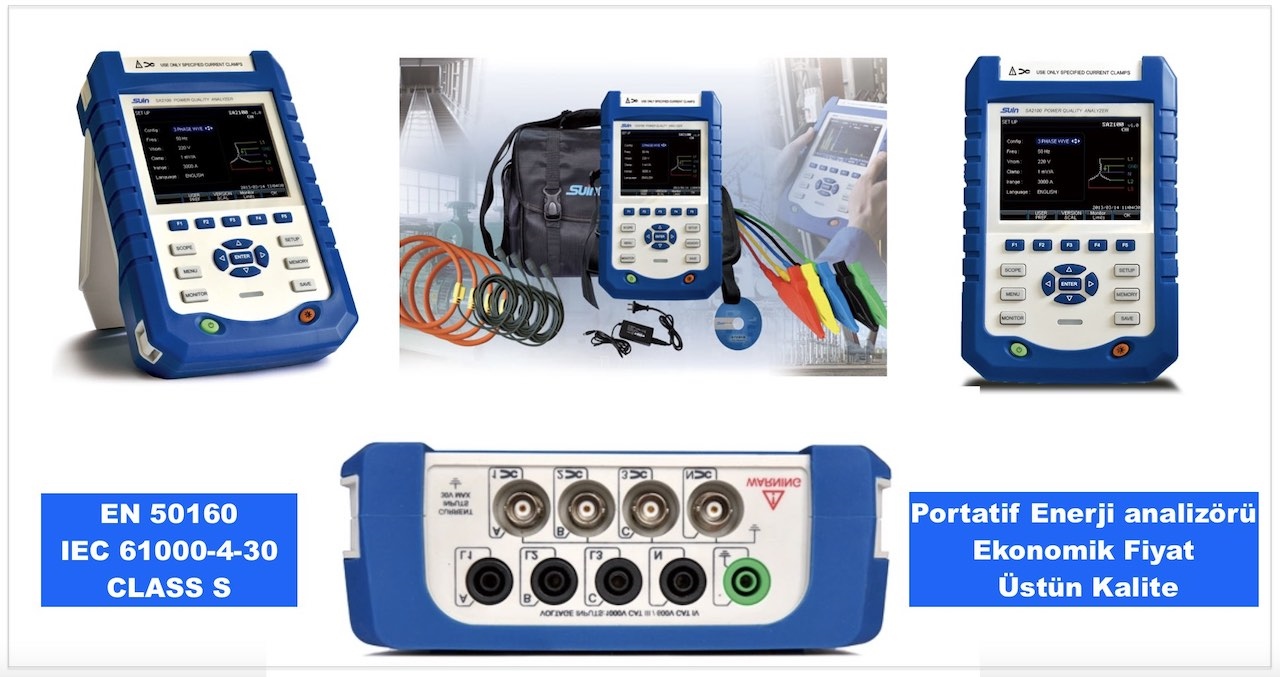

EN 50160 VE IEC 61000-4-30 CLASS S ENERJİ ANALİZÖRÜ

portatif-enerji-kalite-analizörü

Genel bakış

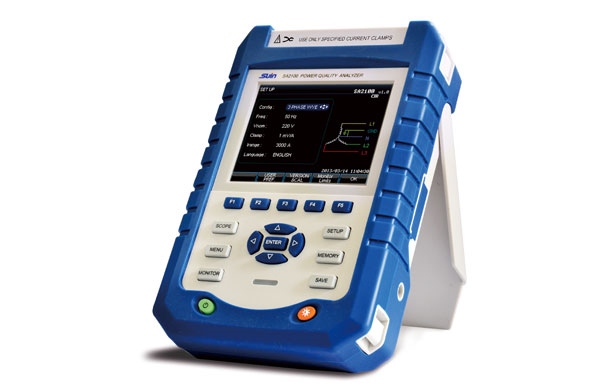

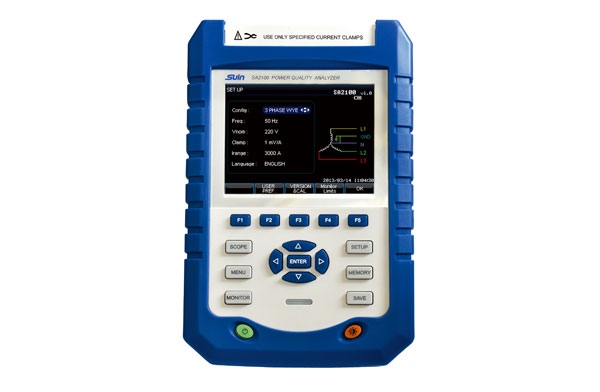

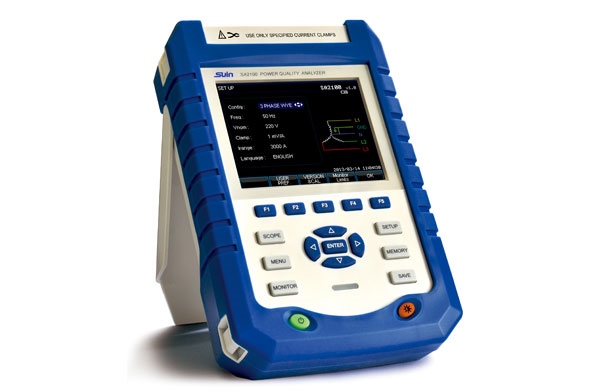

SA2100, tek veya üç fazlı güç sistemini ölçmek ve analiz etmek için tasarlanmış, elde taşınabilir çok işlevli bir cihazdır. Bu taşınabilir S sınıfı cihaz, güç ağlarında sorun giderme için güvenli, kullanışlı ve doğru ölçümler sağlayabilir.

Ürün Sipariş Kodu : Suin Digital 12

Fiyat ve Bilgi

enerji-kalite-analizörü

Uygulama

Elektrik gücü, tıp, ulaşım, telekomünikasyon, diğer endüstriyel alanlar

Tasarım özellikleri

±%0,5'lik temel voltaj ölçüm doğruluğu

1-50. harmonik ekran

Inrush, Flicker ve Transients gibi dinamik ölçümü destekler.

10 çeşit dil seçilebilir

Güçlü kaydedici işlevi

Ölçüm Modları

1. Kapsam - Gerilim/akım dalga biçimini ve okumaları görüntüleyin. İmleç Yakınlaştırma işlevi.

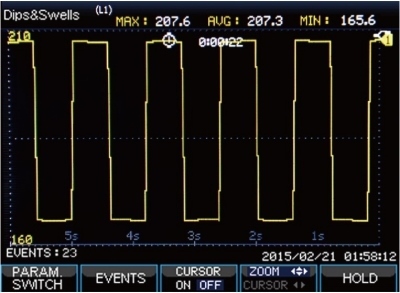

2. Düşüşler ve Yükselişler - Yükselişler, Düşüşler, Kesintiler ve Hızlı Voltaj değişikliği gibi anormal Olayları yakalayın

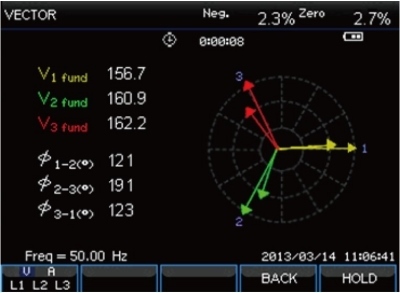

3. Dengesizlik - IEC61000-4-30 standartlarına göre 3 fazda dengesizliği kontrol edin

enerji-kalite-analizörü

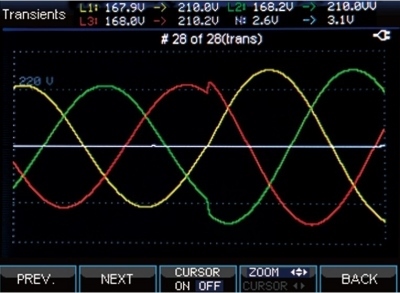

4. Geçici Olaylar - Çeşitli bozulmalar, maksimum 100 olay, örnekleme hızı 20Ks/s sırasında dalga biçimlerini yüksek çözünürlükte yakalayın

Sorular ve Ans wer

SA2100 Sınıf S Güç Kalitesi Analizöründen

S: Güç kalitesi analizörü için IEC61000-4-30 standardı nedir?

A: Uluslararası Elektroteknik Komisyonu (IEC) tarafından yayınlanan IEC61000-4-30, güç kalitesi cihazlarının nasıl ölçüm yapması gerektiğini belirten uluslararası bir standarttır. Ayrıca, güç kalitesi voltajı, kırpışma, dengesizlik, harmonik vb. gibi güç kalitesi parametreleri için kesin ölçüm algoritmaları yöntemlerini tanımlar.

Şu anda standardın en son sürümü, 2015 yılında yayınlanan IEC61000-4-30, Sürüm 3'tür.

Bu standartta A Sınıfı ve S Sınıfı olmak üzere iki sınıf tanımlanmıştır; Suin SA2100 güç kalitesi analizörü, doğruluk ve performans gereksinimleri A Sınıfı kadar katı olmayan Sınıf S cihaz olarak sınıflandırılmıştır.

Q:Standart SA2100 akım penslerini içeriyor mu? Akım pensi DC ölçümünü destekleyebilir mi?

A: Genellikle SA2100'ün standart teklifi 4 adet rogowski bobini PY-3000A içerir. Farklı ölçüm ihtiyaçlarını karşılamak için ilave 5 tip akım trafosu pensleri-ST08-5A, CTC0080-50A, CTC0130-100A, CTC1535-1000A, ETCR035AD-1000A ve 3 tip rogowski bobini-SY-1500A, PY-5000A ve SY-6000A mevcuttur. kullanıcı seçimi için seçenek olarak sağlanır. ETCR035AD-1000A AC/DC ölçümünü destekleyebilirken, diğer tipler yalnızca AC ölçümü için mevcuttur.

Ölçüm aralığı	Çözünürlük	Kesinlik
Gerilim/Akım/Frekans
Vrms(AC+DC)		1~ 1000Vrms	0.1Vrms	nominalin ±0.5% Voltaj
vpk		1 ~ 1400Vpk	0.1Vpk	nominalin ±0.5% Voltaj
V(Crest Faktörü)		1.0 ~>2.8	0.01	±%5
Silahlar (AC)	10mV/A	0 ~ 100A	0.1A	±0.5%±0.2A
	1mV/A	1~1000A	0.1A	±0.5%±0.2A
	50mV(65mV)/1000A	15~5000A	1 A	±1%±2A
A(Crest Faktörü)		1~10	0.01	±%5
Sıklık		42,5 ~ 57,5 Hz (50Hz nominal)	0.01Hz	±0.01Hz
		51 ~ 69Hz (60Hz nominal)	0.01Hz	±0.01Hz
		385~414Hz (400Hz nominal)	0.01Hz	±0.1Hz
Düşmeler ve Şişmeler
Vrms1/2		0 ~ 200% nominal voltaj	0.1Vrms	±1%
kol 1/2		1 ~ 3000A	1 A	±1%±2A
Süre		saat-dakika- ikinci- mikrosaniye	0,5 döngü	1 döngü
Harmonik(IEC61000-4-7)
Harmonik Sayı		1 ~ 50
Harmonik Gerilim %f		0.0 ~ %100.0	%0.10	±0.1%±nx0.1%
Harmonik Akım %f		0.0 ~ %100.0	%0.10	±0.1%±nx0.1%
THD		0.0 ~ %100.0	%0.10	±2,5%
Evre		-60° ~ 0°	1°	±nx1.5°
Güç ve Enerji
Aktif Güç/Görünür Güç/Reaktif Güç		1.0 ~ 20.00 MW	0.1kW	±1.5±10 basamak
KWh		0,00kWh ~ 200GWh	10Wh	±1.5±10 basamak
Güç faktörü		0 ~ 1	0.01	±0.03
Titreme (IEC61000-4-15)
Pst(1dk),Pst,Plt,PF5		0,00 ~ 20,00	0.01	±%5
Dengesizlik
Voltaj		0.0 ~ 5.0%	%0.10	±0.5%
Akım		0.0 ~ 20.0%	%0.10	±1%
Gerilim Fazı		-60° ~ 0°	1°	±2 basamak
Mevcut Aşama		-60° ~ 0°	1°	±5 basamak
Gerilim Geçici
vpk		±6000Vpk	1V	±%15
vrm'ler		10 ~ 1000Vrms	1V	±2,5%
Min. Test zamanı		50us
Ani akım
Silâh		0~3000Kol	0.1	±1%±5 basamak
Kalkış Süresi		6s ~ 32dk seçilebilir	10ms	±20ms
Ağaç kesicisi
Kayıt		aynı anda 4 faz için kullanıcı tanımlı parametreler
Hafıza		Micro SD kartta saklanan veriler, 8GB
Süre Zaman		2 saatten 1 yıla kadar, kayıt öğelerine bağlıdır ve zaman aralığı
Aralık		1 saniye ila 1 saat
monitör
Varsayılan veya kullanıcı tanımlı standartta EN50160'ı destekleyin

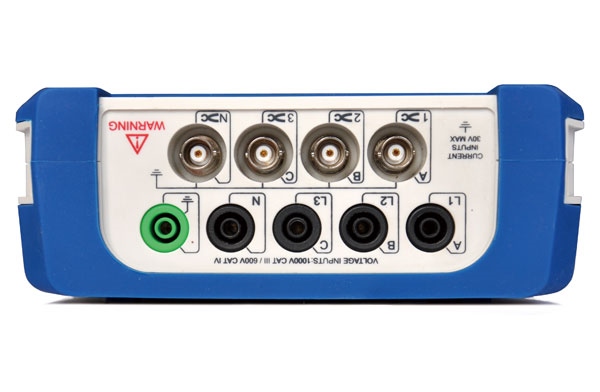

Kanal (Voltaj/Akım)			4/4
Voltaj aralığı			1-1000Vrms, 6000V geçici voltaj
Geçerli Aralık			sağlanan akım kelepçesine bağlıdır
Mikro SD kart (yerleşik)			8GB
pil			NI-MH, 3800Ah/>7h
arayüz			USB Ana Bilgisayar, LAN
Ekran			320*240(SA2100) çözünürlüklü 5.6' TFT LCD
Dilim			9-Çince, İngilizce, Fransızca, Almanca, Korece, Lehçe, Portekizce , İspanyolca, Türkçe
Boyut/Ağırlık			26217366mm/1.6kg
Tel Kombinasyonları			1Ø+NÖTR,1Ø AYIRMA FAZ,1Ø NÖTR DEĞİL,3Ø WYE, 3Ø DELTA, 3Ø IT, 3Ø YÜKSEK AYAK, 3Ø AÇIK AYAK, 2-ELEMENT, 2 1/2-ELEMENT
Elektrik Güvenliği			IEC61010-1, Güvenlik Derecesi: 600V CAT IV 1000V CAT III

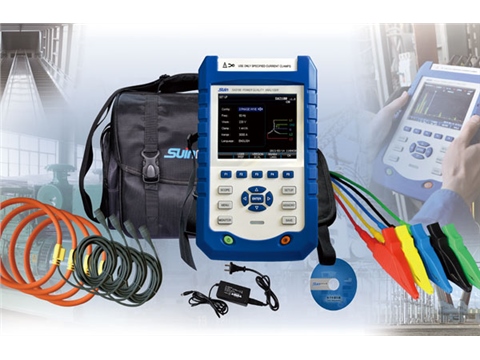

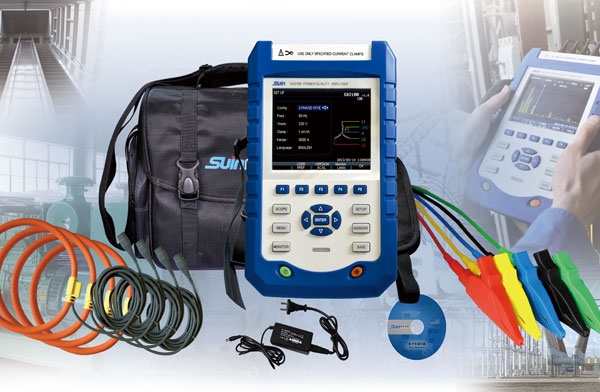

Aksesuarlar

SA2100 S Sınıfı Güç Kalitesi Analizörü

CT Kelepçeleri
