1972'den beri, SKM dünya çapında 45.000'den fazla mühendisin tercih ettiği yazılımdır. SKM, arıza hesaplamaları, yük akışı, koordinasyon, ark parlaması tehlikeleri, motorun çalıştırılması, geçici kararlılık, güvenilirlik, harmonikler, topraklama, kablo çekme ve daha fazlası için güç sistemleri analizi ve tasarım yazılımında liderdir. SKM yazılımı dünya çapında ticari, hafif ve ağır sanayi, kurumsal, hizmet ve petrokimya sahalarında ve tesislerinde kullanılmıştır. Birinci sınıf ürünler, benzersiz müşteri desteği ve uygulamalı uygulamalı eğitim ile sektörde en iyisi olmaktan gurur duyuyoruz.

CAPTOR Çalışma Modülü

CAPTOR, tek satırlı diyagramlar ve ayarlar içeren raporlarla mevcut koordinasyon çizimlerine karşı zaman üretir. Koruyucu cihazları etkileşimli ekrandaki grafiklerle koordine etmenizi sağlar ve kapsamlı bir kütüphane sağlar. Hazırlanmış grafik kağıda veya özel ızgaralar ve mizanpajlarla düz kağıda yazdırabilirsiniz.

CAPTOR, elektrik, endüstriyel, ticari, imalat ve proses sistemleri dahil olmak üzere herhangi bir elektrik güç sisteminde kullanılabilir. Cihazlar, herhangi bir voltajda, uygulama frekansının akımında çizilebilir. Tüm popüler ekipman üreticilerinin koruyucu cihazlarını içeren en kapsamlı kitaplık dahildir. CAPTOR'un ileri cihaz modellemesi ve eğri uydurma teknikleri, kütüphane eklemelerini hızlı ve kolay hale getirir.

Faydaları:

1. Tüm cihazları uygun kısa devre seviyeleri için çabucak ve kolayca değerlendirerek daha güvenli güç sistemlerini tasarlayın ve kabul edilebilir voltaj değerleri dahilinde uygulama.
2. Otomatik TCC çizimi ve ana tek satırlı diyagram arayüzünden ilişkili tek satırlık oluşturma ile zamandan tasarruf edin.
3. Bireysel bileşenleri, tek çizgili diyagramları ve TCC çizimlerini kopyalamak için CAPTOR'un clone komutunu kullanarak verimli bir şekilde oluşturun ve tasarlayın.
4. Sonuçların hızlı bir şekilde bulunması ve yorumlanması için tamamen özelleştirilebilir çıktı organize edilerek verimliliği arttırın.
5. Tüm girdi verilerini, tek satırlı diyagramları, TGK'leri ve çalışma sonuçlarını tek bir proje veritabanında tutarak hataları ortadan kaldırın.
6. Tasarımları etkili bir şekilde yüksek kaliteli grafik çıktı ve özel formatlarla iletişim kurun.

Özellikler:

Eğrileri otomatik olarak sonlandırmak ve ardışık koruma işlemlerini simüle etmek için, kullanıcı tarafından tanımlanan tek bir arıza konumunda şube arıza akım koruma cihazlarını kullanın.
Hangi belgelerin belirli bir aygıta sahip olduğunu tanımlamak için tüm TCC'lerde veya tek satırda arama yapın.
Proje etiketindeki tüm TCC'ler için cihaz etiketlerini, kısa devre bayrakları ve veri bloklarını genel olarak açma / kapama.
Cihaz ayarlarının gerçek zamanlı grafik düzenleme ile TCC çizimlerinin sürekli görüntülenmesi.
Elektrik mühendisleri tarafından oluşturulmuş ve onaylanmış binlerce koruyucu cihazı içeren kapsamlı bir kütüphane.
Yeni aygıt girdileri eklemek için esnek bir kitaplık, yeni aygıtlar eklemeyi ve ayar açıklamalarını eşleştirmeyi kolaylaştırır.
Tek bir sayfada TCC'yi, tek satırlı, ayar çizelgesini ve şirket logosunu konumlandırmak için özel çıktı düzenleri ve tüm TCC'leri tek bir eylemde yazıcının, panoya, Meta Dosyaya veya PDF'ye gruplamak için seçenek.
Yüksek kaliteli çıktılar için renkler, dolgu desenleri, çizgi ağırlıkları, ızgara yoğunluğu, yazı tipi, veri görüntüsü ve eksen terazileri üzerinde tam kontrol.

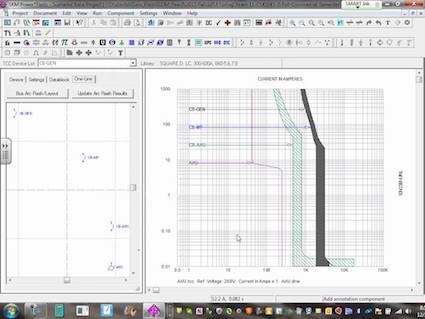

TCC Çizimleri ve ilgili tek satırlar otomatik olarak ana tek satırdan veya bir TCC'ye yeni cihazlar ekleyerek manuel olarak oluşturulur.
Çok fonksiyonlu röleleri çizin ve aynı TCC'de bulunan 'bulunan' ve 'tavsiye' ayarlarını veya 'faz' ve 'zemin' ayarlarını ve birden fazla koruma fonksiyonunu saklayın.
Cihazlar arasındaki temizleme sürelerini hızla görüntülemek ve değerlendirmek için bir ekran göstergesi.
TCC çizimindeki eğri bölümlerini farenizle sürükleyerek cihaz ayarlarını grafiksel olarak yapın (hareket, geçerli cihaz ayarları ile sınırlandırılmıştır).
TCC çizimlerinin yanında bir satırı görüntüleyin ve her iki alanda da farklı veri blokları uygulayın.
Birden fazla TCC'yi DXF veya AutoCAD Xref'lere dışa aktarın.
