ARK FLAŞ DEĞERLENDİRME YAZILIMI İLE ELEKTRİK SİSTEMLERİNİZİ BAŞTAN AŞAĞI ANALİZ EDİN

30 GÜNLÜK DENEME SÜRÜMÜM İÇİN BİZİMLE İLETİŞİME GEÇİNİZ

1972'den beri, SKM dünya çapında 45.000'den fazla mühendisin tercih ettiği yazılımdır. SKM, arıza hesaplamaları, yük akışı, koordinasyon, ark parlaması tehlikeleri, motorun çalıştırılması, geçici kararlılık, güvenilirlik, harmonikler, topraklama, kablo çekme ve daha fazlası için güç sistemleri analizi ve tasarım yazılımında liderdir. SKM yazılımı dünya çapında ticari, hafif ve ağır sanayi, kurumsal, hizmet ve petrokimya sahalarında ve tesislerinde kullanılmıştır. Birinci sınıf ürünler, benzersiz müşteri desteği ve uygulamalı uygulamalı eğitim ile sektörde en iyisi olmaktan gurur duyuyoruz.

IEEE 1584-2018 Kullanarak Arc Flaş Değerlendirme Çalışmaları

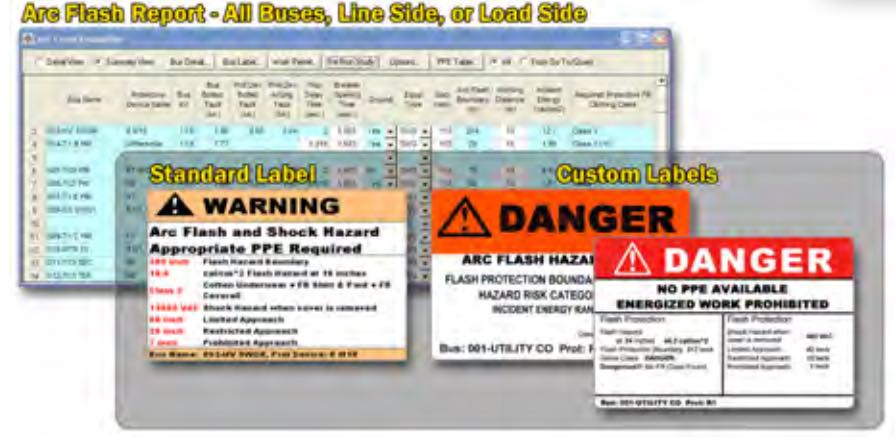

PTW Ark Flaş Değerlendirmesi, bir güç sistemindeki her konum için olay enerjisini ve ark flaş sınırını hesaplar. Arc Flash, koruyucu cihaz ayarlarından ve ark arıza akımı değerlerinden otomatik olarak açma sürelerini belirleyerek zaman kazandırır. Gelen enerji ve ark flaş sınırları NFPA 70E, IEEE 1584 ve NESC standartlarına göre hesaplanır. Giysi gereksinimleri kullanıcı tanımlı bir giyim kitaplığından belirlenir. Clearance Time, akım sınırlama özelliklerine göre otomatik olarak azaltılabilir.

Windows V8.0.3.3 Sürümü için Güç * Araçları'ndan başlayarak, Arc Flash Değerlendirme modülü IEEE 1584-2018 standardını içerecek şekilde güncellendi. Bu kılavuzda, bara konfigürasyonları ve Elektrik Panoı boyutlarının eklenmesiyle IEEE 1584-2002 ile benzer parametreler kullanılmaktadır:

Bara Yapılandırması
5 tipin seçilebileceği ekipmanın elektrot konfigürasyonu:
• VCB - Metal elektrik pano dikey elektrotlar.
• VCBB - Metal elektrik pano içindeki bir barada sonlandırılmış dikey elektrotlar.
• HCB - Metal elektrik pano içindeki yatay elektrotlar.
• VOA - Açık havada dikey elektrotlar.
• HOA - Açık havada yatay elektrotlar.
Not: Elektrot yapılandırmalarının sınıflandırılması konusunda kılavuzluk için standarda bakın.

Pano Genişliği / Yüksekliği / Derinliği
VCB, VCBB ve HCB elektrot konfigürasyonları için metal elektrik pano boyutları. Özel boyutlar girilecekse alanın bağlantısını kaldırın. Sığ derinlik <= 8inç'dir. Tipik boyutlar veri bara voltajı ve ekipman tipine göre seçilir. Tipik kasa boyutları için standardın Tablo 7'sine bakın.

Model, metodoloji ve ark flaş denklemlerinin aralığı çoğunlukla önceki versiyondan farklıdır. Ayrıntılı bilgi için IEEE 1584-2018'e bakınız.

IEEE 1584-2018 model serisinin dışındaki sistemler için, genellikle Ralph Lee denklemi kullanılacaktır.

Yazılımda iki hesaplama vardır: biri ortalama ark akımıyla diğeri minimum ark akımıyla.

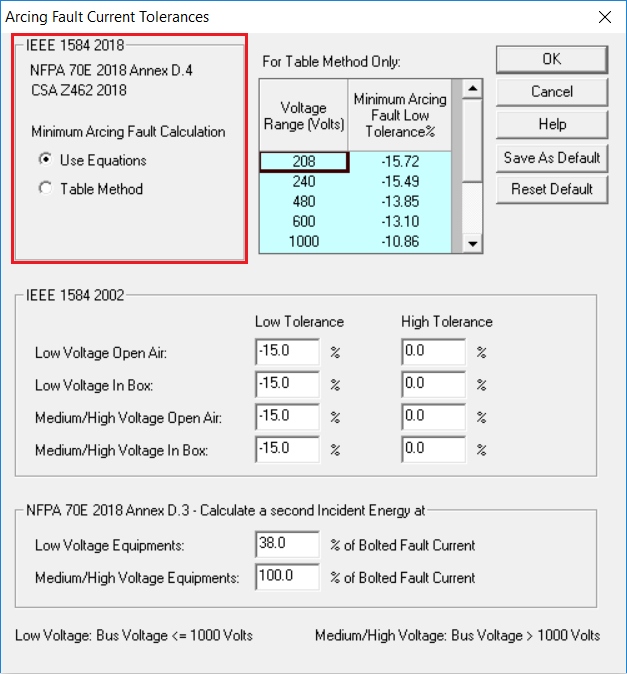

Ark Arıza Akımı Toleransları seçeneğinde minimum ark akımı için alt sınır toleransını ayarlayın. İki ark akımı arasındaki en yüksek olay enerjisi Ark Flaş tablosunda bildirilen enerji olacaktır.

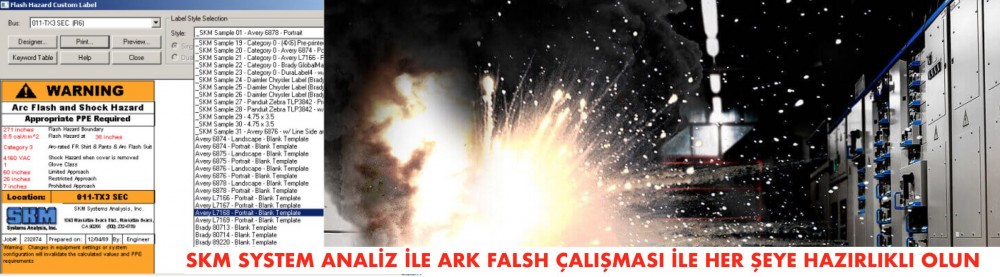

KKD, hesaplanan Olay Enerjisi ve kullanıcı tanımlı Personel Koruma Ekipmanı Tablosuna göre belirlenir.

IEEE 1584-2018 Kopyasını satın almak için sayfayı ziyaret edebilirsiniz..  :   https://standards.ieee.org/develop/project/1584.html

NOT : Ark flaş riskleri güç sisteminizdeki dağıtım panolarındaki risklere göre ihtiyacınız olacak minimum bara sayısını öğrenerek bizimle iletişime geçebilirsiniz.
