Sirius Yüksek Güçlü AR-GE Çalışması İçin Mükemmel Elektronik Tasarım

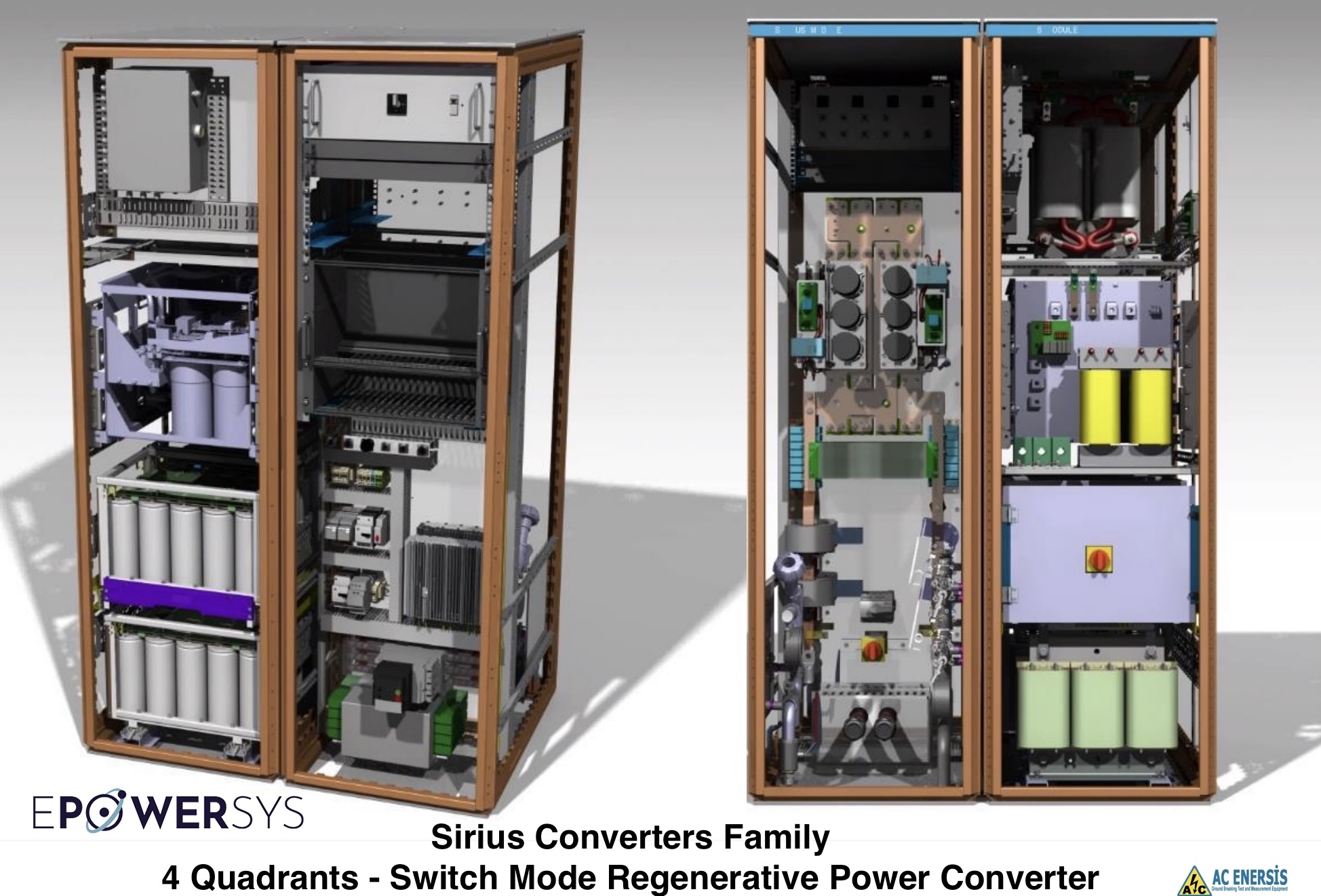

4 Kadran - Anahtarlamalı Modlu Rejeneratif Güç Dönüştürücü

 Rejeneratif DC Güç Kaynağı

CERN Onaylı Ve Testli Yüksek Teknoloji Güç Kaynağı















yüksek-güçlüdc-güç-kaynağı

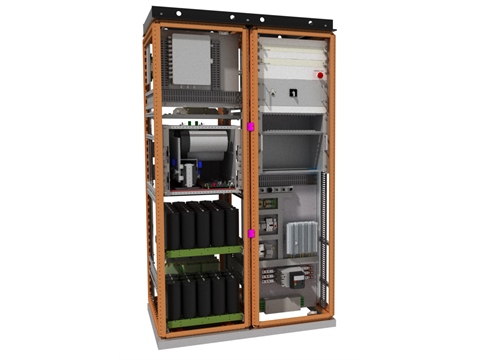

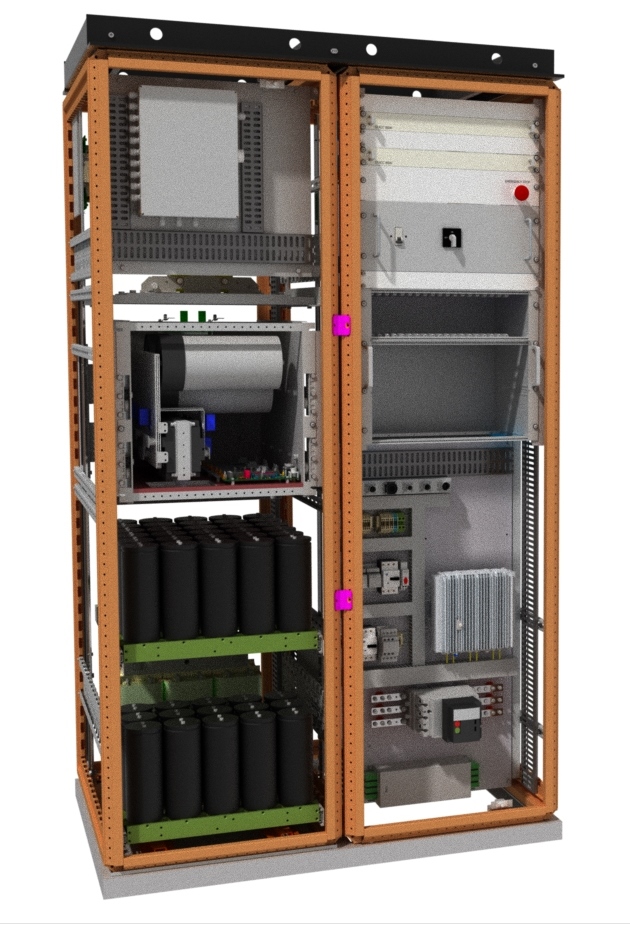

Dört Kadranlı Rejeneratif Güç Kaynağı



  • CERN tarafından kanıtlanmış, 300'den fazla çalışan ünitesi ve endüstriyel tasarımıyla öne çıkan bir ürün.
  • 4 Kadranlı – Anahtarlamalı Güç Dönüştürücü
  • 360 KJ/600 KJ'ye kadar entegre enerji geri kazanımlı rejeneratif konvertör (ek kabinli)

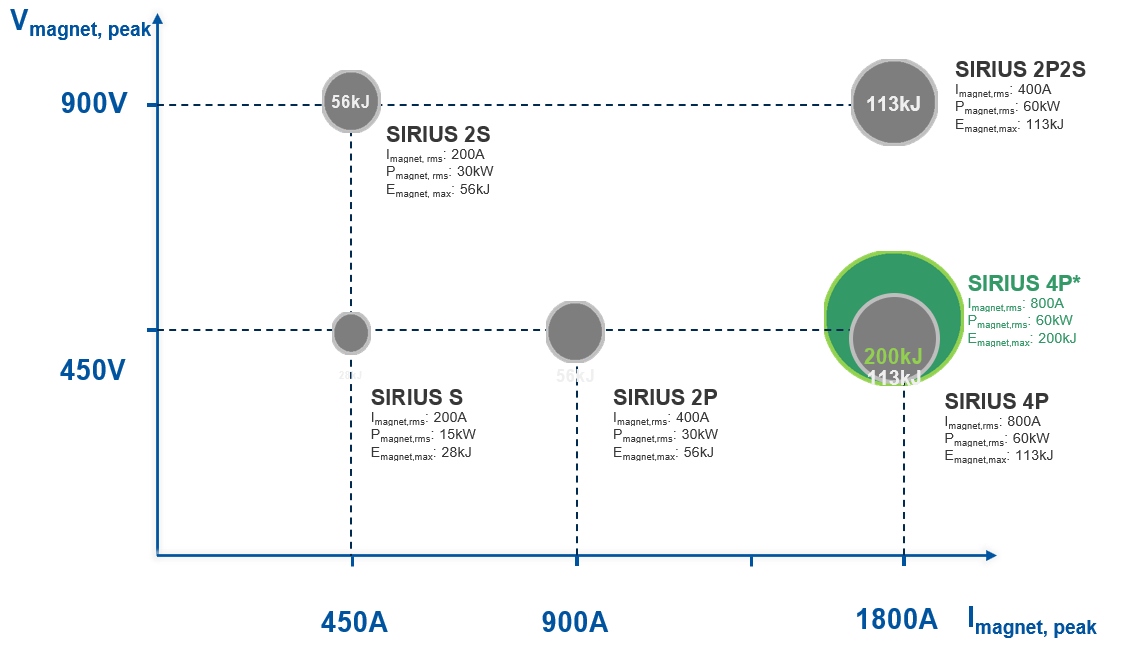

  • Modüler güç dönüştürücü (en fazla dört ünite)
  • Özellikle hızlı döngülü yükler için tasarlanmıştır (Parçacık Hızlandırıcılarındaki Transfer Hatları elektromıknatısları).
  • Paralel veya Seri yapılandırma
  • Her bir ünite 450V ve 450A veya sürekli (DC) 80V ve 200A, sabit 16kW RMS gücündedir.
  • Mıknatısa iletilebilen en yüksek çevrim gücü 202,5 ​​kW, 4 üniteli konfigürasyonda 810 kW'a kadar.
  • Yüksek hassasiyetli akım ölçümü DCCT'leri
  • Güncel Doğruluk (Bir Yıl): 100 ppm
  • Güncel Tekrarlanabilirlik (Bir gün): 20 ppm
  • Akım Kararlılığı (1/2 saat): 20 ppm
  • Standartlaştırılmış entegrasyon, iki standart 19 inç ekran için



  Ürün Sipariş Kodu :  Sirius converters family




 Teklif Ve Fiyat Sorun











Mıknatıs koruması

Güç dönüştürücü, mıknatıs durumunun izlenmesi ve teşhisinden doğrudan ve tamamen sorumlu olmasa bile, mıknatıs koruma şemasının bir parçasıdır. PIC/WIC (Güç/Isı Kilitleme Kontrol Cihazı), mıknatıs güvenliği gerektiriyorsa Güç Dönüştürücüyü kilitleyebilir.

Aktif levye

Her SIRIUS modülü kendi aktif kısa devre koruma sistemiyle donatılmıştır. Sistem, dönüştürücüde bir arıza durumu olduğunda veya Vmeas voltajı önceden tanımlanmış bir eşiğin (BOD koruması) üzerine çıktığında tetiklenen iki tristöre bağlı 2,2 Ω'luk bir güç direncine dayanmaktadır.

Toprak arızası tespiti

Algılama sistemi, konfigürasyondan bağımsız (seri veya paralel) bir dönüştürücüdür. Pozitif kutup, negatif kutup ve toprak arasına bağlanan bir gerilim bölücüden oluşur.




Aktarım Hatları için Güç Dönüştürücü
