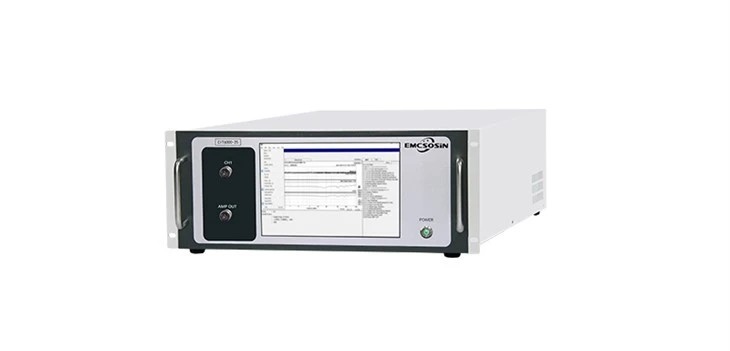

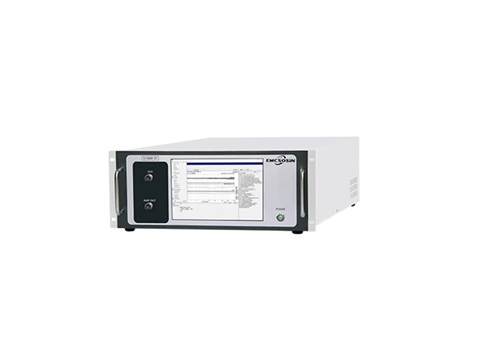

CIT6000-25 RF (Radyo Frekansı) iletken bağışıklık test cihazı, dahili sinyal jeneratörü, RF güç amplifikatörü ve RF güç ölçer içeren entegre bir tasarıma sahiptir. Cihaz, daha güçlü sistem ölçeklenebilirliği sağlayan harici güç amplifikatörlerini destekler. CIT6000-25, özel bir RF iletken bağışıklık test yazılımına sahip dahili bir endüstriyel bilgisayarla donatılmıştır; bu sayede tam otomatik kalibrasyon ve test işlemleri gerçekleştirilebilir, bu da sistem ölçeklenebilirliğini ve test verimliliğini önemli ölçüde artırır. Kullanıcıların test sonuçlarını kendi başlarına görüntülemelerine, kaydetmelerine ve yazdırmalarına olanak tanır.




Özellikler

  • Dahili entegre sinyal jeneratörü, RF güç amplifikatörü ve RF güç ölçer.
  • Sinyal kaynağı: 4kHz~400MHz
  • Güç amplifikatörü: 100kHz~230MHz, güç 85W
  • Güç ölçer: 4kHz~500MHz
  • Harici güç amplifikatörünü destekler
  • 10,1 inç büyük renkli ekran, 1280(H)×800(V) ekran çözünürlüğü
  • Standart RF iletken bağışıklık testi yazılımı

Ürün Sipariş Kodu : CIT6000-25

Fiyat ve Bilgi Al


Teknik veriler

Model

CIT6000-25

İsim

RF iletken bağışıklık test ekipmanı

Standart

IEC 61000-4-6, GB/T 17626.6

Güç kaynağı

AC 220V±10%, 50/60Hz

Ortam sıcaklığı

0℃~+40℃

Bağıl nem

≤%90

Sinyal jeneratörü

Frekans aralığı

4kHz~400MHz

Frekans çözünürlüğü

0.1Hz

Frekans sıcaklık kararlılığı

±0,5 ppm

Harmonik bozulma

≤-25dBc

Harmonik olmayan bozulma

≤-45dBc

Çıkış gücü aralığı

-60dBm~+10dBm

Güç doğruluğu

±1,0 dB

Güç çözünürlüğü

0,01 dB

Dahili modülasyon kaynağı

Sinüs dalgası: 0,1 Hz~1,25 MHz

Kare dalga: 0,1 Hz~100 kHz

Üçgen dalga/testere dişi dalga: 0,1 Hz~100 kHz

Genlik

Modülasyon derinliği: %1~99

Modülasyon hızı: 20Hz~1.25MHz

FM

Maksimum frekans sapması: 10MHz

Modülasyon hızı: 20Hz~1.25MHz

Faz

Faz modülasyonu: 0°~360°

Modülasyon hızı: 20Hz~1.25MHz

Darbe modülasyonu

Darbe periyodu: 200ns~160s

Darbe genişliği: 100ns~85s

Çalışma döngüsü: %1~%99

Çıkış arayüzü tipi

N(F)

Çıkış duran dalga oranı

<1.5:1

Güç ölçer

Frekans aralığı

4kHz~500MHz;

Seçenekler, genişletilmiş frekans aralığını destekler; maksimum frekans 1 GHz veya 6 GHz'e kadar genişletilebilir.

Dinamik aralık

-60dBm~+20dBm

Güç doğruluğu

±0,2 dB

Giriş VSWR

＜1.15:1

Giriş arayüzü tipi

Ön: BNC (F)

Arka: SMA (F)

Güç amplifikatörü

Frekans aralığı

100kHz~230MHz

Güç artışı

50 dB

Maksimum çıkış gücü

100W

1 dB sıkıştırma noktası çıkış gücü

85W

Giriş empedansı

50Ω, VSWR＜1.5:1

Çıkış empedansı

50Ω

Çıkış arayüzü tipi

N(F)

Standart aksesuarlar

6 dB zayıflatıcı, 50 Ω terminal yükü, CDN*1, CDN kalibrasyon kiti*2, RF test kablosu

Güç kablosu, topraklama kablosu, kullanım kılavuzu, test hattı, sigorta*2
