3 Faz Programlanabilir AC Çıkışlı Güç Kaynağı

Çok Geniş AC Gerilim Çıkışı İle Cihazlarınızın Limitini Test Edin L-N/0～450V，L-L/0～779V

Her Bir Faz İçin 4kVA Çıkış İle Toplamda 12kVA Veya 18kVA Kadar Çıkış Gücü

Mühendislikte Sınırları Zorlayın Cihazlarınızı Günümüz Tüm Bozucu Etkilerini Test edin

Çift Yönlü Güç Akışı ve Rejeneratif AC Yük

Tam Dört Bölgeli (Four-Quadrant) Çalışma

Gelişmiş Şebeke ve Frekans Simülasyonu

Harmonik ve Ara-Harmonik Süperpozisyonu

Gelişmiş Dalga Formu Düzenleme (Waveform Editing)

Esnek Faz Kontrolü ve Paralel Bağlantı:



WolfSpeed SiC Destekli Yapı




















ASP Proğramlanabilir AC Güç Kynağı Özellikler



Güç ve Çıkış Değerleri

  • AC Güç Çıkış Aralığı: 0 ~ 18 kVA
  • AC Akım Çıkış Aralığı: 0 ~ 90 A
  • AC Voltaj Çıkış Aralığı: 0 ~ 450 V (L-N)
  • Maksimum DC Voltaj Çıkışı: 650 V
  • Çözünürlük Değeri: 0.01 V / 0.01 A hassasiyet
  • Gerilim/Akım Doğruluğu: ≤ %0.05 + %0.05 F.S. / %0.1 + %0.1 F.S. [1]
   Çalışma ve Yük Modları
  • Çoklu Çalışma Seçenekleri: AC, DC ve AC+DC çalışma modları (Pro ve Ultra versiyonlarında).
  • Kararlı Durum AC Yük Modları: Ultra versiyonunda CC (Sabit Akım), CR (Sabit Direnç), CP (Sabit Güç), RLC ve PQ yük modları mevcuttur.
  • Dahili RLC Topolojisi: RLC modunda yerleşik olarak gelen 14 farklı tipik doğrultucu topolojisi.
  • Şebeke Kesinti Simülasyonu: Şebekede meydana gelen 1 ms'lik anlık mikro kesintileri başarıyla simüle edebilir.
  • Bağışıklık Testleri: LVRT (Düşük Gerilim Geçişi) ve HVRT (Yüksek Gerilim Geçişi) testlerini tek, iki veya üç faz üzerinde kombine olarak gerçekleştirebilir. [1, 2, 3, 4]

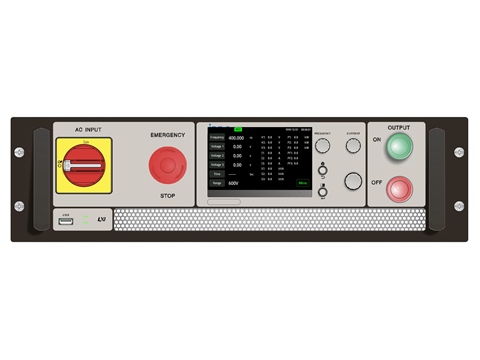

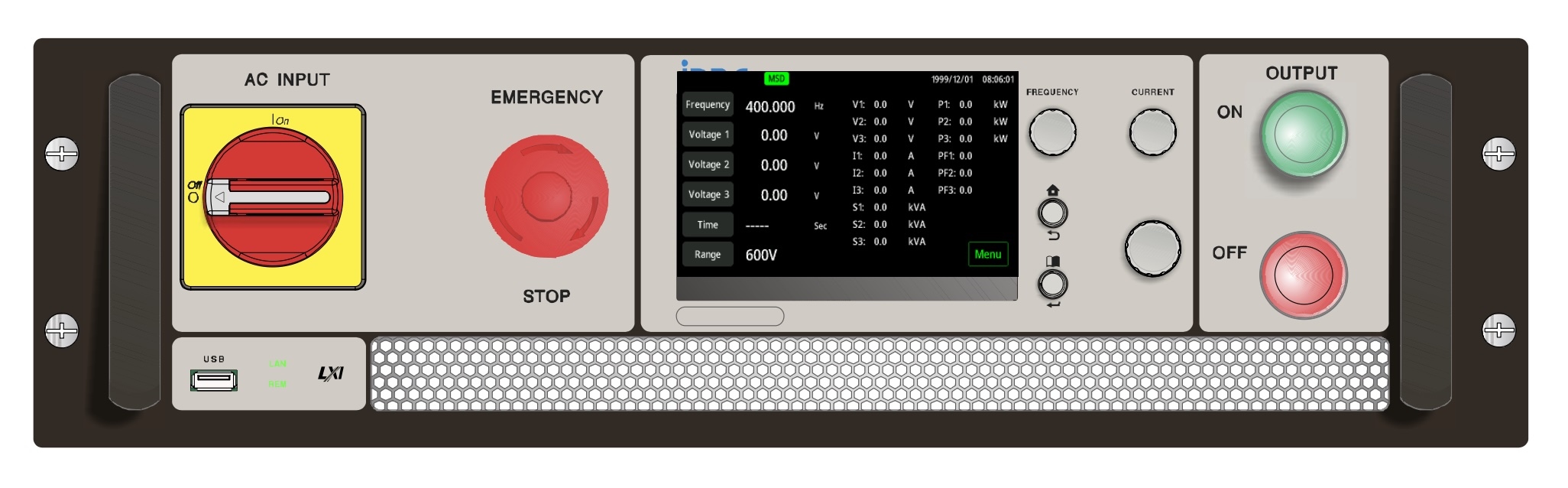

   Donanım, Koruma ve Boyutlar
    • Kabin Boyutu: Standart 3U yükseklik (Modeller: G6000PG ve G6000UG).
  • Haberleşme Arayüzleri: RS232, LAN, USB, Dijital I/O ve Analog I/O bağlantı portları.
  • Dahili Donanım Korumaları: OVP (Aşırı Gerilim), OCP (Aşırı Akım) ve OPP (Aşırı Güç) koruma sistemleri.
  • Yazılım Paketi: Cihazla birlikte Kewell yazılım paketi ücretsiz (lisanslı) olarak USB bellek içerisinde teslim edilir.




  Ürün Sipariş Kodu : Kewel G6000PG-12K-0450-0090




  Bilgi Ve Teklif Al





   Dokunmatik Ekranlı Çok Amaçlı Esnek Yapılnadırma Özellikli AC Çıkışlı Güç Kaynağı



Mühendisin parmak dokunuşuyla kontrol ettiği Kewell G6000 çift yönlü programlanabilir AC güç kaynağı dokunmatik LCD ekranı ve test grafikleri arayüzü.





• özellikler

  • Amplifikatör doğrudan çıkış, tek kademeli çıkış, L-N maksimum voltaj 300V, L-L maksimum voltaj 520V*1
  • Standart çıkış frekansı 45Hz ~ 65Hz, isteğe bağlı 45Hz~550Hz
  • Üç fazlı veya tek fazlı çıkış fonksiyonu
  • Standart çıkış voltajı, düşük dalga biçimi bozulmasına sahip doğrusal sinüs dalgasıdır.





Elektrik

  • Yüksek verimlilik ve saglam performans için geniş bant aralıklı SiC MOSFET güç yarı iletkenini kullanın.
  • Isteğe bağlı sıcaklık kompanzasyonlu kristal osilatör (TCXO), 1 mHz'ye kadar çıkış frekansı doğruluğu ve 1 ms'ye kadar zaman doğrulugu sağlar.
  • Programlanabilir voltaj artış süreleri 0,1 ile 99,9 saniye arasında ayarlanabilir.
  • Hassas çıkış ayarı için 16 bit DAC ve doğru ölçüm için 16 bit ADC.




  • Operasyonel
  • Sezgisel kontrol için döner dügmeler ve butonlara sahip 800x480 WVGA 5 inç dokunmatik ekran.
  • Patentli çift işlevli tuş tasarımı, kullanım kolaylığını artırır.
  • Döner kodlayıcı ile bağımsız voltaj ve frekans kontrolü; hassas çalışma için panel üzerinde ayarlanabilir dijital çözünürlük.
  • Panel kontrolü aracılığıyla iki farklı manipülasyon modu; doğrudan tepki veya onay gereklidir.
  • Aşırı gerilim ve aşırı akım koruması.
  • İzlenebilirlik için zaman damgalı işlem günlüğü sağlar.


Güç Elektroniğinde Geleceğin Test Standartı: Kewell G6000 Serisi

Günümüz Ar-Ge, test ve üretim süreçlerinde enerji verimliliği ve şebeke uyumluluğu her zamankinden daha kritik bir rol oynamaktadır. Kewell G6000 Serisi Programlanabilir Çift Yönlü AC Güç Kaynağı ve Yükü; tam dört bölgeli (four-quadrant) çalışma altyapısıyla hem hassas bir AC/DC kaynak hem de enerjiyi şebekeye geri kazandıran rejeneratif bir elektronik yük fonksiyonunu tek bir 3U gövdede birleştiriyor. Dokunmatik kullanıcı arayüzü sayesinde şebeke anomalilerinden karmaşık harmonik simülasyonlarına kadar tüm test senaryolarını parmaklarınızın ucuna getiren bu sistem; yenilenebilir enerji, elektrikli araç şarj bileşenleri ve akıllı şebeke testlerinde sınırları zorlamak isteyen mühendisler için eksiksiz ve güçlü bir laboratuvar çözümü sunuyor.



Arayüz

  • Çift LAN portu (LXI onayli), kablolamayı en aza indirir ve ag karmaşıklığını azaltır*2.
  • Arayüz yuvası, isteğe bağlı GPIB, RS422/485+USB veya İzole Analog bağlantıları destekler.

" Alarm sinyali çıkışı ve kilitleme mekanizması olası yaralanmaları önler.


Innovasyonel AC Proğramlanabilir Güç Kaynağı






Bu Cihazın Geliştirme Aşamasında Kullanılan Kalibrasyon Ekipmanları :

FLUKE: 5720A, 5700A, 5522A, 5520A, 5500A, 52120A, 5790A, 8508A, HP3458A, Guildline 7620, SRS: FS725, SR620, Pendulum CNT-90, Yokogawa: WT5000, WT3000, 2743 [2A, 5A, 10A, 20A, 50A, 100A]), Danisense Fluxgate

DCCT: DR10000IM, DR5000IM, DL2000ID, DM1200ID, DN1000ID, DS60OID, DS20OID, DT10OID, DP50IP-B, DS5OID, ROTEK MSB-001A, AVPower SD-1000 vb.


Geliştirme Enstrümantasyonu

Keysight/Agilent/HP: PA2201A, PA2203A, MSOX6004A, 53230A, 33522B, B2962A, 34470A, 34420A, 34461A, 34401A, L4534A, L4532A, U1620A, 3245A, 4284A+42841A, ADCMT 7461A, Audio Precision APx525, Fluke: 8842A, 8846A, 190-104, Tektronix: 370A, TPS2024, TPS2014. Keithley: 2000, 2015. Hioki: 3390,3196,3197,PW3198, IWATSU: CS3100, CS3200, CS3300, DG-8000, VOAC7602, Kikusui: TOS-9201, TOS-6200, TOS-7200, TOS-3200, TOS-5101, Lecroy: HDO8108A-MS, MDA810A, HDO6104A-MS, HDO4054A-MS, WR66Zi-HRO, DA1855A, DA1855A-PR2, NF: FRA5097, FRA5087, WF1948, WF1974, WF1946, CK1620, R&SAM300, SRS DS360, Tabor WW2074, Yokogawa: WT5000, WT3000, WT1800, PX8000, DL950, DL750, SB5710, SL1000, DL7480 vb.

Not: Bu katalogda adı geçen isimler ve logolar, belirtilen şirketlerin mülkiyetindedir.


Innovasyonel Yaklaşım-Yenilik

Onlarca yıllık araştırma ve geliştirme çalışmalarının ardından, iDRC'nin (Ekim 2025 itibarıyla) 67'den fazla buluş patenti de dahil olmak üzere yaklaşık 400 patenti bulunmaktadır.
