YÜKSEK KALİTE VE YÜKSEK VERİM

DC MOTOR GÜÇ KAYNAĞI

DC DOĞRU AKIM VE VOLTAJ GÜÇ KAYNAĞI

YÜKSEK GÜÇ ÇIKIŞLI DC GÜÇ KAYNAĞI

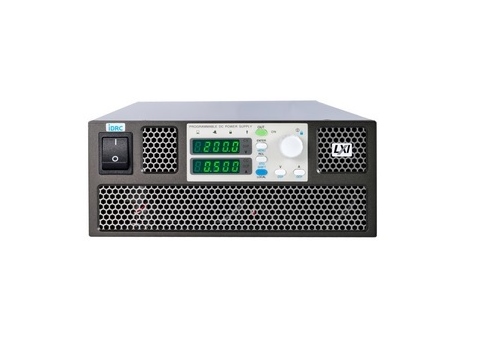

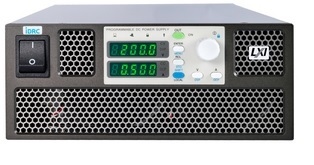

150 VOLT 10 AMPER ÇIKIŞLI PROGRAMLANABİLİR DC GÜÇ KAYNAĞI













dc-motor-voltaj-güç-kaynağı











150V 10A DC Güç Kaynağı Özellikleri



  • 120 adede kadar model: 6V~600V/1A~400A seçim için mevcuttur.
  • 5 adete kadar paralel veya 2 adet seri, aktif akım paylaşımı ile standart olarak gelir.
  • 2000A'e kadar maksimum çıkış akımı (paralel 5 adet)
  • 750W ve 1500W modeller için 100-240Vac üniversal giriş, 3000W modeller için 220Vac.
  • Benzersiz tezgah üstü 2UH 1500W ve esnek rafa monte edilebilir düzenleme
  • 1UH-750W, 1U-1500W veya 2U-3000W

Tüm parametreler, 30 dakika sonra gücün açılmasına göre belirlenir, Ortam sıcaklığı 23±5℃ / Nem: %80 RH'nin altında, AC Gerilimi: ±%5, Frekans: ±%5.
Dalgalanma Bant Genişliği=5 ~ 1MHz
6V~20V modellerin dalgalanmasını ölçerken minimum çıkış 2V'dir. Diğer modeller ölçülürken minimum çıkış, nominal voltajın/akımın %10'udur.
Çıkış geçici tepki süresi: nominal çıkış voltajı dahilinde direnç yükü testi.



  • 52'ye kadar model: 6V~600V/1A~400A seçim için mevcuttur.
  • 5 haneli akım ve gerilim ölçer.
  • Maks. 2000A'e kadar çıkış akımı (paralel olarak 5 ünite).
  • Anahtarlama modu, yüksek yoğunluk ve 19" rafa kurulum kolaylığı, 1U yarım genişlikte 750W, 1U/2UH'de 1,5kW, 2U yükseklikte 3kW.
  • Boşluksuz istifleme, güç kaynağının kapağında ve alt plakasında havalandırma deliği yoktur.
  • Üniversal Giriş Gerilimi 1U / 1UH / 2UH :100-240Vac,50/60Hz, 1P2W+GND sürekli çalışma.
    •2U :190-240Vac,50/60Hz, 1P2W+GND sürekli çalışma.
    Otomatik geçişli Sabit Gerilim / Sabit Akım.
    iDRC DSP Serisi 1U Programlanabilir DC Güç Kaynağı dijitalleştirilmiş tasarım kullanır:
    •Yüksek D/A çözünürlüğü (16 bit) çıkış Gerilimi ve Akımı ayarı,
    •Yüksek A/D çözünürlüğü (24 bit H.W.) ölçüm çıkışı Gerilim ve Akım.
  • Aktif akım paylaşımıyla donatılmış, paralel olarak 5 üniteye ve seri olarak 2 üniteye kadar.
  • Aktif güç faktörü düzeltmesi.
  • Aralıklı kontrol tekniği dalgalanmayı ve gürültüyü azalttı. Ayrıca geçici yanıtı kısaltın.
  • Tam Koruma: OVP, OCP, OTP.
  • Ayarlanabilir zamanla tanımlanabilen çıkış voltajı yukarı ve aşağı rampası.
  • DSP-HR Serisi 16 set hafızayı saklayabilir; anılar ön panelden manuel olarak veya harici geri çağırma kontrolüyle çağrılabilir.
  • Bir sonraki açılışta son ayar korunabilir.
  • TUŞ KİLİDİ ayarı.
  • Gömülü 3 RISC Mikro Kontrol Cihazı.
  • Maksimum dahili uzaktan algılama. 5V telafisi
  • Standart LXI ve İzolasyon RS-485 Arayüzü, isteğe bağlı GPIB arayüzü.
    115200 bps'ye kadar RS-485 baud hızı
  • GPIB, SCPI ile uyumludur.
  • IVI-COM sürücüsünü sağlayın, SCPI komutlarını destekleyin.
  • Analog Programlama ve İzleme.
  • Teslim süresini kısaltmak ve güvenilirliği artırmak için modülerleştirilmiş tasarım.
  • Hız Kontrollü Fan
  • DC Çıkışı AÇIK / KAPALI Anahtarı.
  • LXI onaylı
  • CE onaylı
  • Doldurulmuş Taşıma Paketleri onaylı
  • Titreşim Testi onaylı




Ürün Sipariş No: DSP-150-010 (1500W)

Diğer seçenekler için katalog indirin.

Güvenlik

  • OVP, OCP ve OTP koruması.
  • Boşluksuz istifleme, önden içeri ve arkadan havalandırma. Hız Kontrollü Fan
  • CE onaylı
  • ISTA 2A Titreşim Testi onaylandı
  • JIS Z 0200 Dolu Taşıma Paketleri Testi onaylandı.

Operasyonel

  • 5 haneli akım ve gerilim ölçer (yalnızca DSP-HR serisi)
  • Ön panel veya analog programlama arabirimi aracılığıyla erişilebilen 16 set geri çağrılabilir bellek.
  • Programlanabilir rampa yukarı/aşağı süreleri.
  • Bir sonraki açılışta son ayar korunabilir.
  • TUŞ KİLİDİ ​​işlevi.
  • Sağlanan Grafik bağlantı kontrol yazılımı

Elektriksel

  • Benzersiz interleave teknolojisi, düşük dalgalanma ve gürültü ve hızlı geçici yanıt sağlar.
  • Aktif güç faktörü düzeltme devresi 0.99PF sunar.
  • Sabit voltaj ve sabit akım modu arasında hızlı ve otomatik geçiş.
  • Gömülü 3 RISC Mikro Denetleyici.
  • Ayar için 16 bit DAC ve ölçüm için 24 bit ADC. Maks. 5V kompanzasyon.

Arayüz

  • LXI 1.4 onaylı
  • Standart LXI ve izole RS-485 arabirimleri, isteğe bağlı GPIB veya
  • izole analog arayüz.
  • Standart analog programlama ve izleme portu. IVI-C sürücüsü ile standart olarak gelir, SCPI komutlarını destekler.

Ürün Teknik Özellikleri

Çıkış gücü: 1500W

Çıktı

Voltaj: 0 - 150 V

Akım: 0 - 10 A

Giriş

Giriş voltajı: 100~240Vac, 50/60Hz

Giriş akımı (Tam yük): 115Vac - 16.2A ; 230Vac - 8.1A ;

Kalkış akımı: 230Vac <33A

Hat regülasyonu

%0.05+mV: 12

%0,1+mA: 3,5

Yük regülasyonu

%0.05+mV: 12

%0,1+mA: 8

Verimlilik: %77 ‒ %88;

Güç Faktörü (PF): 0,99 (115Vac'ta, hız çıkışı)

dayanım gerilimi

Giriş-Çıkış - AC2000V:1 dakika

Giriş-Toprak - AC2000V:1 dakika

Yaklaşık ağırlık. 8,2 kg

Gürültü: <70 dB(A)

Çalışma ortamı: Sıcaklık : 0~50℃ ; Nem : %30~90 Bağıl Nem (yoğunlaşma yok)

Depolama ortamı: Sıcaklık: -20~70℃; Nem : %10~90 Bağıl Nem (yoğunlaşma yok)
