ÜRÜN DETAYI

Havacılık ve Ağ Dünyasının 'Nokta Atışı' Yapan Keskin Nişancısı: AEA E20/20F"

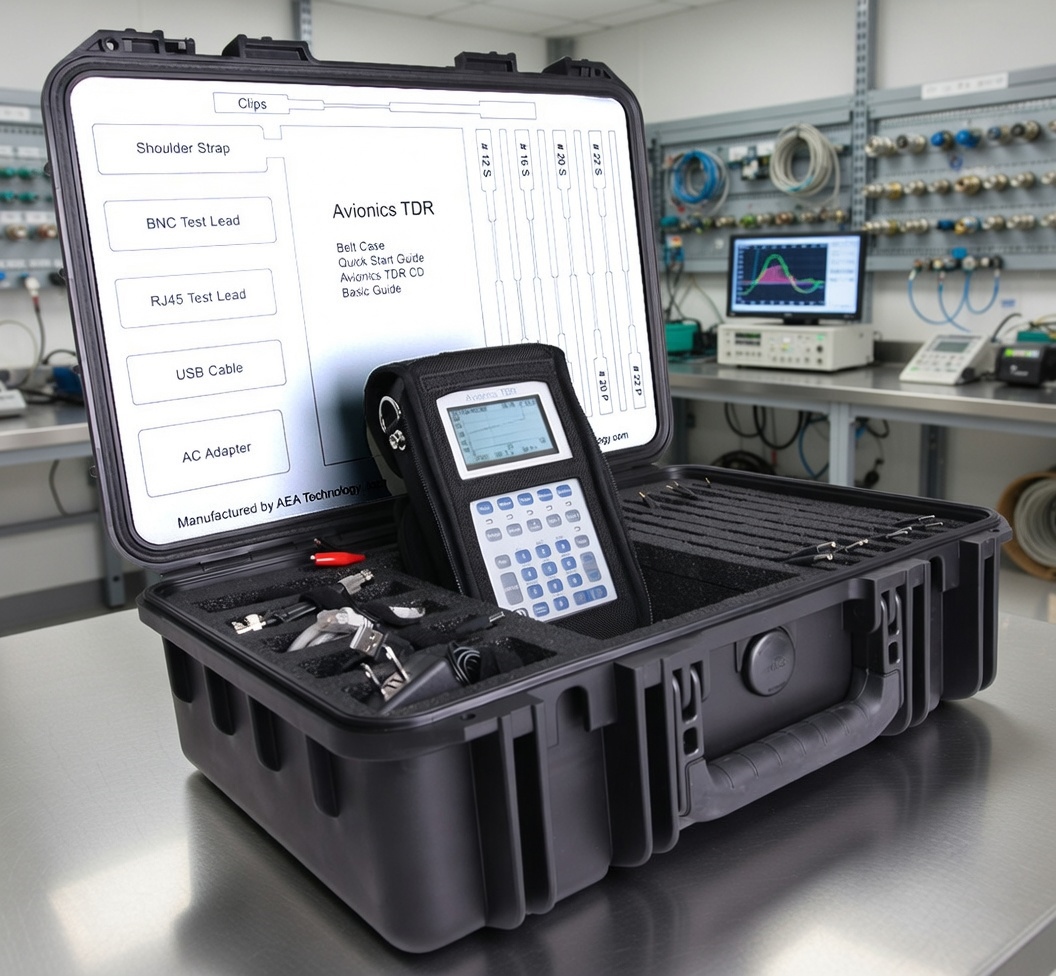

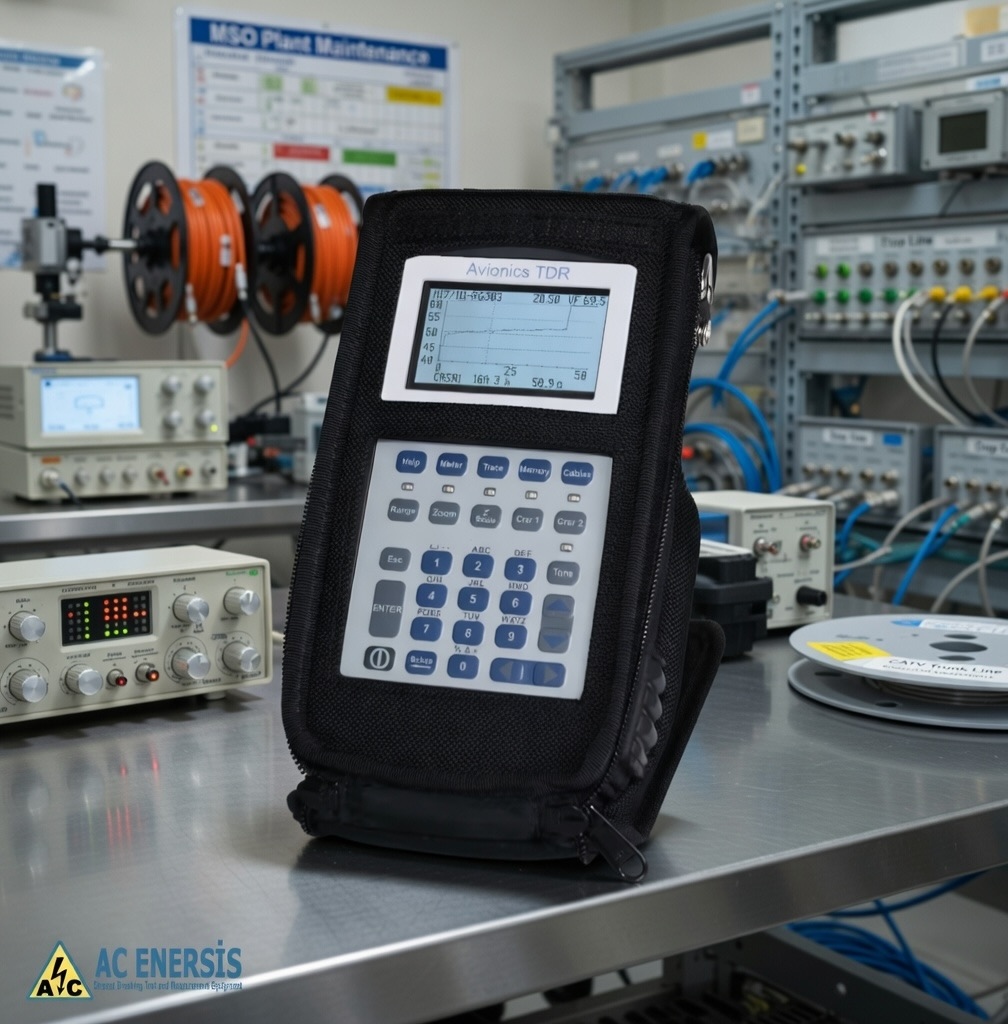

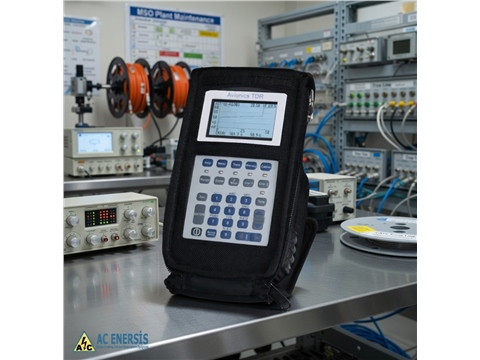

Hava Aracı ve Aviyonik Kablo Arıza Tespit Cihazı

Kritik Önemdeki Hava Ve Kara Araçlarının Kablo Doğrulması

Geniş Bant ve CATV Şebeke Analizörü

Sıfır Ölü Bölge ile Milimetrik Hassasiyet

Made In USA

  CATV Kabloların Arıza Ve Dorulaması Test Cihazı

• Menzil: 0-2 metre (0-10 ft) ile 5 kilometre (20.000 ft) arasında.
• Herhangi bir menzil ayarında ölü bölge yok.
• İmleç üzerinde aralık yakınlaştırma ve Z ölçeğini kullanarak empedans yakınlaştırma
• 64 farklı CATV kablo türünü içeren Kablo Listesi
• ETDR PC Vision yazılımı (dahil)
• Küçük koaksiyel kablo bükülmeleri ve ezilmeleri için MicroFault arıza tespiti.

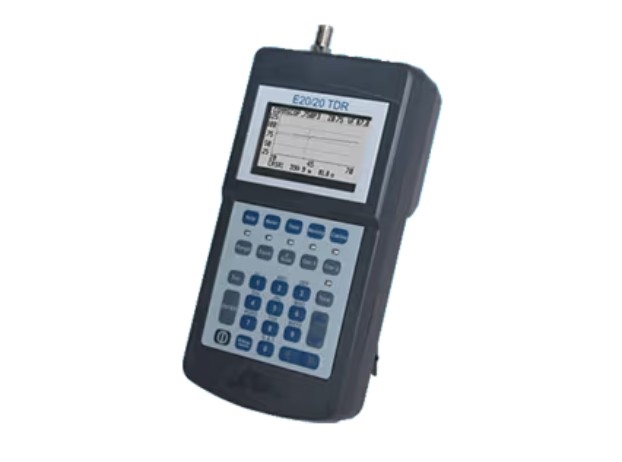

EA Technology E20/20F, en karmaşık kablo ağlarında bile görünmeyeni görünür kılan, yüksek çözünürlüklü bir Zaman Alanlı Reflektometre (TDR) cihazıdır. Havacılık standartlarında hassasiyet arayanlar için özel olarak tasarlanan bu cihaz, kablo hattındaki en küçük fiziksel deformasyonu bile bir "keskin nişancı" titizliğiyle belirler.

Ürün Sipariş Kodu : E20/20F Ağ TDR

Fiyat ve Bilgi Al

AEA Technology'nin E20/20F CATV modeli, özellikle kablolu televizyon (CATV) ve geniş bant ağ uzmanları için tasarlanmış yüksek hassasiyetli bir Zaman Alanlı Reflektometre (TDR) cihazıdır. Bu cihaz, kablolardaki kopuklukları, kısa devreleri, ezilmeleri ve diğer fiziksel kusurları noktasal olarak tespit etmek için kullanılır.

1. CATV ve Geniş Bant İçin Optimize Edilmiş Tasarım

E20/20F, standart TDR cihazlarından farklı olarak CATV saha teknisyenlerinin ihtiyaçlarına göre özelleştirilmiştir.

• Konnektör Yapısı: Doğrudan CATV kablo bağlantısı için F-tipi konnektör ve ağ kabloları için RJ45 konnektör ile donatılmıştır.

• 75 Ohm Uyumluluğu: CATV sistemlerinde kullanılan 75 Ohm empedans değerine göre optimize edilmiştir, bu da ölçüm hassasiyetini artırır.

• Kapsamlı Kablo Kütüphanesi: İçerisinde 64 farklı CATV kablo türü önceden tanımlı olarak gelir, böylece kullanıcı manuel ayar yapmadan hızlıca test başlatabilir.

2. Üstün Ölçüm Hassasiyeti ve Menzil

Cihaz, çok kısa mesafelerden uzun mesafelere kadar geniş bir çalışma aralığı sunar:

• Mesafe Aralığı: 0-2 metreden başlayıp 5 kilometreye (20.000 feet) kadar uzanan bir menzile sahiptir.

• Ölü Bölge (Dead Zone) Yok: Herhangi bir mesafe ayarında "ölü bölge" bulunmaz; bu sayede cihazın hemen çıkışındaki hatalar bile tespit edilebilir.

• MicroFault Teknolojisi: Kablolardaki küçük ezilmeleri, hafif bükülmeleri ve korozyon kaynaklı sinyal kayıplarını bulabilen yüksek hassasiyete sahiptir.

3. Kullanıcı Dostu Operasyon ve Yazılım Destekli Analiz

Saha koşullarında hızlı sonuç almak için geliştirilmiş özellikler sunar:

• Kurulum Sihirbazı: Yeni kullanıcılar için hızlı başlangıç sağlar.

• Zoom Özellikleri: İmleç (Cursor) üzerinden mesafe yakınlaştırma ve empedans ölçeği (Z Scale) üzerinden empedans yakınlaştırma yaparak hataların detaylı incelenmesini sağlar.

• ETDR PC Vision Yazılımı: Cihazla birlikte gelen bu yazılım, test verilerini bilgisayara aktarmanıza, analiz etmenize ve profesyonel raporlar oluşturmanıza olanak tanır.

• Bellek: Zaman damgalı 32 adet izleme (trace) kaydını hafızasında tutabilir.

4. Dayanıklı ve Taşınabilir Yapı

Saha operasyonları için askeri standartlarda üretilmiştir:

• Sağlamlık: MIL-STD 810G düşme testlerinden geçmiştir; toza ve su sıçramalarına karşı dayanıklıdır.

• Ekran: Her türlü ışık koşulunda okunabilen arkadan aydınlatmalı LCD ekrana sahiptir.

• Pil Ömrü: Tek şarjla 5.5 saatin üzerinde sürekli çalışma imkanı sunar.

5. Temel Uygulama Alanları

• CATV şebeke testleri ve geniş bant arıza giderme.

• Abone bağlantı kablolarının (Drop cable) doğrulanması.

• Ana hat (Trunk line) hata tespiti.

• Geri dönüş yolu (Return path) analizi.

• Kablo sistemlerinin dokümantasyonu ve bakımı.

AEA Technology E20/20F, kablolu yayın operatörleri ve altyapı ekipleri için kablo arızalarını saniyeler içinde, santimetre hassasiyetiyle bulmalarını sağlayan, "Made in USA"  profesyonel bir test cihazıdır.
