ÜRÜN DETAYI

PowerDonut™  Line Monitor

34.5kV İLE 765kV ARASINDA DAĞITIM VE İLETİM HATLARI İZLEME VE RAPORLAMA

HATLARINIZIN ISI VE AMPERAJ KAPASİTESİ RÜZGAR İLE SEĞİM İLİŞKİSİ VE DAHA ONLARCA  ÖZELLİK İLE ANALİZ EDİN

34.5kV İLE 765kv kadar Dağıtım ve iletim hatları için raporlama cihazı:

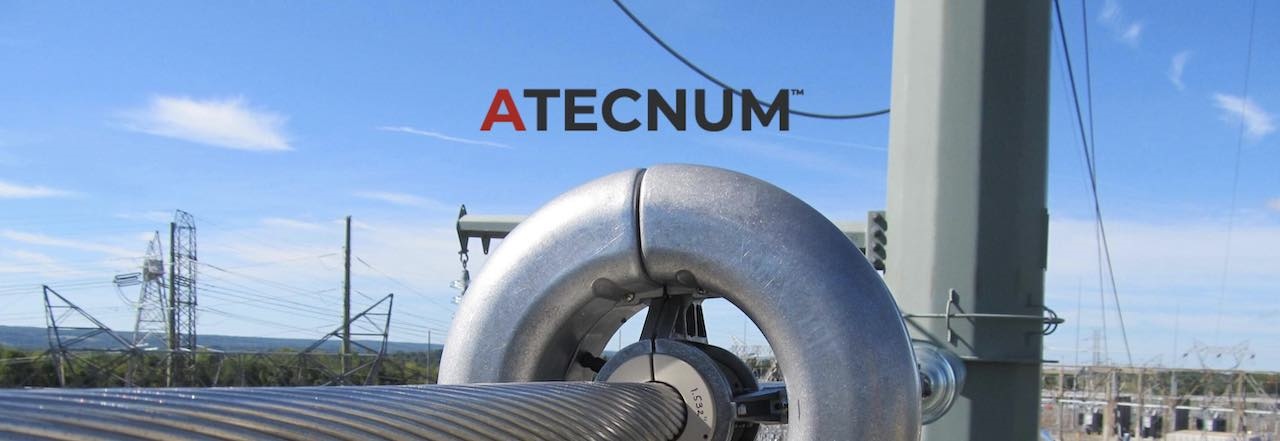

Dördüncü nesil PowerDonut "PD4TM" Enstrümantasyon Platformu, Dinamik Hat Derecelendirmesi de dahil olmak üzere havai iletim hatlarında veri toplama, veri kaydı ve alarm izleme uygulamaları için tasarlanmış en yeni PowerDonut Hat Monitörüdür.

Elektrik kesintisi yapmadan, PowerDonut PD4 iletkenden manyetik akı kuplajı ile güçlendirilir ve 765 kV nominal gerilime kadar korona maruz kalmıyacak şekilde imal edilmiş 40 yıllık bir tasarım deneyimi içerir. Yüksek sıcaklık versiyonu, 250 ° C'ye kadar yüksek sıcaklık kompozit iletkenlerinde çalışmayı sağlar. 2.4 GHz radyo ve 2G / 3G / 4G hücresel iletişim ise yerleşiktir.

ATECNUM Florida ABD yerleşik bir firma olarak sadece Yüksek iletim hatlarının raporlanması için teknolojiler geliştirmeye devam etmektedir.

ITALYA

TEXAS

POWERDONUT PD4 NEDİR?

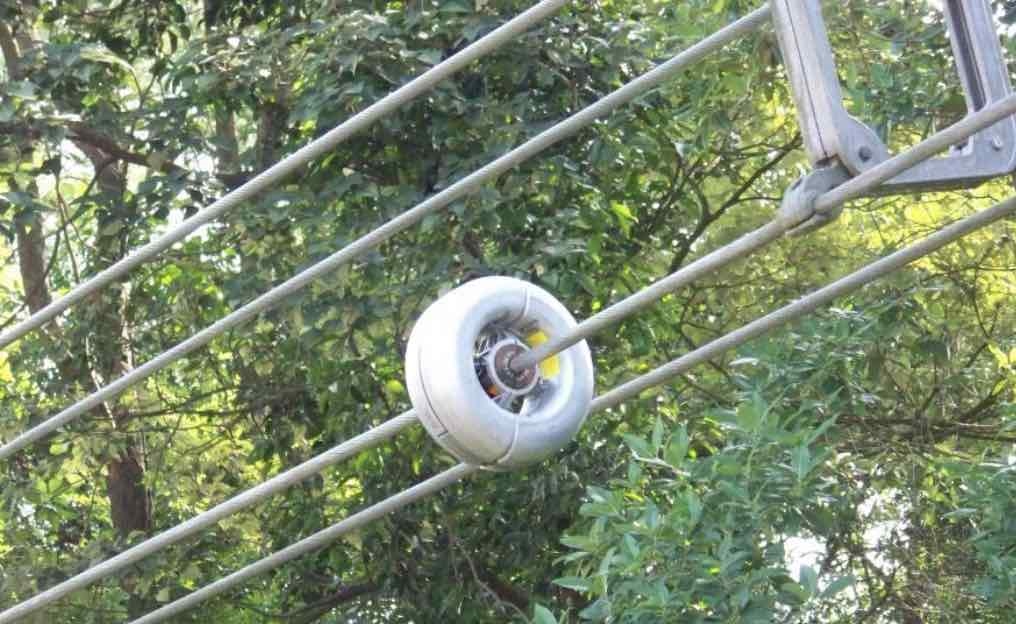

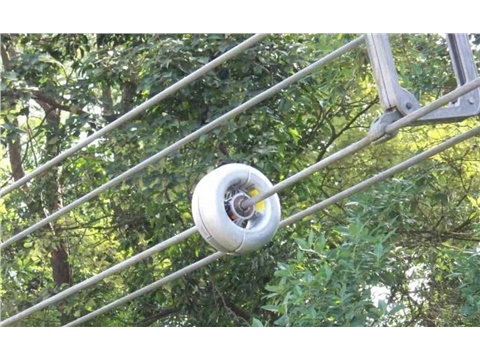

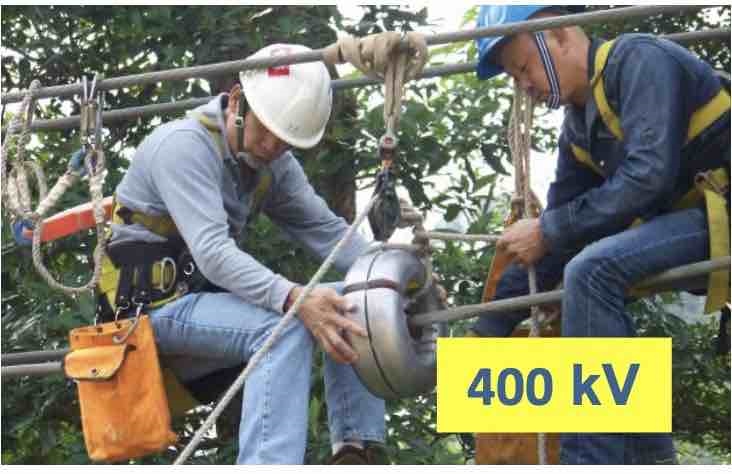

Power Donut, Akıllı bir Elektronik Aygıttır - Yüksek Gerilim Elektrik Güç İletkenlerine monte edilir ve iletkeni çevreleyen manyetik alan aracılığıyla çalıştırılır.
Power Donut, kablosuz telemetri - hücresel kablosuz ve / veya 2,4 GHz lisanssız veri kullanıcısına gönderilen bir ölçüm paketi sağlar
Power Donut ürünü, son 30 yıl içinde gelişen, sahada sertleştirilmiş ve sahada kanıtlanmış uygun bir elektronik cihazdır. Mevcut üretim modeli üçüncü nesil PD'dir.
Bir yıl içinde ATECNUM, son teknoloji ürünü bir elektronik tasarım kullanarak dördüncü nesil PD'yi üretmiştir. Bu dördüncü nesil birim daha ucuz olacak ve önceki nesillere göre daha az giriş gücü gerektirecektir.

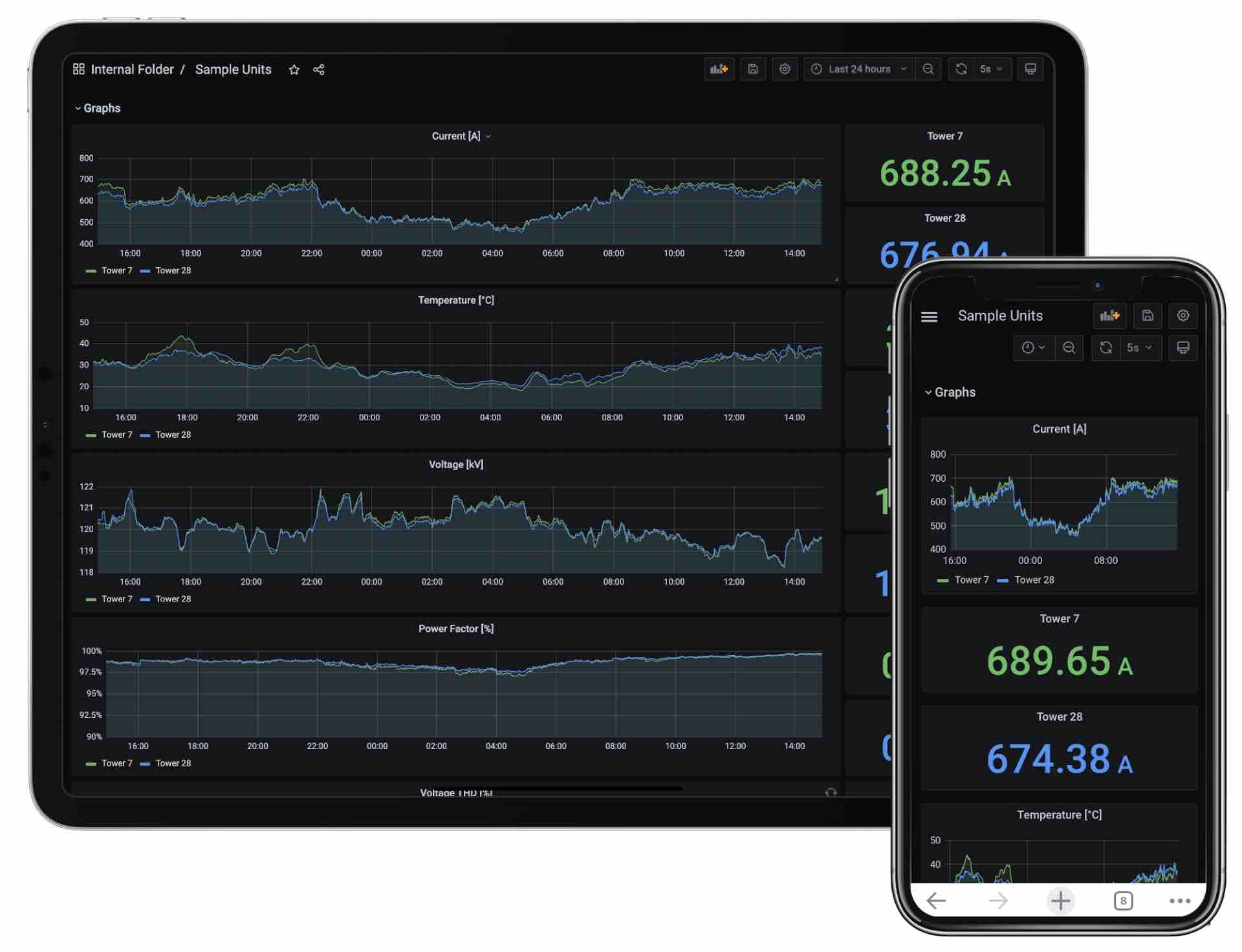

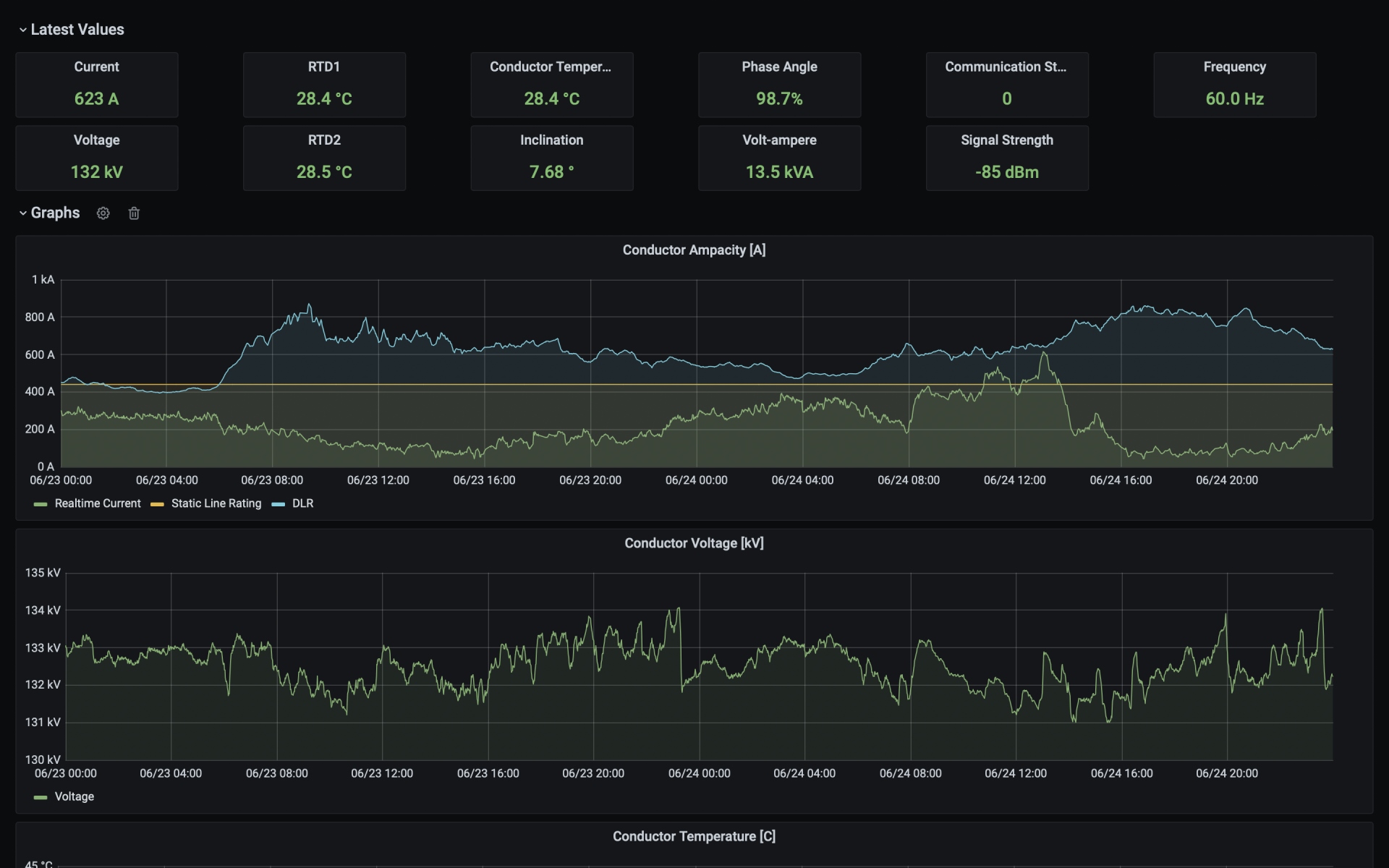

         WEB TABANLI ONLINE İZLEME VE ONLINE KONFIGRASYON

ÇİN

İNGİLTERE

HONK GONG

PowerDonutTM Enstrümantasyon Platformu Yüksek Gerilim Güç Sistemleri

 Fiziksel    4 Nesil “PD4”
Çap                                         32,0 cm (12,6 inç)
Genişlik                                  14,0 cm (5,5 inç)
Ağırlık                                     8,6 kg (19,0 pound)
Çalışma sıcaklığı Aralığı:       -40 ° F ila + 140 ° F, -40 ° C ila + 60 ° C (ortam).
Çevresel                                Tamamen hava koşullarına dayanıklı. 765 kV anma gerilimi ile korona içermeyen çalışma.

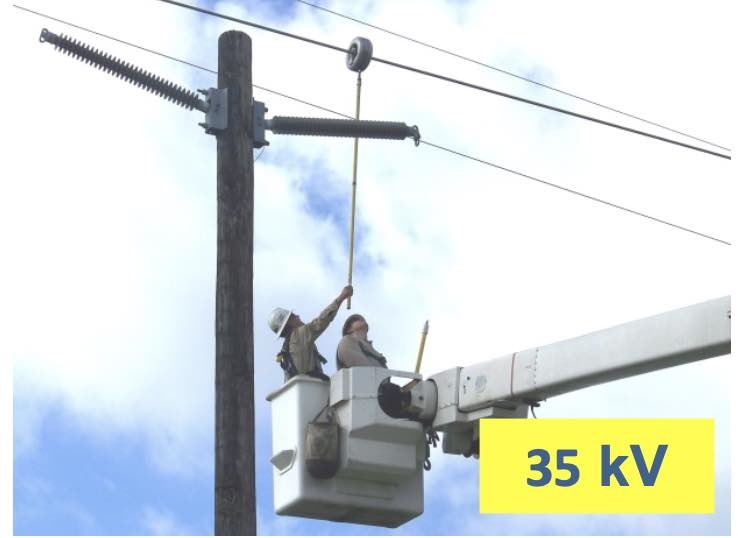

Kurulum                                Enerjili (Canlı hat çubuğu/stanka ile) veya enerjisi kesilmiş. iletken uygulamaları için uygundur.
Güç Kaynağı                          Kendi beslemesini iletken manyetik alanından alır. Harici güç kaynağı gerekmez.
                                                Nominal başlatma akımı 50 A'dir.
Pilin Çalışması                        Şarj edilebilir ve sahada değiştirilebilir dahili lityum iyon pil takımı içerir.
                                                1 amperden daha az bir güçle çalışacak bir cihazdır.

Ölçümler                              İletken akımı (RMS), Faz-toprak gerilimi (RMS), iletken sıcaklığı, iletken eğim açısı.
İletken akımı                          Okunan değerin +/-% 0,5'i. Saniyede bir okuma. 0 ile 3000 A arasındadır.
Arıza Tespiti (Opsiyonel)      Opsiyonel I²t arıza tespiti. Hata durumunda, 30 akım ve gerilim dalga formunu saklar,
                                               hata bildirildiğinde sunucuya yüklenir.
Harmonikler (opsiyon)        İsteğe bağlı voltaj ve akım harmonikleri raporlaması (31. harmoniğe kadar).
İletken voltajı .                     765 kV'a kadar nominal voltaj +/-% 5.
İletken sıcaklığı                    +/- 1 ° C doğruluk. 0.25 ° C çözünürlük. Dakikada bir okuma.
Standart sıcaklık aralığı:     -40 ° C ila + 170 ° C. Bu aralık: -40 ° C ila + 250 ° C. değerine kadar genişletirilebilir.
Eğim açısı                             +/- 0.05 derece doğruluk. 0.02 derece çözünürlük. Dakikada bir okuma.
                                              -11 ila + 11 eğim ölçüm aralığı (dengelenebilir).
İletişim                               Dahili IoT GSM hücresel telefon ve 2,4 GHz radyo standart olarak kuruludur.
                                             Cep telefonu GSM cep telefonu: 850 / 1900MHz (ABD), 900 / 1800MHz (Avrupa).
                                             2,4 GHz radyo 10 - 100 mW (yapılandırılabilir) XBEE radyo.
PowerDonut ™ Yazılımı  PDS20. Verileri işlemek ve iletişimi yönetmek Windows tabanlı veri yönetim sistemi
Dinamik Hat Derecelendirmesi Gerçek zamanlı Akım oranını ( Ampcity) hesaplamak için yazılım modülü. IEEE Standard 738 hava modelini içerir
                                            tescilli iletken sıcaklık modeli ile sarkma ve gerilim hesaplamaları.
