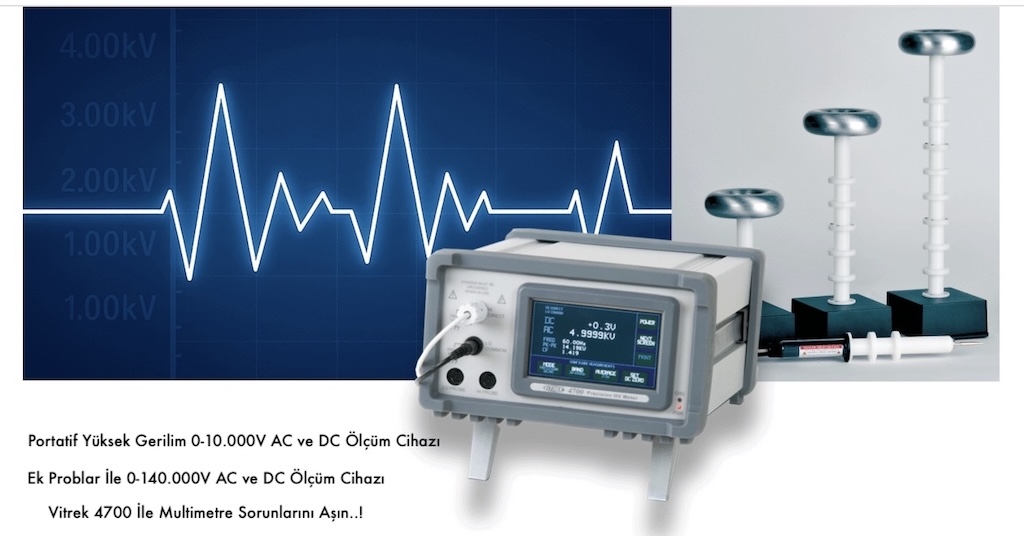

 4700 Hassas Yüksek Gerilim Ölçer

AC Ve DC Yüksek Gerilim Ölçüm ve Test Cihazı

10KV DC ve AC Doğrudan Ölçme

Ara Problar ve Uygunlaştırıcılar İle 140kV Kadar Ölçüm Ve Raporlama

 Yüksek Voltaj Test Cihazı Doğrudan 10KV DC Veya RMS AC'ye Kadar Ölçüm Cihazı

Made in USA













masa-tipi-yüksek-gerilim-ölçüm-cihazı







4700 Yüksek Gerilim Ölçüm Cihazı Ürün Özellikleri

  • Hipot Test Cihazlarını, HV Güç Kaynaklarını ve Yalıtım Test Cihazlarını Kalibre Eder
  • Doğrudan 10KV'a kadar ve HV Smartprobes ile 35, 70, 100 veya 150KV'ye kadar ölçüm yapar
  • Temel Doğruluk – %0,03 DC ve %0,1 True RMS AC
  • Renkli Dokunmatik Ekran – Kolay Ölçüm Seçimi ve Görüntüleme Sağlar
  • Ethernet, Seri, USB Yazıcı Bağlantı Noktası tümü standart, GPIB isteğe bağlı
  • Eşzamanlı AC ve DC Voltaj Okumaları
  • Grafik Modu, HV kayması, rampa süresi, aşım ve sarkmanın Grafik dokümantasyonunu sağlar
  • Çift giriş, Diferansiyel veya Fazdan Faza Gerilim Ölçümü sağlar
  • Yüksek Hızlı DSP, saniyede 60 adede kadar filtrelenmiş okuma sağlar
  • 0.01Hz'den 600Hz'e True RMS AC Ölçümü - VLF'den Havacılık Frekanslarına Kadar Kapsama
  • AC Gürültü Reddi 78dB – Rock Solid için, 6 Haneli DC Ölçümleri
  • İsteğe Bağlı Pil Paketi, şarjlar arasında 11 saate kadar çıkar
  • G Serisi – Elektrostatik uygulamalar için Yüksek Giriş Empedanslı DC Problar
  • EN61010 sertifikalı CE işareti
  • Standart ISO 17025 Akredite Kalibrasyon, tüm 4700 ünite ve problarla standart olarak gelir
  • Üç Yıl Uzatılmış Garanti (Bir Yıl Standart Garanti)


  Ürün Sipariş kODU : 4700




Teklif Ve Bilgi Al







ac-ve-dc-yüksek-gerilim-ölçüm-cihazı




-

Yüksek gerilim Ölçüm Ve Kayıt Cihazı



Vitrek 4700 Hassas Yüksek Gerilim Ölçer, yüksek gerilim ölçüm ekipmanı söz konusu olduğunda en yüksek düzeyde ölçüm doğruluğu sunar. Renkli dokunmatik ekranının kurulumu ve test sonuçlarının görüntülenmesi için kullanımı şaşırtıcı derecede kolaydır. Vitrek, olağanüstü AC ve DC yüksek voltaj ölçüm doğruluğu, kararlılığı, tekrarlanabilirliği ve çözünürlüğü sağlamak için DSP teknolojisinden yararlanır. 4700 Yüksek Voltaj Ölçer, geleneksel yüksek voltaj referans bölücülere rakip olan bir performans sunar - ancak sıkıcı bölücünün aksine, 4700 son derece taşınabilir, kompakt ve sağlam bir tezgah üstü muhafazada anında, doğrudan, yüksek voltaj ölçümleri sağlar.

Yüksek voltaj test cihazı 10KV DC'ye veya rms AC'ye kadar doğrudan ölçüm yapar ve mevcut HV Smartprobes ile yüksek voltaj ölçüm aralığı 35KV, 70 KV, 100KV ve 140KV'ye genişletilebilir.







-


-


Maksimum Gerilim Ölçümü (Giriş Empedansı)


Doğrudan Giriş Terminali 10KVDC, 10KVACrms (110 Meg ohm)
HVL-35 / HVP-35 Prob 35KVDC, 30KVACrms (200 Meg ohm)
HVL-35G Probu 35KVDC (10 Gig ohm)
HVL-70 Probu 70KVDC, 50KVACrms (400 Meg ohm)
HVL-70G Probu 70KVDC (20 Gig ohm)
HVL-100 Probu 100KVDC, 75KVACrms (600 Meg ohm)
HVL-100G Prob 100KVDC (30 Gig ohm)
HVL-150 Probu 140KVDC, 100KVACrms (1000 Meg ohm)


-





Avantajlar



Faydalar ve Sonuçlar

Başlangıçta, Vitrek 4700'ün benimsenmesi, bölücü tabanlı iş akışlarına aşina olan kıdemli teknisyenlerin direnciyle karşı karşıya kaldı. Bununla birlikte, faydaları gördükten sonra - kolay, sezgisel arayüz, gerçek zamanlı tepe faktörü ekranı, yerleşik frekans okumaları - artık 4700'e güveniyorlar. Ünitenin kompakt boyutu, 140 kV'a kadar test sistemlerini içeren kritik servis çağrıları için el bagajı olarak seyahat edebilen şirketin saha teknisyenleri için idealdir.

Problarla daha yüksek verimlilik ve doğruluk
Fluke 80K-40 gibi geleneksel problar sabit bölücü oranlarını varsayar (örneğin, 10.000:1), ancak bunlar yalnızca yaklaşımlardır. Vitrek'in HVL probları, tam kalibrasyon oranlarını doğrudan 4700'e kaydeder ve iletir. Bu "tak ve çalıştır" yeniliği, ölçüm doğruluğunu önemli ölçüde artırır, kurulumu basitleştirir ve operatör iş yükünü azaltır. Müşterimiz için bu özellik, yalıtım test cihazlarına ve kablo arıza ekipmanlarına servis vermek için özellikle değerliydi - 25 kV ila 140 kV arasında değişen çıkış voltajlarına sahip iki ürün kategorisi.

Düşük frekanslı ve niş uygulama ölçümü
Müşterinin ekipmanı, 0,1 Hz'de çalışan düşük frekanslı (VLF) aygıtlar içerir. Ancak, tipik DMM'ler bu frekanslarda belirtilmemiştir. Mühendisleri, DC örneklerinin ortalamasını alarak dalga formu okumalarını simüle etmek için senaryolar yazdılar - sıkıcı, izlenemez bir geçici çözüm. Vitrek 4700 ile bu sürecin yerini doğrudan, özel ölçümler alır ve verimliliği ve denetim uyumluluğunu önemli ölçüde artırır.

Taşınabilirlik ve kullanım kolaylığı
4700'ün kullanıcı arayüzü, teknisyenler için işlemleri basitleştirir. Gerçek zamanlı tepe faktörü göstergesi, eşzamanlı AC/DC okuması ve frekans ölçümü gibi özellikler de manuel hesaplamalara olan bağımlılığı azaltmıştır. Sonuç olarak, doğruluk, tutarlılık ve teknisyen memnuniyetinin hepsi arttı.

Kalibrasyon ve destek
Müşteri, tüm birimleri yıllık kalibrasyon için Vitrek'in ISO 17025 sertifikalı kalibrasyon laboratuvarına geri gönderir. Vitrek'in geri dönüş süresi ve desteği, şirketin endüstriyel laboratuvarının beklentilerini sürekli olarak karşılıyor. 4700 HV metre, şirket için o kadar önemli hale geldi ki, çalışma bu yıllık civarında planlanıyor
kalibrasyon ziyaretleri.
