• PD TEST CİHAZI İLE TRAFONUZ GÜVENDE...

0

KISMİ DEŞARJ + TERMAL KAMERA + GÖRSEL KAMERA

TEK CİHAZDA..!



    SINIFINDA DÜNYANIN EN ETKİLİ VE ARIZA TESPİTİNDE EN İYİ CİHAZI PDStar..!





 kısmi-deşarj-olcum-cihazı

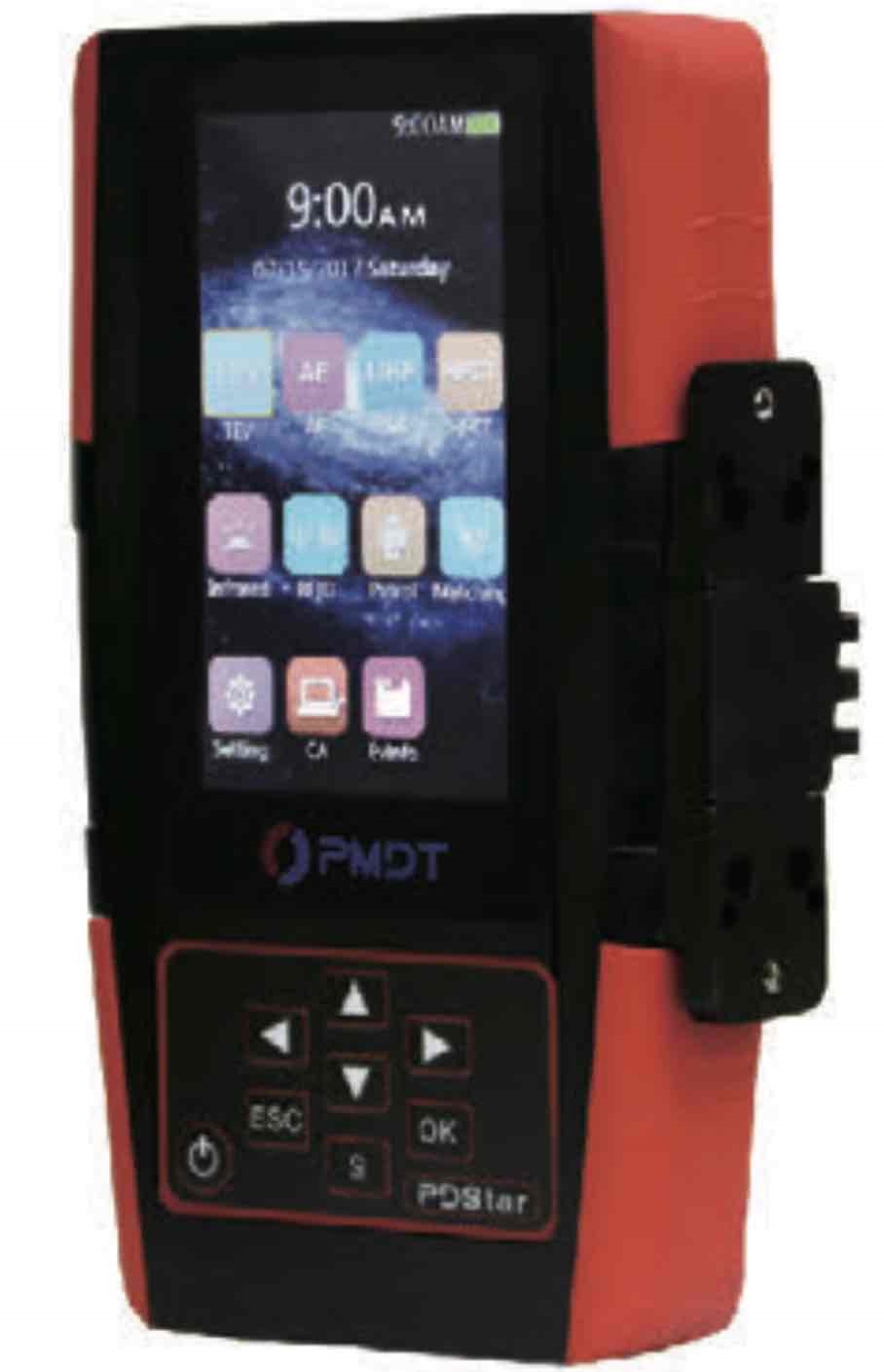

Kısmi Deşarj Teşhis Bakım Test Cihazı

 OLAĞAN ÜSTÜ VE İNNOVASYONLU BU CİHAZ AYRICA TERMAL KAMERA İLE GÜÇLENDİRİLMİŞTİR...

4.3" Dokunmatik ekranlı, çoklu sensör girişli ve Arıza Testi ile Cloud Tabanlı Yapısı ile eşsiz biz cihazdır. Cihaz 3.4/4G/Wi-Fi gibi tüm teknolojileri içerir ve cihazla entegre çalışan bir "Data Managment System" mevcuttur.

      KISMİ DEŞARJ SENSÖRLERİ VE TERMAL KAMERA TEK CİHAZDA



Çevrimiçi İzolasyon Testi - Trafo Merkezleri için PD Testi

Orta ve yüksek gerilim varlıklarının diyagnostik OLPD testleri için tasarlanmıştır. PDStar kismi deşarj test cihazı olarak kablolar, transformatörler ve şalt merkezlerinde önleyici bakımda kullanılabilecek en son teknoloji bir ölçme cihazı olarak öne çıkar. Cihaz 100MSPS (Her Cycle dan 100MHZ Örnekleme Alma) ile olağan üstü bir örnekleme sayısı ile özellikle PDStar, duruma dayalı bakım programları için ideal bir araçtır. Çevrimiçi kısmi deşarj testi, ekipmanın enerjilendirilmesinde ve serviste kalırken elektrik güç sistemlerinin yalıtımını denetleme yöntemidir. PDetector, 5 tür çevrimiçi PD sensör teknolojisinin tümünü içerir. Çoklu sensörlerden gelen bilgiler, PDetektöre, tüm trafo cihazlarındaki her türlü PD tipini tespit etme yönlülüğü kazandırır. Ayrıca, kesin PD aktivitesi tipi PRPS kullanılarak belirlenebilir: boşluk, korona, yüzey, parçacık veya dalgalanan elektrotlar şeklinde.



Birden çok uygulama için çeşitli sensörler ve aksesuarlar ile birlikte mevcut olan ünite, günümüzde piyasadaki en çok yönlü PD test ünitesi olan MV, HV ve EHV'yi test etmek için kullanılabilir. Senkron ve geniş bant (100 MHz) veri edinimi, PD büyüklüğü ve dalga şekillerini doğru ve hızlı bir şekilde ölçer.



  BAŞLICA UGULAMA ALANLARI


1. OG YG TRANSFORMATÖRLER

2. OG YG ŞALT SİSTEMLERİ

3. GÜÇ KABLOLARI

4. GAZ İZOLELİ ŞALTLAR

5. VE DİĞER SİSTEM EKİPMANLRI (OG MOTORLAR VB)



PDStar AKSESUARLARI

pd-test

kablo-kısmi-deşarj-test-cihazı



OLPD ile 6.6/13.8 kV Dönen OG Makinaların Testi

kismi-deşarj-tespit-cihazı



OLPD ile 11kV Su Pompası Testi

generatör-kısmi-deşarj-testi


OLPD  11kV Şebekinin İzlenmesi Teşhisi ve Testi

ÖZELLİKLER :

OLDP İle UHF, HFCT, TEV, AE, Ultrasonik Sensör Testi.

PRPD, PRPS, Tek Saykıl, Dalgaformu, Faz, Amplitude spektrumu gibi tümü PD belirlemekte kullanılır.

UHF, HFCT sensörlerine wireles bağlantılar

Güçlü/Düşük frekanlarda senkronizasyon fonksiyonu

PRPD/PRPS modunda UHF/HFCT kontrol ederken 5dk boyunca video kaydı özelliği

AE test modunda iken ultrasonik ses kaydı

Akıllı devriye fonksiyonu veya RFID Devriye fonksiyonu çalıştırma

Bulut tabanlı data teşhisi ve bilgisayar tabanlı yönetim yazılımı

Kolay işlem ile ve etkili tüm tesisin PD testinin yapılması


CEP TELEFONU EKRAN MENÜSÜ İLE KOLAY VE ANLAŞILIR İŞLEMLER

-

-

-

-

İNFRARED TEST :

Şimdiye kadar, şartlara dayalı bakım programında İnfra test ve OLPD testler bu tür güç sistemlerinde önemli fakat bağımsız gerçekleştirilen işlemlerdi. Günümüze kadar şalt tesisleri operatörleri tarafından yürütülen bu bağımsız işlemler günümüze kadar süre gelmiştir. PMDT yeni innovative cihazı PDStar cihazı PD ve IR özelliklerini tek cihazda toplamış ve özellikle termal kamera için cihaz ekranı 4.3" ve yüksek çözünürlüklü bir kamera ile donatılmıştır, bu şekilde çok daha verimli, ekonomik bir cihazla bakım proğramı gerçekleştirilebilir.



TERMAL KAMERA ÖZELLİKLERİ :

320 X 256 Bilinen çözüm

4,3" Termal kamera ekranı PD ekranı ile paylaşır

Resimler doğrudan PDStar ekranı üzerinden incelenebilir. Tüm parametrelere ekrana dokunarak veya yön tuşları ile ulaşılabilir.

Sahadaki spesifik noktaların ısılarını kamera ile anlık izlenebilir, kayıt edilebilir.

PC Tabanlı inceleme yazılımı mevcuttur.

Kompakt tasarım ve kolay kullanım.

PDStar CLOUD BASE YAPISI İLE İNCELEME VE RAPORLAMA...TERCİH SİZİN..!



PC TABANLI İNCELEME VE RAPORLAMA ARAYÜZ YAZILIMLARI . ( Cloud hesabı ücrete tabidir.)
