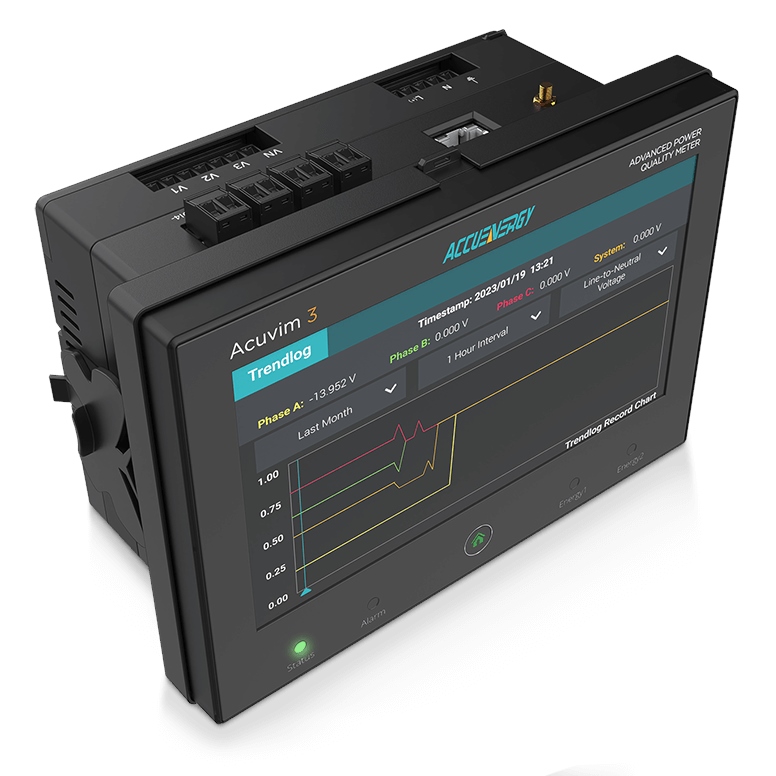

Acuvim 3 Fliker Transient Sag Swel Enerji Kalitesi Analizörü

EN 50160 Güç Kalite Ölçerde İnnovasyon

Rogowski Uyumlu Güç Kalite analizörü
Gelişmiş Güç Kalitesi Ölçer

Pano Tipi Güç ve Enerji Kalitesi Analizörü

Enerji Kalite Kaydedici

İster Portatif İster Sabit Montajlı Şebeke Kalitesi Analizörü Olarak Kullan

Bir Portatif Güç Kalitesinden Çok Daha Fazlası..!

ENERJİ ANALİZÖRLERİ SAYFASINI ZİYARET EDİN...

Nema 4X İç Dış Mekan Korumalı Özelleştirilmiş Taşınabilir Yüksek Kalitede Panolu Güç Kalite Kayd Edici

Made In Canada

ENERJİ KALİTESİ KAYD EDİCİ BAŞLICA ÖZELLİKLER

• Arıza yönü tespiti, gerilim ve akımlara göre yukarı veya aşağı yönlü güç kalitesi arızalarını belirler
• Renk kodlu bölgeler ve gerçek zamanlı gerilim düşmesi/yükselmesi veri noktalarının haritalanması ile geliştirilmiş ITIC eğrisi
• Faz düzeltme, ters polarite veya faz yanlış hizalaması gibi kurulum hatalarını düzeltmek için akım trafosu fazlarını yeniden atar
• Daha iyi görseller ve geliştirilmiş netlik için dalga formunun geliştirilmiş RMS görünümü
• Açık devre tespiti, anormal gerilim ve akım okumalarından kaynaklanan açık ve kısa devreleri tanımlar ve kaydeder
• Gelir ölçümü için IEC 62053-22 Sınıf 0.1S ve ANSI C12.20 Sınıf 0.1 doğruluğu
• IEC 61000-4-30 Sınıf A uyumlu güç kalitesi monitörü
• Gerilim dalgalanmaları için IEC 61000-4-15 uyumlu titreşim ölçümü
• Döngü başına 1024 örnekte sayaç örnekleme hızı
• Döngü başına 512 örneğe kadar dalga formu yakalama tespiti
• COMTRADE veri formatında saklanır
• Harmonikler ve Ara harmonik algılama ve analiz
• Frekans sapması, Avustralya'nın FCAS ve İngiltere'nin Dinamik Muhafaza uygulamaları için gerekli olan, olay öncesi/sonrası kayıt ile PQ veri günlüğü olaylarını tetikler
• EN50160/IEEE519 uyumlu güç kalitesi raporu
• IEEE C37.118 uyumlu senkronfazör ölçümü ve veri aktarımı
• IRIG-B, NTP, SNTP ve PTP ile zaman senkronizasyonu
• Çok protokollü iletişim: IEC 61850, EtherNet/IP, Modbus-RTU, Modbus-
• TCP/IP, BACnet-IP, BACnet MS/TP, DNP3 TCP, SNMP, MQTT ve IPv6/IPv4
• Çift Ethernet portu, RS485, isteğe bağlı Wi-Fi (2.4GHz), IRIG-B, 4 dijital G/Ç ve
• USB-C arayüzü
• 32 GB Veri kaydedici ve veri sonrası: Kullanıcı tarafından seçilebilir kayıt aralığı ve parametreleriyle birden fazla yapılandırılabilir veri kaydedici
• Zaman 8 tarife oranı ve 12 adede kadar geçmiş faturalama dönemi ile
• Kullanım Şartları (TOU) desteği
• Kolay kontrol ve yönetim için dokunmatik HMI ekranı, web arayüzü ve uzaktan erişim

Ürün Sipariş Kodu : Acuvim 3

 Fiyat ve Bilgi Al

ENERJİ KALİTE KAYD EDİCİ FAYDALAR
Acuvim 3, yüksek hassasiyetli alt ölçüm ve güç kalitesi olay yakalama ve analizi için tasarlanmış gelişmiş bir güç kalitesi ölçerdir.
+ Gelir notu doğruluğu ile gelişmiş tek noktalı ölçüm
+ Hızlı Kayıt özelliği, anlık güç kalitesi olaylarını yakalar ve gelecekteki değerlendirme için bir rapor kaydeder
+ E-posta, dijital çıkış veya röle çıkışı yoluyla olay bildirimi ile gelişmiş güç kalitesi ölçümü ile duruş süresini azaltın ve beklenmeyen ekipman hatalarını önleyin
+ İki güçlü HMI seçeneği: Hareket halindeyken gerçek zamanlı analiz için kullanımı kolay 7" dokunmatik ekran arayüzü veya gelişmiş, yerleşik web arayüzü
+ Esnek kurulum ve basit sistem veya panel entegrasyonu için kompakt tasarım
+ Her yerden sistem veya ekipman arızalarından haberdar olmak için anında e-posta bildirimleri alın

UYGULAMALAR
+ Güç Kalitesi
+ Veri Merkezleri + Endüstriyel Otomasyon + Üretim Tesisleri + Ulaşım + Kamu Hizmetleri
+ Sağlık + Telekomünikasyon + Üniversite Laboratuvarları

GELİŞTİRİLEBİLİR ENERJİ KALİTESİ ANALİZÖRÜ

İSTER PANODA KULLAN İSTERSEN PORTATİF ENERJİ AKALİTESİ ANALİZÖRÜ OLARAK LOKASYONLARA FARKLI ZAMANLARDA BAĞLA VE RAPORLAR AL

 Modüler Ve Geliştirilebilir Yapı   Portatif Panoya İle Taşınabilir       Ayrılabilir Gövde İle DIN Ray Uygunluğu

ENERJİ KALİTESİ RAPORLAMA VE ANALİZİ
+ için güç kalitesi olay algılama

• 1 döngü RMS'ye dayalı voltaj düşüşü/yükselmesi/kesilmesi
• 1 döngü RMS'ye dayalı akım düşüşü/yükselmesi
• 32 kps'ye dayalı geçici aşırı gerilim

+ E-posta bildirimini veya DO/RO'yu tetiklemek için güç kalitesi olayı

+ Dairesel arabellekte 65535'e kadar güç kalitesi olay günlüğü

+ Dalga formu yakalama

•  Güç kalitesiyle veya manuel olarak tetiklenir
• 512 örnek/döngüye kadar kullanıcı tarafından yapılandırılabilen örnekleme hızı
• Kullanıcı tarafından yapılandırılabilen süre (tetikleme öncesi + tetikleme sonrası) 2 döngüden 2 saniyeye kadar @ 512 örnek/döngü
• COMTRADE formatı, web sayfasından/SFTP'den indirme veya HTTP(ler), FTP, SFTP yoluyla gönderme
  + Hızlı Günlük yakalama
• Güç kalitesiyle veya manuel olarak tetiklenir
• 1 döngü RMS ile yakalama
• Dalga formu yakalama ile aynı, kullanıcı tarafından yapılandırılabilir süre
• Hızlı günlük raporu, web sayfasından/SFTP'den indirme veya HTTP(ler), FTP, SFTP yoluyla gönderme

+ Raporlama

• EN50160 uyumluluk raporu
•  IEEE 519 uyumluluk raporu
• ITIC (CBEMA) Eğrisi
• YARI-F47 Eğrisi

Transformer Line Loss :Kablo direnci, transformatör verimsizliği ve düşük güç kalitesi koşullarından kaynaklanan hat kayıplarını hesaplayın.
Kayıpları ve verimsizlikleri görünür hale getirmenizi sağlar.

Disturbance Direction Detection :

Güç kalitesi olayının kaynağını belirlemek için dalga biçimini analiz eder.

Yukarı akış – olay dağıtım veya şebeke tarafından kaynaklanmıştır.

Aşağı akış – olay yük tarafındaki ekipmandan kaynaklanmıştır.

 Acuvim 3 İle ITIC (Bilgi Teknolojisi Altyapı Yeteneği)
Gerilim düşüşü/yükselmesi olaylarının özetini izleyin ve detaylı olay kayıtlarına ulaşın.

IEEE 519-2022 STANDART UYUMLULUĞU
