PANO TİPİ GÜÇ VE ENERJİ KALİTESİ ÖLÇÜM CİHAZI

ROGOWSKİ AKIM TRAFOSU UYUMLU ENERJİ KALİTE ANALİZÖRÜ

ENERJİ KALİTESİ ANALİZÖRÜ

Acuvim 3 ENERJİ KALİTE ANALİZÖRÜ BULUNABİLECEK EN KAPSAMLI CİHAZI













güç-kalitesi-analizörü






ENERJİ KALİTESİ ANALİZÖRÜ BAŞLICA ÖZELLİKLER


+ IEC 61000-4-30 Sınıf-S Uyumlu Ayrık Saniye Güç Arızalarının Ölçümü
+ IEC 61557-12 Sınıf 0.1 Gerilim/Akım RMS için Doğruluk Uyumlu
+ IEC 62053-22 Sınıf 0.1s ve ANSI C12.20 Sınıf 0.1 Aktif Enerji için Doğruluk
+ IEC 62053-24 Sınıf 0,5s Reaktif Enerji için Doğruluk + Çoklu protokol desteği: Modbus-RTU, Modbus-TCP/IP, BACnet-IP, DNP3 TCP, IEC 61850, & SNMP
+ Hızlı ve güvenilir senkrofazör ölçümü için PMU (IEEE C37.118)
+ 512 örneğe/döngüye kadar Dalga Biçimi Yakalama algılama ve COMTRADE formatında saklanma
+ 8 tarife ve 12 fatura dönemine kadar Kullanım Süresi (TOU)
+ 1 döngü RMS ile Hızlı Günlük yakalama
+ Kullanıcı tarafından seçilebilen kayıt aralığı ve parametreleri ile 100'e kadar veri kaydedici
+ Veri gönderisi: HTTP/HTTP'ler, SFTP ve e-posta



Ürün Sipariş No: Acuvim 3


Not: Rogowski CT opsiyondur ve CT değerleri için arayınız.









-



ENERJİ KALİTE ANALİZÖRÜ ACUVIM 3 TANIM

Acuvim 3 gelişmiş güç kalitesi ölçüm cihazları, yüksek hassasiyetli güç kalitesi ölçümü artı gelir sınıfı, IEC Sınıf 0.1S/ANSI C12.20 Sınıf 0.1 (aktif enerji) dört kadranlı güç izleme sağlamak üzere tasarlanmıştır. Senkrofazör uygulamaları desteğiyle, düşüşler, yükselme kesintileri, dengesizlik, titreme ve geçişler gibi gerçek zamanlı güç kalitesi bozukluklarını kaydedebilir ve ayrıca saniyenin altındaki güç kalitesi olayları tarafından tetiklenen kritik dalga biçimlerini yakalayabilir.
Gelişmiş Hızlı Günlük yakalama özelliği, zarar verici güç kalitesi sorunlarının etkisini azaltmak için kritik bilgiler sağlayarak raporlar oluşturup gönderebilir. Kompakt ve sağlam Acuvim 3, geniş bir esnek iletişim protokolleri yelpazesine ve gelişmiş kullanıcı yönetimi ve güvenliğine sahip kullanımı kolay bir arayüze sahiptir.



  PORTATİF PANO İLE GÜÇ KALİTESİ CİHAZINI İSTENEN BÖLGELERE TAŞIYIN VE ŞEBEKENİZİ İZLEYİN VE RAPORLAYIN



-


GÜÇ KALİTESİ RAPORLAMA VE ANALİZİ
+ için güç kalitesi olay algılama

  • 1 döngü RMS'ye dayalı voltaj düşüşü/yükselmesi/kesilmesi
  • 1 döngü RMS'ye dayalı akım düşüşü/yükselmesi
  • 32 kps'ye dayalı geçici aşırı gerilim



+ E-posta bildirimini veya DO/RO'yu tetiklemek için güç kalitesi olayı

+ Dairesel arabellekte 65535'e kadar güç kalitesi olay günlüğü

+ Dalga formu yakalama

  •  Güç kalitesiyle veya manuel olarak tetiklenir
  • 512 örnek/döngüye kadar kullanıcı tarafından yapılandırılabilen örnekleme hızı
  • Kullanıcı tarafından yapılandırılabilen süre (tetikleme öncesi + tetikleme sonrası) 2 döngüden 2 saniyeye kadar @ 512 örnek/döngü
  • COMTRADE formatı, web sayfasından/SFTP'den indirme veya HTTP(ler), FTP, SFTP yoluyla gönderme
    + Hızlı Günlük yakalama
  • Güç kalitesiyle veya manuel olarak tetiklenir
  • 1 döngü RMS ile yakalama
  • Dalga formu yakalama ile aynı, kullanıcı tarafından yapılandırılabilir süre
  • Hızlı günlük raporu, web sayfasından/SFTP'den indirme veya HTTP(ler), FTP, SFTP yoluyla gönderme

+ Raporlama

  • EN50160 uyumluluk raporu

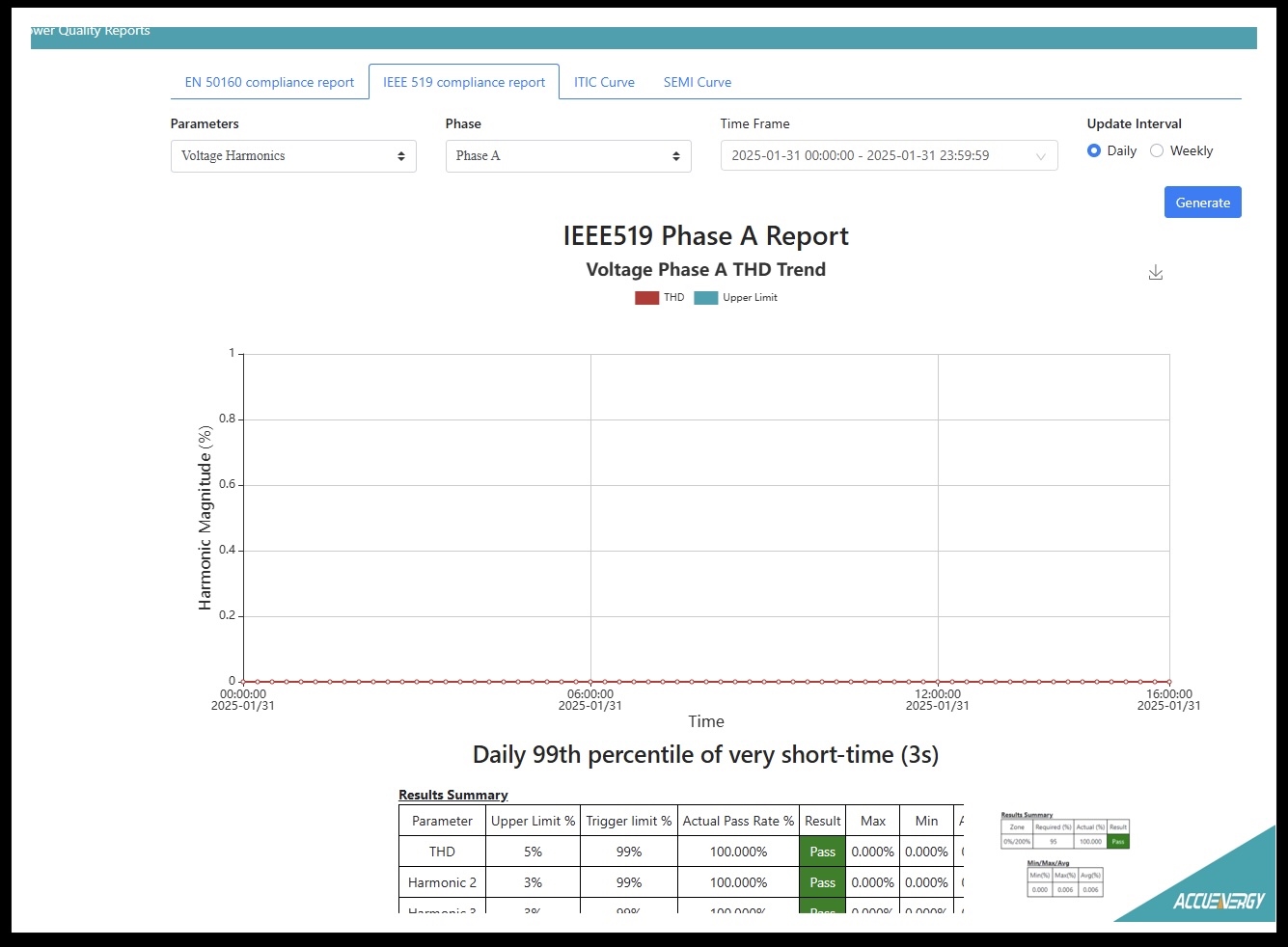

  •  IEEE 519 uyumluluk raporu

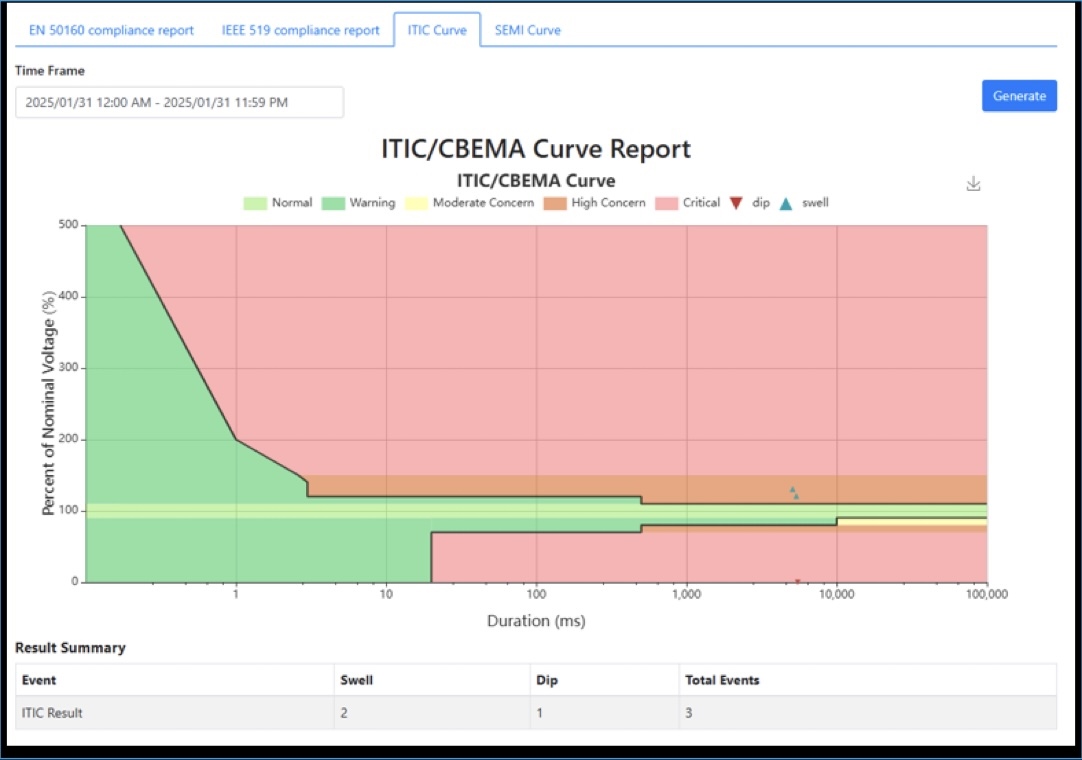

  • ITIC (CBEMA) Eğrisi
  • YARI-F47 Eğrisi
