ADAS/AD Veri Kaydı ve Yapay Zeka Analizi için Endüstriyel Güç Merkezi

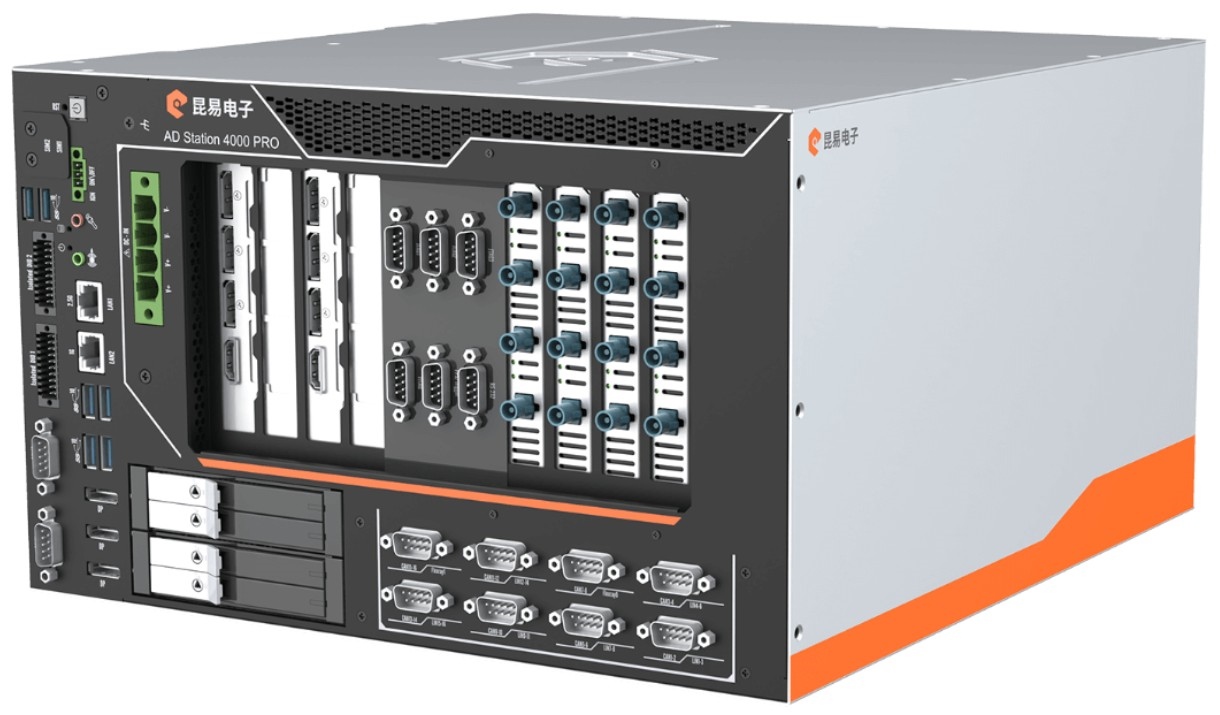

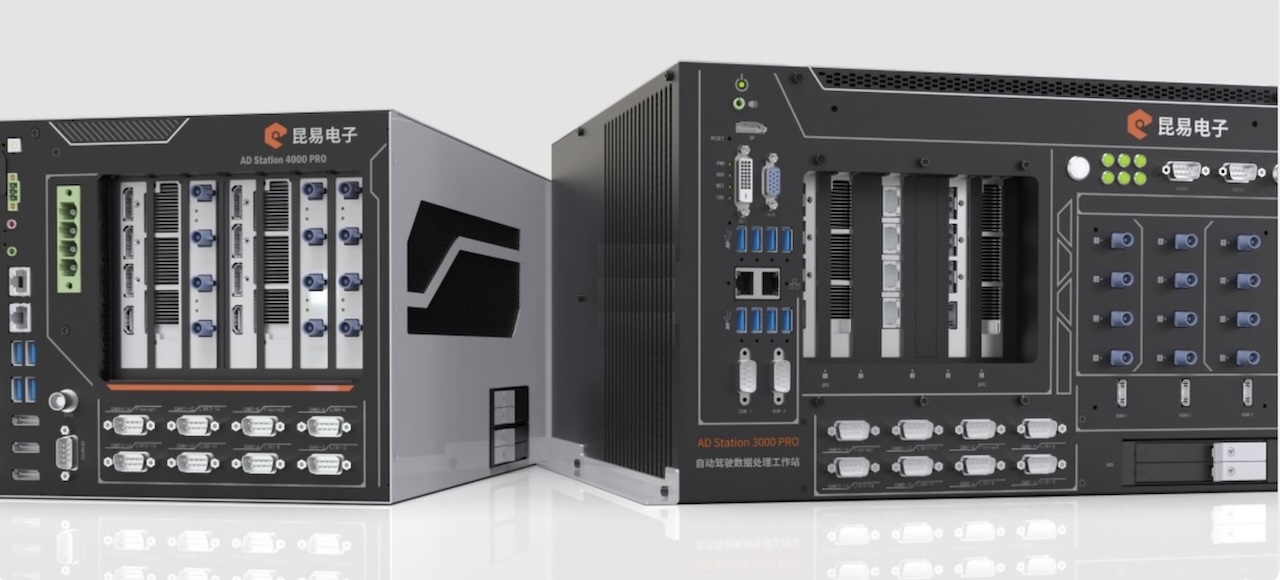

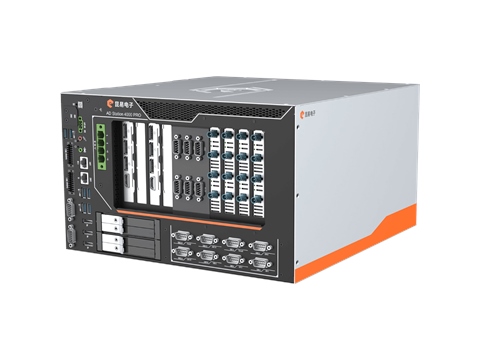

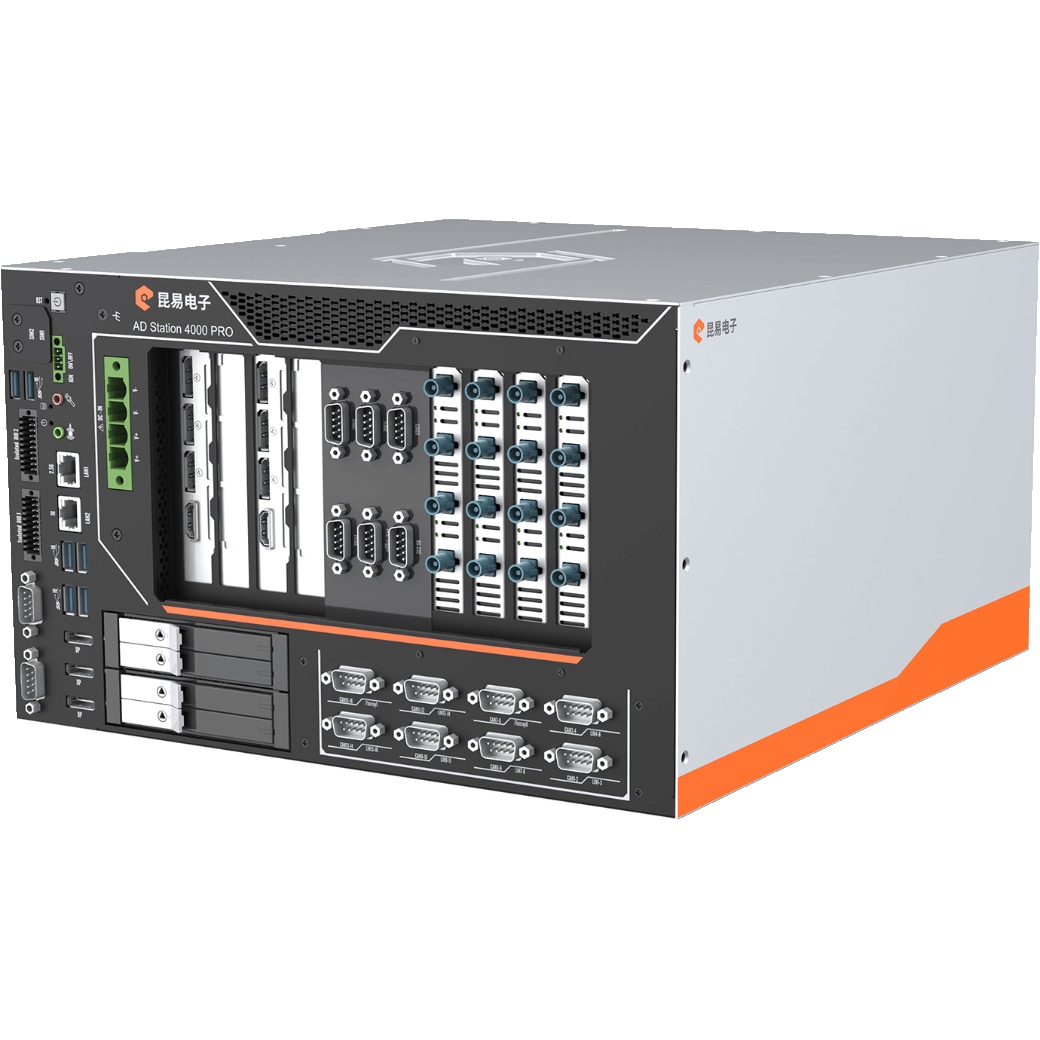

AD STATION 4000
Yüksek Bant Genişliğine Sahip ADAS/AD Veri Kaydedici

Endüstriyel GPU Yapay Zeka Platformu İki Adet RTX 30 Serisi NVIDIA® Grafik Kartını Ve Intel 11. Nesil Core™ İşlemciyi Destekler














AD STATION 4000 ADAS Veri Toplama Cihazı Teknik Özellikleri:

Yüksek Bant Genişliğine Sahip ADAS/AD Veri Kaydedici

Endüstriyel GPU yapay zeka platformu, iki adet RTX 30 Serisi NVIDIA® grafik kartını, Intel 11. nesil Core™ işlemciyi destekliyor.

Ürün Sipariş Kodu: AD STATION 4000


Endüstriyel Yapay Zeka Platformu

AD STATION 4000, Gelişmiş Sürücü Destek Sistemleri (ADAS) ve Otonom Sürüş (AD) teknolojileri için tasarlanmış yüksek performanslı, endüstriyel bir veri kaydedici (data logger) platformudur.

Bu platformun temel özellikleri ve bileşenleri şunlardır:



Temel Bileşenler ve Güç

  • Yüksek Performanslı İşlemci: Sistemin beyni olarak, yüksek işlem gücü ve verimlilik sağlayan Intel 11. Nesil Core™ İşlemci'yi kullanır.

  • Endüstriyel GPU Desteği: Yapay zeka (AI) ve makine öğrenimi iş yüklerini hızlandırmak için tasarlanmıştır. Bu platform, iki adede kadar NVIDIA® RTX 30 Serisi grafik kartını destekleyerek, sensör verilerinin gerçek zamanlı işlenmesi ve analizi için muazzam bir paralel işlem gücü sunar.



Uygulama Alanı

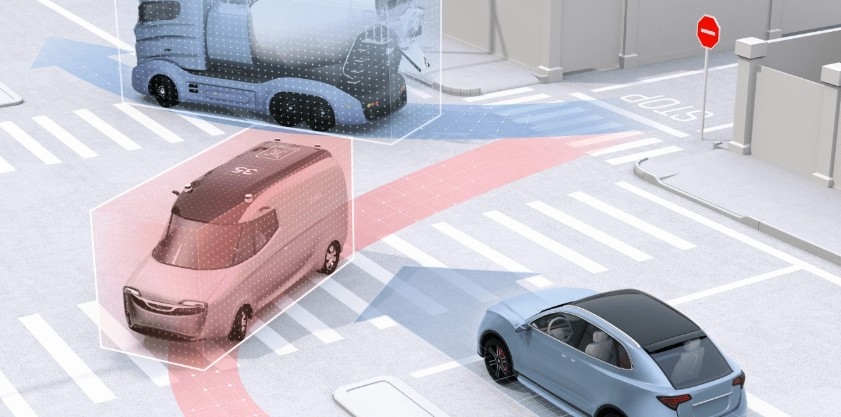

AD STATION 4000, otonom araçlar için çok yüksek bant genişliğine sahip sensör verilerini (örneğin, LiDAR, Radar, yüksek çözünürlüklü kameralar, Otomotiv Ethernet ağları) kaydetmek ve depolamak için kritik öneme sahiptir.

  • Araç İçi Kayıt: Otonom araçların yol testleri sırasında sensörlerden gelen devasa veri hacimlerini (saniyede GB'larca veri) kayıpsız bir şekilde toplamak için tasarlanmıştır.

  • Yapay Zeka Eğitimi ve Doğrulaması: Toplanan veriler, ADAS/AD algoritmalarının eğitilmesi, doğrulanması ve otonom sürüş yazılımlarının geliştirilmesi için kullanılır.



Önemli Noktalar

  • Yüksek Bant Genişliği: Otonom sürüş seviyeleri yükseldikçe artan sensör veri hızlarını yönetebilme yeteneği.

  • Dayanıklı Endüstriyel Tasarım: Araç içi zorlu ortam koşullarında güvenilir bir şekilde çalışmak üzere tasarlanmıştır.

  • Ölçeklenebilirlik: Proje gereksinimleri arttıkça veri kayıt kurulumunun kolayca adapte edilebilmesi ve genişletilebilmesi.

Özellikler

Grafik ve İşleme

Çift RTX 30 Serisi NVIDIA grafik kartını ve Intel 11. Nesil Core™ i9 LGA1151 CPU'yu destekler. 4 SO-DIMM bellek yuvasına sahip olup, 128 GB'a kadar ECC/ECC olmayan DDR4 2133 belleği destekleyerek zorlu uygulamalar için yüksek performans sağlar.

Kamera ve Senkronizasyon

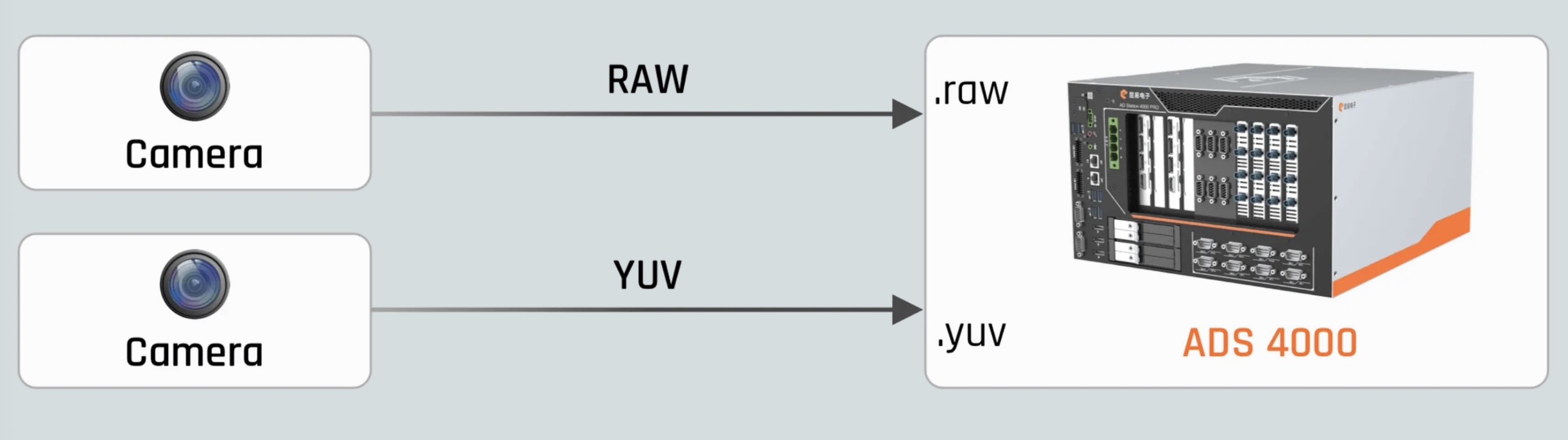

500us ile 1ms arasında yüksek senkronizasyon hassasiyetine sahip 12 kanallı GMSL 1/2 kamera arayüzü içerir, PTP ve GPS (PPS) senkronizasyonunu destekler. Yüksek iletim bant genişliği, RAW/YUV video veri bırakma diski gereksinimlerini karşılar.

Yüksek Performans

V4L2, SocketCAN ve ROS gibi açık veri arayüzlerini destekleyerek etki alanı denetleyicilerinin hızlı prototiplenmesini sağlar. Ham sensör verilerine doğrudan erişim sağlayarak algoritmik modellerin hızlı bir şekilde doğrulanmasını ve yinelemeli olarak test edilmesini kolaylaştırır. Piyasadaki yaygın sensörlere son derece uyumludur.

Uyumluluk ve Uyum Sağlama

Hd kamera: Senyun, SUNNY, Leopard, Lianchuang, Desai, Hikvision, Yinchuang ve diğer üreticilerin GMSL kameraları

Lidar: Hesai LiDAR serisi, Sagitar Juchuang LiDAR serisi, vb.

Akıllı kameralar: Mobileye EyeQ4, Horizon J2/J3, vb.

RTK/IMU: NovAtel, ASENSING, Beidou Satellite, CHCNAV, DAISCH, vb.

AD STATION 4000: Sistem Çekirdeği Özellikleri

Bileşen KategorisiÖzellik
İşlemci (CPU)Intel® Core i9-11900
Yonga SetiIntel® W580 Platform Denetleyicisi
Bellek (RAM)4 x SO-DIMM yuvası, 128 GB'a kadar ECC/ECC olmayan DDR4 2133 desteği
Ethernet Ağ Bağlantısı1 x Gigabit Ethernet (1 Gbps) ve 1 x 2.5G Ethernet (genişletilebilir)
Görüntü Arayüzleri3 x DisplayPort (DP) çıkışı
Seri Portlar4 x COM (RS-232/422/485)
USB Bağlantı Noktaları6 x USB 3.1 Gen2 (10 Gbps)
Araç Ağı (CAN/CAN FD)16 Kanal
Araç Ağı (LIN)15 Kanal
Araç Ağı (FlexRay)2 Kanal
Ses Arayüzü1 x 3,5 mm jak (Mikrofon girişi ve Hoparlör çıkışı)

Depolama ve Genişletme Arayüzleri

Arayüz KategorisiÖzellik
SATA Depolama4 adet sıcak değiştirilebilir (Hot-Swappable) 2,5 inç Katı Hal Diski (SSD) braketi
PCI Express Yuvaları2 x PCIe x16 yuvası (Gen4, 8 şerit)
PCI Express Yuvaları3 x PCIe x16 yuvası (Gen3, 4 şerit)
Mini-PCIe Yuvaları2 x Tam Boy mini-PCIe yuvası
M.2 Yuvaları (Depolama)1 x M.2 2280 M Key yuvası
M.2 Yuvaları (Kablosuz/Modül)1 x M.2 2242 B Key yuvası







Mekanik ve Çevresel Özellikler



Özellik KategorisiDetay
Güç Kaynağı (DC Girişi)1 x 4 çekirdekli tak-çalıştır terminal modülü aracılığıyla 9V'tan 55V'a kadar DC giriş
Kurulum YöntemiRaf Montajı (Rack Mount)
Çalışma SıcaklığıGeniş sıcaklık aralığı: -25°C ila 70°C
Depolama Sıcaklığı-40°C ila 85°C
Nem Oranı%10 ila %90 (yoğunlaşma yok)
