ÜRÜN DETAYI

 Genel Özellikler

• SDR Mimarisi: Yazılım Tanımlı Radyo (Software Defined Radio) mimarisi sayesinde esnek bir yapıya sahiptir. Bu, donanım veya yazılım güncellemeleriyle gelecekteki kablosuz standartları destekleyebileceği anlamına gelir.

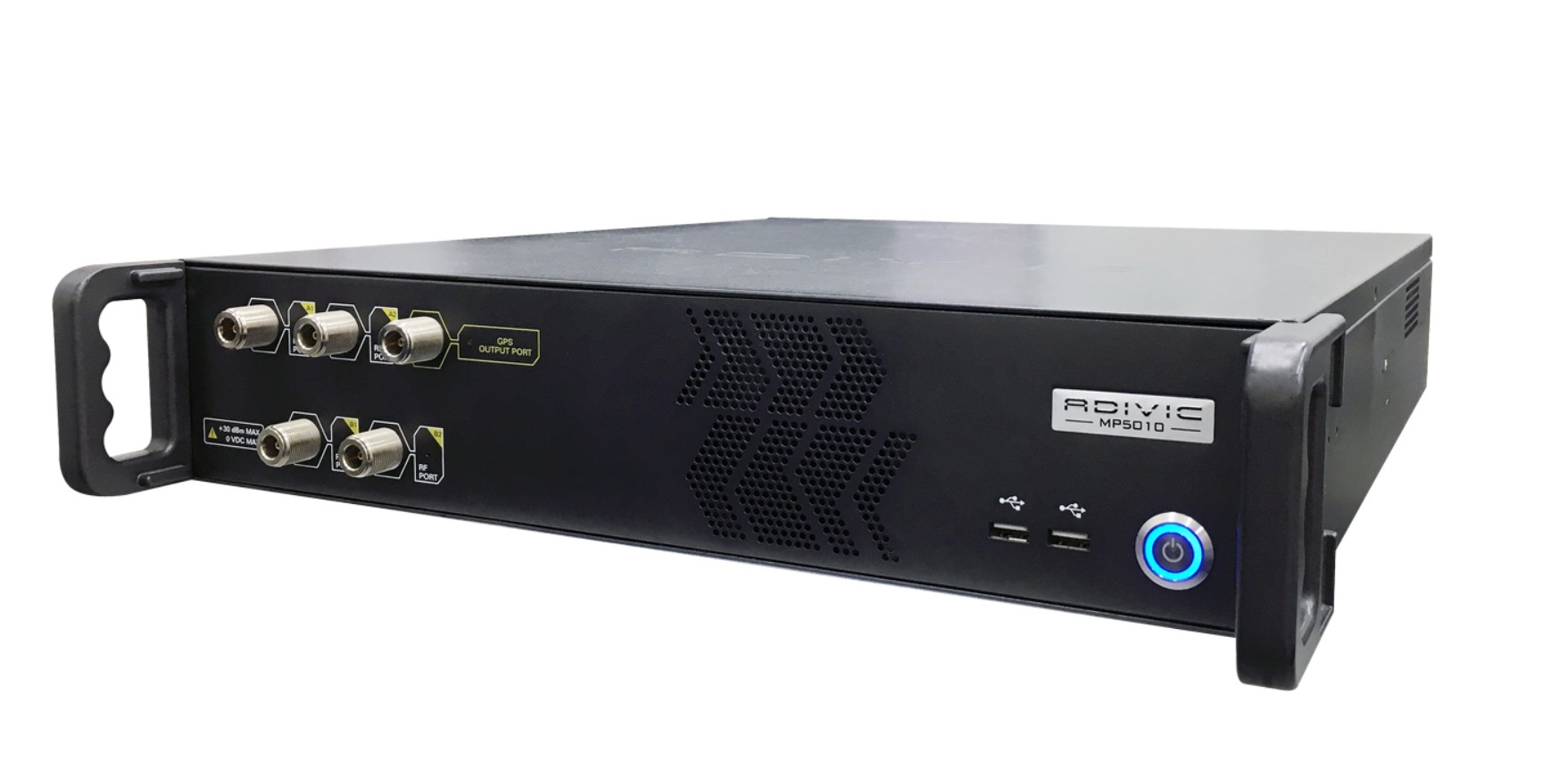

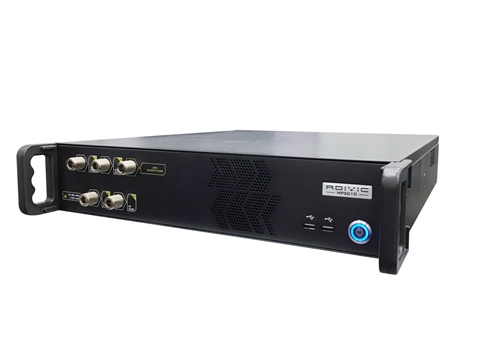

• Hepsi Bir Arada Çözüm: Vektör Sinyal Analizörü (VSA) ve Vektör Sinyal Jeneratörü (VSG) işlevlerini tek bir cihazda birleştirir.

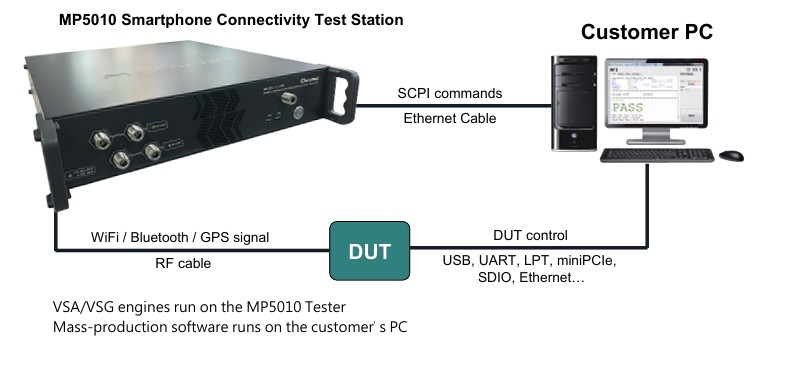

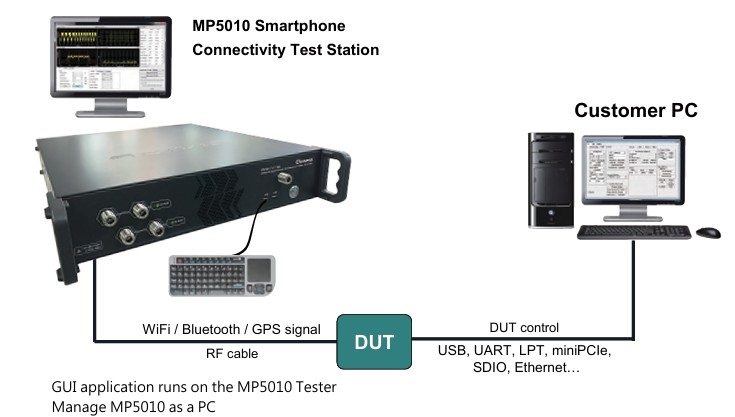

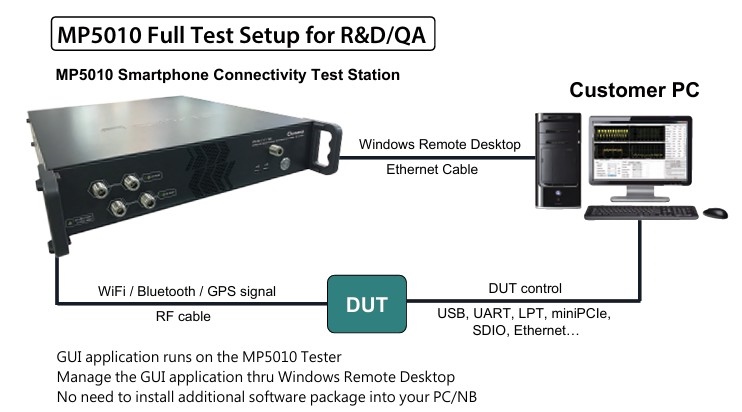

• Kullanım Kolaylığı: Hem Ar-Ge ve Kalite Kontrol (QA) uygulamaları için kullanıcı dostu bir grafiksel arayüz (GUI) sunar hem de üretim otomasyonu için API desteğine sahiptir.

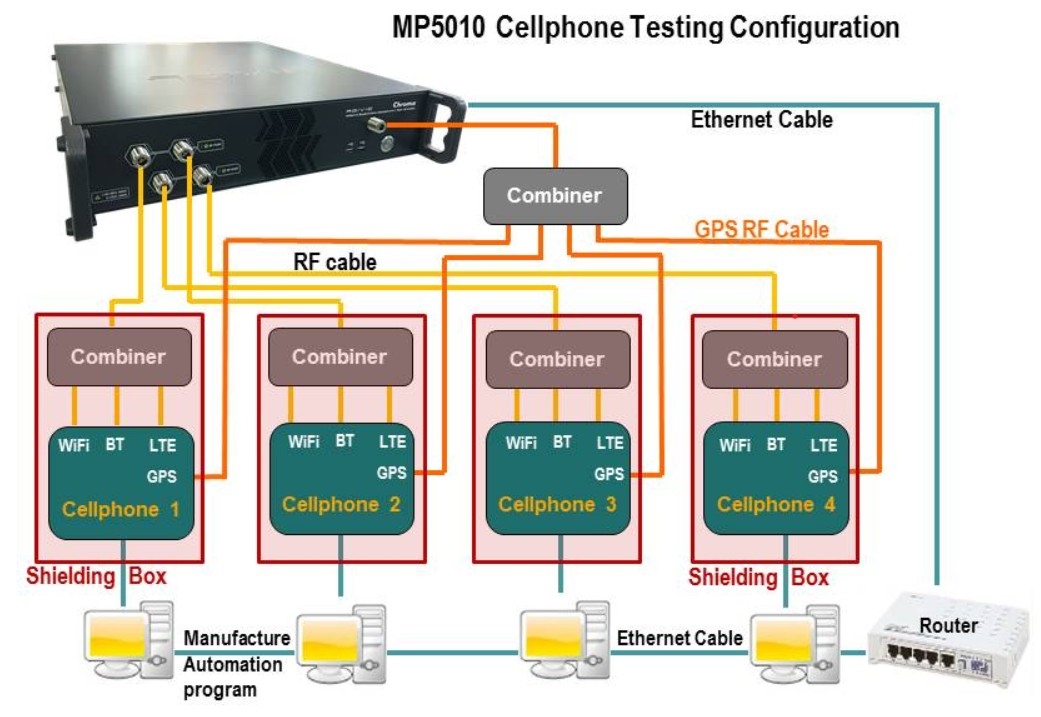

• Otomasyon Desteği: Seri üretimde otomatik test süreçleri için anahtar teslimi (turn-key) yazılım desteği mevcuttur.

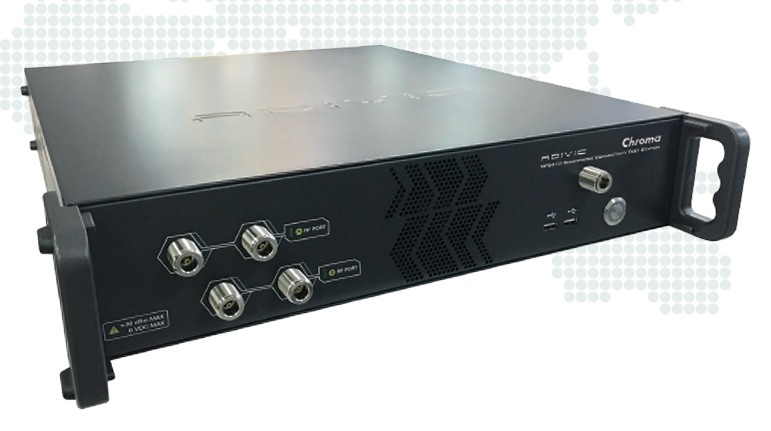

Ürün Sipariş Kodu: MP5010

Fiyat ve Bilgi Al

RF Analizörü: Teknik Özellikler ve Performans

Bu RF analizörü, sinyal ölçümü ve değerlendirmesi için geniş yeteneklere sahip, yüksek performanslı bir cihazdır. Hem laboratuvar hem de saha uygulamalarında güvenilir sonuçlar sunar.

Genel Özellikler

• Giriş Frekans Aralığı: 2150-2600 MHz ve 4900-6000 MHz frekans aralıklarındaki sinyalleri analiz eder. Opsiyonel olarak 300 kHz'den 6 GHz'e kadar tam bant desteği mevcuttur.

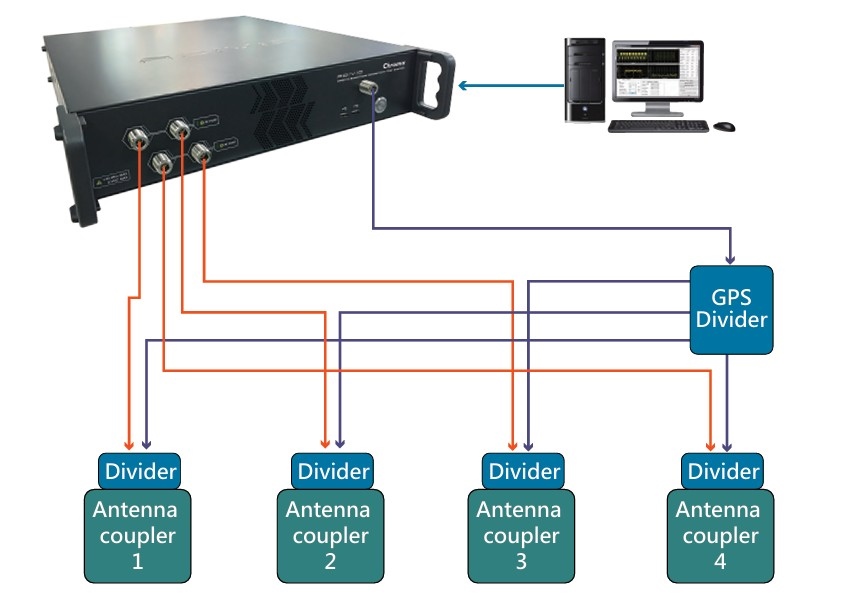

• Bağlantı Portları: Sinyal girişi için 2 adet RF portu bulunur.

• Maksimum Güç Kapasitesi: +30 dBm'e (pik) ve +20 dBm'e (ortalama) kadar sinyal gücüne dayanabilir.

Ölçüm Doğruluğu

• Giriş Gücü Doğruluğu: Sinyal gücü ölçümünde tipik olarak +/-0.5 dB, en kötü koşulda ise +/-0.75 dB hassasiyet sağlar. 0°C ile 50°C arasında bu doğruluk +/-1.0 dB'dir.

• Frekans Kararlılığı: Cihazın frekans kararlılığı oldukça yüksektir. 25°C'de ve 60 dakika ısınma sonrası en fazla +/-50 ppb (milyarda parça) sapma gösterir. Yıllık yaşlanma sapması ise +/-100 ppb'yi geçmez.

Sinyal Kalitesi

• Faz Gürültüsü: Frekansın kararlılığını gösteren faz gürültüsü, 2.4 GHz'de -100 dBc'den ve 5.8 GHz'de -95 dBc'den daha düşüktür. Bu değerler, sinyalin temiz olduğunu gösterir.

• Harmonik Bozulma: Sinyalin saflığını etkileyen harmonik bozulma oranı -70 dBc'den daha azdır, bu da düşük bozulma seviyesine işaret eder.

• IMD3: -10 dBm'de <-70 dBc gibi düşük bir değerle, sinyaller arası etkileşimden kaynaklanan bozulmaları minimuma indirir.

Ek Donanım ve Yazılım Özellikleri

• ADC Çözünürlüğü ve Örnekleme Hızı: 16 bit ADC çözünürlüğü ve saniyede 160 mega örnekleme hızı ile analog sinyalleri yüksek hassasiyetle dijitalleştirir.

• Kanal Sayısı: Standart olarak 1 kanal sunar, isteğe bağlı olarak 8 kanala kadar destekler.

• Çıkış Seviyesi ve Hassasiyet: Çıkış seviyesi -90 dBm ile -160 dBm arasında ayarlanabilir. 1 dB'lik hassas adımlarla (daha düşük seviyelerde 0.5 dB) ayar yapmaya olanak tanır.

• Koruma: Çıkış portu, 1 Watt'a kadar ters RF gücüne ve ±25 VDC'ye kadar doğru akım girişine karşı korumalıdır.

• Kalibrasyon: En iyi performansı korumak için yılda bir kez kalibre edilmesi önerilir.

Çevresel Koşullar

• Sıcaklık ve Nem: 0°C ile 50°C arasında çalışırken, -20°C ile 70°C arasında depolanabilir. Çalışma ve depolama için geniş nem aralıklarına sahiptir.
