ÜRÜN DETAYI

Genel Özellikler

• SDR Mimarisi: Yazılım Tanımlı Radyo (Software Defined Radio) mimarisi sayesinde esnek bir yapıya sahiptir. Bu, donanım veya yazılım güncellemeleriyle gelecekteki kablosuz standartları destekleyebileceği anlamına gelir.

• Hepsi Bir Arada Çözüm: Vektör Sinyal Analizörü (VSA) ve Vektör Sinyal Jeneratörü (VSG) işlevlerini tek bir cihazda birleştirir.

• Kullanım Kolaylığı: Hem Ar-Ge ve Kalite Kontrol (QA) uygulamaları için kullanıcı dostu bir grafiksel arayüz (GUI) sunar hem de üretim otomasyonu için API desteğine sahiptir.

• Otomasyon Desteği: Seri üretimde otomatik test süreçleri için anahtar teslimi (turn-key) yazılım desteği mevcuttur.

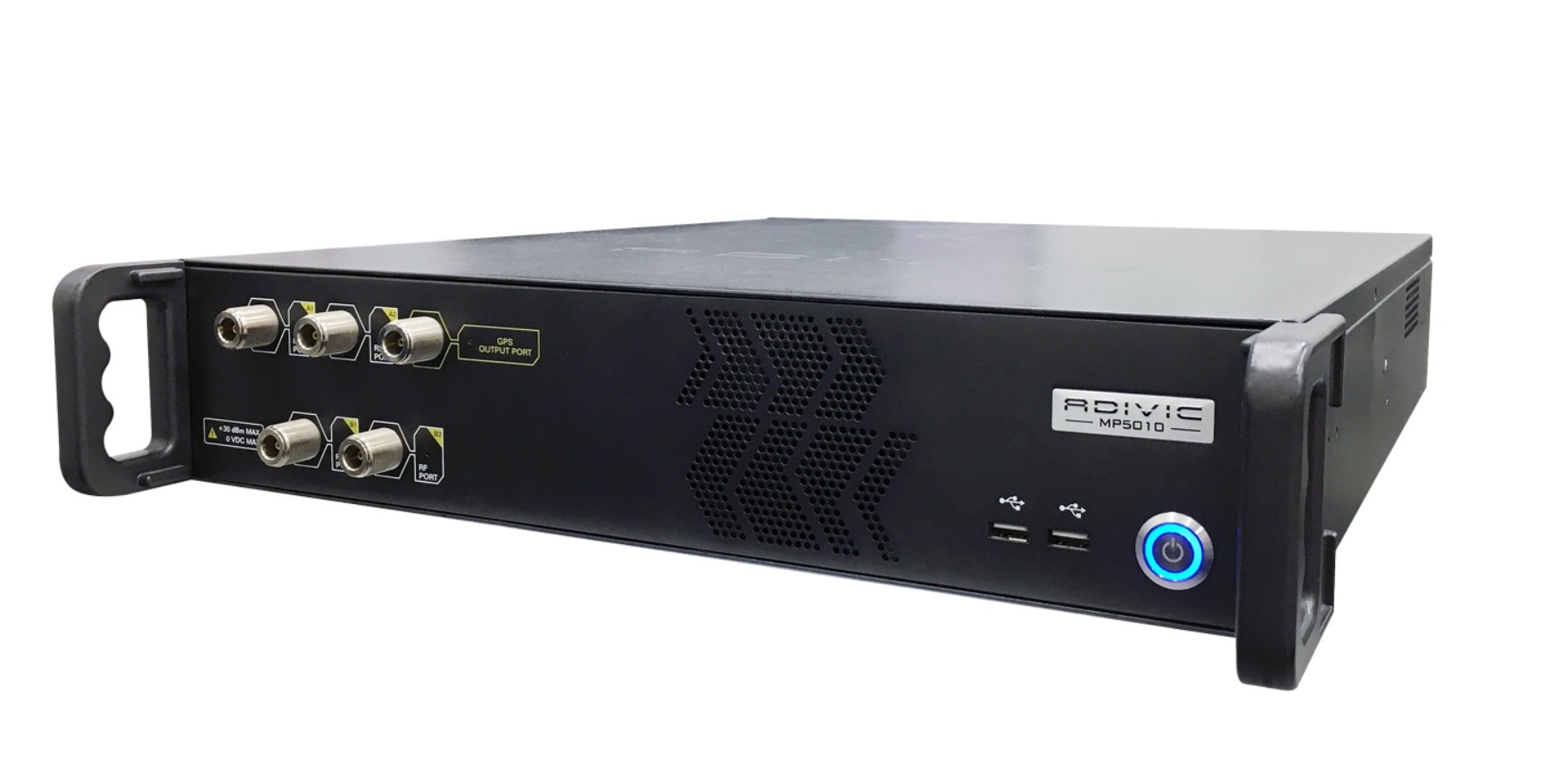

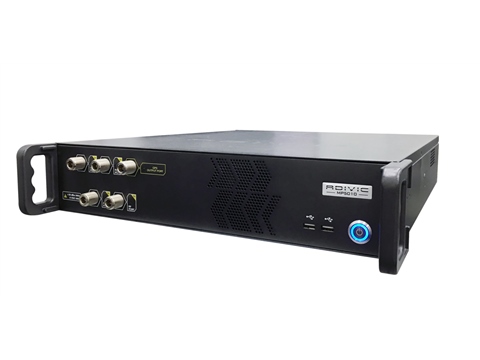

Ürün Sipariş Kodu: MP5010

Fiyat ve Bilgi Al

Genel Özellikler

• SDR Mimarisi: Yazılım Tanımlı Radyo (Software Defined Radio) mimarisi sayesinde esnek bir yapıya sahiptir. Bu, donanım veya yazılım güncellemeleriyle gelecekteki kablosuz standartları destekleyebileceği anlamına gelir.

• Hepsi Bir Arada Çözüm: Vektör Sinyal Analizörü (VSA) ve Vektör Sinyal Jeneratörü (VSG) işlevlerini tek bir cihazda birleştirir.

• Kullanım Kolaylığı: Hem Ar-Ge ve Kalite Kontrol (QA) uygulamaları için kullanıcı dostu bir grafiksel arayüz (GUI) sunar hem de üretim otomasyonu için API desteğine sahiptir.

• Otomasyon Desteği: Seri üretimde otomatik test süreçleri için anahtar teslimi (turn-key) yazılım desteği mevcuttur.

Test Edilebilen Kablosuz Standartlar

• Wi-Fi: 802.11a/b/g/n/ac gibi yaygın Wi-Fi standartlarını destekler.

• Bluetooth: Bluetooth'un V1.x'ten V4.x BLE'ye (Bluetooth Low Energy) kadar olan tüm versiyonlarını kapsar.

• Zigbee: Akıllı ev ve Nesnelerin İnterneti (IoT) uygulamalarında kullanılan Zigbee standardını da destekler.

• GPS: 8 kanala kadar GPS simülasyonu yapabilir. Kullanıcı, her bir uydu için konum ve çıkış gücü seviyesini bağımsız olarak ayarlayabilir.

Ölçüm ve Analiz Yetenekleri

MP5010, sinyal kalitesini detaylı olarak analiz etmek için çeşitli ölçümler sunar:

• EVM (Error Vector Magnitude): Sinyal modülasyon kalitesini ölçer.

• Güç (Power): Sinyal çıkış gücünü ölçer.

• Frekans Hatası (Frequency Error): Sinyalin ideal frekanstan sapmasını belirler.

• IQ Dengesizliği (IQ Imbalance): Sinyal modülasyonundaki faz ve genlik hatalarını tespit eder.

• 20 dB Bant Genişliği (20dB Bandwidth): Sinyalin bant genişliğini ölçer.

• FM Demodülatör Çıkışı (FM Demodulator Output): FM sinyallerini analiz eder.

Gelişmiş Fonksiyonlar

• Programlanmış Dalga Formları: Cihaz, Wi-Fi, Bluetooth ve GPS için önceden programlanmış test dalga formları ile gelir, bu da testlerin anında başlatılmasını sağlar.

• Dalga Formu Oluşturma: Kullanıcıların kendi özel Wi-Fi ve Bluetooth test sinyallerini oluşturmalarına olanak tanıyan yerleşik bir araç içerir.

• Genişletilebilirlik: Gelecekteki kablosuz standartlara (örn. LTE) firmware ve donanım güncellemeleri ile uyum sağlayabilir.

RF Analizörü (RF Analyzer)

Bu bölüm, cihazın bir sinyal analizörü olarak aldığı sinyalleri nasıl ölçtüğünü ve değerlendirdiğini açıklar.

• Giriş Frekans Aralığı: Cihaz, 2150~2600 MHz ve 4900~6000 MHz aralıklarındaki sinyalleri analiz edebilir. İsteğe bağlı olarak 300 kHz~6 GHz tam bant desteği de mevcuttur.

• RF Port Sayısı: Sinyal girişi için 2 adet RF bağlantı noktasına sahiptir.

• IF Bant Genişliği: Ara frekans (IF) bant genişliği 120 MHz'dir.

• Maksimum Giriş Gücü: Cihaz, +30 dBm (pik) ve +20 dBm (ortalama) seviyesine kadar sinyal gücünü kaldırabilir.

• Giriş Gücü Doğruluğu: Sinyal gücü ölçümünde +/-0.75 dB (tipik olarak +/-0.5 dB) doğruluk sağlar. Sıcaklık 0°C ile 50°C arasında iken bu doğruluk +/-1.0 dB'dir.

• Faz Gürültüsü: Frekansın kararlılığını gösterir. 2.4 GHz'de 1 kHz ofsette <-100 dBc, 5.8 GHz'de ise <-95 dBc'den daha düşüktür.

• LO Sızıntısı (LO Leakage): Kendi kendine kalibrasyondan sonra <-50 dBc'den daha azdır.

• Üçüncü Derece Girişler Arası Modülasyon Distorsiyonu (IMD3): Girişteki sinyallerin neden olduğu bozulma miktarıdır. -10 dBm'de <-70 dBc'dir.

• Giriş Geri Dönüş Kaybı: Cihazın giriş portundan yansıyan sinyal miktarını gösterir. 2150-2600 MHz'de > 10 dB, 4900-6000 MHz'de ise > 12 dB'dir.

• ADC Çözünürlüğü: Analog sinyali dijitale çeviren ADC'nin çözünürlüğü 16 bit'tir.

• Örnekleme Oranı: Saniyede 160 mega örnek alabilir.

• Frekans Kararlılığı:

  • Başlangıç Doğruluğu: 25°C'de ve 60 dakika ısınmadan sonra +/-50 ppb (milyarda parça) maksimumdur.

  • Sıcaklık Kararlılığı: 0°C ile 50°C arasında +/-20 ppb maksimumdur.

  • Yaşlanma: Günlük +/-1 ppb, yıllık +/-100 ppb maksimum kayma gösterir.

• Yan Bant Görüntüsü (Sideband Image): Kendini kalibrasyondan sonra <-50 dBc'den daha azdır. Bu, IQ dengesizliğinin düşük olduğunu gösterir.

Frekans Özellikleri

• Frekans Aralığı: 1575.42 MHz (GPS L1 frekansı).

• Isınma Süresi (tipik): Tam performans için 30 dakika ısınma gerekir.

• Frekans Doğruluğu: Maksimum ± 100 ppb (milyarda parça).

• Sıcaklık Kararlılığı: Maksimum ± 100 ppb.

• Yaşlanma (Yıllık): Yılda maksimum ± 100 ppb frekans kayması yaşar.

• Yaşlanma (Günlük): Günde maksimum ± 1 ppb frekans kayması yaşar.

Kanallar

• Kanal Sayısı: Standart olarak 1 kanal, opsiyonel olarak 8 kanal desteği mevcuttur.

• Modülasyon: GPS sinyali BPSK (Binary Phase Shift Keying) modülasyonu kullanır. Sinyal, 1.023 MHz'lik C/A (Coarse/Acquisition) kodu ve 50 bps veri hızıyla gönderilir.

Spektral Saflık

• Faz Gürültüsü (1 KHz ofset): Faz gürültüsü değeri belirtilmemiş.

• Harmonik Bozulma: -70 dBc'den daha az. Bu, sinyalin saf ve temiz olduğunu gösterir.

RF Çıkış Özellikleri

• Normal Çıkış Seviyesi: Sinyal gücü -90 dBm ile -160 dBm arasında ayarlanabilir.

  • Normal Seviye Aralığı: -31.5 dB ile 0 dB arasında referans alınır.

  • Adım Büyüklüğü: -90 dBm ile -145 dBm arasında 1 dB'lik adımlarla, -145 dBm ile -160 dBm arasında ise 0.5 dB'lik daha hassas adımlarla ayarlanabilir.

• Genlik Çözünürlüğü: 1 dB'lik adımlarla hassas ayar yapılabilir.

• Genlik Doğruluğu: ±1 dB'den daha az hata payı bulunur.

• Çıkış Empedansı: 50 Ω (Ohm), standart RF ekipmanlarıyla uyumludur.

• Doppler Kayması: ± 30 KHz'e kadar (1 kanal opsiyonunda) Doppler kayması simülasyonu yapabilir.

RF Çıkışında Aşırı Yük Koruması

• Maksimum Ters RF Gücü: Cihazın çıkış portu, maksimum 1 Watt'a kadar geri gelen sinyal gücüne dayanabilir.

• Maksimum DC Girişi: ± 25 VDC'ye kadar doğru akım (DC) girişine karşı korumalıdır.

Kalibrasyon

• Kalibrasyon Periyodu: Cihazın doğruluğunun korunması için yılda bir kez kalibre edilmesi önerilir.

Çevresel Koşullar

• Çalışma Sıcaklığı: 0°C ile 50°C arasında çalışır.

• Bağıl Nem (Çalışma): %10 ile %90 arasında bağıl nem koşullarına uygundur.

• Depolama Sıcaklığı: -20°C ile 70°C arasında saklanabilir.

• Bağıl Nem (Depolama): %5 ile %95 arasında bağıl nem koşullarında saklanabilir.
