RF SAHA SİNYAL GÜCÜ VE SEVİYESİ ÖLÇÜM CİHAZI

Gelişmiş MIMO Yeteneği ile Üretim Verimliliğini Artırın

5G, Wi-Fi 7 ve UWB Testlerinde Zirve!

75 MHz - 10 GHz Aralığında Kapsamlı RF Performans Analizi!

• 7.125G spesifikasyonunda tanımlanan 5GHz bandını destekleyin
• T6290F, Wi-Fi 6E/7 performans testini destekleyecek
• UWB Ar-Ge testlerini ve hücresel testleri destekleyin
• İki bağımsız alıcı-verici kanalıyla
• ürün ölçüm portlarının sayısını 8'e çıkarıyor
• MIMO testini destekliyor
• 5G NR ve hücresel teknolojileri ve Bluetooth'u destekler
• GNSS, Wi-Fi 7/6E/6 standardını destekler
• UWB ultra geniş bant testini destekleyin

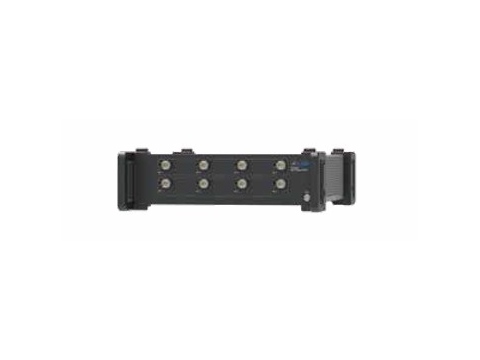

 Ürün Sipariş No : T6290F Radyo Sinyal Test Cihazı

Fiyat ve Bilgi Al

 Radyo Sinyali Test Cihazı Başlıca Özellikleri :

Kablosuz Sentezleyici T6290F, Wifi ve diğer kısa menzilli iletişim teknolojileri için sektörün mevcut ve gelecekteki RF ölçüm test ihtiyaçlarını karşılamak üzere özel olarak tasarlanmış ve ayarlanmıştır. T6290F, 2 GHz bant genişliğiyle 75 MHz-10 GHz testlerini destekler ve 5G spesifikasyonunda tanımlandığı gibi SUB 6G ve 7.125G bantlarında 5G NR testlerini destekleyebilir. T6290F, hücresel testleri desteklerken tüm özellikleri için Wi-Fi 6E/7 performans testlerini ve UWB Ar-Ge testlerini de destekleyecektir. İki bağımsız alıcı-verici kanalıyla ürün, ölçüm portlarının sayısını 8'e çıkararak üretim hattı testlerinin verimliliğini daha da artırır ve MIMO ölçümlerini destekler.

Mükemmel RF indeksi

75M-10GHz frekans bandı testini destekler

2 GHz'e kadar analiz bant genişliğini destekler

Maksimum çıkış gücü 15dBm'ye kadar

Farklı standartlar için opsiyonel ölçüm yazılımı

5G NR ve diğer hücresel teknolojileri, Bluetooth, GNSS\Wi-Fi 7/6E/6 standardı, UWB ultra geniş bant ölçümü dahil olmak üzere çeşitli kısa menzilli kablosuz teknolojilerini destekler.

Çift RF kanalı, her kanal 4 RF portunu destekler, çoklu-DUT paralel testini destekler ve MIMO ölçümlerini destekler.

T6290F: Gelişmiş Kablosuz Test Cihazı Özellikleri

Bu cihaz, kablosuz teknolojilerin test edilmesi için tasarlanmış yüksek performanslı bir araçtır. İşte temel özellikleri:

Genel Özellikler

• Kanallar ve Bağlantı Noktaları: Cihazda 2 bağımsız kanal ve her kanalda 4 TRX (iletim/alım) portu bulunur. Bu, toplam 8 port sayesinde çoklu cihaz veya MIMO (Çoklu Giriş, Çoklu Çıkış) testlerini aynı anda yapabilmenizi sağlar.

• Boyutlar ve Ağırlık: T6290F, 33.2 cm x 9.1 cm x 42.8 cm boyutlarında ve yaklaşık 15 kg ağırlığındadır. Bu yapı, hem laboratuvar hem de üretim ortamları için uygundur.

• Frekans Aralığı: Sinyal testleri için 75 MHz'den 10 GHz'e kadar geniş bir frekans bandını destekler. Modüle edilmiş sinyaller için ise bu aralık 400 MHz ila 9.5 GHz arasındadır.

Sinyal Jeneratörü (SG)

• Frekans Aralığı: Temel yapısında 500 MHz sinyal üretebilirken, ek bir seçenek (K080) ile bu frekans 1000 MHz'e çıkarılabilir.

• Çıkış Seviyesi: Frekansa göre farklı aralıklarda sinyal gücü sunar. Örneğin, 75 MHz ile 6 GHz arasında -130 dBm ile +15 dBm arasında sinyal üretebilir.

• Doğruluk: Sinyal çıkış seviyesi, yüksek hassasiyetle kontrol edilir. 8 GHz'e kadar olan frekanslarda, belirli güç seviyeleri için doğruluk oranı ±0.6 dB gibi oldukça yüksektir.

Sinyal Analizörü (SA)

• Sinyal Bant Genişliği: Temel yapılandırmada 500 MHz, K080 seçeneği ile 2000 MHz (2 GHz) bant genişliğini analiz edebilir. Bu özellik, yüksek bant genişliği kullanan Wi-Fi 7 gibi teknolojilerin testinde kritik öneme sahiptir.

• Maksimum Giriş Seviyesi: Cihaz, sürekli girişlerde +30 dBm gücüne kadar sinyallere dayanıklıdır.

• Doğruluk: Gelen sinyallerin gücünü yüksek hassasiyetle ölçer. 6 GHz'e kadar olan frekanslarda, -50 dBm üzeri giriş seviyeleri için doğruluk ±0.6 dB'dir.
