ÜRÜN DETAYI

RF SAHA SİNYAL GÜCÜ VE SEVİYESİ ÖLÇÜM CİHAZI

• 7.125G spesifikasyonunda tanımlanan 5GHz bandını destekleyin
• T6290F, Wi-Fi 6E/7 performans testini destekleyecek
• UWB Ar-Ge testlerini ve hücresel testleri destekleyin
• İki bağımsız alıcı-verici kanalıyla
• ürün ölçüm portlarının sayısını 8'e çıkarıyor
• MIMO testini destekliyor
• 5G NR ve hücresel teknolojileri ve Bluetooth'u destekler
• GNSS, Wi-Fi 7/6E/6 standardını destekler
• UWB ultra geniş bant testini destekleyin

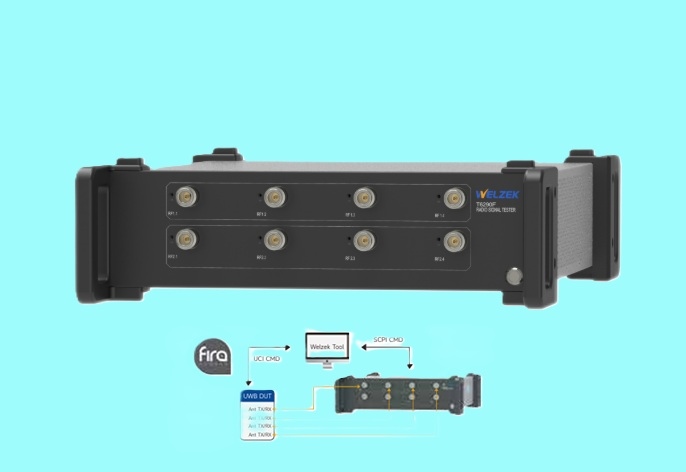

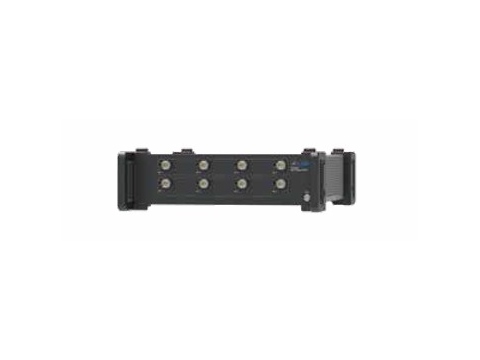

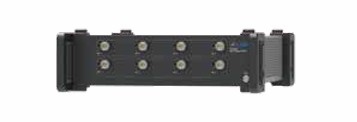

 Ürün Sipariş No : T6290F Radyo Sinyal Test Cihazı

Fiyat ve Bilgi Al

 Radyo Sinyali Test Cihazı Başlıca Özellikleri :

Kablosuz Sentezleyici T6290F, Wifi ve diğer kısa menzilli iletişim teknolojileri için sektörün mevcut ve gelecekteki RF ölçüm test ihtiyaçlarını karşılamak üzere özel olarak tasarlanmış ve ayarlanmıştır. T6290F, 2 GHz bant genişliğiyle 75 MHz-10 GHz testlerini destekler ve 5G spesifikasyonunda tanımlandığı gibi SUB 6G ve 7.125G bantlarında 5G NR testlerini destekleyebilir. T6290F, hücresel testleri desteklerken tüm özellikleri için Wi-Fi 6E/7 performans testlerini ve UWB Ar-Ge testlerini de destekleyecektir. İki bağımsız alıcı-verici kanalıyla ürün, ölçüm portlarının sayısını 8'e çıkararak üretim hattı testlerinin verimliliğini daha da artırır ve MIMO ölçümlerini destekler.

Mükemmel RF indeksi

75M-10GHz frekans bandı testini destekler

2 GHz'e kadar analiz bant genişliğini destekler

Maksimum çıkış gücü 15dBm'ye kadar

Farklı standartlar için opsiyonel ölçüm yazılımı

5G NR ve diğer hücresel teknolojileri, Bluetooth, GNSS\Wi-Fi 7/6E/6 standardı, UWB ultra geniş bant ölçümü dahil olmak üzere çeşitli kısa menzilli kablosuz teknolojilerini destekler.

Çift RF kanalı, her kanal 4 RF portunu destekler, çoklu-DUT paralel testini destekler ve MIMO ölçümlerini destekler.

Kanallar ve Bağlantı Noktaları

Kanallar ve portlar Maksimum           2 kanal, kanal başına 4 TRX portu

Boyutlar                                         G332,2 mm, Y91,2 mm, D428,2 mm, saplı

Ağırlık                                                yaklaşık 15 kg

Frekans aralığı                                 75MHz ila 10000MHz (monofonik sinyal)

                                                           400MHz ila 9500MHz (modüle edilmiş sinyal)

Sinyal Jeneratörü

Frekans aralığı                              500MHz (temel yapılandırma)

                                                             1000MHz (K080 opsiyon desteği)

VSA kapalıyken çıkış seviyesi aralığı (yarım dubleks modu):

75 MHz ila 6000 MHz: -130 dBm ila +15 dBm

6000 MHz ila 8000 MHz: -120 dBm ila +10 dBm

8000 MHz ila 10000 MHz: -100 dBm ila 0 dBm

(3000 MHz ve 6000 MHz hariç minimum çıkış seviyesi)

Çıkış seviyesi doğruluğu

75MHz ila 8000MHz: ±0,6 dB, çıkış seviyesi ≥ -120dBm (sürekli dalga (CW) için)

75MHz ila 8000MHz: ±1,6 dB, -130dBm ≤ çıkış seviyesi < -120dBm (sürekli dalga (CW) için)

8000MHz ila 10000MHz: ±2,0 dB, çıkış seviyesi ≥ -80dBm (sürekli dalga (CW) için)

Entegre faz gürültüsü

< 0,13 derece (1 kHz ila 100 MHz), 400 MHz ila 9500 MHz

Sinyal analizörü

Sinyal bant genişliği 500MHz (temel yapılandırma)

                                        2000MHz (K080 seçeneği desteklenir)

Maksimum giriş seviyesi aralığı  +30 dBm, sürekli giriş

Giriş seviyesi doğruluğu

75MHz ila 6000MHz: ±0,6 dB, giriş seviyesi > -50 dBm (sürekli dalga (CW) için)

6000MHz ila 10000MHz: ±1,0 dB, giriş seviyesi > -50 dBm (sürekli dalga (CW) için)

Entegre faz gürültüsü

<0,13 derece (1 kHz ila 100 MHz), 75 MHz ila 10000 MHz
