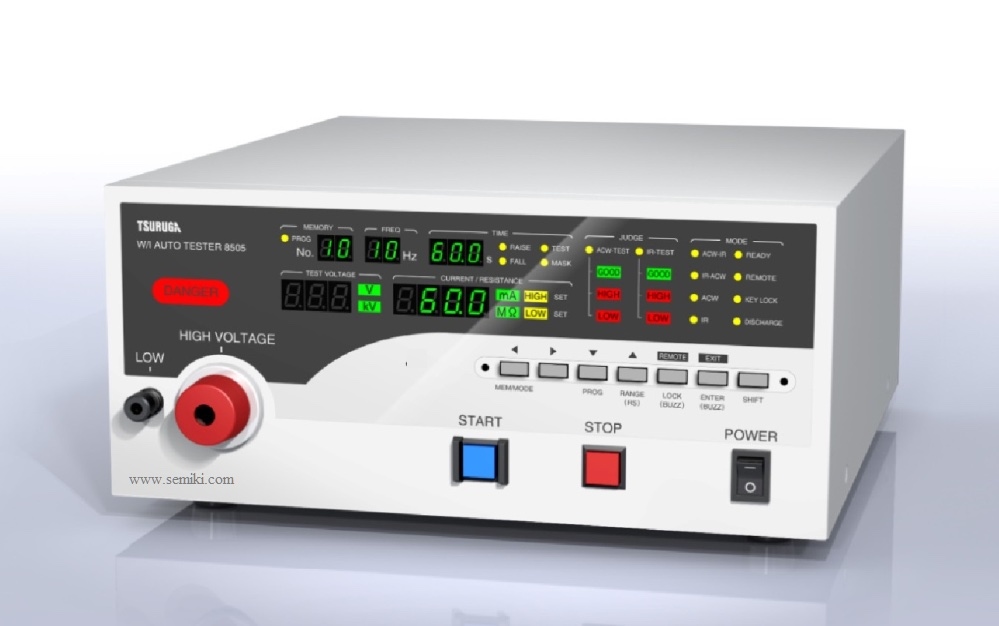

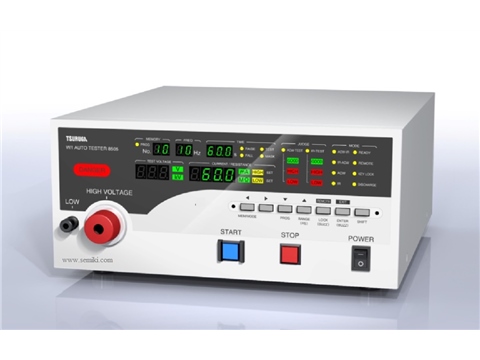

AC HIPOT & İZOLASYON DİRENCİ TEST CİHAZI 8505



JAPONYADA ÜRETİLDİ VE DÜNYA KULLANIYOR...



Yüksek Gerilim ve Dayanım Testin verimliliğini ve güvenilirliğini artırın
Yeni tasarım PWM gücünü benimseyin ve kararlı test voltajını gerçekleştirin


DIN VDE 0100-600 (VDE 0100-600):2008-06 VE DIN EN 61557-2 (VDE 0413-2):2008-02. STANDARTLARA GÖRE ÖLÇÜM CİHAZI







elektrikli-aletler-test-cihazı





 Özellikleri:
■ Yükselme süresi ile kullanılabilir. Dayanma gerilimi test geriliminin düşme zamanı ayar fonksiyonu
■ Maksimum 16 model dayanım gerilimi testinin sürekli çalışması mümkündür (Bireysel dayanım gerilimi testi sırasında)
■ Gerilim test gerilimine karşı dayanıklılık AC5kV , DC25V'den 1000V'a kadar izolasyon direnci test gerilimi (6 aralık)
■ Veri depolama için kullanışlı bir yardımcı yazılım sağlanır
■ Uzak G/Ç, RS-232C ve USB arabirimi ile
■ Kilit işlevi, tuş kilidi işlevi vb. gibi güvenlik odaklı tasarım



Ürün Sipariş Kodu : MODEL 8505



dielektrik-test-cihazı



İzolasyon isleme cihazları (IMD), bölüm 61.3.3 DIN VDE 0100-600 (VDE 0100-600):2008-06 uyarınca

8505 ile test edilen cihaza gereksiz stres uygulamadan dayanma gerilimi testi yapmak mümkündür. Dayanım gerilimi testi için 0,2 s'den ve yalıtım direnci testi için 0,2 s'den itibaren test süresi olan yüksek hızlı tepki tipidir. Yalıtım direnci testi, testin bitiminden sonra test edilen cihaza elektrik yüklerini otomatik olarak boşaltan bir fonksiyonla mevcuttur.

Ürün Teknik Özellikleri







Dayanma gerilimi test bölümü
• Test gerilimi
çıkış voltajı : AC0.2~5.00kV
Çıkış kapasitesi : 100VA(5kV, 20mA)
Voltaj uygulama yöntemi : Sıfır geçiş anahtarı
Uygulanan voltaj ayarı : Dijital ayar(Çözünürlük 0.01kV)
Gerilim ölçümü
Menzil : 0,00 ila 6,00kV
              (Çözünürlük 0.01kV)
              Doğruluk ‡ (rdg'nin %1,5'i)
Akım ölçüm
             Menzil : 0,00 ila 20,00mA (Çözünürlük 0.01mA)
             Doğruluk + (rdg.'nin %2'si +0.05mA)
) Test sonucu değerlendirmesi
Yöntem : Üst limit analog karşılaştırıcı
Üst limit ve alt limit dijital karşılaştırıcı
Ayar.   Üst sınır 0,01 - 20,00mA
            Alt sınır 0,01 ila 19,99mA / KAPALI
            (Çözünürlük 0.01mA)
Koşullar :Üst limit değeri > Akım kaçağı > Alt limit değeri ••İYİ
                Üst limit ayar değeri Akım sızıntısı •..... YÜKSEK NG
                Alt limit ayar değeri ≥Akım kaçak ••.....DÜŞÜK NG
               Doğruluk : Ayar değeri için ‡ (rdg. +0.05mA'nın %2'si)
Test zamanı
Menzil : 0.1 - 999s (Zamanlayıcı kapatma fonksiyonu ile)
Görüntülemek : Zamanlayıcı AÇIK olduğunda Kalan süre görüntülenir
                            Zamanlayıcı KAPALI olduğunda :Geçen zaman göstergesi
Yükselme zamanı ve Düşme zamanı ayarı
İşlev : Test volt çıkışının yükselme/düşme süresini ayarlayın
Menzil : 0.1 - 999s (Düşme zamanı KAPALI fonksiyonu ile)

Yalıtım direnci test bölümü
Test voltajı
Anma gerilimi : DC25/ 50/ 100/ 250/ 500/ 1.000V
açık volt : Nominal voltajın %130'u dahilinde
Anma akımı : 1mA
Kısa devre currer : 15mA'nın altında
Görüntülemek : 0 ila 9990M 2
• Test sonucu değerlendirmesi
Yöntem : Üst ve alt limit dijital karşılaştırıcı
Menzil : 0,001 ila 9990M0
Koşullar : Üst limit değeri > Gösterge değeri • •İYİ
Görüntülenen değer >Alt sınır değeri••-İYİ
Üst sınır değeri ≤Görüntülenen değer••• YÜKSEK NG
Alt limit değeri ≥ Ekran değeri•-DÜŞÜK NG
• Test zamanı
Ayar : 0,2 - 99,9 sn (Zamanlayıcı KAPALI işleviyle)
Çözünürlük : 0.1s
Zaman göstergesi : 0.0 - 99.9
Maske süresi : 0,1 ila 99,9 sn (Maske süresi <Test süresi)

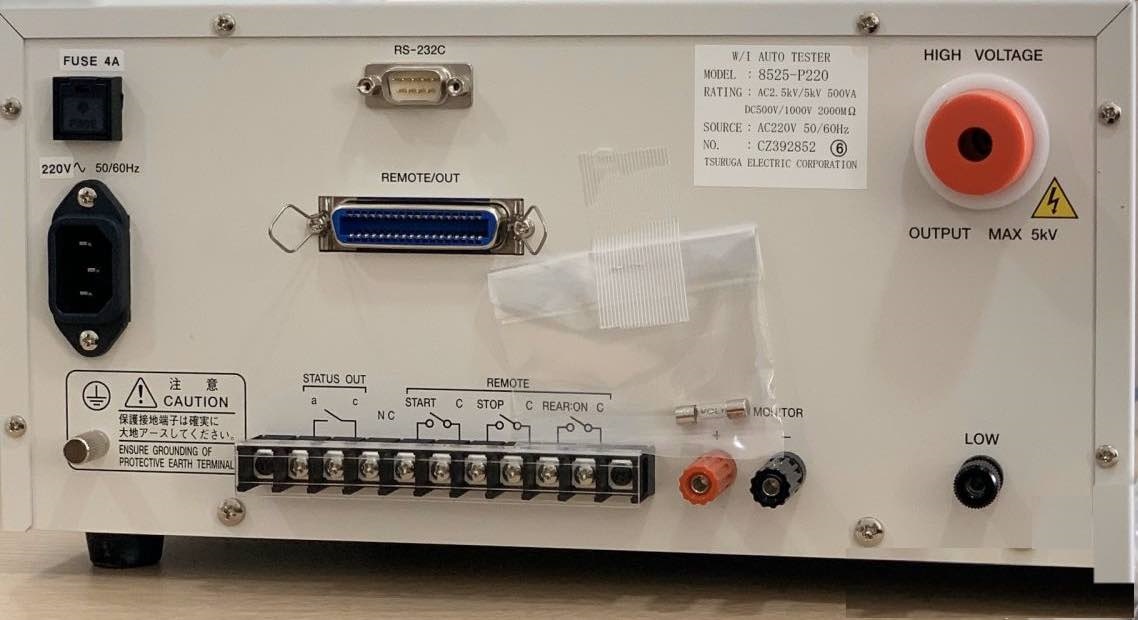

Arayüz
• Uzak ÇIKIŞ konektörü
• RS-232C arayüzü
• USB2.0 arayüzü
