Yeni nesil yüksek kapasiteli pil için hassas OCV/IR testi

Temel Özellikler

Sektörün en doğru ve yüksek hızlı OCV/IR test performansı
Olağanüstü tekrarlanabilirliği korurken daha kısa test süreleri
İki test cihazı, herhangi bir müdahale olmaksızın birlikte çalışır
Kanal-özel düzeltme ve isteğe bağlı multiplexer
Denetim sistemlerinin sorunsuz kurulumunu destekler
Yüksek dayanıklılık ve uzun vadeli, istikrarlı test sistemi operasyonları

Ürün Sipariş Kodu : BT6065, BT6075

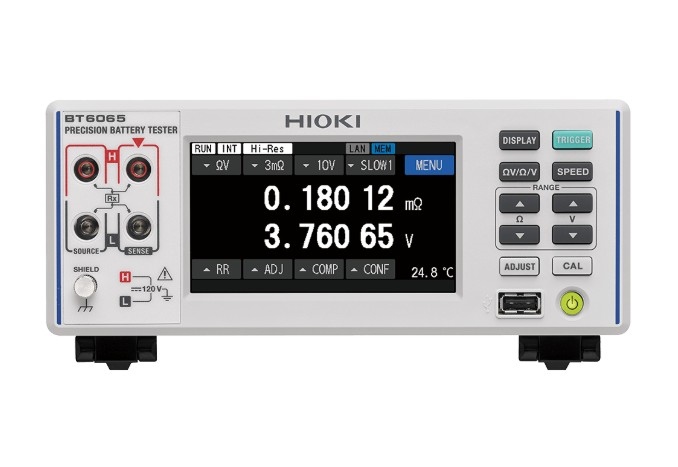

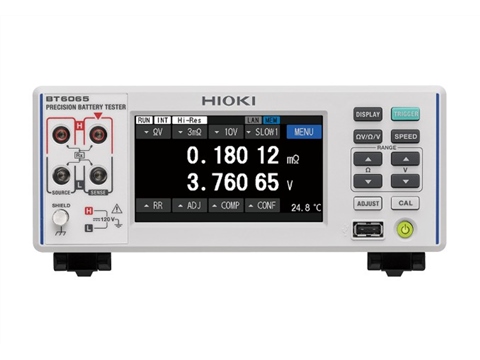

Hassas Akü Test Cihazı BT6065
Oluşum ve yaşlanma sürecinin hat içi testi. Hücre tarama için OCV/AC-IR testi.

Voltaj göstergesi: 6-1/2 basamak
Maksimum DCV çözünürlüğü: 10 µV
Maks. AC-IR çözünürlüğü: 0,01 µΩ

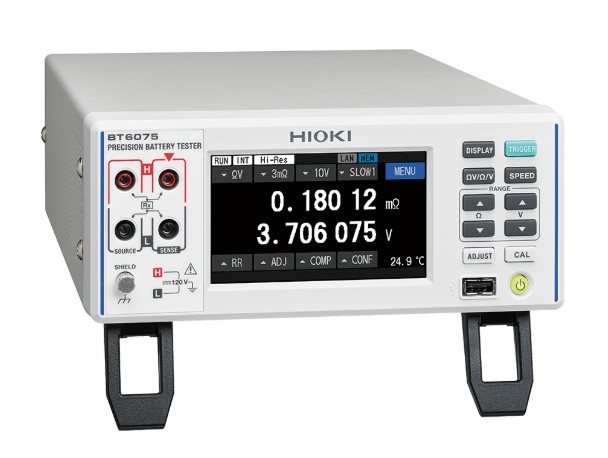

Hassas Pil Test Cihazı BT6075
Başlangıç ve hat sonu (BOL, EOL) testi. Yüksek hassasiyetli hücre derecelendirmesi için.

Voltaj göstergesi: 7-1/2 basamak
Maksimum DCV çözünürlüğü: 1 µV
Maks. AC-IR çözünürlüğü: 0,01 µΩ

Model No. (Sipariş Kodu)

BT6065	Yüksek hassasiyetli hücre derecelendirmesi, Maksimum AC-IR çözünürlüğü: 0,01 μΩ, Maksimum DCV çözünürlüğü: 10 μV
BT6075	Yüksek hassasiyetli hücre derecelendirmesi, Maksimum AC-IR çözünürlüğü: 0,01 μΩ, Maksimum DCV çözünürlüğü: 1 μV

AC-IR ve DCV ölçümleri için olağanüstü tekrarlanabilirlik

Mükemmel direnç ölçüm çözünürlüğü ve doğruluğu

AC-IR 10 nΩ çözünürlük sunar.
300 mA ölçüm akımında, düşük dirençli pillerin incelenmesi için uygun mükemmel bir SN oranıyla kararlı ölçüm verileri elde edilir.

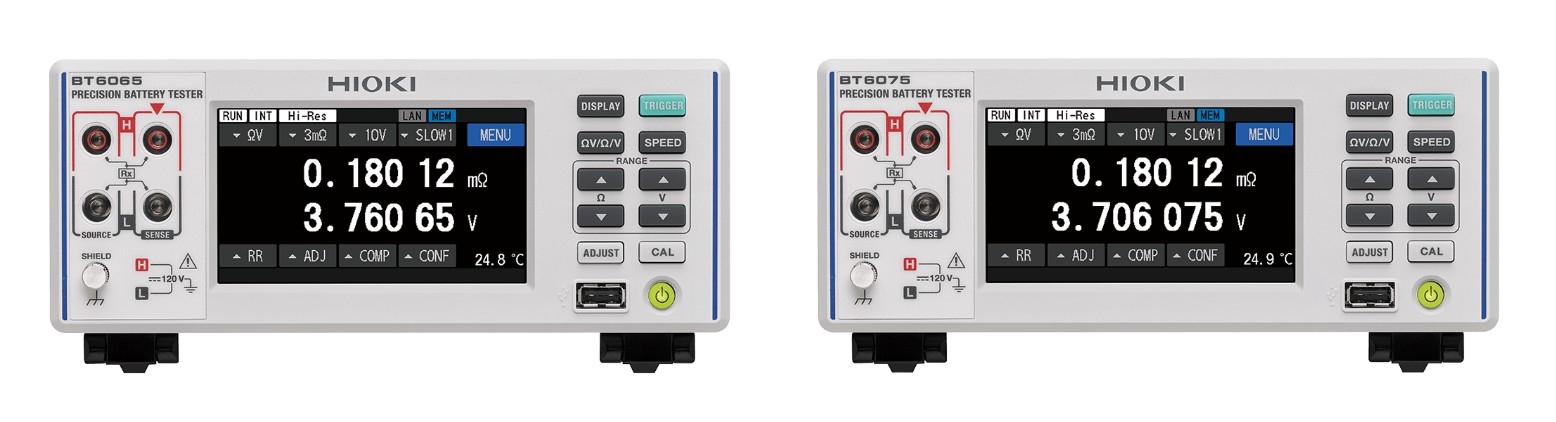

Hem BT6065 hem de BT6075 için ortak

±0,08% okuma ±0,08 µΩ (ölçüm akımı 300 mA)
±0,08% okuma ±0,5 µΩ (ölçüm akımı 100 mA)

Yüksek hassasiyetli bir voltmetre ile karşılaştırılabilir voltaj ölçüm doğruluğu

OCV/IR testi için ek voltmetreye gerek yoktur.
Biri 7-1/2 basamaklı (1 µV çözünürlük) ve diğeri 6-1/2 basamaklı (10 µV çözünürlük) olan her iki model de eşsiz ölçüm doğruluğuna sahiptir.

BT6075

7-1/2 Basamak (1 µV çözünürlük)
±0,0012% okuma ±11 µV

BT6065

6-1/2 Basamak (10 µV çözünürlük)
±0,002% okuma ±20 µV

Kolay, güvenilir paralel test sunar

MIR modu ile kararlı ölçüm (karşılıklı girişim azaltma)

Normalde, karşılıklı girişim, yakın mesafede bulunan iki pil test cihazıyla eş zamanlı ölçümler yapıldığında ölçülen değerlerin dalgalanmasına neden olur. MIR modu, istikrarlı ölçüm sağlamak için karşılıklı girişimi azaltır. Bu özellik, iki test cihazıyla doğru, yüksek hızlı paralel test yapmayı mümkün kılar.

Senkronizasyon kabloları gibi ek aksesuarlara gerek yok
Darbe çıkış fonksiyonu olarak bilinen eski bir teknolojinin aksine, MIR modu güvenilir paralel test yapmayı kolaylaştırır.

Bitişik pillerin neden olduğu girdap akımlarının etkilerinin doğru bir şekilde telafi edilmesi

Bireysel kanalların referans ayarlaması ile telafi edilmesi

Bir tepsideki pil sıraları ölçülürken, bitişik pillerin metal muhafazalarında oluşan girdap akımları ölçüm hatasına neden olur.
Gerçek pilleri referans olarak kullanarak girdap akımlarının etkilerini doğru bir şekilde telafi eden referans ayarlama işlevi daha doğru ölçüm sağlar.

Referans ayarlaması: 528 kanala kadar
Altı pile kadar (6 × 528 kanal) ayar verileri, "panel kaydetme" özelliği kullanılarak cihaza kaydedilebilir.

Test sistemlerinin uzun vadeli güvenilirliğinin artırılması

Rota direnci toleransını önemli ölçüde iyileştirmek

Rota direnci, belirli bir test sistemindeki kablolama direnci ve prob temas direncinin toplam değerini ifade eder. BT6065 ve BT6075 yüksek rota direnci toleransına sahip olduğundan, prob bozulması ve artan röle temas direnci karşısında yüksek dayanıklılık sağlar. Bu, çalışma süresini iyileştirirken ani test sistemi durmalarını önler.

50 Ω: 100 mA veya daha az ölçüm akımıyla (tüm aralıklar)
10 Ω: 300 mA ölçüm akımıyla (sadece 3 mΩ aralığı)

Rota direncinin izlenmesi ve bir ölçüm hatası oluşmadan önce bir uyarının görüntülenmesi

Rota direnci izleyicisi ile hataları sürekli olarak izleyin

Rota direnci izleyicisi, 4 terminalli ölçüm için ayrı kablolama rotası direnç değerlerini görüntüler. Bu özellik, prob aşınması ve kablo kopması gibi kablolama hatalarını sürekli olarak izlemenizi sağlar. Bu özellik, hangi probun değiştirilmesi gerektiğine dair sayısal tabanlı kararlar almanıza yardımcı olarak bakım ihtiyaçlarını tahmin edebilir ve işletme maliyetlerini düşürebilir.

Çift eşik ayarları (UYARI, BAŞARISIZ)
Ω ve V için rota direncini aynı anda ölçerek test güvenilirliğini iyileştirin

Kusursuz sistem entegrasyonu

Komut uyumluluk modu

Önceki BT3562A modelinden gelen iletişim komutları herhangi bir değişiklik yapılmadan kullanılabilir. Sonuç olarak, sadece pil test cihazlarını değiştirebilir ve yeni kurulan ekipmanın düzgün çalıştığını hemen doğrulayabilirsiniz.

Direnç ölçüm aralıkları (YÜKSEK ÇÖZÜNÜRLÜK AÇIK)	[Aralık (Ölçüm akımı), Doğruluk (SLOW2), Maksimum görüntüleme değeri, Çözünürlük] 3 mΩ (300 mA), ±%0,08 okuma. ±0,08 μΩ, 5,10000 mΩ, 0,01 μΩ 3 mΩ (100 mA), ±%0,08 okuma. ±0,50 μΩ, 5,10000 mΩ, 0,01 μΩ 30 mΩ (100 mA), ±%0,08 okuma. ±0,5 μΩ, 51,0000 mΩ, 0,1 μΩ 300 mΩ (10 mA), ±%0,08 okuma. ±5 μΩ, 510.000 mΩ, 1 μΩ 3 Ω (1 mA), ±0,10% okuma. ±50 μΩ, 5,10000 Ω, 10 μΩ 30 Ω (100 μA), ±0,15% okuma. ±0,5 mΩ, 51,0000 Ω, 100 μΩ Ölçüm akımı frekansı: 1 kHz ±0,2 Hz Ek doğruluk bozulması Sıcaklık katsayısı: Sıcaklık 0°C ile 18°C veya 28°C ile 40°C arasında ise ölçüm doğruluğuna aşağıdaki değeri ekleyin: (ölçüm doğruluğu × 0,1) / °C Direnç ölçümü MIR modu etkinleştirildiğinde ekleme: Direnç ölçüm doğruluğuna ±0,01% okuma ekleyin.
DC-gerilim ölçüm aralığı	[Ürün modeli: Aralık, SLOW2, Maksimum görüntü değeri, Çözünürlük] BT6065: 10 V, ±%0,002 rdg. ±20 μV, ±12,00000 V, 10 μV BT6065: 100 V, ±%0,004 rdg. ±0,6 mV, ±120,0000 V, 100 μV BT6075: 10 V, ±%0,0012 rdg. ±11 μV, ±12,000000 V, 1 μV BT6075: 100 V, ±%0,003 rdg. ±0,60 mV, ±120,00000 V, 10 μV Ek doğruluk bozulması Sıcaklık katsayısı: Sıcaklık 0°C ila 18°C veya 28°C ila 40°C ise ölçüm doğruluğuna aşağıdaki değeri ekleyin: (ölçüm doğruluğu × 0,1) / °C
Sıcaklık ölçüm aralığı	Aralık: -10,0°C ila 60,0°C (14°F ila 140°F) Doğruluk (cihaz + Z2005): ±0,5°C (10,0°C ila 40,0°C ölçüm sıcaklığı) ±1,0°C (-10,0°C ila 9,9°C, 40,1°C ila 60,0°C ölçüm sıcaklığı)
Rota direnci ölçüm aralığı	[Direnç aralığı, Ölçüm akımı, Maksimum görüntüleme değeri] 3 mΩ, 300 mA, 10,0 Ω 3 mΩ, 100 mA, 50,0 Ω 30 mΩ, 100 mA, 50,0 Ω 300 mΩ, 10 mA, 50,0 Ω 3 Ω, 1 mA, 50,0 Ω 30 Ω, 100 μA, 500 Ω
Örnekleme zamanı (*1)	[Güç frekansı, HIZLI1, HIZLI2, ORTA1(ORTA1), ORTA2(ORTA2), YAVAŞ1, YAVAŞ2] 50 Hz, 4 ms, 10 ms, 20 ms, 40 ms, 100 ms, 200 ms 60 Hz, 4 ms, 10 ms, 17 ms, 33 ms, 100 ms, 200 ms *1: Hepsi ΩV, Ω ve V ölçüm fonksiyonları için ortaktır.
Tepki süresi	Yaklaşık 8 ms (sadece 4 V pilin direncini ve voltajını ölçerken)
Fonksiyonlar	Ortalama alma (256 kata kadar), temas kontrolü, direnç kendi kendini kalibre etme, DC voltajı kendi kendini kalibre etme, sıfır ayarı (528 kanal), referans ayarı (528 kanal), rota direnç izleme, direnç ölçümü MIR modu, karşılaştırıcı, komut uyumluluğu (BT3562A Battery HiTester uyumlu), panel kaydetme (kaydedilebilir set sayısı: 6), komut izleme, EXT. I/O testi

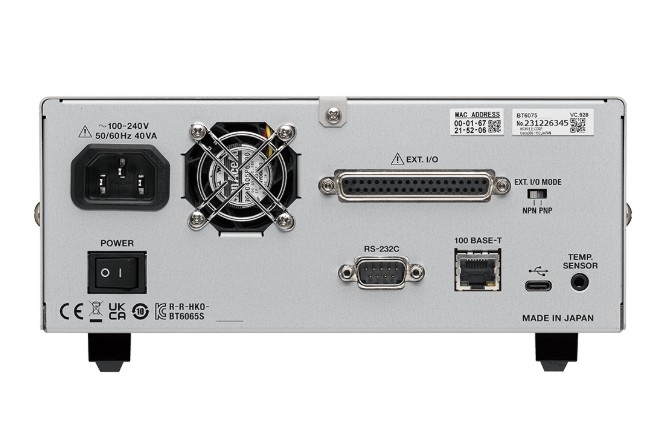

Arayüz	LAN (10BASE T/100BASE-T, TCP/IP), USB (COM modu, Konnektör Tip-C), USB (MEM modu, Konnektör Tip-A, Z4006 USB Sürücüsü kullanılır), RS-232C (9600 bps, 19200 bps, 38400 bps), EXT. G/Ç
Güç kaynağı	Anma besleme gerilimi: 100 V ila 240 V AC Anma güç besleme frekansı: 50 Hz, 60 Hz Maksimum anma gücü: 40 VA
Boyutlar ve ağırlık	Yaklaşık 215G × 88Y × 313D mm (8,5G × 3,5Y × 12,3D inç) Yaklaşık 3,1 kg (6,8 lb.) (çıkıntılar hariç)
Dahil aksesuarlar	Güç kablosu × 1, Başlangıç Kılavuzu × 1, Çalıştırma Önlemleri × 1
