MX300C Serisi Güç Cihazı Termal Karakteristik Test Sistemi

IGBT SıC MOSFET Modül Test Cihazı

Yüksek Güçlü Yarı İletkenlerin Ömür Testi ve Karekteristik Raporu Alma

Güç MOSFET SiC MOSFET IGT Gerçek Hayatla Benzer Şartlarda Simülasyonu













MX300-C Serisi Test Sistemi:

  • Yüksek test doğruluğu ve hızlı ısı akımı giderme.
  • Yapı ve işlevin gerçek zamanlı teşhisi: Arıza ilerlemesini, çevrim sayısını ve arıza nedenlerini hızla belirleyin ve testi otomatik olarak durdurun.
  • Si/SiC/GaN malzemelerinden üretilmiş IGBT, MOSFET ve diyot dahil olmak üzere güç cihazlarının test edilmesiyle uyumludur. Cihaz ayrıca TO paketli cihazlar için de test özelliğine sahiptir.
  • Dakika ve saniye düzeyinde güç döngüsünü destekler, min. T ON 0,5 saniyede.
  • Her istasyonda ayrı ayrı kontrol edilebilen geçit voltajı (-30V ~ +30V) ile 18 istasyona kadar destekleyen üç test kanalı.
  • Bağımsız akış kontrolüne sahip üç test kanalı, harici soğutma plakasıyla yapılan deneyler için ayrılmış soğutma suyu giriş noktalarına sahiptir.

Ürün Sipariş Kodu :  MX300-C

Fiyat ve Bilgi Al

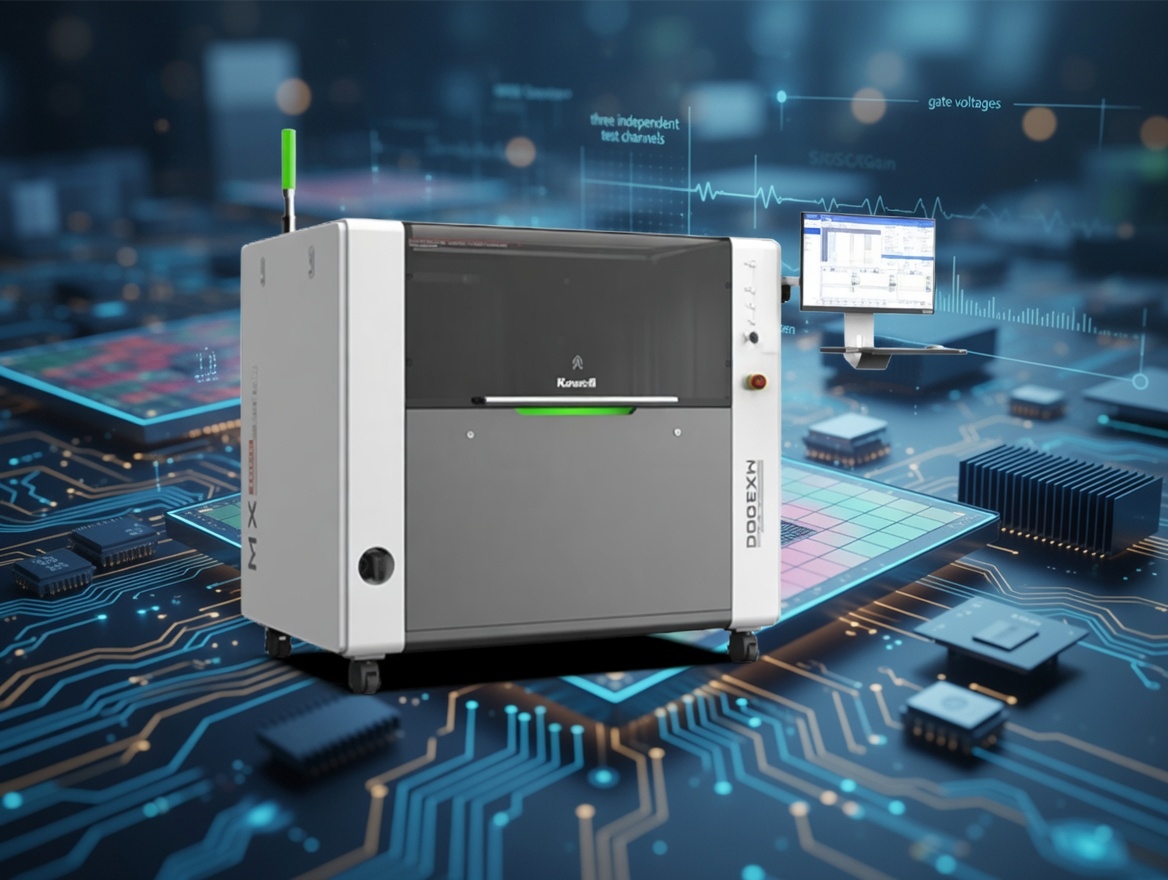

diyod-igbt-sic-test-ölçüm-cihazı

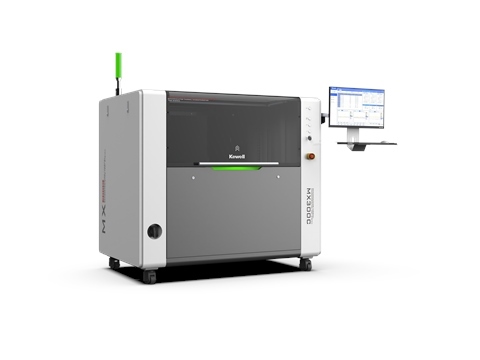

MX300-C Güç Cihazı Termal Özellik Test Sistemi MX300C Serisi Güç Cihazı Termal Özellik Test Sistemi,

Esas olarak veri toplama ünitesi, sıcaklık kontrol ünitesi ve güç kaynağından oluşan otomatik bir termal özellik test tezgahıdır. Başlıca IGBT ve SiC MOSFET modülleri gibi güç cihazlarının güç döngüsü ve termal özellik testleri için kullanılır ve cihazların çalışma ömrü boyunca performanslarını simüle etme ve ölçme yeteneğine sahiptir.



Temel Özellikler

  • Ana kullanım alanı: Güç döngüsü (power cycling) ve termal direnç testleri

  • Test edilen cihazlar: IGBT, MOSFET, diyot (Si, SiC, GaN malzemeleri)

  • Bileşenler:

    • Veri toplama ünitesi

    • Sıcaklık kontrol ünitesi

    • Güç kaynağı

    • Sistem kontrol ünitesi

  • Test fonksiyonları:

    • Power cycling test

    • Termal direnç / geçici termal direnç (Rth/Zth)

    • Junction-to-case termal direnç (RJC)

    • Gate leakage current (IGES) ölçümü

    • K eğrisi testi

Avantajlar

  • Yüksek doğruluk: Sabit sıcaklık plakası ile hassas ölçüm

  • Hızlı tepki: Isı akımının hızlı şekilde giderilmesi

  • Gerçek zamanlı teşhis: Arıza ilerlemesi, çevrim sayısı ve arıza nedenlerinin otomatik tespiti

  • Uyumluluk: TO paketli cihazlar dahil geniş cihaz yelpazesiyle test imkanı

  • Ömür simülasyonu: Cihazların kullanım süresi boyunca performans değerlendirmesi

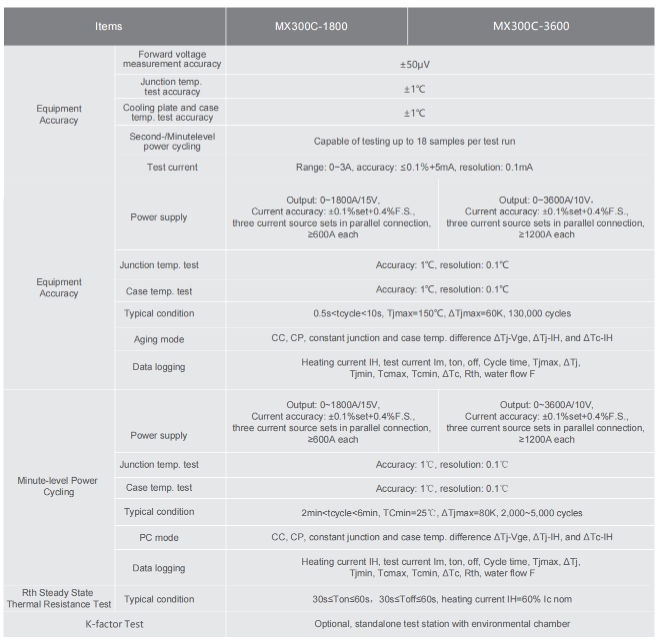

Ürün Teknik Özellikleri
