DC ENERJİ ANALİZÖRÜ

DC GÜÇ ÖLÇER

ETHERNETLİ VE KENDİNDEN ŞÖNTLÜ DC GÜÇ ÖLÇER

EV DC GÜÇ ÖLÇER







dc-ev-şarj-ölçer


ÖZELLİKLER
+ Çift yönlü enerji
ölçümü, IEC 62053-41:2021 Sınıf 0.5, EN50470-4 Sınıf C ile uyumludur.
+ 60 V'dan 1000 V'a kadar %0,1 doğrulukta doğrudan voltaj ölçümü.
+ Şant üzerinden çift yönlü akım
ölçümü -650 A'dan 650 A'ya %0,2 doğrulukta.
+ Voltaj,
akım, enerji, güç,
elektrik yükü ve
talep gibi DC elektrik
parametrelerini ölçer.
+ OCMF formatında imzalanmış veri okumaları.
+ Dahili kalıcı
belleklere önemli
parametreleri kaydetmek için üç veri kaydedici ve 1 trend kaydedici.
+ Veri sorgulama ve
yapılandırma için RS485 üzerinden Modbus-RTU ve Ethernet üzerinden Modbus-TCP/IP. + HMI ekranı üzerinden gerçek zamanlı veri sorgulama ve
yapılandırma.
+ MID sertifikalı ve UL
uluslararası pazarlar için
tanınmış.

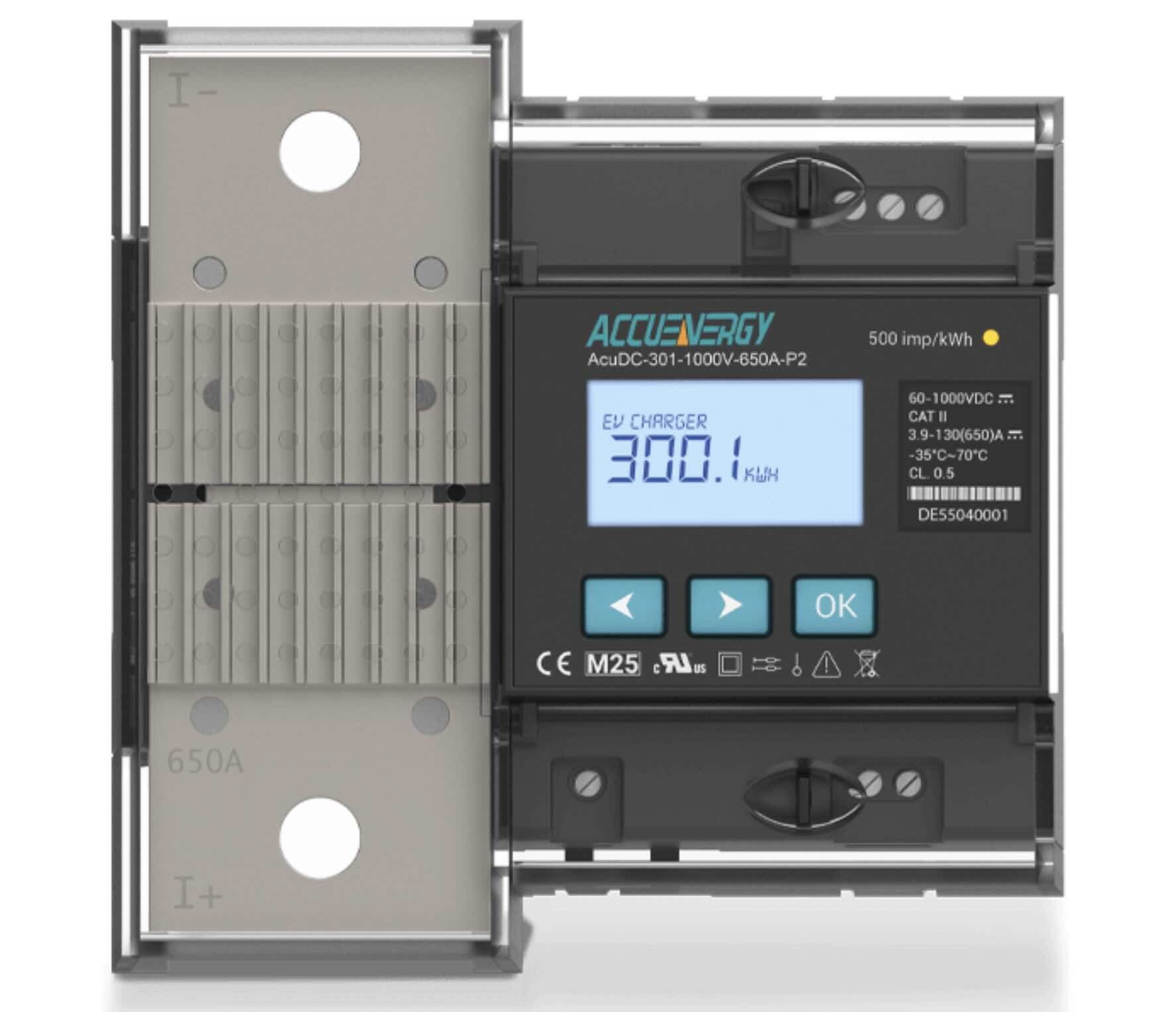

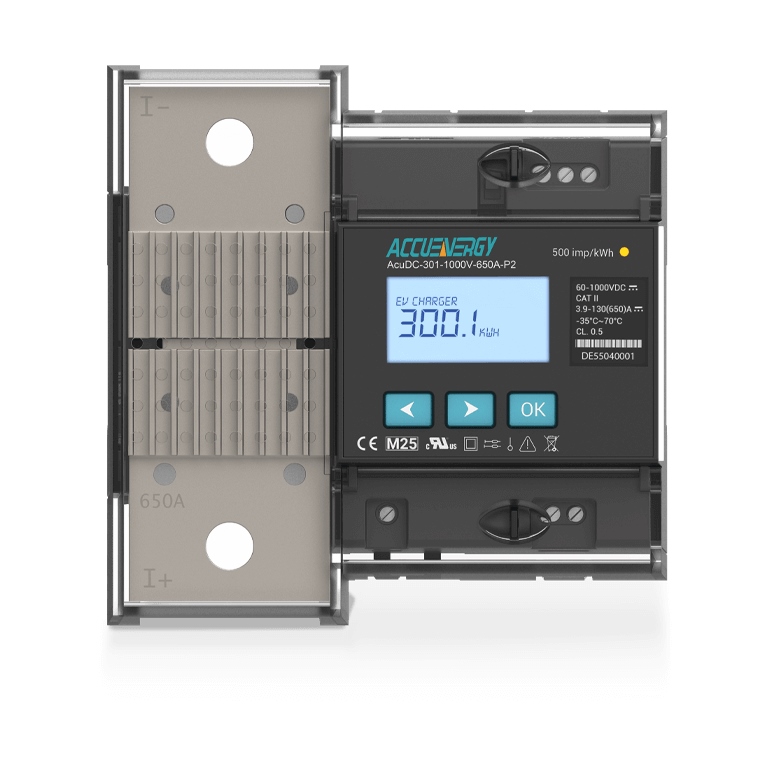

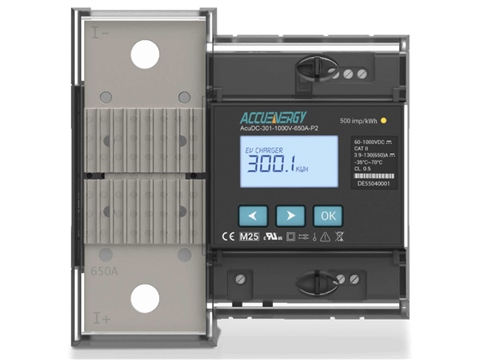

Ürün Şipariş Kodu : AcuDC301-1000V-650A-P2






EV hızlı şarj istasyonları için gelir düzeyinde ölçüm ve faturalama, AcuDC 300 EV şarj ölçer, ±650A için %0,2 ve 60-1000V için %0,1 oranında bir nominal doğruluğa sahiptir. DC ölçer, MID ve UL tarafından tanınan sertifikalıdır ve IEC 62053-41:2021 Sınıf 0.5, EN50470-4 Sınıf C standartları ve OCMF formatı ile uyumludur ve bu da onu gelir düzeyinde doğruluğun gerekli olduğu faturalama uygulamaları için ideal bir seçim haline getirir. AcuDC 300 ayrıca kablo kaybı telafisi, uçucu olmayan belleğe sahip dahili veri kaydı ve elektronik metroloji mührü özelliklerine sahiptir ve EV şarj tesisleri için hassas ölçüm ve güvenli veri sağlar.












AcuDC 300 Genel Bakış

EV Şarj Ölçer Nedir?

EV şarj ölçer, bir EV şarj cihazına entegre edilmiş bir ölçüm cihazıdır ve elektrikli araç tarafından tüketilen elektrik gücünü veya kWh'yi ölçmek ve hesaplamak için önemli bir işlev görür. Doğru, gelir düzeyinde faturalandırmayı sağlamak için, ölçerin IEC 62053-41:2021 Sınıf 0.5 ve EN50470-4 Sınıf C'lik bir dereceli doğrulukla Avrupa Birliği'nden Ölçüm Cihazı Direktifi gibi bölgesel düzenleyici çerçevelere uyması gerekir.







dc-enerji-şarj-ölçer


AcuDC 300 Ana Özellikleri




ev-şarj-ölçüm-kayıt-cihazı

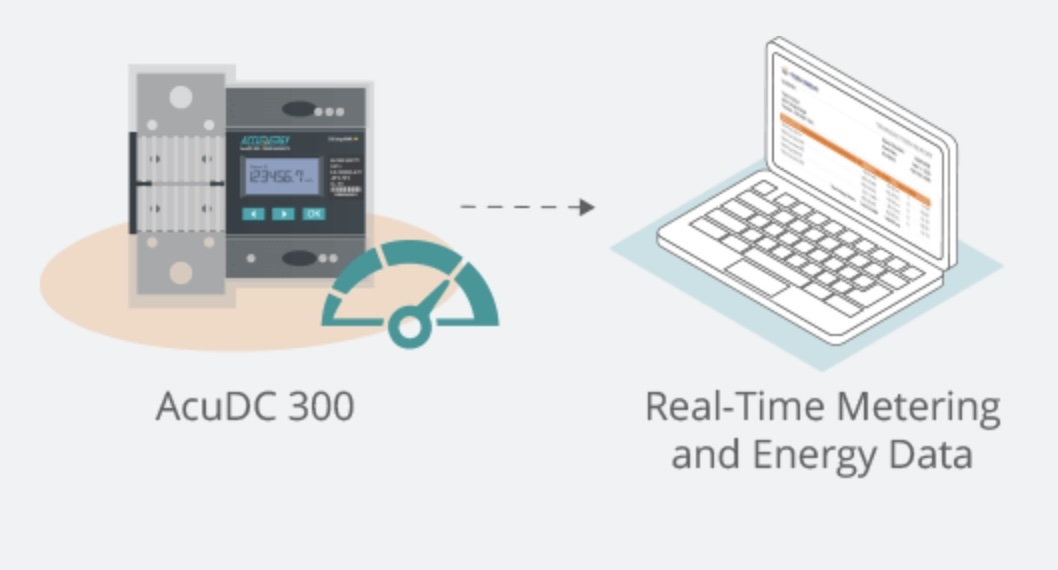

YERLEŞİK VERİ KAYDI

AcuDC 300, 3 veri kaydedici ve 1 trend kaydedici içerir ve her biri farklı gerçek zamanlı ölçüm verilerini ve enerji kullanım parametrelerini kaydetmek üzere bağımsız olarak programlanabilir. Kayıtlar zaman damgalıdır ve veri analizi için uçucu olmayan bir bellekte saklanır.

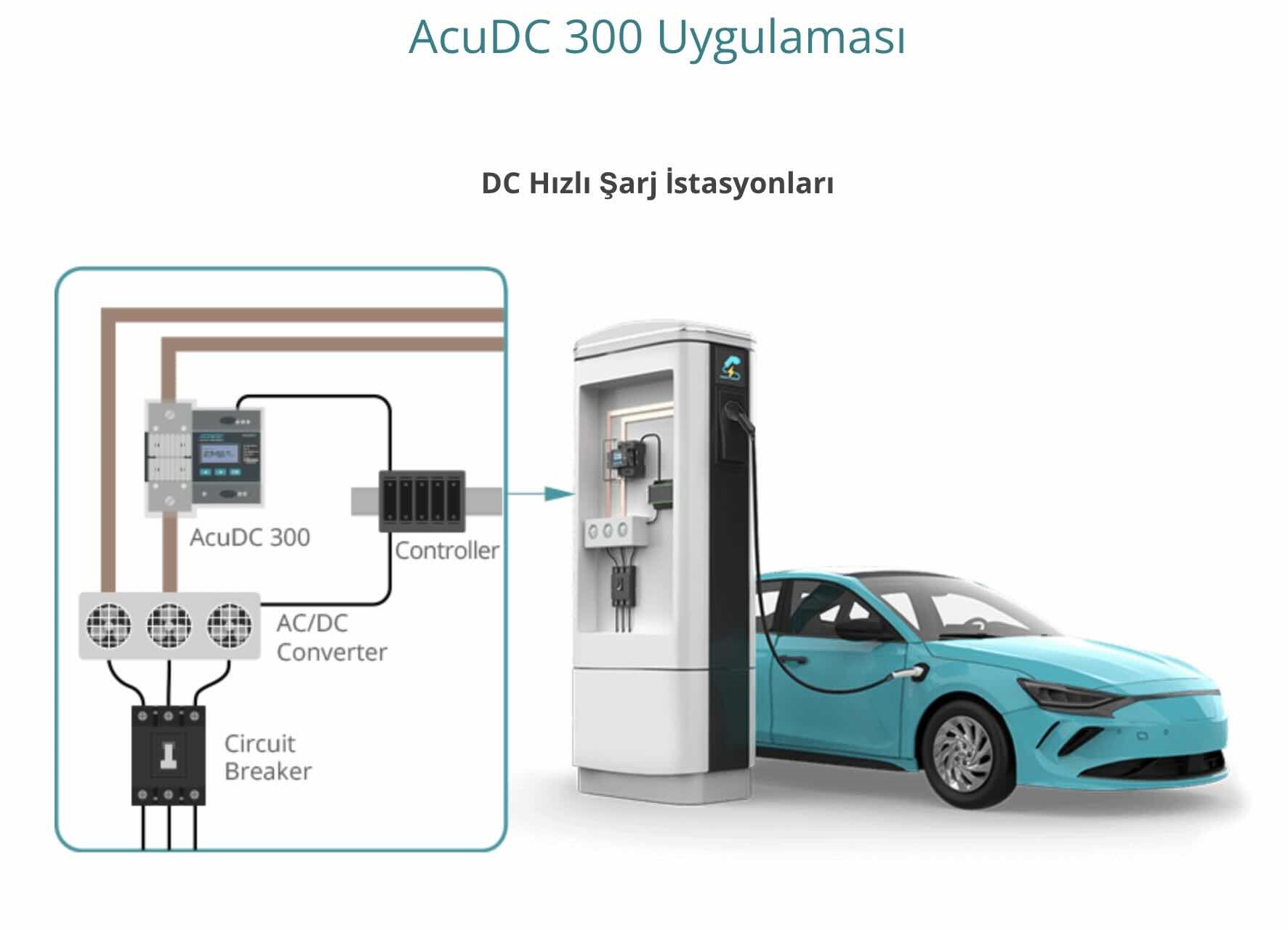

AcuDC 300 Uygulaması

DC Hızlı Şarj İstasyonları




dc-güç-ölçüm-cihazı

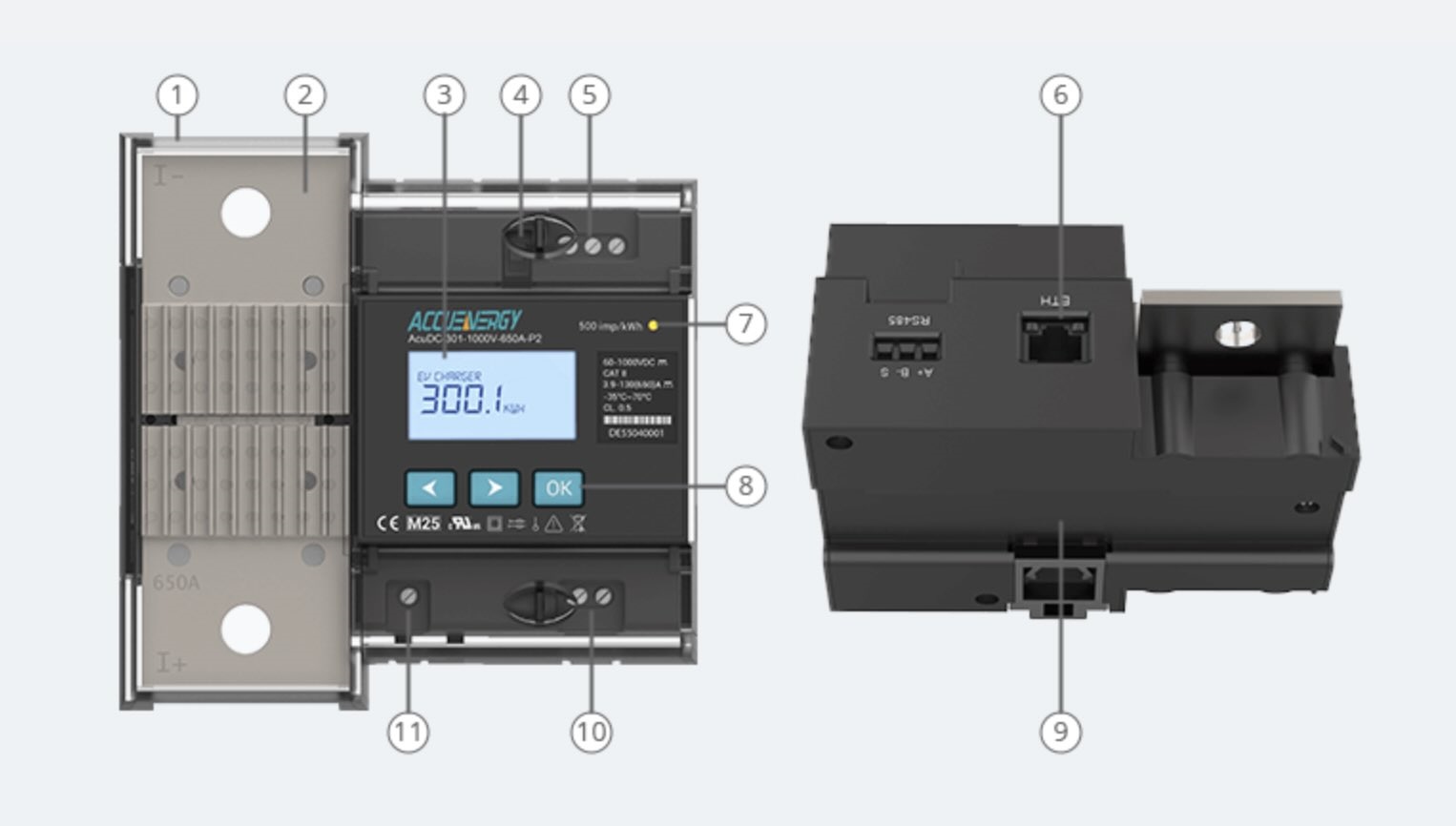

AcuDC 300 Ürün Haritası







1. Ön KasaÖn KasaErişilebilir ekran ve kontrollere sahip şeffaf ön gösterge kasası

2. Akım Giriş TerminaliDirekt bağlantıda dahili şönt kullanılır.
3. LCD ekranArka aydınlatmalı ekran.
4. Elektronik Mühür AnahtarıMühür durumunu etkinleştirin ve devre dışı bırakın.
5. RS485 TerminalModbus RTU RS485 haberleşme portu.
6. Ethernet Bağlantı NoktasıTek RJ45 Ethernet Konnektörü.




7 Nabız LED GöstergesiEnerji darbe sinyalini gösteren LED ışık.

8 Gezinme TuşuLCD ekranı görüntülemek ve ayarları yapılandırmak için üç adet navigasyon tuşu.

9 DIN Rayı35mm DIN ray montajında ​​kullanılır.

10 Güç Kaynağı TerminaliKontrol gücü girişi.

11 Voltaj Giriş TerminaliVoltaj girişi için kullanılır.


Ürün Teknik Özellikleri



BaşvuruEV Şarj İstasyonları
Ölçüm ParametreleriVoltaj, Akım, Güç, Enerji, Şarj, Dalgalanma Faktörü, Talep
Veri Kaydı1 Trend Kaydedici, 3 Veri Kaydedici
16MB Bellek
İletişimModbus-RTU RS485
Modbus-TCP/IP Ethernet
Mevcut Giriş%0,2, ±650A
Voltaj Girişi0-1000V, %0,1 (60-1000V)
MetrolojiElektronik Mühür Anahtarı
Ön Kasa ile Kurcalamaya Karşı Mühür Tırnakları
Sertifikasyon ve UyumlulukUL Tanınan, MID, CE, IEC 62053-41:2021 Sınıf 0.5, EN50470-4 Sınıf C, OCMF Formatı
