ÜRÜN DETAYI

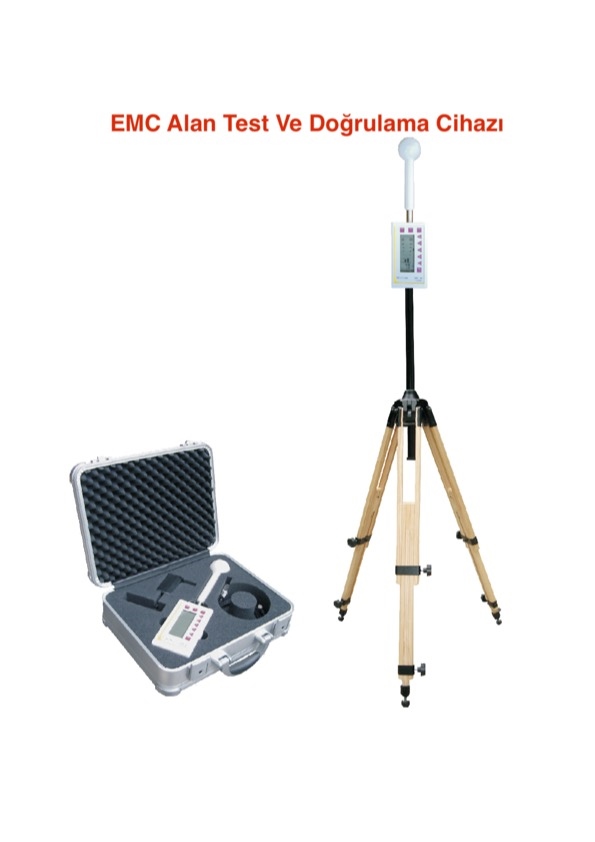

ESM-100 – Öne Çıkan Özellikler

1. 3D E/H Alan Ölçümü
   • Elektrik (E) ve manyetik (H) alanları eşzamanlı ve 3 boyutlu ölçer.
   • Ölçüm yön bağımsızdır (izotropik).
2. 5 Hz – 400 kHz Frekans Aralığı
   • Geniş frekans aralığında elektromanyetik alan ölçümü yapar.
3. 6 Kanallı FFT Spektrum Analizi
   • Hx, Hy, Hz, Ex, Ey, Ez olmak üzere 6 eksende FFT analizi.
   • Frekans bileşenlerinin ayrıntılı olarak incelenmesini sağlar.
4. 6 Kanallı Osiloskop Fonksiyonu
   • E ve H alanlarının 6 eksenini zaman alanında osiloskop şeklinde görüntüleyebilir.
5. Gerçek Zamanlı Ölçüm ve Grafik Görüntüleme
   • Ölçümler gerçek zamanlı grafiklerle izlenebilir.
   • Ölçümler kaydedilebilir ve dışa aktarılabilir.
6. Hassas Yakın Alan Ölçümü
   • Küçük sensörü sayesinde kaynaklara yakın mesafede ve homojen olmayan alanlarda hassas ölçüm yapılabilir.
7. Filtreleme / Shielding / Kablolama Etkisinin Analizi
   • Filtre, ekranlama (shielding) veya kablo güzergâhı değişikliklerinin girişim azaltmadaki etkisi FFT ile anında görülebilir.
8. 3D Elektromanyetik Alan Haritalama
   • Opsiyonel cartography modülü ile 3 boyutlu alan şiddeti haritaları oluşturulabilir.
9. 24 Saatten Uzun Veri Kaydı
   • Bilgisayara veya şebekeye bağlı olmadan uzun süreli kayıt yapılabilir.
   • Katalogda 24 saat kayıt ve modele/konfigürasyona bağlı olarak 28–75 saate kadar çalışma süresi belirtiliyor.
10. Geniş Ölçüm Aralığı
    • H alanı: 1 nT – 20 mT
    • E alanı: 0,1 V/m – 100 kV/m
11. Yüksek Ölçüm Hassasiyeti
    • Katalogda uygun koşullarda ±%5 doğruluk belirtiliyor.
12. 65.520 Ölçüme Kadar Uzun Süreli Hafıza
    • Cihaz hafızasında 65.520 RMS ölçüm örneği saklanabilir.
13. GPS ve Google Earth Desteği — Opsiyonel
    • GPS Logger ile ölçüm sonuçları Google Earth üzerinde görüntülenebilir.
14. IP65 Koruma
    • Cihaz katalogda IP65 su sıçramasına ve toza karşı korumalı olarak belirtiliyor.
15. Almanya'da Geliştirilmiş ve Üretilmiş
    • Katalog açıkça “Developed and made in Germany” ifadesini kullanıyor.

• Eşzamanlı 3 Boyutlu Ölçüm (Isotropic E & H Field)

  • Elektrik ($E$) ve Manyetik ($H$) alanları aynı anda, 3 eksende (3D) ve tek bir merkez noktadan bağımsız olarak ölçecektir.

• Geniş Frekans ve Ölçüm Aralığı

  • Frekans: $5\text{ Hz} - 400\text{ kHz}$



  • Manyetik Alan Aralığı: $1\text{ nT} - 20\text{ mT}$



  • Elektrik Alan Aralığı: $0.1\text{ V/m} - 100\text{ kV/m}$



• Patentli 6 Kanallı FFT Spektrum Analizi ve Osiloskop

  • 6 eksenli ($H_x, H_y, H_z, E_x, E_y, E_z$) FFT spektrum analizi ve osiloskop özelliğiyle parazit kaynaklarını hızlıca tespit etme imkanı.

• Uluslararası Sağlık ve İş Güvenliği Standartlarına Tam Uyum

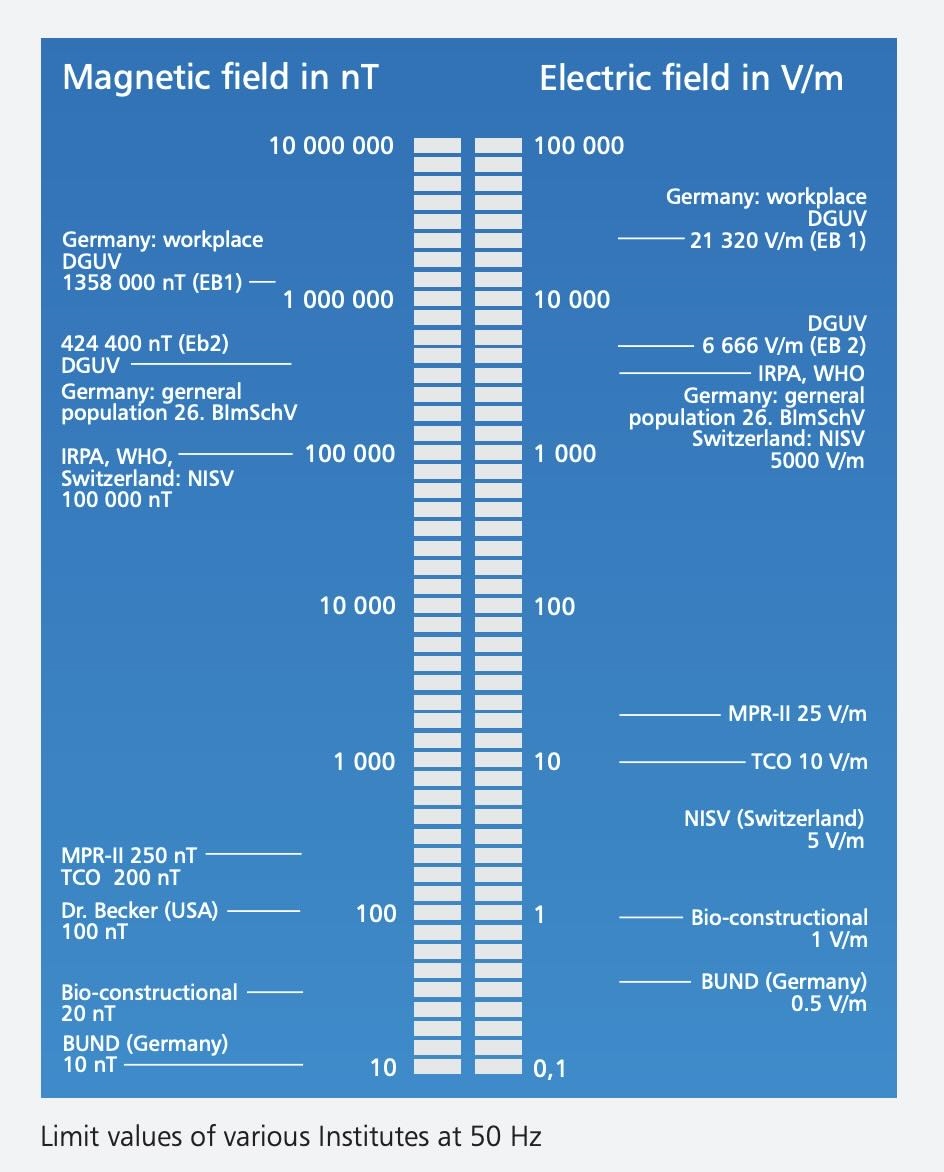

  • Directive 2013/35/EU, DIN VDE 0848, ICNIRP, DGUV, 26. BImSchV vb. standart ve norm sınır değerleriyle uyumlu ölçümler.

• Uzun Süreli Veri Kaydı (Datalogger) & Yüksek Pil Ömrü

  • Bilgisayardan bağımsız 24 saat üzeri kesintisiz kayıt, 65.520 örneklem hafıza kapasitesi.

  • Ekran aydınlatması kapalıyken 75 saate varan çalışma süresi.

• Gelişmiş Yazılım ve GPS Desteği

  • Dahili/opsiyonel GPS desteği ile ölçümleri Google Earth üzerinde gösterme.

  • 3D haritalama (Cartographie) modu ve fiber optik kablo ile güvenli uzaktan kontrol.

• EMC & EMI Kritik Önemi ve Görev Başarısı

  • Askeri araçlar, uçaklar, radarlar, füze ve haberleşme sistemlerinin birbiriyle etkileşime girmeden kesintisiz çalışması için elektromanyetik gürültülerin ve yayınların doğru şekilde ölçülmesi hayati önem taşır.

• Askeri Standartlara Uyum (MIL-STD-461 vb.)

  • Projelerdeki katı askeri şartnamelerin ve envantere alma testlerinin (MIL-STD-461) gerektirdiği emisyon ve duyarlılık ölçümleri için kesin ve güvenilir sonuçlar sağlar.

• Gizlilik ve Tespit Edilmeme (RF / EMI İzi)

  • Sistemlerin dışarıya yaydığı istenmeyen elektromanyetik dalgaları tespit ederek düşman unsurların konum veya frekans izi takibini engellemeye yardımcı olur.

• Zorlu ve Sanayi Koşullarına Dayanıklılık

  • Jammer, radar ve yüksek güçlü elektrik/manyetik alanların bulunduğu ortamlarda sinyal parazitlerini 6 kanallı FFT spektrum analizi ile anında tespit eder.

• Eşzamanlı 3D Elektrik ve Manyetik Alan Ölçümü

  • Hem elektronik üretim tesislerindeki hassas kontrol mekanizmalarında hem de askeri platformlarda parazit kaynaklarını yön bağımsız (3D) olarak aynı anda doğrular.
