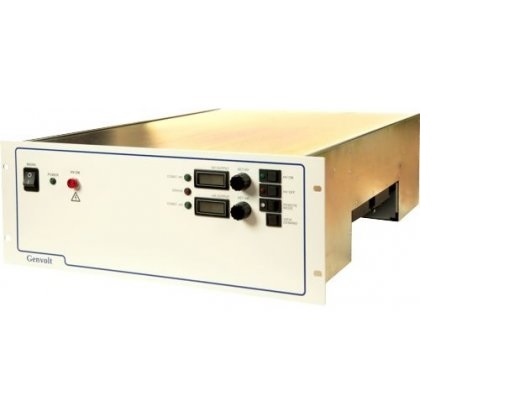

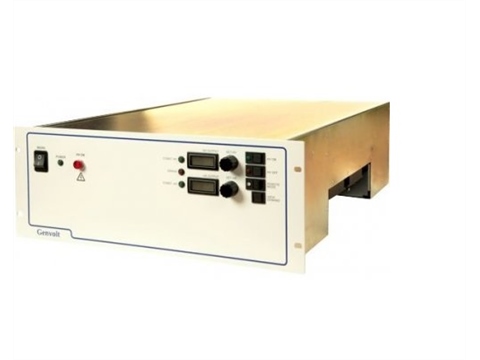

ELEKTRON IŞINI KAYNAKÇI GÜÇ KAYNAĞI 60KV-4KW


POZİTİF VEYA NEGATİF ÇIKIŞLI OLARAK TEMİN EDİLİR

YÜKSEK VERİMLİ VE DÜŞÜK HARMONİKLİ SİSTEM HASSASİYETİ


TAM YÜKTE YÜKSEK VERİM





XL4000EB, özellikle elektron ışını kaynakçı pazarı düşünülerek tasarlanmış, tamamen yeni bir tasarım hava soğutmalı elektron ışını kaynak makinesi yüksek voltajlı güç kaynağıdır. 60kV @ 66.67mA (4kW) iletebilir, düşük depolanmış enerjiye, yüksek frekanslı dalgalanmaya ve kıvılcım söndürme kelepçe devresine sahiptir. XL4000, elektron ışını kaynak makinesi güç kaynağı, büyük kapsüllenmiş bloklar kullanmaz, bunun yerine daha küçük epoksi kapsüllü modüllere dayanır. Sonuç olarak, kaldırma ekipmanı olmadan kolayca taşınabilecek kadar hafiftir.


Güç Kaynağı Özellikleri:

Mevcut en son teknoloji kullanılarak ünite, özelliklerden biri olarak yerinde modüler onarım ile güvenilir ve yerinde bakımı kolay olacak şekilde tasarlanmıştır. Ünite, yük ucunda kıvılcım oluşması durumunda çıkış kablosunun enerjisini emen özel bir sonlandırma cihazı ile donatılmıştır. Bu, kıvılcım içinde akan yükü önemli ölçüde azaltır ve ayrıca güç kaynağındaki voltaj streslerini azaltır.

XL4000, aktif Güç Faktörü Düzeltmesine sahiptir ve sonuç olarak şebeke giriş akımında çok az bozulma sağlar.

Ünite, müşterinin isteğine göre fabrikadan pozitif veya negatif çıkışlı olarak temin edilebilir.

Ek seçenekler arasında bir HV çıkış konektörü seçiminin yanı sıra üç fazlı ve tek fazlı güç bağlantıları bulunur.



Ürün Sipariş No: Elektron Işını Kaynakçı Güç Kaynağı 60KV-4KW



Modül Blokları:

Modül blokları ayrıca ünitenin polaritesinin temel araçlar kullanılarak sahada değiştirilmesine de izin verir. Doğru yapılması önemli olduğundan, yapılması gerekiyorsa fabrikaya danışın.


Şasi:

Elektron ışını kaynak makinesi güç kaynağı, 4U (177 mm) yüksekliğe sahip kompakt bir şasi tasarımına sahiptir ve birkaç yıldır 'sahada' olan diğer ünitelerin doğrudan yerine geçmesi amaçlanmıştır.


Kontrol:

Elektron ışını PSU'nun iki kontrol modu vardır:
Kullanıcının on turlu potansiyometreler, dijital panel metreler ve basmalı düğmeler. Bu, 'Yerel' mod olarak adlandırılır.
Ön paneldeki bir anahtar sağda tıklandığında, üniteyi, ünitenin arkasındaki analog/dijital arabirim aracılığıyla çalıştırmanın mümkün olduğu 'Uzaktan' moduna ayarlar.


Arayüz:

Arabirim, 37 yollu 'D' tipi bir konektör aracılığıyla sağlanır.
Güç kaynağıyla basit bir web sunucusu aracılığıyla iletişime veya özel bir tanı paneliyle iletişim kurmak için bir UDP (Kullanıcı Datagram Protokolü) görüşmesine izin veren bir LAN (Yerel Alan Ağı) arabirimi de sağlanır.
Bir LAN arabirimi sağlanmış olmasına rağmen, yalnızca kısmen uygulanmaktadır. Temel bir web sunucusu aracılığıyla veya tescilli bir PC tabanlı teşhis paneli ile iletişim kurmak için bir UDP görüşmesi kullanarak ünite ile iletişime izin verir.

LAN arayüzü, sunucu tarafından kendisine otomatik olarak atanan bir adrese sahip olmak için sabit bir IP (İnternet Protokolü) adresi veya bir DHCP (Dinamik Ana Bilgisayar Yapılandırma Protokolü) aracılığıyla kullanılabilir. Şu anda güç kaynağını LAN arabirimi aracılığıyla kontrol edecek bir tesis bulunmamaktadır, ancak bu, gelecekte mevcut geliştirme ve iyileştirme programı aracılığıyla sunulabilir. Bu, elektron tabancasındaki kıvılcım frekansı nedeniyle Elektron Işın kaynağının çok cezalandırıcı bir ortam olması nedeniyle algılanabilecek bir sorun değildir. Kıvılcımlar, yönlendiricileri bozabilecek veya zarar verebilecek geçici voltaj dalgalanmalarına neden olabilir.








Elektron Işını Güç Kaynağı Özellikleri:

Giriş gerilimi:

*Standart: 200-250VAC, 50/60Hz, tek fazlı. 20A nominal @ 230VAC
*0,97 güç faktörü, <%10 harmonik bozulma

*Seçenekler: 3 fazlı yıldız (380/230VAC, dört kablolu, İngiltere, AB vb.)
*3 fazlı delta (220/115VAC, üç kablolu, ABD vb.)


Çıkış Voltajı:

*Tek Çıkış: 60kV, 66.67mA veya 4,000W
*Pozitif veya negatif çıkış olarak mevcuttur.


Yerel Çıkış Kontrolleri:

Gerilim ve akım, kilitlenebilir sayma kadranlarına sahip on turlu potansiyometreler aracılığıyla tüm aralıkta sürekli olarak ayarlanabilir.


Voltaj regülasyonu:

Yük: Tam yük değişimi için tam voltajın %0,05'i +500mV.
Hat: Belirtilen giriş aralığının üzerinde tam voltajın %0,05'i +500mV.

Mevcut Yönetmelik:

Yük: Herhangi bir voltaj değişikliği için tam akımın %0,05'i ±100µA.
Hat: Belirtilen giriş aralığında tam akımın %0,05'i.

Çıkış Parametreleri:

Dalgalanma: 120kHz'de tam voltaj/akımda %0,3 pp
Kararlılık: %0,02 saat. 1 saat ısınmadan sonra.
Sıcaklık Katsayısı: 100ppm/°C nominal.
Depolanan Enerji: Tam voltajda <15J (çıkış kablosu hariç).


Çevresel ve Mekanik:

Sıcaklık Aralığı: Çalışma: 0˚C ila 40˚C - Depolama: -20˚C ila 50˚C
Nem: %10 - %90 BN, yoğuşmasız.
Soğutma: Cebri hava; yan panellerden giriş, arka panelden çıkış temiz, tozsuz bir ortamda çalışmalıdır.

Boyutlar: Veri sayfasındaki çizimlere bakın.
Ağırlık: 35Kg (77lbs)


Ölçüm:

Dijital Panel Metreler: Dijital voltaj ve akım ölçerler, %1'e kadar doğru.







Kontrol:

XL4000EB'de aşağıdaki gibi 2 kontrol modu vardır:

Kullanıcının 10 dönüşlü potansiyometre, dijital panel metre ve basmalı düğmeler aracılığıyla çıkış voltajı ve akım sınırlarını ayarlamasına ve izlemesine olanak tanıyan temel bir ön panel kontrol seti.
Ön paneldeki bir anahtar, 'Uzaktan' moduna geçmek için hareket ettirilir ve ünitenin arkasındaki dijital/analog arabirim (37-yollu dişi 'D' konektörü) aracılığıyla çalışmayı sağlar. Bu konektör üzerindeki sinyaller, Hitek Power OL4000 ile uyumludur, böylece minimum yeniden kablolama ile değiştirmeye izin verir.


.

Yapılandırma Seçenekleri:

Daha düşük güçlü modeller: XL1300 (1300W), XL2600 (2600W), XL4000 (4000W)
Diğer çıkışlar: 20kV (İlk Son Ek = 'A'), 30kV ('B'), 40kV ('C'), 50kV ('D' ), 60kV ('E')
Giriş tipleri: 230V nominal tek fazlı (İkinci son ek = 'B'), 400/230V 3 fazlı, 4 kablolu yıldız ('C'), 220/115V 3 fazlı, 3 -wire delta ('D')

Diğer seçenekler:

  • Çıkış polaritesi (pozitif veya negatif)
  • Federal Standart 75kV 3 pimli priz
  • OL4000 uyumlu HV konektörü (standart format, Hitek HV kablosunun kullanımına izin verir)
  • Genvolt HV konektörü (alt profil, arka panel uzantısı yok)
  • Yalnızca uzaktan kumanda: ön panel ölçer veya kontrol yok (yalnızca LED durum göstergeleri)

En yaygın yapılandırma XL4000EB'dir. 'E' = 60kV, 'B' = tek fazlı. Sipariş sırasında belirtilen diğer seçenekler olmadan, HV çıkışı Hitek uyumludur ve polarite negatiftir.


Yüksek Gerilim Çıkış Kablosu:

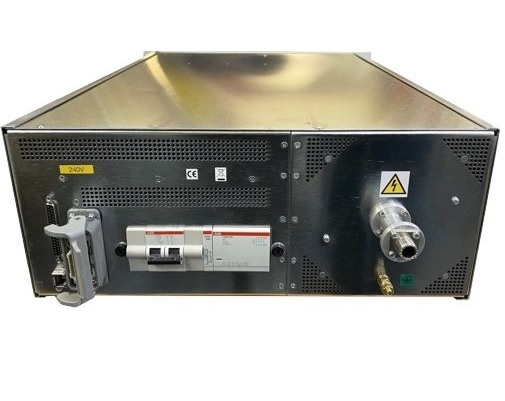

Yüksek gerilim çıkış bağlantısı üç seçenekte mevcuttur. Standart format, ikameyi kolaylaştırmak için Hitek OL4000'de kullanılan HV kablosuyla uyumludur. Buna, XL4000'in arkasına takılan küçük bir uzatma bileziği dahildir. Uyumluluğun gerekli olmadığı durumlarda, uzatma bileziği gerektirmeyen 'Genvolt' formatının kullanılması tavsiye edilir. Her iki durumda da ünite, XL4000'e uyacak şekilde sonlandırılmış ve diğer ucunda kare kesilmiş 3m Dielektrik Bilimleri C2125 koaksiyel yüksek gerilim kablosuyla birlikte gönderilir. 20 m'ye kadar nominal ek maliyetle daha uzun kablolar sağlanabilir.

Üçüncü seçenek, HV çıkış konektörü olarak bir Federal Standart 75kV 3 pimli prizin takıldığı yerdir. Bu durumda ilgili kablo, Genvolt veya bir üçüncü şahıs aracılığıyla ayrıca satın alınmalıdır.

Tipik Uygulamalar şunları içerir: Elektron Işını Kaynağı, 3D ve Eklemeli Baskı, İyon Işını İmplantasyonu, Kapasitör Şarjı, X-Ray Sistemleri, Yarı İletken İşleme
