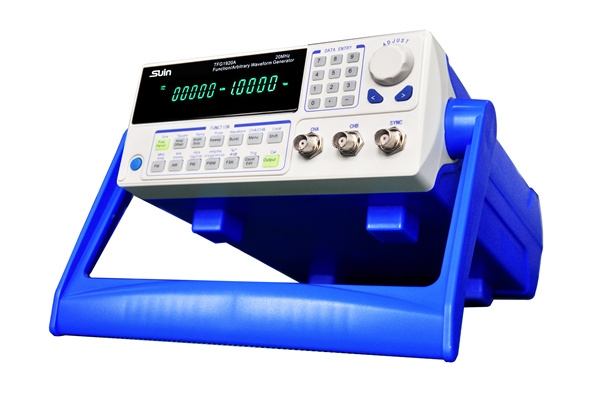

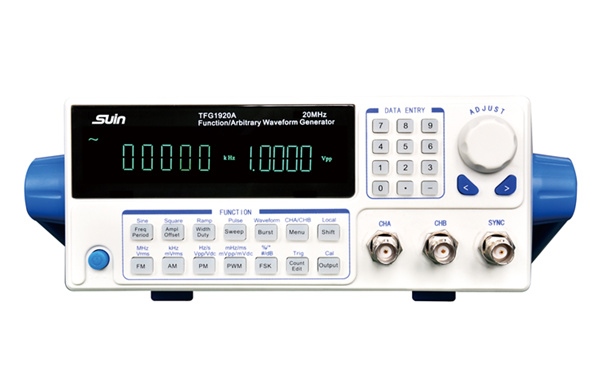

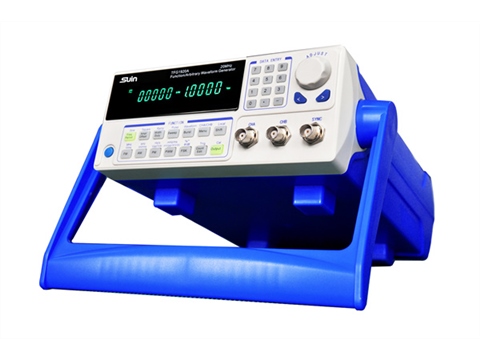

5/10/20MHz Ekonomik Sinyal Üreteci

ARBITRARY SİNYAL JENERATÖRÜ ÜRETEN SUIN İLE 60 YIILIK BİR TEKNOLOJİYE YATIRIM YAPARSINIZ

DENEYİM TEKNOLOJİ VE FONKSİYONELLİK BİR ARADA


Genel bakış

 TFG1900A Serisi, iki kanal çıkışlı, 20ppm frekans doğruluğuna sahip, 16 çeşit dalga formu yapabilen ekonomik fonksiyon üretecidir. Bunun yanı sıra, çok işlevli, basit klavye ve dijital görüntüleme ile temel test gereksinimlerinizi karşılamak için eğitim, kişisel test ve endüstriyel alanda yaygın olarak kullanılmaktadır.

Ürün modeli

TFG1905A/TFG1910A/TFG1920A

Ürün Sipariş Kodu : TFG1900A Serisi



Özellikleri

* Çift kanal çıkışları

* Frekans doğruluğu 20ppm ve 1μHz çözünürlük

Bol modülasyon fonksiyonu AM, FM, PM,

  PWM ve FSK

 Süpürme ve patlama sağlayın

* 100MHz Dahili sayaç

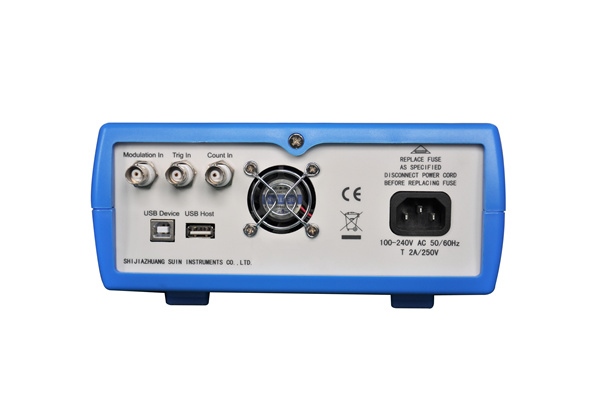

* Standart arayüz: USB Host & Device

Özellikler


TFG1905ATFG1910ATFG1920A
Sıklık
MenzilSinüs1μHz ~ 5MHz1μHz ~ 10MHz1μHz ~ 20MHz

Kare, Darbe1μHz ~ 5MHz

Diğerleri1μHz ~ 1MHz
Çözünürlük1μHz, 6 basamak
Kesinlik
±20ppm
dalga formu
Tip

11 yerleşik dalga formu (Sinüs, Kare, Rampa, Darbe, vb.)

+5 kullanıcı tanımlı keyfi dalga formu

Uzunluk4096 puan
Örnekleme oranı100 MSa/sn
Dikey Çözünürlük10 bit
Genlik
MenzilFrekans≤8MHz0 ~ 10Vpp(50Ω), 0 ~ 20Vpp(Açık devre)
Frekans> 8MHz0 ~ 9 Vpp(50Ω), 0 ~ 18Vpp(Açık devre)
Çözünürlük2mVpp(Genlik>2Vpp)
0.2mVpp(Genlik≤2Vpp)
Ofset (Geniş 0Vpp)
Menzil±5Vdc (50Ω), ±10Vdc (Açık devre)
Çözünürlük2mVdc
Modülasyon (CHA)
FM,AM,PM,PWMTaşıyıcı Dalga Formu

16 dalga formu, Sinüs, Kare, Rampa vb.

(sadece PWM için Darbe)

Modülasyonlu Dalga Formu16 dalga formu, Sinüs, Kare, Rampa vb.
Modülasyon Frekansı2mHz ~ 20kHz
FSKTaşıyıcı Dalga Formu16 dalga formu, Sinüs, Kare, Rampa vb.
Umut Frekansı1μHz ~ 5MHz1μHz ~ 10MHz1μHz ~ 20MHz
Oran1mHz ~ 100kHz
Süpürme (CHA)
Taşıyıcı Dalga Formu16 dalga formu, Sinüs, Kare, Rampa vb.
TipDoğrusal veya Logaritmik
Süpürme Süresi
50ms ~ 500s
Patlama (CHA)
Taşıyıcı  Dalga Formu16 dalga formu, Sinüs, Kare, Rampa vb.
Patlama Sayısı1 ~ 1000000
Dahili Dönem1μs ~ 500s
Başlatma/Durdurma Aşaması0° ~ 360°
Senkronizasyon Çıkışı
Dalga Biçimi KarakteristiğiKare, yükselme/düşme süresi ≤ 20ns
Çıkış Seviyesi
TTL uyumlu
Tezgah
Frekans aralığı 1Hz ~ 100MHz
Giriş Genliği100mVrms ~ 7Vrms
Dönem50ms ~ 5s
Genel özellikleri
GüçAC 100 ~ 240V, 45 ~ 65Hz, < 30VA
GörüntülemekVFD ekran
Boyut ve Ağırlık322×256×102 mm, Yaklaşık 1,5 kg

Standart aksesuarlar

Güç Kablosu: 1 adet

CD(Yazılım+ Kullanıcı Kılavuzu)::1 adet

Seçenekler

Güç Amplifikatörü: 100W, 8Ω yük
