DC GERİLİM ve VOLTAJ DÖNÜŞTÜRÜCÜ İLE GERÇEĞE YAKIN SONUÇLAR...

İÇİNİZ RAHAT OLSUN...!



TELEKOM SİSTEMLERİNDEN, ENERJİ SANTRALLERİNDEN VB NOKTALARDA RAHATLIKLA KULLANIN PROJELERİNİZ ÇALIŞSIN...

           DC VOLTAJ VE 4-20mA Sinyal Dönüştürücü








      DC VOLTAJI 4-20mA DÖNÜŞTÜRME


DC GERİLİM TRANSDÜSERLERİ


Ankara merkezli 24 saat içinde tedarik, analog sinyal dönüştürücüler akım dönüştürücü, gerilim dönüştürücü, aktif güç dönüştürücü-KW dönüştürücü, reaktif güç dönüştürücü-KVAR dönüştürücü, frekans transdüseri dönüştürücü, ısı transdüseri  dönüştürücü, kosinüs transdüseri dönüştürücü, dc voltaj transdüseri, dc akım transdüseri dönüştürücü, sıcaklık transdüseri dönüştürücü, direnç transdüseri dönüştürücü olmak üzere çok çeşitli dönüştürücü çeşitlerini tedarik etmektedir, ölçülen parametreler gerek DSP chiplerle 4-20ma ve gerekse 1-5V olarak dönüştürülerek çıkış portlarına aktarılmaktadır, öte taraftan giriş ile çıkış portları arasında elektromağnetik ve galvanik izolasyon dizayn ve donanımına sahip olup tüm dönüştürücülerimiz için harici besleme yapısı mevcuttur, buda transdüserlarımızın daha kararlı çalışmasına ve tercih edilmesine sebeb olmuştur. Cihazlarımız tüm ölçülen bu parametreleri kendi portlarına analog büyüklük olarak gönderdiği gibi istenirse RS485, MODBUS-RTU protokolü üzerindende alınabilir cihazlarımız opsiyon olarak ayrıca lcd ekranlı panoya önden montaj yada ray montaj olmak üzere çok çeşitli dönüştürücüleri 1 (bir) gün içinde tedarik etmektedir. stoklarımızda her zaman programlanabilen tek faz yada üç faz sinyal dönüştürücüler mevcut olup  Türkiyenin bir çok saygın kuruluşu tarafında kullanılmaktadır.



DC Gerilim/Voltaj Çevirici:

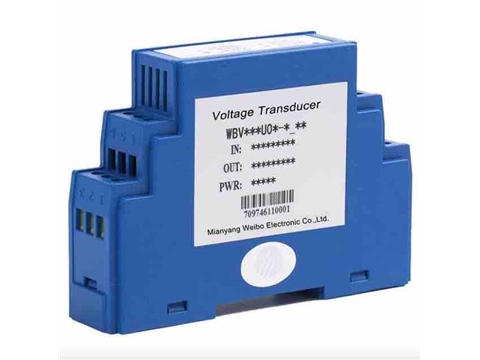

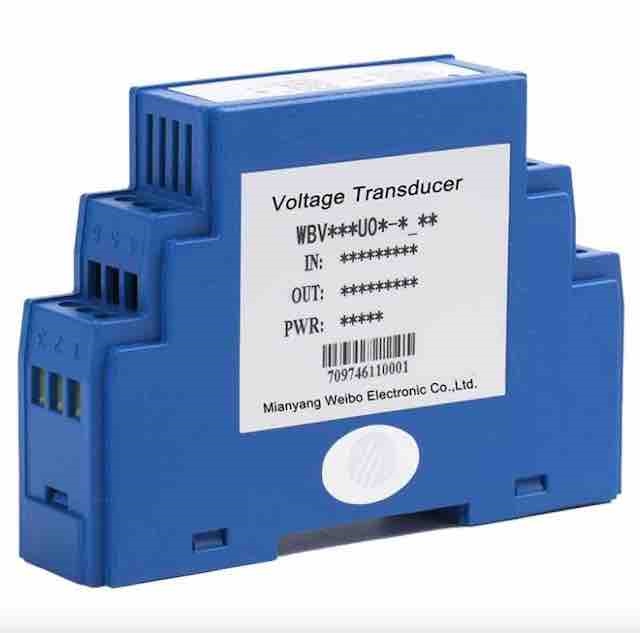

WBV serisi gerilim çeviricileri giriş gerilimine bağlı olarak gerilimleri çıkışa 4-20mA çevirirler. Cihaz elektromağnetik izolasyon yapısı ile donatılmıştır. DC Gerilim sinyal çevirici RMS ölçüm metodu ile gerçek zamanlı voltaj değerlerini elektrik devrelerinden yada elektrik şebekesinden ölçerek DC 4-20mA olarak çıkış portlarına aktarır. Cihaz giriş ile çıkış arasında belirli bir avantaj olan galvanik izolasyon seviyesine sahiptir, dolayısıyla akım çevirici üç yönlü izolasyon seviyesi (besleme devreden izoledir), yüksek doğruluk,  sıcaklık ile kararlı çalışma ve düşük kayma (Low drifting), geniş sıcaklık aralıkta çalışma özellikleri bir arada olan çeviricilerdir.


     DC ELEKTRİKTEN DC DÖNÜŞTÜRÜCÜ TEKNİK ÖZELLİKLERİ :

  1. Giriş: DC 10mV...1000V;

  2. Çıkış: DC (0)4-20mA

  3. Doğruluk Klası: 0.5%

  4. Giriş Empedansı (R): iken Vx>1V,Ri=Vx×10kΩ/V;

    iken Vx≤1V,Ri>1MΩ;

  5. Linear Saha:0-120% of nominal input

  6. Tepki Süresi: 350ms

  7. Aşırı Yük Kapasitesi: 2 times of nominal input, continuous;

  8. Çıkış Empedansı (çıkış skalası): 6V

  9. Harici Güç: +12VDC , +24VDC

  10. Sukunet halindeki akım tüketimi :17mA

  11. İzolasyon Voltajı: ≥2500Vdc, for 1 minute

  12. Çıkış dalgalanması: <10mV

  13. Sıcaklıkla kayması ( 0°C~+50°C) 2.5×10-4/°C

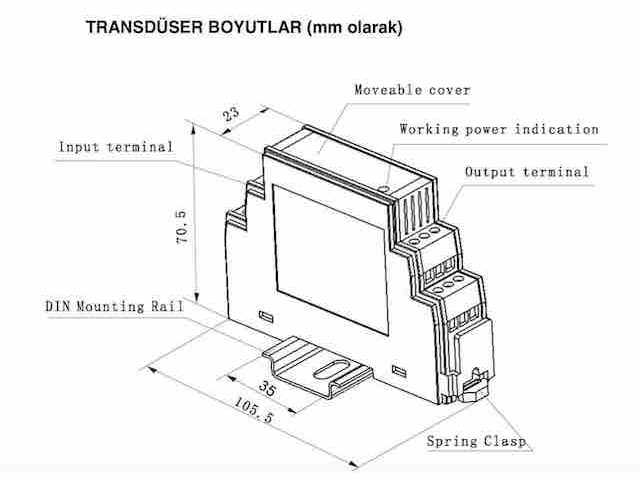

14. Çevre Sıcaklığı: -10°C~+50°C 15. Mounting :

DIN Ray 35mm Montajı

Montaj Şekli:                     35mm DIN rail mounting/vida

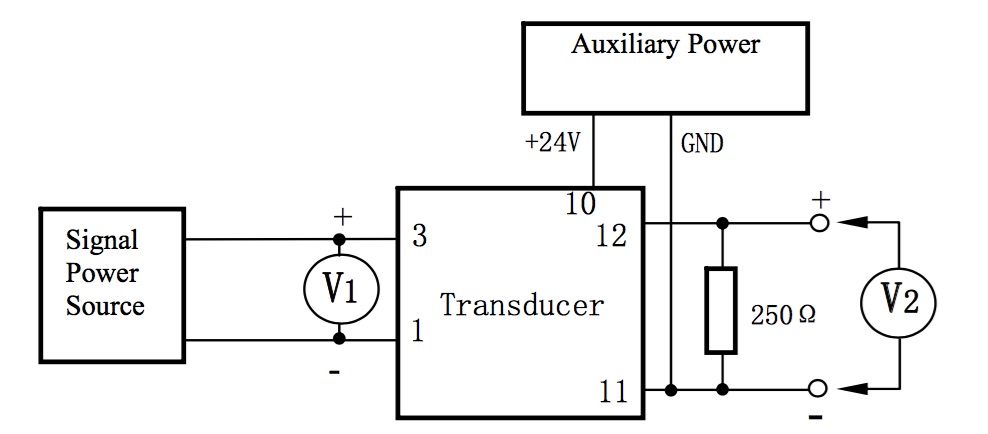

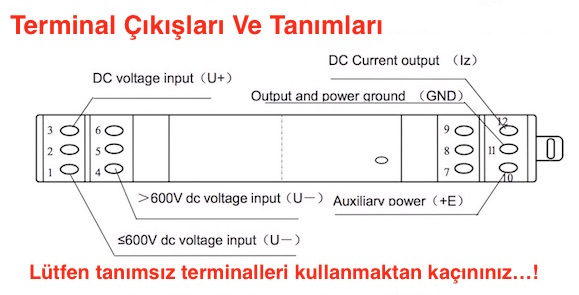

             DC TRANSDÜSER GENEL AÇIK DEVRE ŞEMASI BAĞLANTI ŞEMASI










  STANDART UYGULAMALARI

1. Doğruluk
Doğruluk derecesi IEC688:1992 uyumluluk.

2. Güvenlik

  1. 2.1  Aşırı Yük Kapasitesi

    Aşırı Yük kapasitesi IEC688:1992 uyumluluk

  2. 2.2  İzolasyon Voltajı

    Dayanım voltaj testi dayanabilme Q/72085584-0.1-2004 uyumluluğu

  3. 2.3  Yalıtım Empedansı

    The insulation impedance is no less than 20M Ohm, is conformed to Q/72085584-0.1-2004

3. Elektromağnetik Kabiliyeti

3.1 RF-Electromagnetic field immunity test according to EN61000-6-2:2005, EN61000-6-4:2001
3.2 Power frequency magnetic field immunity test according to EN61000-6-2:2005, EN61000-6-4:2001 3.3 Electrostatic discharge immunity test according to EN61000-6-2:2005, EN61000-6-4:2001
3.4 Surge immunity test according to EN61000-6-2:2005, EN61000-6-4:2001
3.5 Electrical fast transient/burst immunity test according to EN61000-6-2:2005, EN61000-6-4:2001 3.6 Conducted disturbance voltage according to EN61000-6-2:2005, EN61000-6-4:2001
3.7 RF continuous conducted immunity according to EN61000-6-2:2005, EN61000-6-4:2001
3.8 Radiated Electromagnetic disturbance according to EN61000-6-2:2005, EN61000-6-4:2001
3.9 Voltage dips/interruptions immunity according to EN61000-6-2:2005, EN61000-6-4:2001
