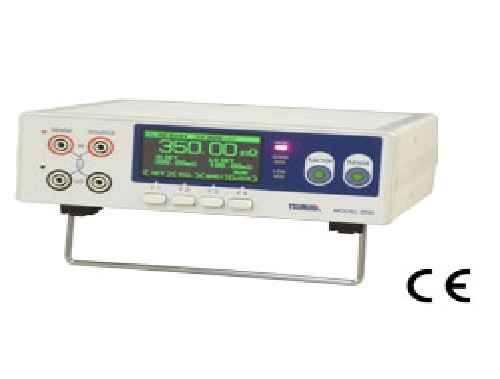

DC OHM METRE ÖLÇÜM VE TEST CİHAZI 3585

ELEKTRİK MALZEMELERİ DİRENCİ ÖLÇÜM

DOĞRU AKIM ÖLÇÜM TEST CİHAZI VE KONTROLÜ






  • ■Yüksek hızlı örnekleme, en hızlı yanıt yakl. 20 ms
  • ■15 program belleği modeli mevcuttur
  • ■Net ve kolay okuma için OLED ekran
  • ■Mevcut ölçülen değerlerin ortalama fonksiyonu
  • ■Çeşitli çıktı seçenekleri

Sıradan Uygulama

Bobin, Güç Kaynağı Anahtarı, Kurşun, İletken


① Veri Çıkışı

kodŞartname
xRS-232C çıkışı (standart)
03BCD çıkışı (TTL seviyesi) + RS-232C
04PBCD çıkışı (PNP) + RS-232C
04NBCD çıkışı (NPN) + RS-232C
07Analog voltaj çıkışı + RS-232C




Ürün Sipariş No: DC Ohmmetre Ölçüm Test Cihazı 3585

Fiyat ve Bilgi Al




Ölçüm Aralığı

<Direnç ölçümü>
Orta örneklemede doğruluk için ekstra 3 dgt eklenir.
Ölçüm aralığı:30 mΩ300 mΩ 3 Ω30 Ω300 Ω3 kΩ30 kΩ300 kΩ
Çözünürlük:1 μΩ10 μΩ100 μΩ1 mΩ10 mΩ100 mΩ1 Ω10 Ω
Ölçüm akımı:DC 300 mADC 100 ｍADC 10 mADC 1 mADC 10 μA
Maks. uygulanan gerilim:9 mV30 mV300 mV3 V300 mV3 V
Kesinlik:± (rdg.'nin %0.2'si + 10 dgt.)± (0,08 % rdg. + 3 dgt.)
Sıcaklık katsayısı:± (0,02 % rdg. + 1 dgt.)/℃± (0,01 % rdg. + 0,5 dgt.)/℃
Açık terminal voltajı:DC 6 V Maks.



Örnekleme döngüsü: HIZLI mod (Maks. ekran 4 dgts)

Ölçüm aralığı:30 mΩ300 mΩ3 Ω30 Ω300 Ω3 kΩ30 kΩ300 kΩ
Çözünürlük:10 μΩ100 μΩ1 mΩ10 mΩ100 mΩ1 Ω10 Ω100 Ω
Ölçüm akımı:DC 300 mADC 100 ｍADC 10 mADC 1 mADC 10 μA
Maks. uygulanan gerilim:9 mV30 mV300 mV3 V300 mV3 V
Kesinlik:± (rdg.'nin %0.3'ü + 15 dgt.)± (rdg.'nin %0.2'si + 5 dgt.)± (%0,5 rg. + 20 dgt.)
Sıcaklık katsayısı:± (0,03 % rdg. + 2 dgt.)/℃± (0,01 % rdg. + 0.1 dgt.)/℃± (0,05 % rdg. + 2 dgt.)/℃
Açık terminal voltajı:DC 6 V Maks.



<Sıcaklık ölçümü>
Ölçüm aralığı-19.9 - 199.9℃
Çözünürlük0.1℃
Kesinlik± （0.2 ％ rdg. + 0.2℃)
Sıcaklık katsayısı± （0.02％ rdg. + 0.02 ℃)/℃
sensörPt 100 Ω 3 uçlu tel tipi (Kablonun direnci: 5 Ω'dan az)
Ölçüm akımı1mA



Şartname

Ölçüm yöntemi:DC 4 terminal yöntemi
Maks. izin verilen uygulanan voltaj:Tüm aralık 100 V DC
Görüntülemek:OLED ekran
Maks. 35000
Sıfır bastırma işlevini göster
AŞIRI ekran:BİTMİŞ
Örnekleme döngüsü:
YAVAŞ:5 kez/sn
ORTA:20 kez/sn
HIZLI:90 kez/sn
Tepki hızı:
YAVAŞ:Yaklaşık. 210 ms
ORTA:Yaklaşık. 57 ms
HIZLI:Yaklaşık. 20 ms
Numune (sabit aralık) bağlıyken HOLD sırasında ölçülen yargı çıktılarına kadar geçen süre.
Analog çıkış:DC 3 V, 30000 gösterim değeri için çıkış.
Yük direnci: 2 kΩ'dan fazla
Dönüşüm yöntemi: D/A dönüşümü
Doğruluk: FS'nin ± %0,2'si
Yalıtım direnci:Güç kaynağı terminali/Dış kasa DC 500 V'tan fazla, 100 MΩ
Ölçüm terminali/Kontrol terminali ve RS-232C DC'den fazla 500 V, 10 MΩ
Dayanım gerilimi:Ölçüm terminalleri, kontrol terminalleri, RS-232C/Dış kasa AC 1500 V, 1 dak
Güç kaynağı/Dış kasa AC 1500 V, 1 dak
Parametre koru:Güç kapalıyken EEPROM'da tutulur
Güç kaynağı:AC 100 - 240 V (50/60 Hz)
Güç tüketimi:17 VA maks.
Çalışma ortam sıcaklığı:0 ila 40 ℃
Depolama sıcaklığı:-20 ila 70 ℃
Ağırlık:Yaklaşık. 1 kg
Dış boyut:205 (G) x 64 (Y) x 169 (D) mm
Aksesuarlar:
Güç kaynağı kodu1 bilgisayar
Kontrol girişi konektörü1 bilgisayar
Yardımcı yazılım1 bilgisayar
Kullanım kılavuzu1 bilgisayar
