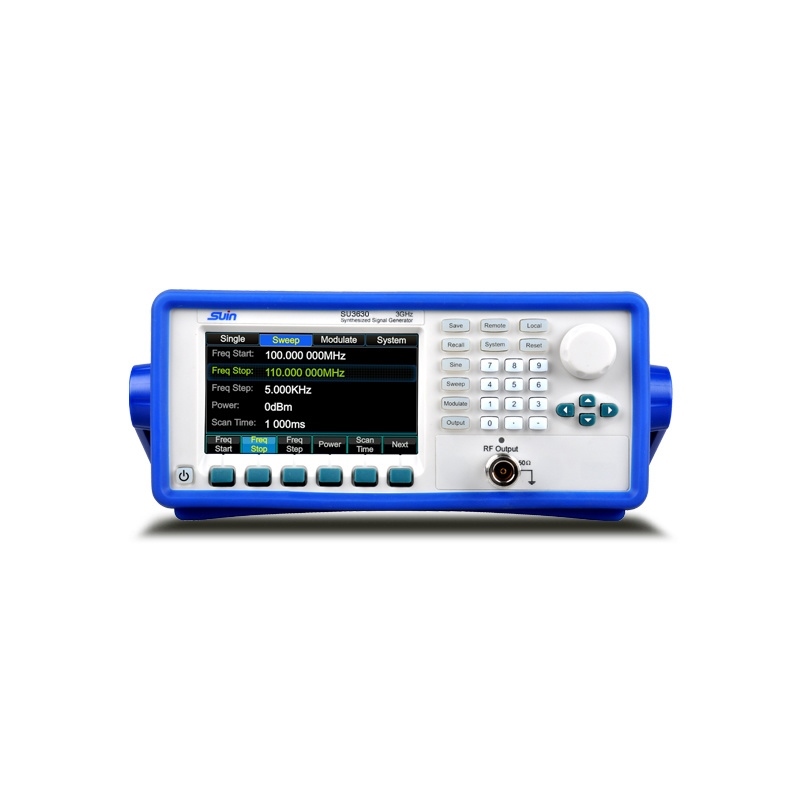

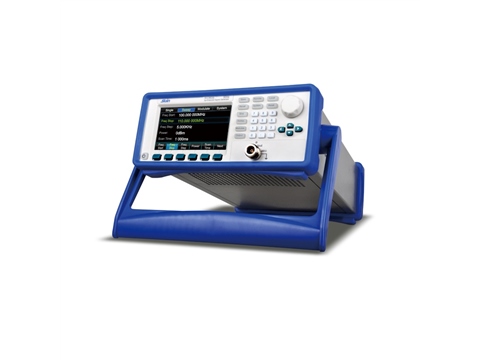

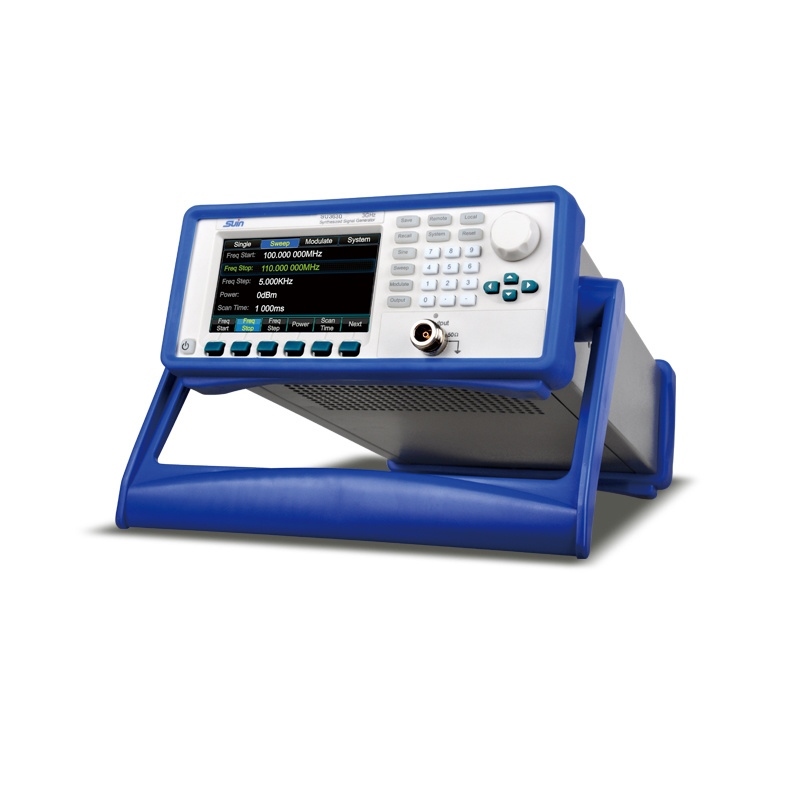

3GHz Sinyal Üreteci

Masa Tipi veya Sahada Mükemmel Çözüm Sinyal Jeneratörü






masa-tipi-sinyal-jeneratörü


Masa Tipi Sinyal Jeneratörü Özellikleri

* Basit ve kullanımı kolay

* -115dBc'ye kadar faz gürültüsü

* +13dBm'ye kadar çıkış gücü

* Esnek frekans ve genlik süpürme işlevi

* Darbe modülasyon fonksiyonu

* USB cihazının ve RS232'nin standart arayüzü





Ürün Sipariş Kodu : SU3630


Genel bakış

SU3630  Sentezlenen Sinyal Generato R  kabul faz kilidi tekniği sentez frekans sinyaline (osilatörü kontrol eden faz kilitleme halka), SU3630 olan  3 GHz mikrodalga sentezlenmiş sinyal üreteci referans frekans çıkışı, 10MHz, düşük faz gürültüsü, 20kHz ofset -60dBm ~ 10dBm çıkış ile, Güç aralığı. Yüksek stabilite ve yüksek frekans çözünürlüğünün yanı sıra amplifikatör ve darbe modülasyon işlevi, SU3630'un Ar-Ge, Laboratuvar, endüstriyel alan, test ölçümü ve kalibrasyonu, metroloji sistemlerinde daha fazla uygulamaya sahip olmasını sağlar. Genel bilgileri almak için lütfen bizimle iletişime geçin, yüksek kaliteli ürün, size daha iyi satış sonrası hizmet sunmayı taahhüt ediyoruz. Çözüm almak istiyorsanız, referansınız için videolar da yapabiliriz.





Ürün modeli

SU3630


Standart aksesuarlar

Güç Kablosu: 1 adet

CD (Yazılım+Kullanıcı Kılavuzu): 1 adet



Seçenekler

GPIB: 1 adet

NN kablosu: 1 adet

N-SMA adaptörü: 1 adet





Ürün Teknik Özellikleri



Özellikler

Sıklık
Menzil25MHz~3GHz
Çözünürlük3Hz
Referans Frekansı

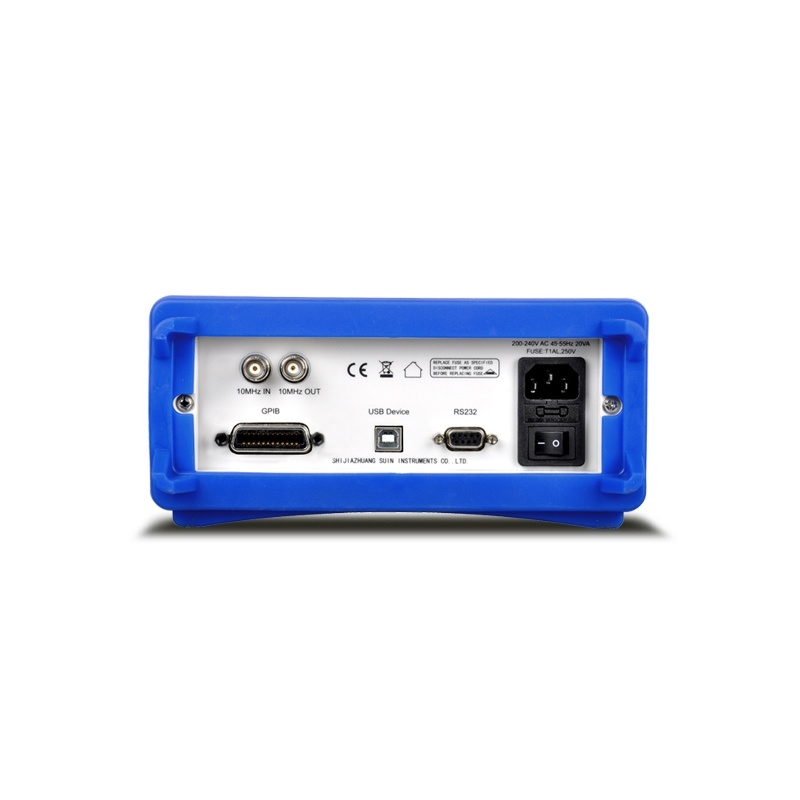

Referans Çıkışı: Frekans: 10MHz Seviye: >0dBm

Bağlantı Noktası: BNC konektörü

Referans Girişi: Frekans: 10MHz Güç: -3?~+7dBm

Giriş Bağlantı Noktası: BNC konektörü

Empedans (nominal): 50Ω

Faz Gürültüsü-90dBc~-115dBc Ofset 20kHz
sahteHarmonik: <-35dBc (Güç: ≤-5dBm)
Harmonik olmayan: <-60dBc
Güç
Güç aralığı-60dBm~+10dBm
Çözünürlük0.25dB
Kesinlik

±(1.0+2 ayar değerinin mutlak değeri)dB

(çıkış frekansı 25MHz~2250MHz)

±(1.0+4 ayar değerinin mutlak değeri)dB

(çıkış frekansı 2200MHz~3000MHz)

Giriş SWR'si <1.5 tipik değer
RF Çıkışı

Terminal: N tipi

Çıkış Empedansı: 50Ω

Darbe Modülasyonu
Kırılma Oranı> 80dB
Yükselen/Düşen Kenar< 100ns
Darbe genişliği0.25s Min.
Nabız Dönemi0.5s Min.
süpürmek
Frekans TaramasıSüpürme Modu: Lineer Min. Adım: 3Hz
Güç SüpürmeSüpürme Modu: Lineer Min. Adım: 0.25dBm
Genel özellikleri
GüçAC 100V~240V, 50/60Hz, 50VA Maks
Boyut ve Ağırlık     386mm×256mm×123mm, <5kg
