Zorlu Koşullar için CAN Uyumlu C Modülleri Serisi


Araç Isı Yakıt/Hava Oranı Kayıt Cihazı


1100V Kadar Voltaj Kayıt Cihazı


PT Ve Frekans Kayıt Cihazı


CAN Haberleşme Veri Toplam Raporlama Cihazı










Araç Testleri için CAN Uyumlu Yüksek Doğruluklu Ölçüm Modülleri

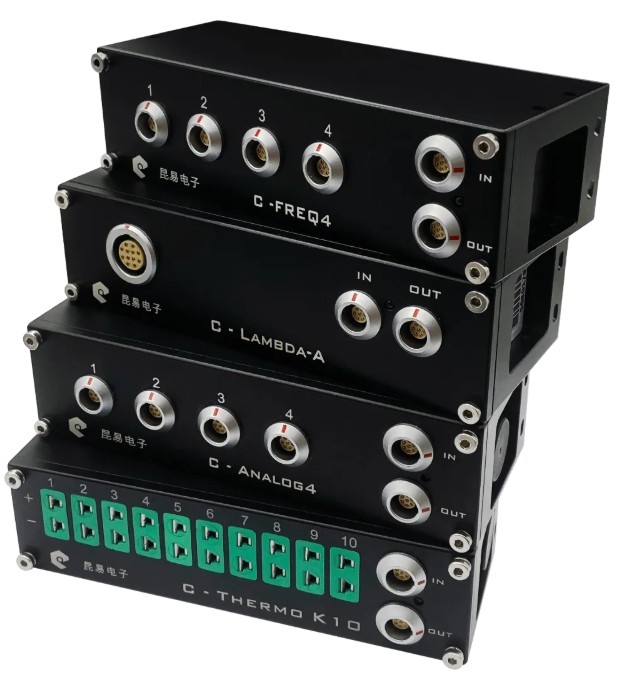

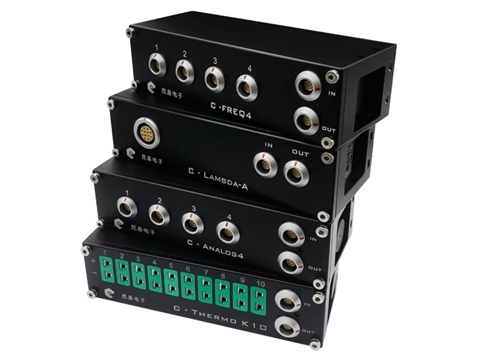

VCARSYSTEM tarafından piyasaya sürülen C Modülü, sıcaklık, analog voltaj/akım sinyali, hava-yakıt oranı, frekans, türbin hızı ve diğer fiziksel nicelik sinyallerini toplayıp bunları CAN veri yolu sinyali aracılığıyla gerçek zamanlı olarak çıkışa verebilen bir modüldür.

Ürün Sipariş Kodu: C Ölçüm Modülü

Fiyat ve Bilgi Al

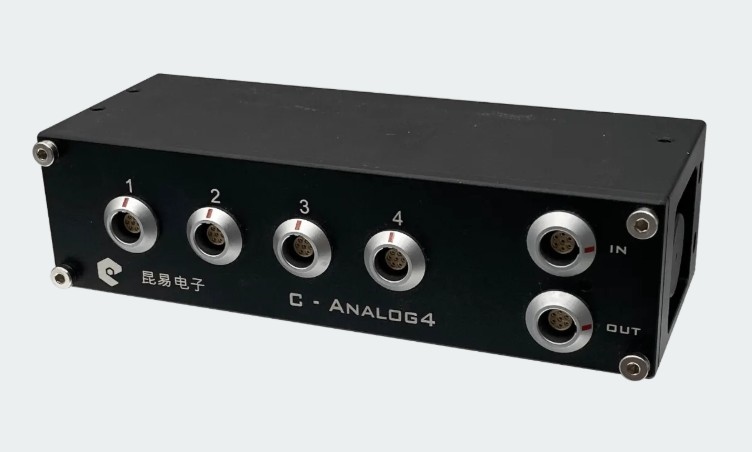

C-AD4 /8

AD Modülü

4/8 voltaj giriş kanalına sahip, CAN protokol haberleşmesini destekleyen oldukça kompakt bir modül olan veri sinyal toplama cihazı.

Özellikler

4/8 Kanallı voltaj girişi
Gerilim ölçümü
Analog voltaj girişi
Ölçüm aralığı: ±60V, ±10V ayarlanabilir
Ölçüm doğruluğu: ±10mv, 5mv (-40 ℃ ~ + 85 ℃)
Örnekleme hızı: 1Hz ile 1kHz arasında yapılandırılabilir
Veri iletim döngüsü: 1ms~ 1s
Ayarlanabilir örnekleme çözünürlüğü: 24 bit
Sensör besleme voltajı: 5V ile 24V arasında ayarlanabilir
Daha fazla sinyal toplamak için seri halde birden fazla modülü destekler
Elektriksel izolasyon (giriş, CAN, güç kaynağı, muhafaza)
Yüksek su geçirmezlik ve toz geçirmezlik derecesiyle zorlu koşullar için tasarlanmış çevre dostu

Uygulama senaryoları

Araç Veri Toplama
Araç Enerji Akışı Yönetimi

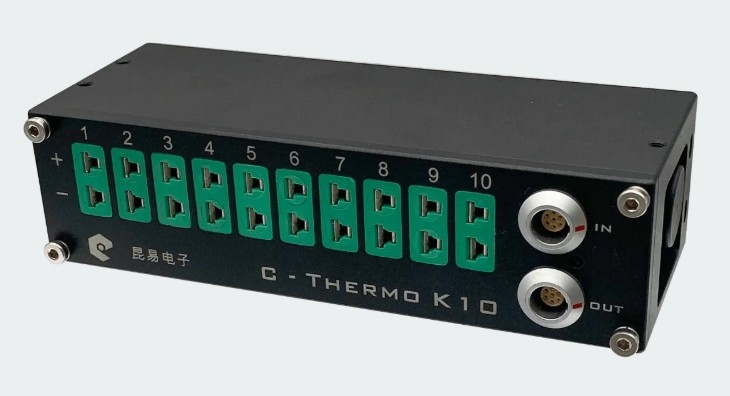

C-Termo-K10 /20

Sıcaklık Modülü

10/20 kanallı sıcaklık ölçümü yapabilen ve CAN protokol haberleşmesini destekleyen oldukça kompakt bir modüle sahip veri sinyali toplama cihazı.

Özellikler

10 /20-Kanal sıcaklık girişi
Sıcaklık ölçümü
K tipi termokupl diferansiyel girişi (NiCr-Ni)
Ölçüm aralığı: -100 ℃ ~ + 1250 ℃
Ölçüm doğruluğu: 1 ℃ (ortam sıcaklığı: -40℃ ~ + 85℃ )
Veri iletim döngüsü: 100ms -5000ms
Örnekleme hızı: 0,2 Hz ile 10 Hz arasında yapılandırılabilir
Örnekleme çözünürlüğü: 16 bit
Ekran çözünürlüğü: 0,1 ℃
Daha fazla sinyal toplamak için seri halde birden fazla modülü destekler
Elektriksel izolasyon (giriş, CAN, güç kaynağı, muhafaza)
Yüksek su ve toz geçirmezlik derecesine sahip, zorlu koşullar için çevre dostu tasarım

Uygulama senaryoları

Araç Veri Toplama
Araç Enerji Akışı Yönetimi

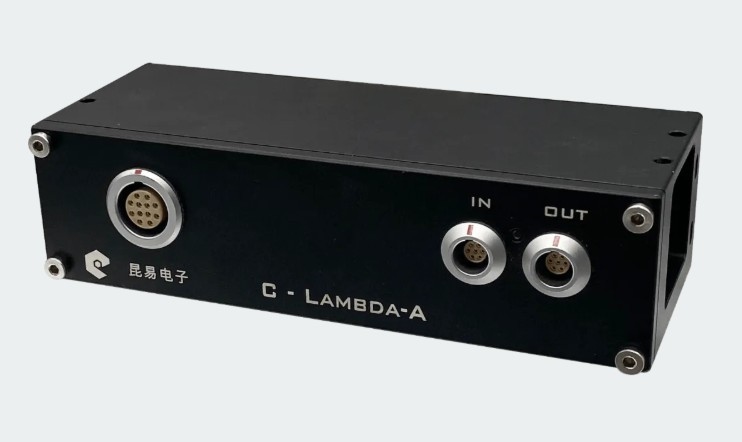

C-lambda

Lambda Modülü

Hava-yakıt oranının izlenmesi için bir veri sinyali toplama cihazı, CAN protokol iletişimini destekleyen oldukça kompakt bir modül.

Özellikler

1 Kanallı doğrusal oksijen sensörü arayüzü
Hava-yakıt oranı ölçümü
Giriş: Sürekli Oksijen Sensörü LSU4.2 veya LSU4.9
LSU4.9 için λ ölçüm aralığı 0,55 -32,767
Ölçüm doğruluğu: IP doğruluğu %0,1 0,007mA, (λ yaklaşık 1'e eşit olduğunda, λ doğruluğu 0,005'tir)
Örnekleme frekansı: 100Hz
Örnekleme çözünürlüğü: 16 bit
Veri iletim döngüsü: 10ms
Daha fazla sinyal toplamak için seri halde birden fazla modülü destekler
Elektriksel izolasyon (giriş, CAN, güç kaynağı, muhafaza)
Zorlu ortamlara uygun, yüksek su geçirmezlik ve toz geçirmezlik derecesine sahiptir

Uygulama senaryoları

Araç Egzoz Ölçümü
Araç Veri Toplama

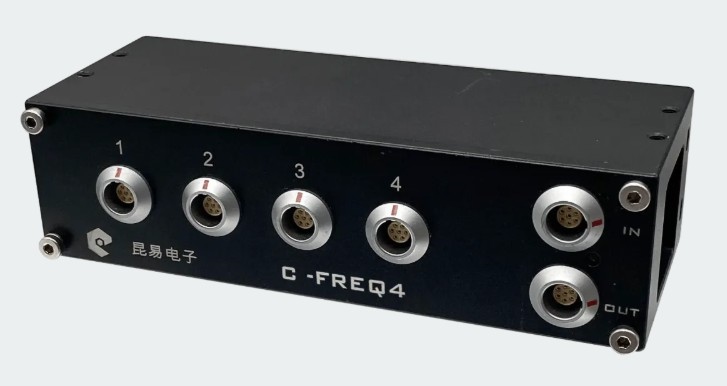

C-FREKANS

Frekans Modülü

Frekans izleme için bir veri sinyali toplama cihazı, CAN protokol iletişimini destekleyen oldukça kompakt bir modül.

Özellikler

4 Kanallı FREQ girişi
Frekans ölçümü
Giriş: 4 kanallı FREQ girişi
Ölçüm aralığı: 0,1~ 300KHz
Giriş sinyali voltaj aralığı: ±60V, yüksek ve düşük seviye eşikleri için ayarlanabilir
Örnekleme hızı: 1 ms ile 1 saniye arasında ayarlanabilir
Örnekleme çözünürlüğü: 16 bit
Sensör besleme voltajı: 5V ile 24V arasında ayarlanabilir
Daha fazla sinyal toplamak için birden fazla modülün seri bağlantısını destekler
Elektriksel izolasyon (giriş, CAN, güç kaynağı, muhafaza)
Zorlu ortamlarda kullanıma uygun, yüksek su geçirmezlik ve toz geçirmezlik derecesine sahiptir

Uygulama senaryoları

Araç Veri Toplama
Araç Enerji Akışı Yönetimi

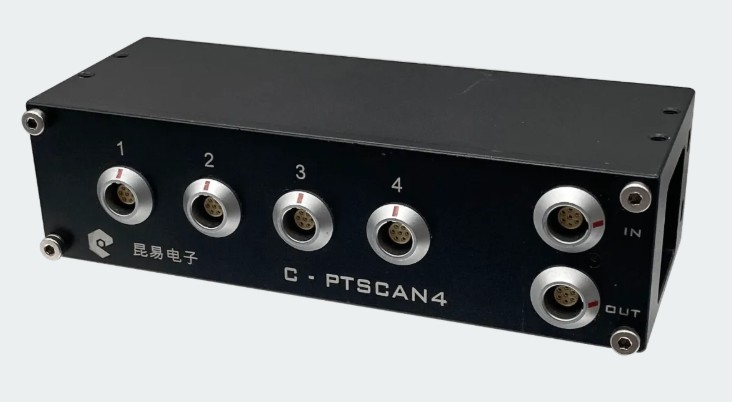

C-PT100

PT Modülü

Sıcaklık giriş kanalı ve CAN protokol iletişimini destekleyen oldukça kompakt bir modüle sahip veri sinyali toplama cihazı.

Özellikler

4 kanallı PT sensör arayüzü
Sıcaklık ölçümü
Giriş: 4 kanallı PT100 girişi, 2, 3 ve 4 kablolu sistemlerle uyumludur
Ölçüm aralığı: -200 ℃ ~ + 850 ℃
Ölçüm doğruluğu: +0.2℃ (ortam sıcaklığı: -40 ℃ ~ 85 ℃)
Veri iletim döngüsü: 70 ms ile 10 saniye arasında yapılandırılabilir
Örnekleme hızı: 0,1 Hz ile 10 Hz arasında yapılandırılabilir
Donanım örnekleme çözünürlüğü: 24 bit
Ekran çözünürlüğü: 0,1°C
Sensör güç kaynağı voltajı: 5V ile 24V arasında ayarlanabilir
Daha fazla sinyal toplamak için birden fazla modülün seri bağlantısını destekler
Elektriksel izolasyon (giriş, CAN, güç kaynağı, muhafaza)
Zorlu ortamlarda kullanıma uygun, yüksek su geçirmezlik ve toz geçirmezlik derecesine sahiptir

Uygulama senaryoları

Araç Veri Toplama
Araç Enerji Akışı Yönetimi

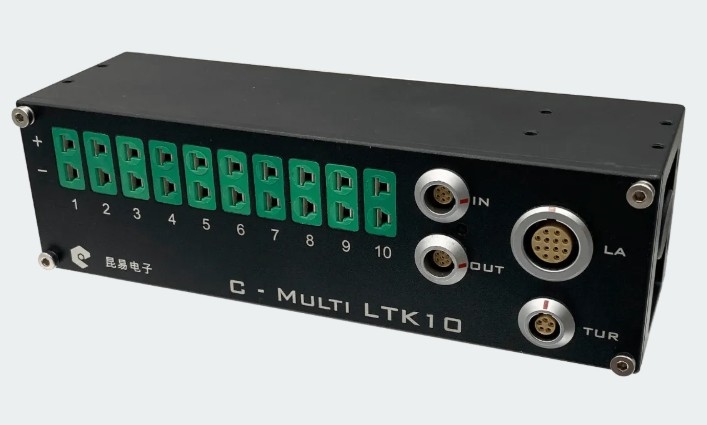

C-Multi LTK10

Toplu Modül

Sıcaklık, hava-yakıt oranı ve türbin hızı giriş kanallarına sahip bir veri sinyali toplama cihazı ve CAN protokol iletişimini destekleyen oldukça kompakt bir modül.

Özellikler

10 Kanallı sıcaklık girişi, 1 doğrusal oksijen sensörü arayüzü, 1 hız sensörü arayüzü
Sıcaklık ölçümü
Giriş: K tipi termokupl diferansiyel girişi (NiCr-Ni)
Ölçüm aralığı: -100 ℃ ~ + 1250 ℃
Ölçüm doğruluğu: 1℃ (ortam sıcaklığı: -40 ℃ ~ + 105 ℃)
Veri iletim süresi: 100ms ile 5000ms arasında ayarlanabilir
Örnekleme frekansı: 0,2 Hz ile 10 Hz arasında ayarlanabilir
Turboşarj hız ölçümü
Giriş: turboşarj hız sinyali
Hız ölçüm aralığı (10 bıçak koşulları altında): 0 RPM ila 320.000 RPM; çözünürlük: 12 RPM
Hız ölçüm aralığı (30 bıçak koşulu altında): 0 RPM~ 100000 RPM: çözünürlük: 4 RPM; doğruluk: %0,25
Hava-yakıt oranı ölçümü
Giriş: Sürekli Oksijen Sensörü LSU4.2, LSU4.9
Örnekleme frekansı: 100Hz
Ölçüm aralığı 0,55-32,767'dir
Ölçüm doğruluğu: IP doğruluğu %0,1 + 0,007mA, (λ yaklaşık 1'e eşit olduğunda, λ doğruluğu 0,005'tir).
Daha fazla sinyal toplamak için birden fazla modülün seri bağlantısını destekler
Elektriksel izolasyon (giriş, CAN, güç kaynağı, muhafaza)
Zorlu ortamlarda kullanıma uygun, yüksek su geçirmezlik ve toz geçirmezlik derecesine sahiptir

Uygulama senaryoları

Araç Veri Toplama
Araç Enerji Akışı Yönetimi
Yüksek Gerilim Senaryoları

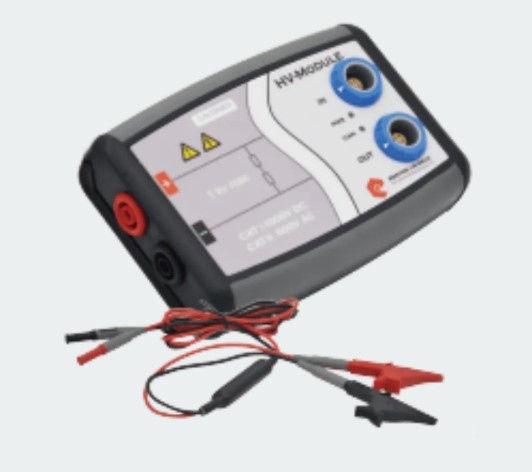

HV-MODÜLÜ

Yüksek Gerilim Modülü

Yüksek voltajlı giriş kanalına sahip bir veri sinyali toplama cihazı ve CAN protokol iletişimini destekleyen oldukça kompakt bir modül.

Özellikler

1 kanallı yüksek voltaj devre arayüzü
Gerilim ölçümü
Giriş: analog voltaj girişi
Ölçüm aralığı: ± 1100V
Ölçüm doğruluğu: ± 2V (-40 ℃~ 85 ℃)
Örnekleme hızı: 1Hz~ 1kHz
Örnekleme çözünürlüğü: 24 bit
Giriş kesme frekansı: 2KHz
Giriş Empedansı: 21MΩ
Daha fazla sinyal toplamak için birden fazla modülün seri bağlantısını destekler
Elektriksel izolasyon (giriş, CAN, güç kaynağı, muhafaza)
Zorlu ortamlarda kullanıma uygun, yüksek su geçirmezlik ve toz geçirmezlik derecesine sahiptir

Uygulama senaryoları

Araç Veri Toplama
Araç Enerji Akışı Yönetimi
