ÜRÜN DETAYI

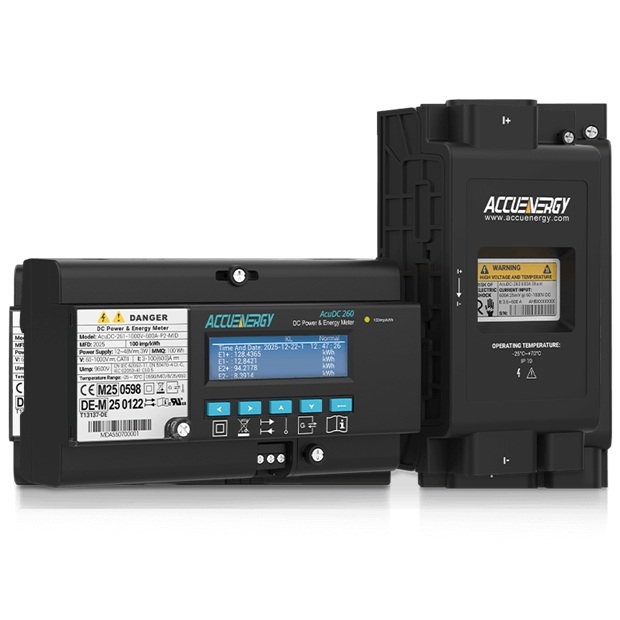

DC Enerji Analizörü

Kuzey Amerika, Avrupa Ve Uluslararası Pazarlar İçin Sertifikasyon.
+ Karşılar Veya Aşar

Yeni Çağın Gereksinmelerine Uygun Bir DC Enerji Analizörü DC Güç Analizörü..!

DC Enerji Ölçümü İstendiğinde Endüstrinin Her Alanında Kararlı Ve Doğru Ölçüm

Bir DC Şarj İstasyonu İçin Değişmez Kural Enerji Ölçümünün Yıllarca Doğru Ölçümüdür..!

Çok Kanallı DC Enerji Analizörü

Tüm DC Akım Gerilim Güç Ölçüm Uygulamaları İçin MID Sertifikalı DC Güç Ölçer

Ticari DC Şarj İstasyonları İçin Tek Cihazla Çift Kanallı Ölçüm Çözümü!

Çift Portlu Ölçüm Teknolojisi, MID Sertifikası ve Yasal Uyumluluk, Yüksek Hassasiyet, Geniş Voltaj Aralığı

Made in Canada

DC GÜÇ ÖLÇER ENERJİ ANALİZÖRÜ ÖZELLİKLERİ

+ EN50470-4 Sınıf C ve IEC 62053-41 Sınıf 0.5 doğruluk sertifikalı
+ Gerçek enerji ölçümü için kablo kaybı telafisi
+ AB ve Alman pazarları için MID sertifikalı ve Eichreicht uyumlu
+ DC uygulamalarına uyumlu ve güvenli entegrasyon için UL Onaylı
+ 60V ile 1000V arasında %0,1 doğrulukla doğrudan bağlantılı voltaj ölçümü
+ Şönt sensör üzerinden %0,2 doğrulukla akım ölçümü
+ Her akım ve sistem toplamı için çift yönlü enerji ölçümü
+ İki DC Akım girişini ölçer
+ Veri sorgulama ve yapılandırma için RS485 üzerinden Modbus RTU ve Ethernet üzerinden Modbus TCP/IP
+ HMI üzerinden yapılandırma ve okuma ekranı
+ Tüm EV şarj oturumlarını kaydetmek için işlem günlüğünü destekler
+ Ayrıntılı, kurcalamaya karşı korumalı işlem kaydı için EichLog'u destekler

Ürün Sipariş Kodu: AcuDC-261

Fiyat ve Bilgi Al

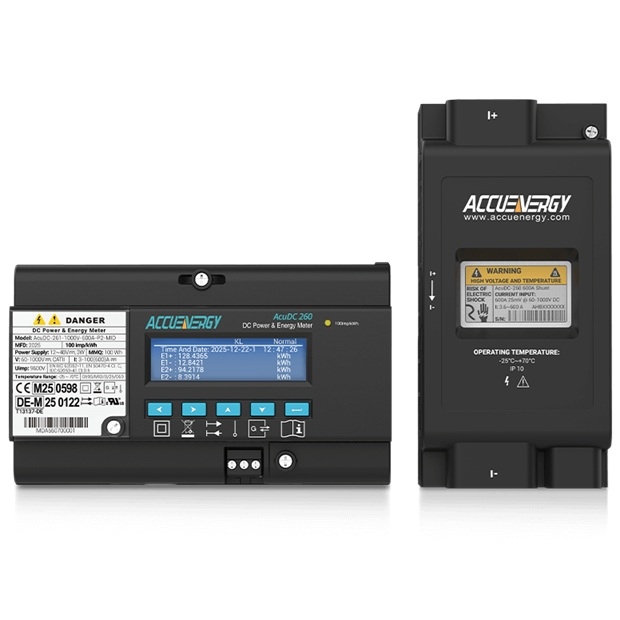

DC Enerji Analizörü AcuDC 261 Cihazı MID ve Eichreicht uyumludur Ve IEC 62053-41 Sınıf 0.5 ve EN 50470-4 Sınıf C Standartlarına Uygun Ölçüm Yapar

Bu seri , AB ve Alman pazarları için MID ve Eichreicht uyumludur, IEC 62053-41 Sınıf 0.5 ve EN 50470-4 Sınıf C standartlarına uygundur ve OCMF formatını, elektronik metroloji mührünü, kablo kaybı telafisini ve EichLog'u destekleyerek DC faturalama sistemleri için kurcalamaya karşı dayanıklı olay kaydı ve gelir düzeyinde doğruluk sağlar.

  DC Enerji Analizörü AcuDC 261 Başlıca Özellikleri :

• EN50470-4 Sınıf C ve IEC 62053-41 Sınıf 0.5 doğruluk sertifikalarına sahiptir.
• Gerçek enerji ölçümü için kablo kayıp telafisi.
• Tek bir cihaz içinde iki adet doğru akım girişini ölçer.
• MID sertifikalıdır ve AB ve Alman pazarları için Eichrecht ve PTB standartlarına uygundur.
• UL tarafından, veri merkezi uygulamalarına uyumlu ve güvenli entegrasyonu için onaylanmıştır.
• 60V ile 1000V arasında %0,1 doğrulukla doğrudan bağlantılı voltaj ölçümü.
• Şönt sensör aracılığıyla yapılan akım ölçümü, %0,2 doğrulukla gerçekleştirilir.
• Her bir akım ve sistem toplamı için çift yönlü enerji ölçümü.
• Veri sorgulama ve yapılandırma için RS485 üzerinden Modbus RTU ve Ethernet üzerinden Modbus TCP/IP.
• HMI üzerinden yapılandırma ve okuma ekranı.
• Elektrikli araç şarj işlemlerinin tamamını kaydetmek için işlem günlüğünü destekler.
• Ayrıntılı ve kurcalamaya karşı korumalı süreç kaydı için EichLog'u destekler.

Doğru EV şarj ölçüm cihazını seçmek, Avrupa Birliği'nin Ölçüm Cihazları Direktifi gibi gelir düzeyi düzenleyici çerçevelere uygunluğun ve IEC 62053-41 Sınıf 0.5 ve EN 50470-4 Sınıf C gibi doğruluk sınıflandırmalarıyla uyumluluğun teyit edilmesini gerektirir. Ölçüm cihazının doğruluk performansını, uygulanabilir voltaj ve akım aralıklarını, veri bütünlüğünü ve kayıt yeteneklerini ve modern EV şarj sistemlerinde şeffaf, denetlenebilir faturalandırmayı destekleme yeteneğini değerlendirin.

IEC 62053-41 Sınıf 0.5 ve EN 50470-4 Sınıf C standartlarına uygunluk, bir EV şarj ölçüm cihazının hassas ölçüm için gereken doğruluk, kararlılık ve performansı sağladığını doğrular. Bu standartlar, tutarlı ve izlenebilir okumalar sağlamak için bir ölçüm cihazının farklı yük profilleri ve çevresel koşullar altında nasıl çalışması gerektiğini belirtir. Bu sınıflandırmalara uygunluk, voltaj, akım, güç ve enerji ölçümlerinde gelir düzeyinde doğruluk sağlar ve elektrik şirketleri ve EV şarj sistemleri için güvenilir faturalandırma, şeffaf denetim ve düzenleyici doğrulamayı destekler.

Doğru Akım Gerrilim Ölçer AcuDC-261 MID'in Başlıca Özellikleri

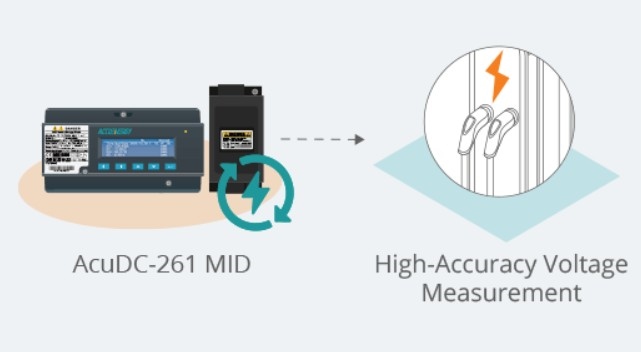

ÇİFT GİRİŞLİ DC HIZLI ŞARJ İSTASYONU ÖLÇÜM VE RAPORLANMASI

Elektrikli araç hızlı şarj uygulamaları için çift bağlantı noktasıyla gelir düzeyinde doğruluk sunan bu ürün, 60-1000V aralığında %0,1 doğrulukla doğrudan bağlantılı voltaj ölçümü, şönt sensörler aracılığıyla ölçülen %0,2 doğrulukla iki izole DC akım girişi ve tüm güç, enerji ve şarj hesaplamalarında %0,5 doğruluk sağlayarak DC hızlı şarj sistemleri için gereken hassasiyeti sunar.

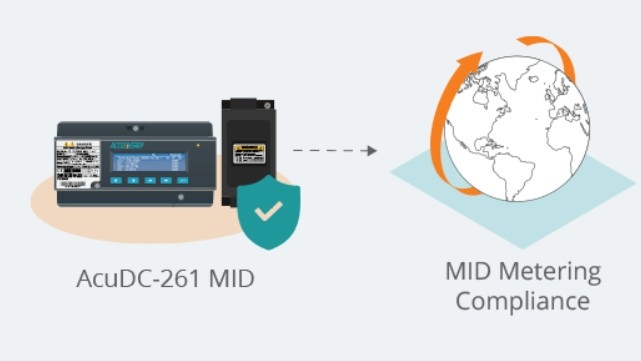

ORTA SERTİFİKASYON

IEC 62053-41 Sınıf 0.5 ve EN 50470-4 Sınıf C standartlarına uygun olarak doğruluk, performans ve güvenlik açısından uluslararası düzenleyici gereklilikleri karşılayan, MID sertifikalı EV şarj ölçüm cihazı. Seri ayrıca CTEP, NTEP, Eichrecht, LNE ve UL Onaylı gerekliliklerini de karşılayarak, küresel DC faturalama uygulamalarında güvenilir gelir düzeyinde performans sağlar.

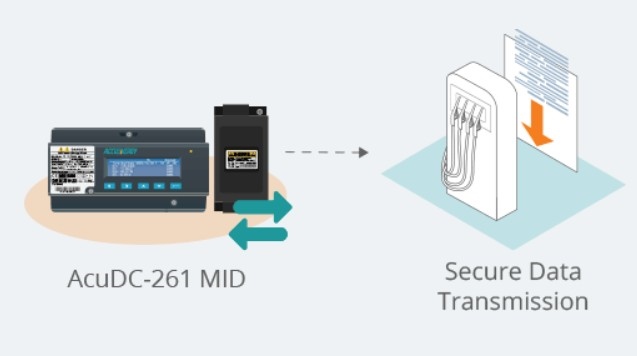

OCMF VERİ FORMATI

OCMF (Açık Ücret Ölçüm Formatı) formatını işlem kaydı özelliğiyle destekler; bu format, faturalama sistemlerinde düzenleyici doğrulama için ölçüm verilerini iletmek amacıyla kullanılan standartlaştırılmış, kurcalamaya karşı dayanıklı bir veri formatıdır. OCMF uyumlu kayıtlar oluşturarak, sayaç faturalama sistemleri arasında şeffaf, birlikte çalışabilir ve denetlenebilir veri alışverişi sağlar.

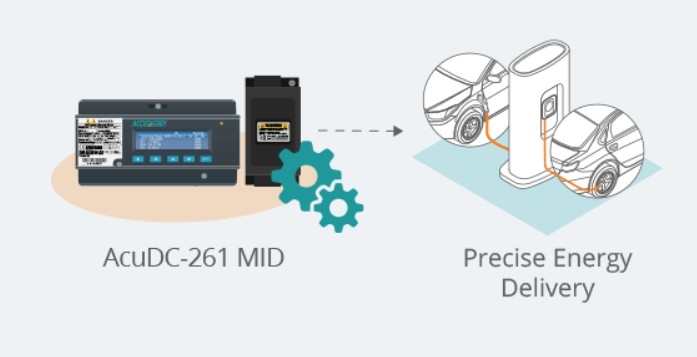

KABLO KAYBI TAZMİNATI

Elektrikli araç hızlı şarj sistemlerinde doğru faturalandırmayı sağlamak için akım ve voltaj kablo kaybı telafisi sağlar. Uzun kablo mesafeleri, iletken boyutu ve malzeme farklılıkları, şarj cihazı ile araç arasında voltaj düşüşüne ve güç kaybına neden olan direnç oluşturur. Bu dağıtım kayıplarını telafi ederek, sayaç faturalandırmanın elektrikli araca iletilen gerçek enerjiyi yansıtmasını sağlar ve gelir düzeyine uygun, şeffaf elektrikli araç şarj faturalandırmasını destekler.

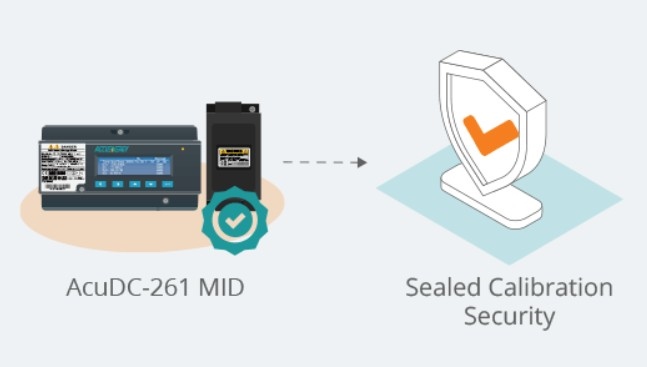

KURCALAMAYA KARŞI MÜHÜR

AcuDC-261 MID ölçüm cihazı, hem elektronik hem de fiziksel metroloji mühürleri aracılığıyla yetkisiz müdahaleye karşı koruma sağlar. Kilitli parametre ayarları, kalibrasyon ve faturalama yapılandırmalarını yetkisiz değişikliklerden korur ve mühürlü bir şönt ile eşleştirildiğinde, ölçüm cihazı tamamen kapalı, kurcalamaya karşı dayanıklı bir ölçüm zinciri oluşturarak, gelir düzeyi yüksek EV şarj uygulamaları için veri bütünlüğünü korur.

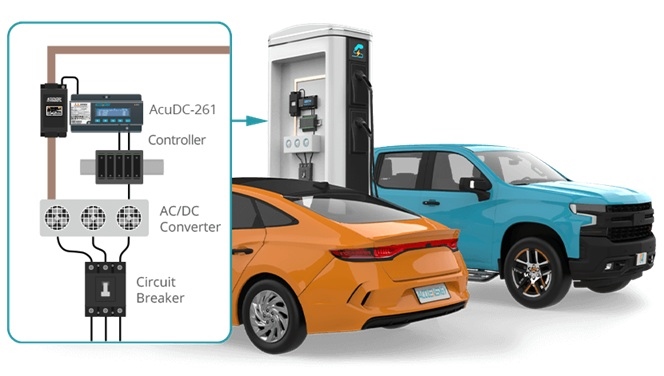

AcuDC-261 MID Uygulamaları

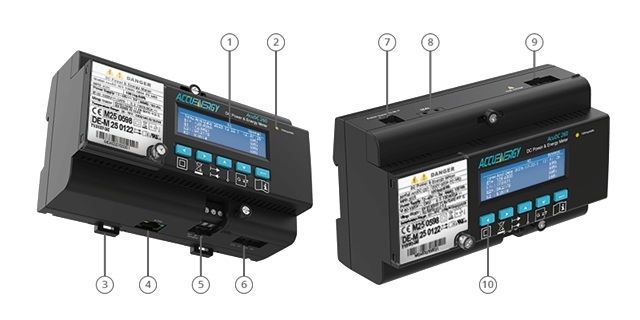

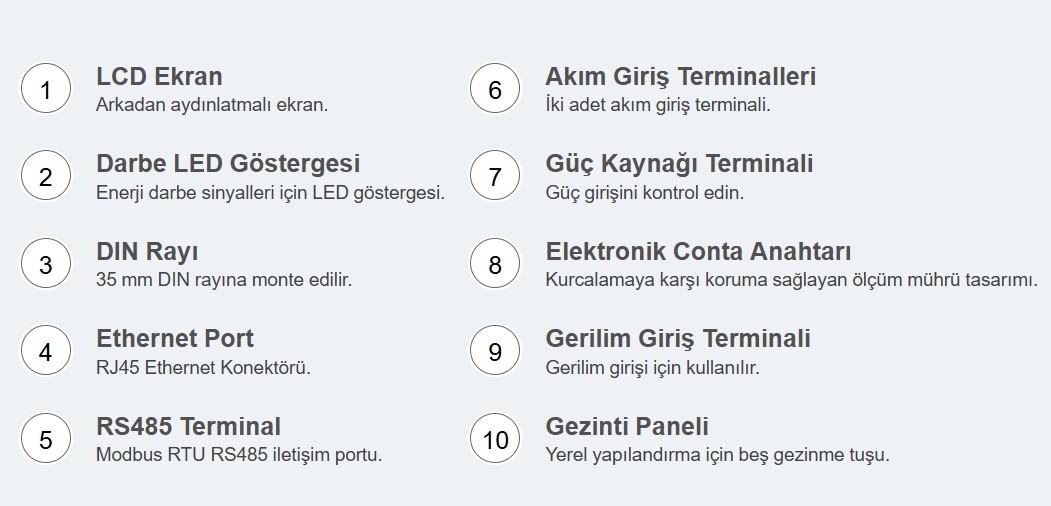

AcuDC-261 MID GÜÇ ENERJİ ÖLÇÜM CİHAZI Ürün Haritası

1 LCD Ekran

Arkadan aydınlatmalı ekran

2 Darbe LED Göstergesi

Enerji darbe sinyalleri için LED göstergesi

3 DIN Rayı

35 mm DIN rayına monte edilir.

4 Ethernet Port

RJ45 Ethernet Konektörü.

5 RS485 Terminal

Modbus RTU RS485 iletişim portu.

6 Akım Giriş Terminalleri

İki adet akım giriş terminali.

7 Güç Kaynağı Terminali

Güç girişini kontrol edin.

8 Elektronik Conta Anahtarı

Kurcalamaya karşı koruma sağlayan ölçüm mührü tasarımı.

9 Gerilim Giriş Terminali

Gerilim girişi için kullanılır.

10 Gezinti Paneli

Yerel yapılandırma için beş gezinme tuşu.
