ÜRÜN DETAYI

Çoklu Enerji İzleme Ve Raporlamada Devrimsel Avantajlar..!

Tek Tarayıcıda Çoklu Enerji Şebekesi İzleme

Tek Bir Cihazla 24 Adet Tek Fazlı veya 8 Adet Üç Fazlı Çoklu Şebeke Analizörü

% 0.2 Hassasiyetle Daha Az Enerji Kaybı Özelliği İle Faturada Az Kayıp Ve Yüksek Gelir

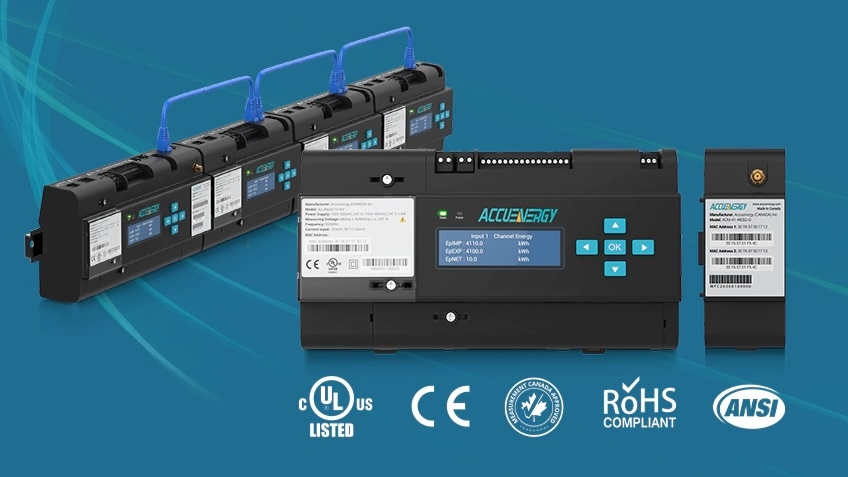

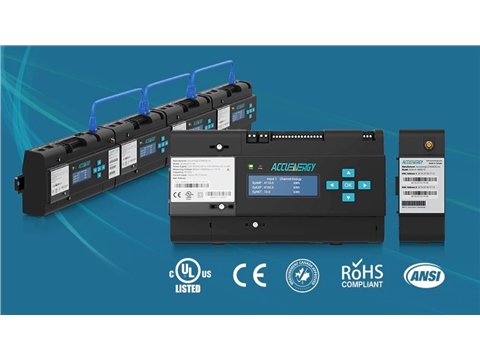

Daisy Chain Tasarımı Sayesinde 96 Kanala Kadar Genişleyebilir!

NSI C12.20 Class 0.5 ve IEC 62053-22 Class 0.5s standartlarında ölçüm yapar. Yani Faturalandırma için Kullanılabilecek Kadar Yüksek Doğruluk Payına Sahiptir!!

Veri Merkezleri Akıllı Binalar Ve Kurumsal Tesisler İçin Rakipsiz Avantajlar

Az Kablaj Az İşçilik Yüksek Teknoloji Üstün İzleme Ve Raporlama Teknoklojileri Bir Arada

 Çok Kanallı Enerji İzleme Sistemi:

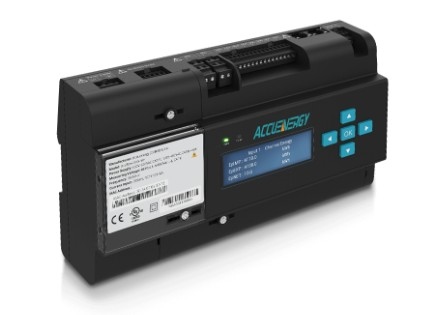

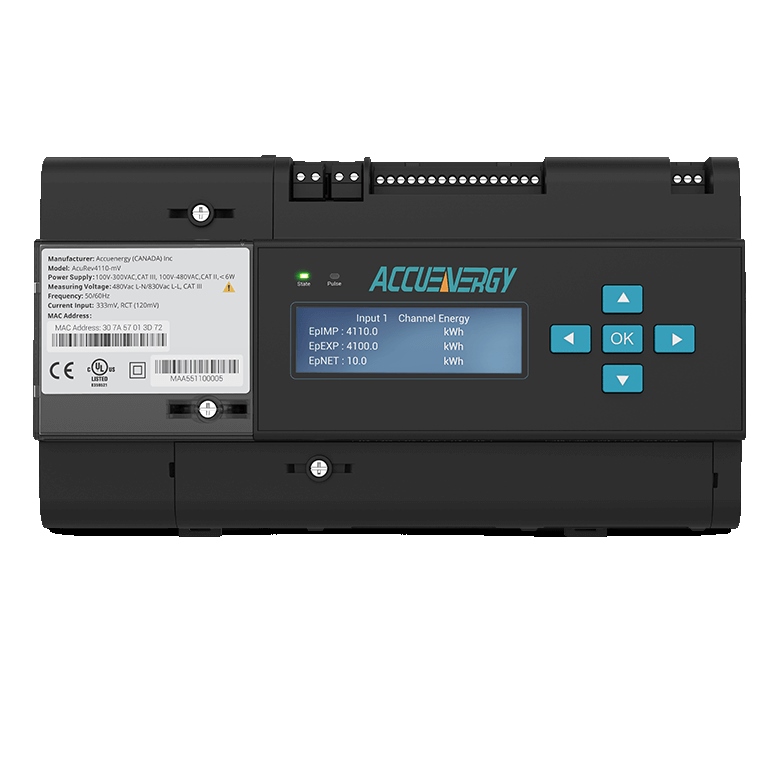

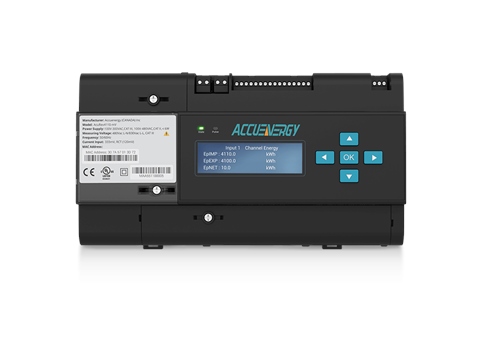

AcuRev 4100 Serisi, birden fazla yükün gelir sınıfı ölçümü için tasarlanmış, yüksek yoğunluklu çok kanallı bir AC alt sayacıdır. 0,2 doğrulukla 24 akım girişinden ölçüm yapabilme özelliğine sahiptir. Bu alt sayaç, ticari, endüstriyel ve konut tesislerinde gerçek zamanlı enerji tüketimi izleme ve yüksek hassasiyetli güç kalitesi analizi için tasarlanmıştır.

Ürün Sipariş Kodu: AcuRev 4100

Fiyat ve Bilgi Al

Çoklu Devre İzleme

Alt sayaç, branş devre izleme için 24 adede kadar akım girişi (24 tek fazlı, 12 çift fazlı, 8 üç fazlı) içerir. Modüler tasarımı, 96 adede kadar daha genişletilebilir kanala olanak tanır.

Çoklu Protokol

Modbus RTU ve BACnet MS/TP için dahili RS485 arayüzlerinin yanı sıra Modbus TCP/IP iletişimi için Ethernet özelliğine sahiptir. İletişim genişletme modülü ayrıca BACnet IP, DNP 3.0, SNMP, çift Ethernet ve Wi-Fi dahil olmak üzere birçok ek endüstriyel protokolü destekler.

Giriş/Çıkış Fonksiyonları

Olay/alarm göstergesi veya darbe çıkışı için 8 dijital çıkış ve iki röle çıkışı. Durum izleme, SOE kaydı veya darbe girişi için dört dijital giriş. 20 alarm grubunu destekler, mantıksal kombinasyonlarla 40 parametreye kadar izleme yapar ve 200'e kadar alarm kaydı saklar.

Gelir Düzeyi Doğruluğu

Aktif enerji ölçümü için ANSI C12.20 Sınıf 0.2 ve IEC 62053-22 Sınıf 0.2 standartlarını karşılayan, gelir düzeyinde doğruluk sunar.

Güç Kalitesi İzleme

Güç kalitesi olaylarını algılar ve dalga formu yakalamayı tetikler; döngü başına 128 örneğe kadar yapılandırılabilir ve tetikleme öncesinde ve sonrasında toplam 2560 örnek yakalanır.

Çoklu Tarife Kullanım Zamanı

Bölgesel faturalandırma için 14 zaman çizelgesi, 14 segment, hafta sonu ayarları ve 10 yıllık tatil takvimi ile 4 adede kadar tarifeyi (keskin, zirve, vadi, normal) destekler.

Kablolama Yapılandırması

• Ters takılmış akım giriş bağlantılarını düzeltir.
• Kablolama hatalarını düzeltmek için kablolamayı yeniden yapılandırın.
• Esnek güç hesaplaması ve enerji biriktirme için akım girişini herhangi bir voltaj girişiyle eşleştirin.
• Her biri güç ve enerji hesaplamaları için 1 ila 3 girişi eşleştirebilen, kullanıcı tanımlı 12 kanalı destekler ve esnek kablolama seçenekleri sunar.

Veri Kaydı

Periyodik ölçüm kaydı için bağımsız olarak yapılandırılabilen 3 veri kaydedici ve 1 trend kaydedici içerir. Kaydedilen veriler kalıcı bellek depolama alanında saklanır ve iletişim genişletme modülü ile 8 GB'a kadar genişletilebilir.

Temel Özellikleri ve Avantajları

• Yüksek Kanal Kapasitesi: Tek bir cihazla 24 adet tek fazlı (veya 8 adet üç fazlı) devreyi izleyebilir.

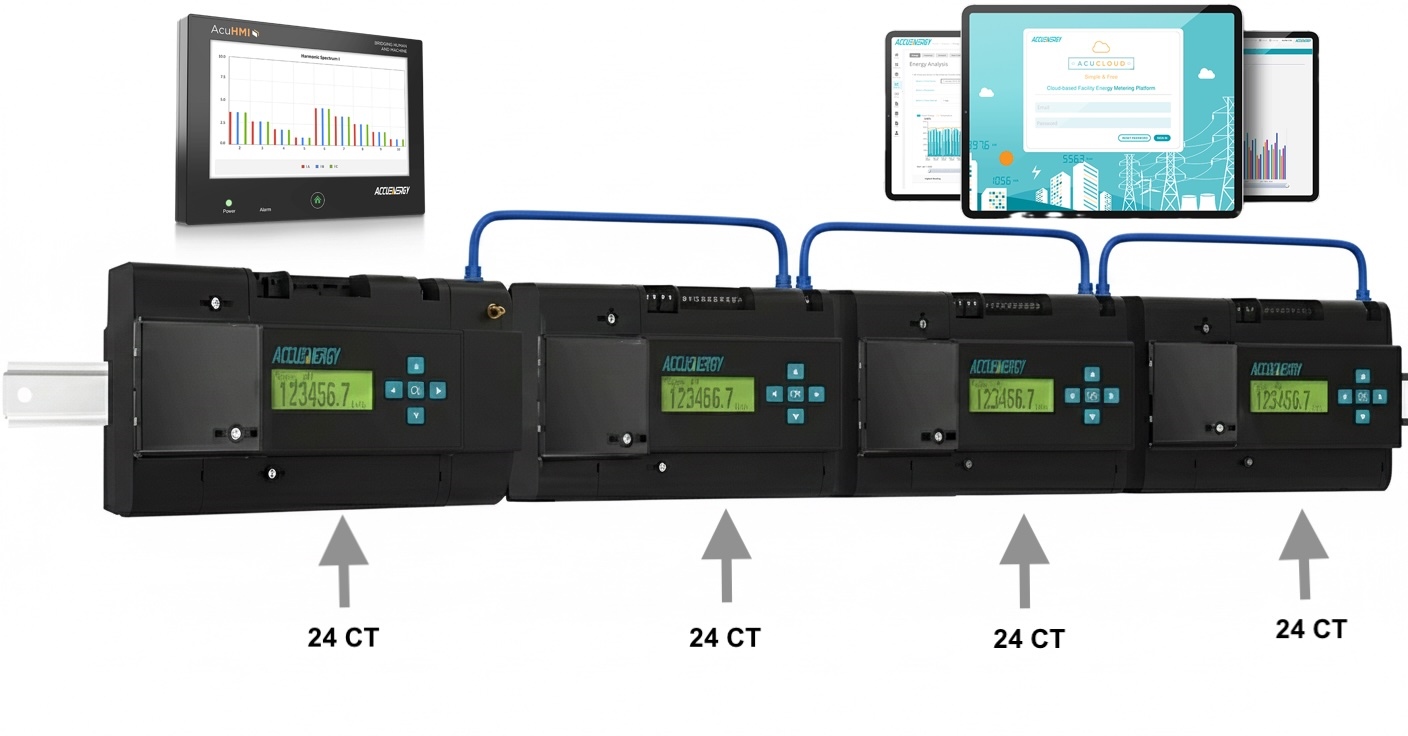

• Genişletilebilir Yapı: Modüler tasarımı sayesinde 96 kanala kadar genişleyebilir. Bu, pano içerisinde çok az yer kaplayarak devasa bir izleme kapasitesi sunar.

• Hassasiyet (Revenue Grade): ANSI C12.20 Class 0.5 ve IEC 62053-22 Class 0.5s standartlarında ölçüm yapar. Yani faturalandırma için kullanılabilecek kadar yüksek doğruluk payına sahiptir.

• Gelişmiş İletişim: Modbus-TCP/IP, BACnet-IP, SNMP V3, MQTT, HTTPs gibi neredeyse tüm endüstriyel protokolleri destekler. Bu da bina yönetim sistemlerine (BMS) veya bulut yazılımlarına kolay entegrasyon sağlar.

• Veri Kaydı (Data Logging): Dahili hafızası (genellikle 8GB) ile tüm enerji verilerini ve olay kayıtlarını saklayabilir.

• Kompakt Tasarım: Pano içerisinde yer tasarrufu sağlar; onlarca ayrı sayaç yerine tek bir AcuRev 4100 kullanımı kurulum maliyetini %70'e kadar düşürebilir.

96 KANALA KADAR GENİŞLEYEBİLEN ŞEBEKE ANALİZÖRÜ

AcuRev 4100 Enerji Analizörü Başlıca Özellikleri :

• ANSI C12.20 Sınıf 0.2 ve IEC 62053-22 Sınıf 0.2S standartlarına uygun doğruluk.
• 24 adet tek fazlı, 12 adet iki fazlı, 8 adet üç fazlı devre veya özel servis konfigürasyonları.
• Çift Ethernet portu, RSTP desteği ve RS485 zincirleme ağ yapılandırmalarıyla bağlantı imkanı sağlar.
• Üç adet veri kaydedici ve bir adet trend kaydedici, her biri bağımsız olarak yapılandırılabilir.
• Döngü başına 128 örneğe kadar dalga formu yakalama özelliğiyle güç kalitesi olay tespiti.
• RS485 veya çift Ethernet portu üzerinden Modbus; RS485 üzerinden BACnet.
• WEB2 seçeneği, SNMP, HTTPS, FTP, SFTP, NTP, MQTT ve SMTP gibi çoklu protokolleri destekler.
• 4 adet entegre dijital giriş, durum izleme, olay sırası kaydı veya darbe girişi için yapılandırılabilir.
• Olay, alarm tetikleme ve kontrol için sekiz dijital çıkış ve iki röle çıkışı.
• 40 parametreyi, 20 yapılandırılabilir alarm grubunu ve 200 alarm kaydını izleyin.
• Gerçek zamanlı ölçüm verilerini uzaktan izlemek için isteğe bağlı WEB2 arayüzüne sahip dahili web sunucusu.
• İsteğe bağlı tek bir WEB2 modülü, ağ geçidi görevi görür ve 32 GB belleği, ek protokolleri, Wi-Fi'yi ve AcuCloud üzerinden doğrudan bulut erişimini destekler.
• UL onaylı ve Measurement Canada tarafından sertifikalandırılmıştır.
