Modüler Güç Kalitesi ve Enerji Sayacı

Acuvim M

Ölçeklenebilir Yüksek Yoğunluklu Bir İzleme Çözümü Gerektiren Sistemler İçin Güç Kalitesi Ölçümü

ANSI C12.1 Sınıf 0.1/IEC 62053-22 Sınıf 0.1S Doğruluğu

IEC 61000-4-30 Sınıf A Özelliğine Sahip Modüler Bir Güç Kalitesi Ve Enerji Ölçerdir

ÇOK GİRİŞLİ GÜÇ KALİTESİ ÖZELLİKLERİ

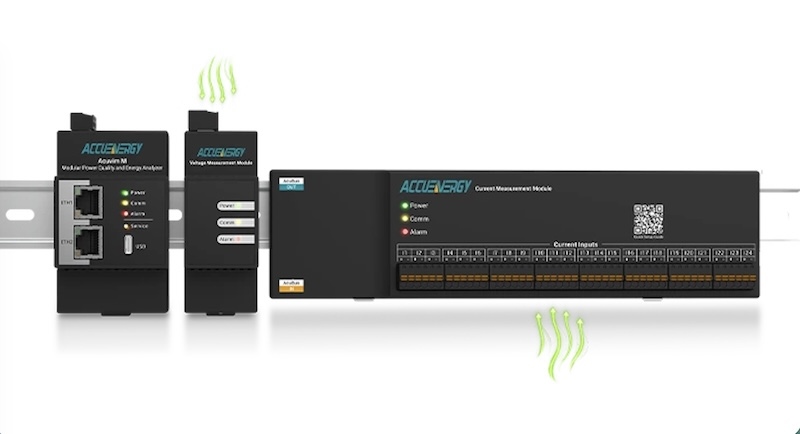

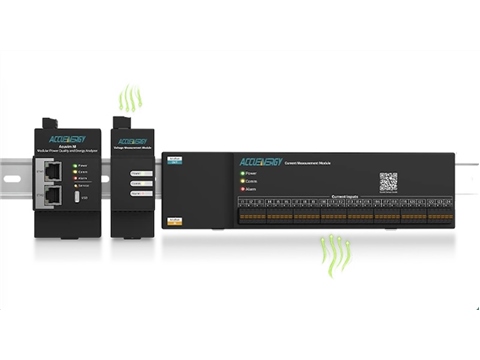

+ Sayaç Başlığı Ağ Geçidi Modülü, Gerilim Ölçüm Modülü ve Akım Ölçüm Modüllerinden oluşan modüler ve ölçeklenebilir DIN rayı mimarisi.
+ ANSI C12.1 Sınıf 0.1 ve IEC 62053-22 Sınıf 0.1S standartlarında, faturalandırma hassasiyetine sahip ölçüm doğruluğu.
+ IEC 61000-4-30 Sınıf A ölçüm ve IEC 62586 standartlarına uyumlu güç kalitesi cihazı.
+ EN 50160:2022 ve IEEE 519-2022 standartlarına uygun güç kalitesi raporları.
+ 192 adede kadar yansıtılmış sayaç noktası için ana ve yedek beslemeyi kapsayan, çift beslemeli gerilim yedekli izleme.
+ Çift Ethernet, iki RS485 ve USB Type-C portu.
+ 32 adede kadar alt cihazı destekleyen entegre Modbus ağ geçidi.

+ Merkezi izleme amacıyla, alt kademedeki birden fazla cihazdan gelen verileri tek bir üst sisteme (northbound) aktarmak üzere veri birleştirme ve kayıt eşleme (register mapping) işlevlerini yerine getiren, Sayaç Başlığı Ağ Geçidi (Meter Head Gateway) bünyesindeki yazılım tabanlı sanal cihaz.
+ Modbus TCP, Modbus RTU, BACnet/IP, SNMP, MQTT, OPC UA ve HTTPS protokolleri için çoklu protokol desteği.
+ Parametre eşleme, veri geçişi (pass-through) ve cihaz yansıtma (device mirroring) çalışma modları.
+ E-posta, HTTP/HTTPS, FTP/SFTP, MQTT, AcuCloud, AWS IoT ve Azure IoT aracılığıyla veri iletimi ve bildirimler.
+ Yapılandırılabilir üç adet veri kaydedici (data logger), trend kaydı, hızlı kayıt (rapid log) ve 500 adede kadar alarm desteği içeren 32 GB dahili depolama alanı.

AÇIKLAMA

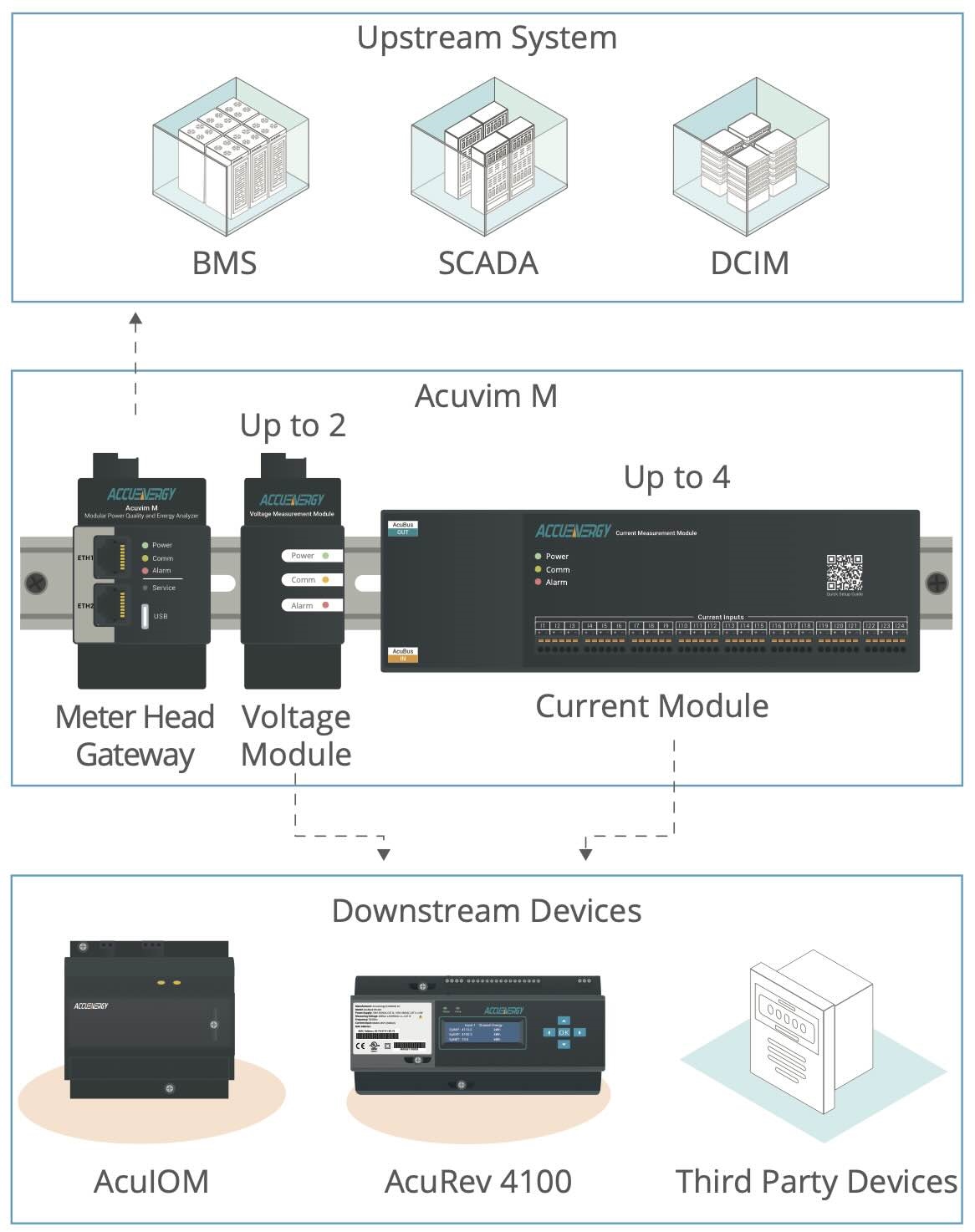

Acuvim M; veri merkezi RPP (Raf Güç Paneli), sıra sonu dağıtım üniteleri ve ana dağıtım panolarında yüksek yoğunluklu güç izleme amacıyla tasarlanmış, modüler bir güç kalitesi ve enerji analizörüdür. Sistem; Sayaç Başlığı Ağ Geçidi (Meter Head Gateway), Gerilim Modülü ve 96 akım kanalına kadar destek sunan Akım Modülü bileşenlerinden oluşan ölçeklenebilir bir mimariye sahiptir. Sayaç Başlığı Ağ Geçidi; sistem ölçümleri ve haberleşme işlevlerinin yanı sıra, tek bir IP yönetim platformu üzerinden 32 adede kadar alt Modbus cihazının verilerini birleştirip yöneten bir güç izleme kontrol ünitesidir.
Cihaz; faturalandırma hassasiyeti gerektiren uygulamalar için ANSI C12.1 Sınıf 0.1/IEC 62053-22 Sınıf 0.1S standartlarını ve güç kalitesi ölçümü için IEC 61000-4-30 Sınıf A standartlarını karşılar; ayrıca COMTRADE ve PQDIF formatında kayıt tutma özelliklerini ve ölçüm, alarm ve veri kayıtlarını izlemeye olanak tanıyan dahili bir web yönetim arayüzünü destekler. Bağlantı seçenekleri arasında; SCADA, BMS ve DCIM sistemlerine sorunsuz entegrasyon sağlayan çift Ethernet ve RS485 portlarının yanı sıra AWS IoT, Azure IoT ve AcuCloud'a doğrudan bağlantı imkanı da yer almaktadır.
