ÜRÜN DETAYI

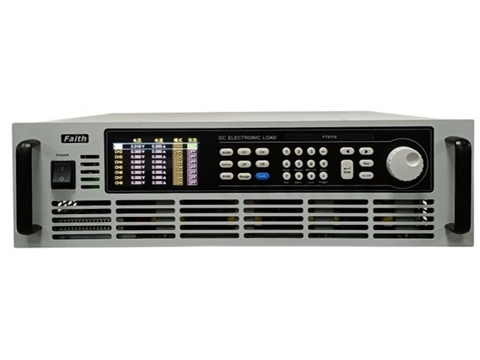

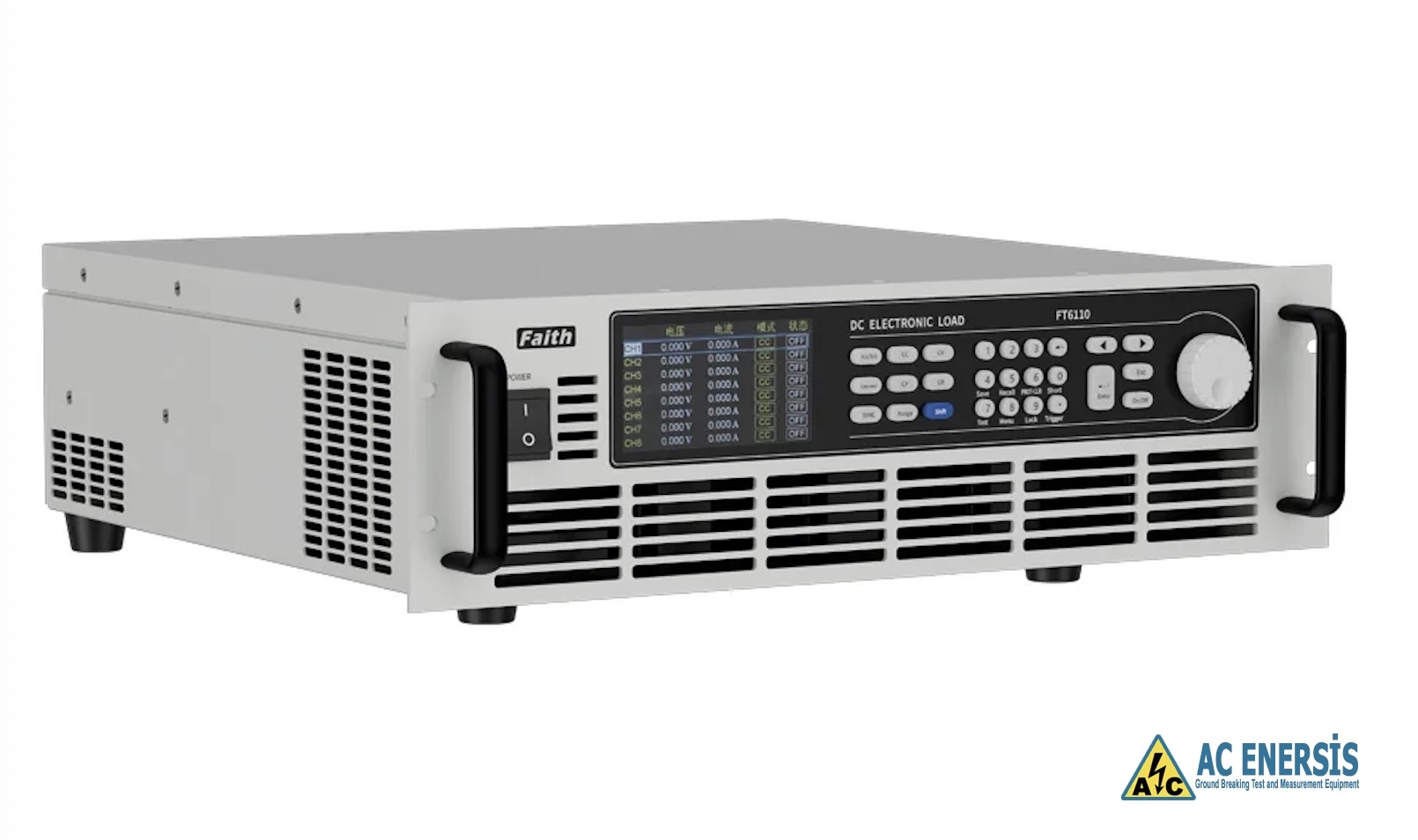

Çok Kanallı Elektronik Yük

FT6110A/R serisi çok kanallı elektronik yük, güç ATE test sistemleri için yüksek performanslı, uygun maliyetli bir üründür. Entegre uygulamalarda, küçük güç tek elektronik yüklerinin yerini alabilir, sistem inşası için çok fazla alan tasarrufu sağlar ve önemli ölçüde maliyet tasarrufu sağlar
Güç ATE test sisteminin geliştirilmesini kolaylaştırmak için FT6110A/R, voltaj ve akım dalgalanma testi, dinamik frekans taraması, yük etkisi testi, LED sürücü testi, OCP testi, eğim ayarı vb. gibi yerleşik özel işlevlere sahiptir ve eksiksiz bir DLL geliştirme kiti sağlar. C#, C++, Delph, Labview geliştirme dillerini destekler, kullanıcıların ikincil geliştirme için kullanışlıdır.

Ürün Sipariş kodu :  FT6110A/R

Fiyat ve Bilgi Al

• Kompakt yapı, ekonomik, uygun maliyetli ve az yer kaplar;
• Kanal modüler tasarımı küçüktür, 3U/8CH'ye ulaşabilir, geleneksel elektronik yükün sadece 1/3'ü;
• Kanallar arasındaki elektriksel izolasyon, ayrı ayrı veya keyfi olarak paralel olarak kontrol edilebilir;
• Güç kanalı: 150W x 8CH/300W x 4CH;
• Voltaj aralığı: 0 ~ 150V/0 ~ 500V;
• Akım aralığı: 0 ~ 30A/0 ~ 15A;
• 50kHz dinamik test fonksiyonu, yukarı, aşağı eğim ayarlanabilir;
• 500kHz'e kadar voltaj ve akım örnekleme hızı;
• Uzak ve yakın uç voltaj fonksiyonlarını destekler;
• Pil deşarj test fonksiyonu;
• Yük etkisi test fonksiyonu;
• Gerilim ve akım dalgalanma test fonksiyonu;
• Dinamik frekans tarama fonksiyonu;
• Sıra fonksiyonu, taşıyıcı şekli ile daha karmaşık yükleri simüle eder;
• Otomatik test fonksiyonu, üretim testi için daha uygundur, otomatik yargı çıktı test sonuçları;
• Kullanışlı ve pratik OCP test fonksiyonu;
• Zaman ölçüm fonksiyonu;
• Aşırı gerilim, aşırı akım, aşırı güç, aşırı sıcaklık ve ters algılama koruması;
• LAN, RS485 uzaktan iletişim arayüzü, kullanışlı çoklu bilgisayar entegrasyonu sağlar;
• Standart MODBUS iletişim protokolü, mükemmel bir dinamik bağlantı kütüphanesi sağlar, ikincil geliştirmeye kolaydır;
• Üst bilgisayar yazılımının tüm fonksiyonlarına sahip standart;
• 19 inç raf yapısı, kolay sistem entegrasyonu ve kurulumu için tasarlanmıştır.

Düşük güç kaynağı, DC dönüştürücü, cep telefonu şarj cihazı, 3C pil, BMS vb. gibi düşük güç kaynağı ürünlerinin üretimi, yaşlanması ve kalite denetimi. Otomotiv kablo demeti, konnektörler, sigortalar, röleler, merkezi elektrik kutusu ve diğer ürün testleri; Pil takımı, BMS koruma panosu dengeli deşarj, elektrikli alet üretim testi, LED güç panosu üretim testi ve diğer ilgili alanlar.

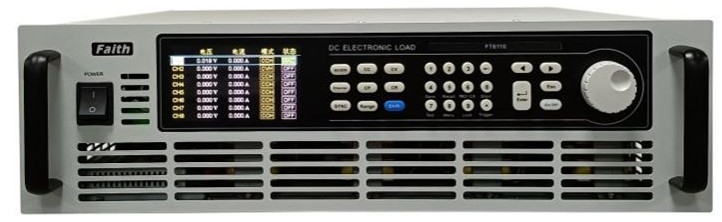

| 3U/8CH Yüksek entegrasyon
FT6110A/R serisi son derece entegre bir tasarıma sahiptir ve tek bir 3U, geleneksel elektronik yük hacminden üçte iki daha küçük olan ve entegre sistemin alanını büyük ölçüde sıkıştıran 8 elektronik yük kanalını entegre edebilir. Her kanal elektriksel olarak izole edilmiştir, birbirinden bağımsızdır ve ayrı ayrı kontrol edilebilir.

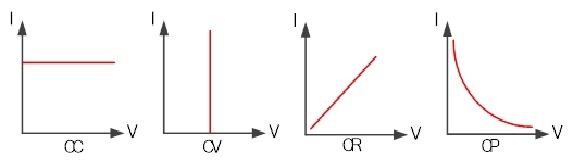

 Sabit durum fonksiyonu
FT6110A/R serisi elektronik yük, çok çeşitli test gereksinimlerini karşılayabilen sabit akım, sabit voltaj, sabit direnç ve sabit güç olmak üzere dört test moduna sahiptir. Sabit akım ve sabit direnç modları, voltaj kaynağının çıkış voltajının farklı yük koşulları altında sabit bir çıkış sağlayıp sağlamadığını test etmek için kullanılabilir. Akü şarj cihazları ve adaptörleri için sabit voltaj modu, çıkış akımının doğru olduğunu doğrulamak için şarj cihazının ve adaptörün çıkış voltajını değiştirebilir。

 Dinamik fonksiyon
FT6110A/R serisi elektronik yükler programlanabilir dinamik test yetenekleri sağlar. Dinamik mod, her türlü yük altında ani değişiklikleri ve anormallikleri simüle etmek için kullanılır ve güç kaynaklarının dinamik özelliklerini test etmek için uygundur. Maksimum frekans 50 kHz'e ulaşabilir, sürekli, darbeli, ters çevirme, yükselme eğimi, düşme eğimi, aralık değiştirme parametresi Ayarlarını destekler。

Dinamik fonksiyon
FT6110A/R serisi elektronik yükler programlanabilir dinamik test yetenekleri sağlar. Dinamik mod, her türlü yük üstü ani değişiklikleri ve anormallikleri simüle etmek için kullanılır ve güç kaynaklarının dinamik özelliklerini test etmek için uygundur. Maksimum frekans 50kHz'e ulaşabilir, sürekli, darbeli, ters çevirmeli, yükselme eğimi, düşme eğimi, aralık değiştirme parametre ayarlarını destekler.

Sıralama işlevi
FT6110A/R serisi elektronik yük, kullanıcıların tekrar tekrar bağlanabilen ve çalıştırılabilen 10 seri test dosyasını düzenlemesine olanak tanıyan seri test işlevselliği sağlar. Her test dosyası 20 test adımını destekler. Her test adımında, kullanıcı yük modunu, yük ana değerini ve tek adım süresini ayarlayabilir. Tek adım süresi 0,001 saniyeden 86400 saniyeye kadar değişir.

Sıralama işlevi

FT6110A/R serisi elektronik yük, kullanıcıların tekrar tekrar bağlanabilen ve çalıştırılabilen 10 seri test dosyasını düzenlemesine olanak tanıyan seri test işlevselliği sağlar. Her test dosyası 20 test adımını destekler. Her test adımında, kullanıcı yük modunu, yük ana değerini ve tek adım süresini ayarlayabilir. Tek adım süresi 0,001 saniyeden 86400 saniyeye kadar değişir.

Yük etkisi test işlevi

Çıkış yükü değiştiğinde, güç kaynağı ürünleri çıkış kararlılığının değişmesine neden olur, buna yük etkisi denir. Yük etkisi test işlevi, kullanıcılara birden fazla yük parametresi seti ve kararlı zaman Ayarları sağlar. Test tamamlandıktan sonra, güç kaynağının yük ayarlama oranı, voltaj değişim oranı ve DC iç direnci doğrudan sağlanır.

Dalgalanma test işlevi

Yük desteği voltaj dalgalanması Vpp, akım dalgalanması (Ipp) ölçümü, bant genişliği 10Hz ~ 250kHz. Ölçüm bant genişliği aralığında, dalgalanma ölçüm doğruluğu yüksektir ve tekrarlanabilirlik iyidir. Genel olarak, dalgalanma iki farklı frekans segmentini içerir, güç dalgalanması ve anahtar dalgalanması. Yük dalgalanması ölçüm sonuçları, iki dalgalanma türünün üst üste gelmesinin kapsamlı sonuçlarıdır.

Dinamik frekans tarama işlevi

Dinamik tarama işlevi, yük frekansını sürekli olarak, 50 kHz'e kadar manuel veya otomatik olarak ayarlayabilir. Bu test işlevi, en kötü koşullar altında güç sınıfı test nesnesinin maksimum (Vp+) ve minimum (Vp-) voltaj tepelerini yakalar.

Automatic test function

Automatic test function A single file can support 100 steps of testing, each step of the test can set the load mode, load value, detection items, detection items upper/lower limits, running time. The running time ranges from 0.1s to 86400s. This function only needs to complete the product insertion and removal, and the load will be tested and judged automatically. After the test is completed, it will be reflected in the form of PASS or FAIL.

Application programming

The FT6110A/R provides a LAN or RS485 interface for multi-machine integration and can be easily integrated into the test system. Communication adopts standard Modbus protocol and provides detailed programming manual and DLL development kit, supports C#, C++, Delph, Labview development languages, convenient secondary development. To facilitate debugging, the product comes with a Demo software, which can perform all functions of the load system, waveform display, and data saving functions. The software system is easy to operate and powerful, and users can easily use it.

A serisi ve R serisi yük fonksiyonu karşılaştırma tablosu
