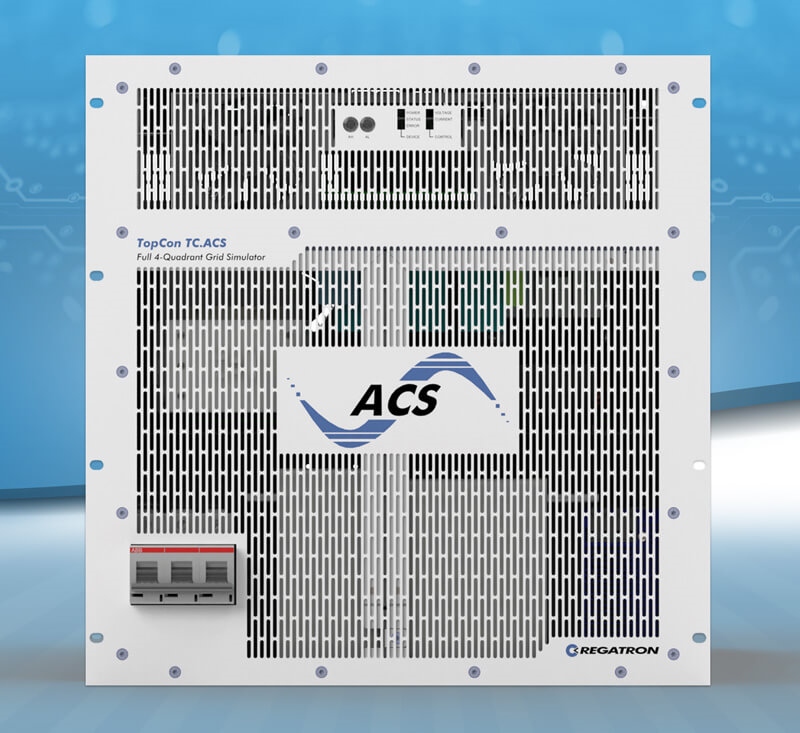

TC.ACS Rejeneratif AC Güç Kaynağı

Eğer bir cihaz "çok yönlü" sıfatını hak ediyorsa, o kesinlikle REGATRON'un rejeneratif AC güç kaynağı TC.ACS'dir! Kompakt tasarımıyla, dalga formu üreteciyle birlikte tamamen programlanabilir bir şebeke simülatörü, bir güç amplifikatörü ve RLC yük modu, akım eğrileri veya yük profilleriyle güç modu ile yük simülasyonu için mükemmel bir seçenek sunan tek bir cihaz içerir! Bu, operatör için sayısız uygulama olanağı açar.

İster akıllı şebeke ve EMC araştırmaları alanında karmaşık AC şebeke durumlarının simülasyonu, ister P-HIL simülasyon ve test ortamlarında hızlı bir güç yükseltici olarak, isterse de reaktif 1 ila 3 fazlı yükler çalıştırılarak yapılan derin devre analizi için olsun, TC.ACS düşük güçten 2000+ kVA'ya kadar hedefli çözümler sunar












Temel Özellikler :

  • Teknolojik olarak gelişmiş, hızlı anahtarlama özelliğine sahip, kompakt 19 inç rejeneratif AC güç kaynağı
  • 4 kadranlı işlevsellik, enerjiyi alternatif akım şebekesine geri beslemeyi sağlar.
  • Genlik, faz ve frekans modülasyonu ile çeşitli dalga formu fonksiyonlarını simüle etmek için dalga formu üreteciyle birlikte hassas ve kararlı AC güç kaynağı.
  • 1 kHz'e kadar temel frekans aralığı ve 5 kHz'e kadar modülasyon bant genişliği.
  • P-HIL uygulamaları için çok hızlı analog giriş/çıkış arayüzüne sahip güç amplifikatörü.
  • Daha yüksek gerilim ve daha yüksek sürekli akım ile 1 veya 2 fazlı modlar için faz bağlantıları.
  • RLC yük modu, akım eğrileri veya yük profilleriyle güç modu kullanılarak yük simülasyonu
  • Aşırı yüklenme kapasitesi: Maksimum 10 saniye için %150'den, maksimum 1 saniye için %200'e kadar.
  • Yüksek verimlilik, enerji tüketiminde ve ısı dağılımında önemli bir azalmaya yol açar.

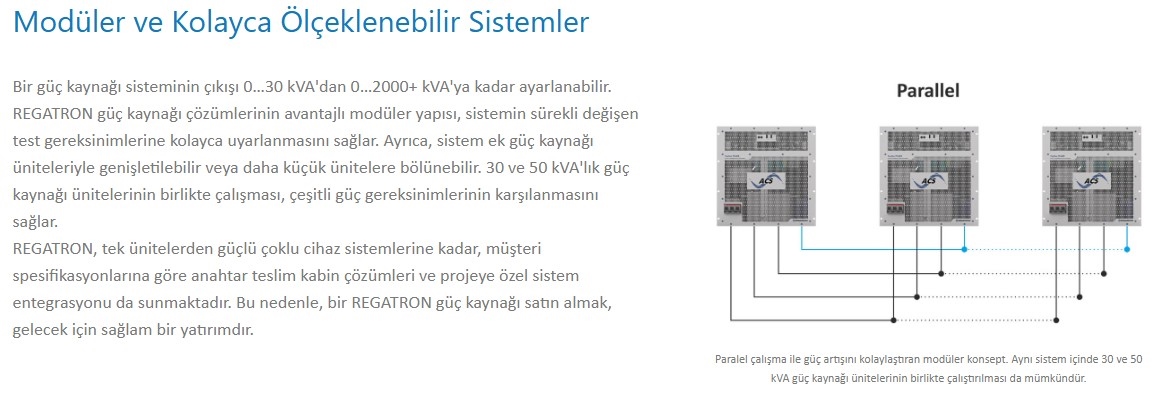

  • Modüler ve kolayca ölçeklenebilir sistemler

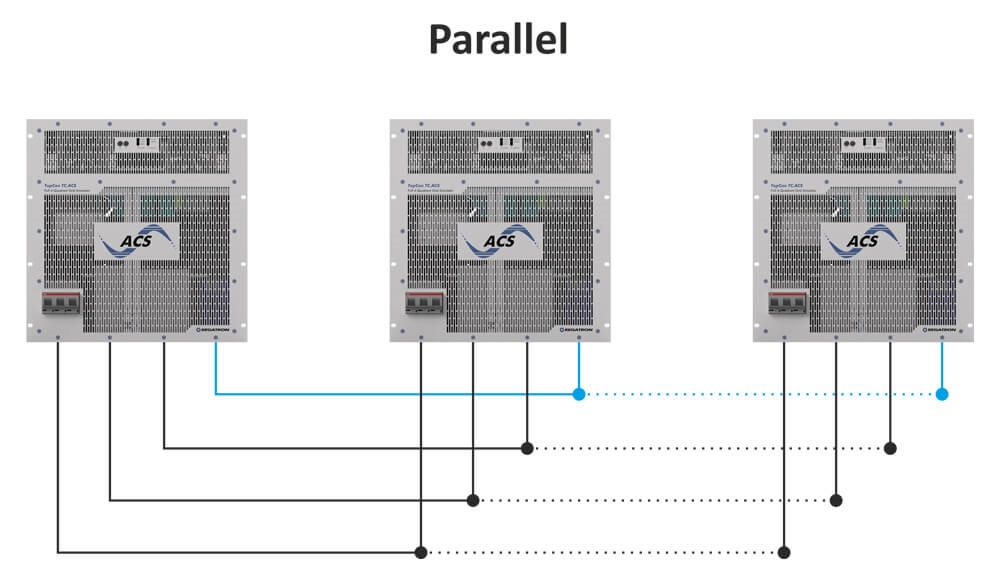

  • Dijital yüksek hızlı veri yoluyla paralel çalışma
  • İşletim yazılımı ile basit çoklu ünite yapılandırması
  • Kolay raf montajı
  • 150 kVA'ya kadar hava veya sıvı soğutmalı, mobil anahtar teslim kabin çözümü.
  • Müşteri spesifikasyonlarına göre 2000 kVA'ya kadar proje bazlı sistem entegrasyonu.
  • EN ISO 13849'a göre PL c / PL e performans seviyesini destekleyen artırılmış acil durdurma güvenilirliği.
  • ACSControl işletim, servis ve analiz yazılımı

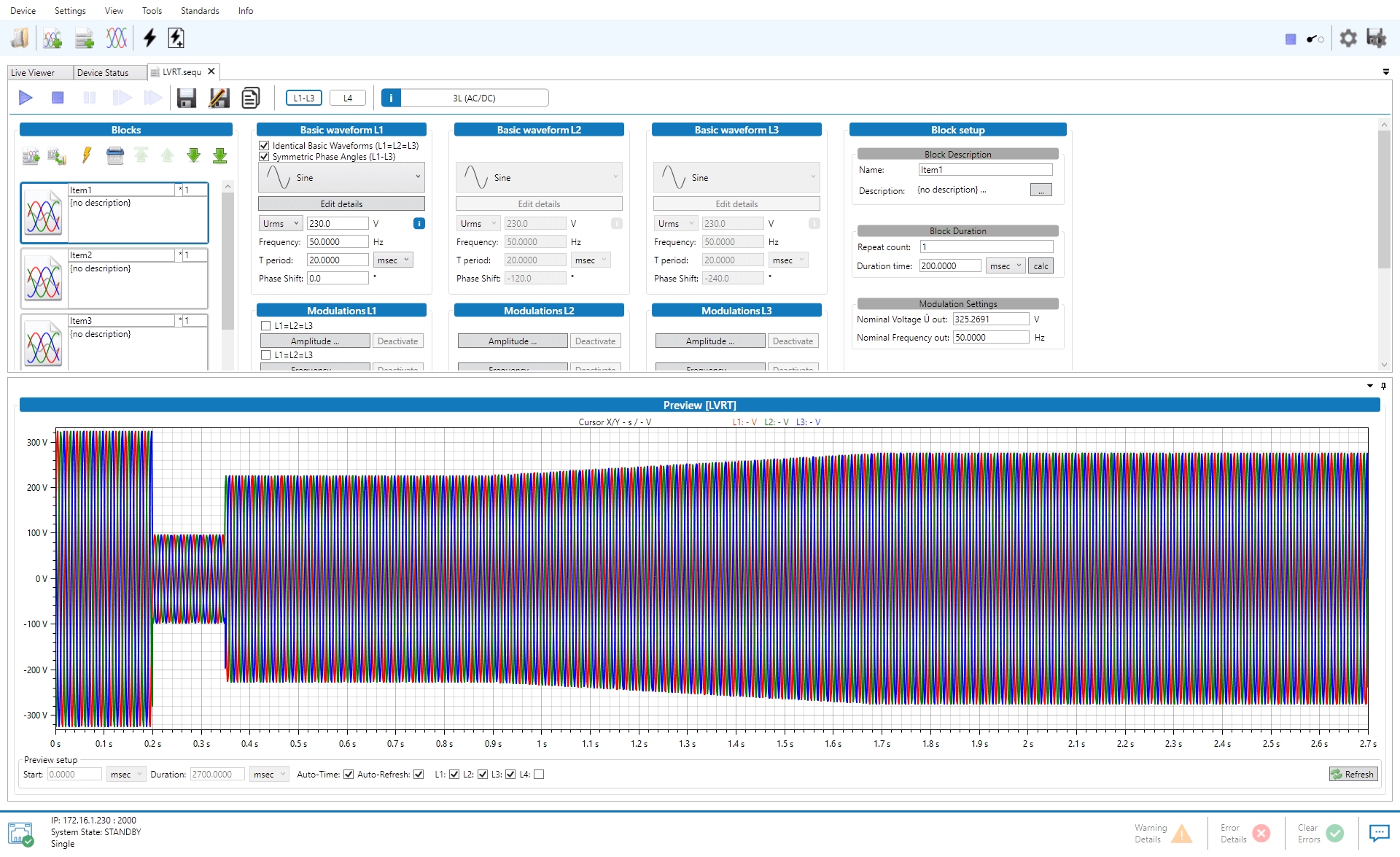

  • LVRT, HVRT, FRT, ROCOF, vb. gibi önizleme özelliğine sahip herhangi bir test dizisi için dalga formu üretecinin yapılandırması.
  • Sinüs dalga formlarını harmoniklerle oluşturmak için Fourier aracı ve müşteriye özel eğriler oluşturmak için veri noktası dalga formu aracı.
  • IEC/EN 61000-3-X ve IEC/EN 61000-4-X standartlarına göre EMC testleri için EMC test paketi.
  • Ada oluşumunu önleme testi ve yük simülasyonu için RLC yük modu yapılandırması
  • Akım eğrileriyle dalga formu üreteci ve yük profilleriyle güç modu için herhangi bir test dizisinin yapılandırılması ve önizlemesi.
  • Güçlü ve işlev bakımından zengin uygulama programlama arayüzü (API)
  • CAN ağına sorunsuz entegrasyon için ACSControl üzerinden yapılandırılabilen iletişim protokolüne sahip isteğe bağlı CAN arayüzü.

Ürün Sipariş Kodu : TC.ACS

Fiyat ve Bilgi Al

AC Şebeke Simülasyonu

Çok çeşitli uygulamalar, alternatif akım şebekesinin simülasyonunu gerektirir. Bunların en popülerleri arasında invertör testi, şarj cihazı testi, araç içi şarj cihazı (OBC) testi ve akıllı şebeke uygulamaları yer almaktadır.

TC.ACS AC güç kaynağı, şebeke simülatörü olarak kullanım için idealdir. 4 kadranlı işlevselliği sayesinde tamamen rejeneratiftir ve bu nedenle AC şebekesine enerji geri besleyebilir. Entegre dalga formu üreteci, basit AC şebekelerinden karmaşık test dizilerine kadar çeşitli AC şebeke durumlarının simülasyonunu sağlayan geniş bir yapılandırma seçeneği yelpazesi sunar.

Temel dalga formu üreteci, kullanıcılara basit, simetrik, 3 fazlı bir AC şebekesini simüle etmek için gerekli ayarları sağlamak üzere tasarlanmıştır.

Son derece çok yönlü bir araç olan tam dalga formu üreteci (GridSim seçeneği), kullanıcılara daha uzun ve karmaşık test dizileri oluşturmak için geniş bir seçenek yelpazesi sunar. Düşük voltaj geçişi (LVRT), yüksek voltaj geçişi (HVRT), arıza geçişi (FRT) ve frekans değişim hızı (ROCOF) gibi test dizileri oluşturmanın yanı sıra, genlik, faz ve frekans modülasyonu, AC şebekelerindeki çeşitli durumları simüle etmek için geniş bir seçenek yelpazesi sunar.

Ana eğri için çeşitli fonksiyonların seçilmesinin yanı sıra, Fourier ve veri noktası dalga formu araçları, 5 kHz'e kadar harmonik bileşenlere sahip ana eğriler ve özelleştirilmiş periyodik ana eğriler oluşturmak için çok faydalıdır.

Şebeke empedansı simülasyonu seçeneği, dalga biçimi üreteciye ek bir özelliktir. Gerçek 50/60 Hz AC şebekelerinin simülasyonunu sağlar.

İsteğe bağlı CAN arayüzü ve yapılandırılabilir iletişim protokolü sayesinde, TC.ACS şebeke simülatörünün mevcut CAN ağlarına sorunsuz bir şekilde entegre edilmesi veya yeni bir CAN ağının oluşturulması mümkün olmaktadır. Şarj cihazlarının ve araç içi şarj cihazlarının test edilmesi için idealdir.

Faz bağlantı seçeneği, tek fazlı ve çift fazlı sistemlerde nominal akımın iki katına çıkarılmasını sağladığı için, test şarj cihazları ve araç içi şarj cihazları için de oldukça uygundur. Bu nedenle, tek fazlı veya çift fazlı çalışma için daha yüksek çıkış gücüne sahip bir AC güç kaynağı ünitesi satın almaya gerek kalmaz.

P-HIL Güç Amplifikatörü

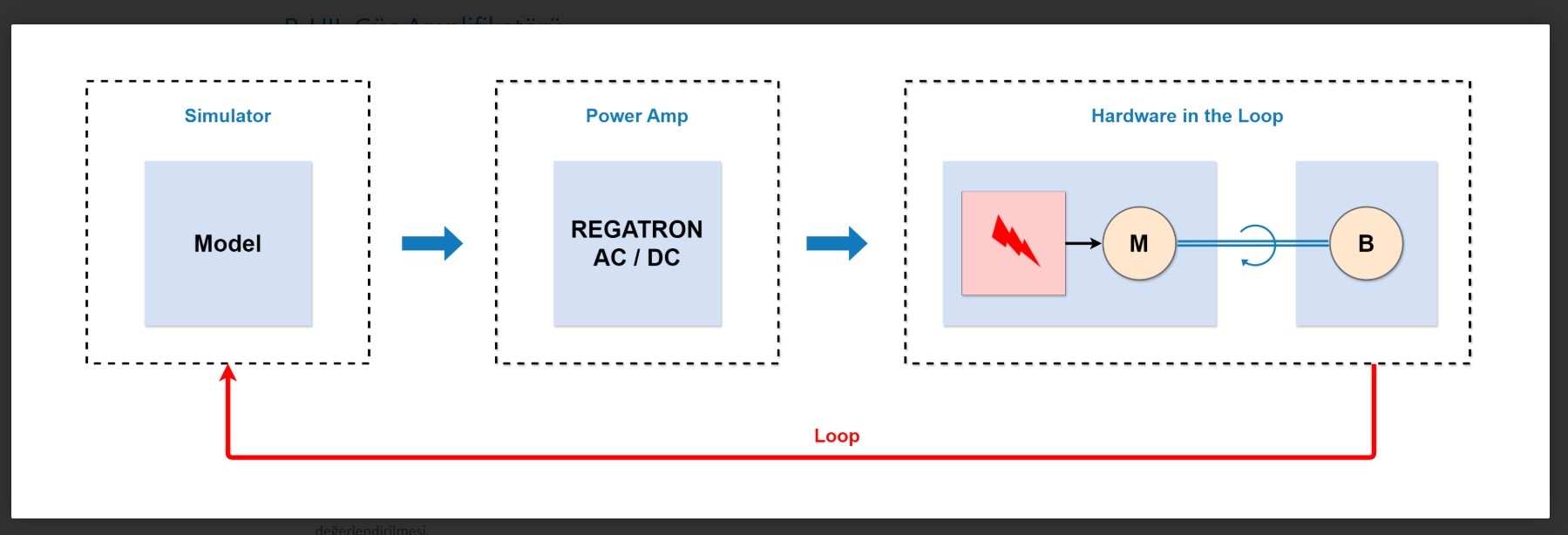

Güç-donanım-döngüde (P-HIL) simülasyonu, fiziksel donanım ve yazılım modellerini kapalı bir döngüde entegre ederek, karmaşık sistemlerin farklı parametre ayarlarındaki davranışlarını incelemek için çok yönlü fırsatlar sunar.

Tipik bir P-HIL kurulumu, bir güç amplifikatörünü çalıştıran hızlı bir gerçek zamanlı bilgisayar içerir. TC.ACS serisi, yüksek dinamikleri ve hızlı analog portu nedeniyle bu amaç için en uygun olanıdır. Analog girişten güç çıkışına kadar geçen süre tipik olarak 70 μs'dir.

P-HIL, elektrik ve enerji mühendisliğinin çeşitli alanlarında uygulanmaktadır:

  • Yenilenebilir Enerji: Değişken şebeke koşulları altında fotovoltaik invertörlerin ve rüzgar enerjisi sistemlerinin davranışının değerlendirilmesi.
  • Akıllı Şebekeler: Yük dalgalanmaları, aşırı yüklenme durumları veya dağıtılmış enerji kaynaklarının entegrasyonu gibi karmaşık şebeke senaryolarının simülasyonu.
  • Enerji Depolama: Farklı şarj ve deşarj koşulları altında pil sistemlerinin ve dönüştürücülerin test edilmesi.
  • Elektrikli Araçlar: Çeşitli çalışma koşulları ve sürüş döngüleri altında elektrikli araçlardaki şarj cihazlarının ve çekiş sistemlerinin performansının değerlendirilmesi.

Ürün Teknik Özellikleri

Çalışma Modları:

Basit simetrik 3 fazlı AC şebekesini simüle etmek için temel dalga formu üreteci CV (gerilim kontrollü), bölünmüş fazlı AC şebeke konfigürasyonunu da içerir.
Amplifikatör modu CV (gerilim kontrollü), P-HIL güç amplifikatörü olarak çalışır.

ACSControl, Ethernet veya USB arayüzü üzerinden kontrol edilebilir:

ACSControl, bir TC.ACS AC güç kaynağı ünitesinin veya tüm master-slave sisteminin eksiksiz ve kolay kontrolünü sağlar ve ayrıca çok çeşitli servis fonksiyonları sunar. Temel kontrol, yapılandırma ve güncelleme fonksiyonlarına ek olarak, ACSControl güçlü entegre dijital osiloskoplara sahiptir. Çok sayıda dahili sistem sinyalinin yüksek çözünürlüklü gerçek zamanlı gösterimi, kullanıcının genel sistemi hedefli bir şekilde optimize etmesine olanak tanır. Firmware güncellemeleri, tek bir komutla hem bireysel üniteler hem de master-slave sistemleri için hızlı ve kolay bir şekilde gerçekleştirilebilir. Güç kaynaklarının uygulamasıyla ilgili destek vakaları ele alınırken, yerleşik teşhis fonksiyonları sorunu hızlı bir şekilde belirlemeye yardımcı olur.

Ethernet veya USB arayüzü üzerinden .NET API'si:

Güçlü .NET programlama arayüzü (API), TC.ACS AC güç kaynağının yapılandırılması ve kontrolü için geniş bir işlev yelpazesi sunar. .NET programlama, Python, LabView veya MATLAB kullanılarak, API birçok işletim sistemi yazılımına entegre edilebilir. Bu, TC.ACS AC güç kaynağının çeşitli test tezgahlarına ve otomasyon sistemlerine entegre edilmesini sağlar.

Analog Giriş/Çıkış arayüzü:

Analog giriş/çıkış arayüzü, BNC konektörleri aracılığıyla 3 analog giriş (X610, X611 ve X612) sunar. Ayrıca, M12 gömme tip konektör (X609) üzerinden 4 analog giriş ve 4 analog çıkışa daha erişilebilir. Arayüzün giriş ve çıkışlarına daha kolay erişim için isteğe bağlı bir adaptör (X609) mevcuttur. Tüm bu analog giriş ve çıkışlar, bir P-HIL güç amplifikatörü için hızlı bir analog arayüz olarak kullanılabilir.

Dijital G/Ç arayüzü:

Dijital giriş/çıkış arayüzü, 1 yapılandırılabilir giriş ve 1 yapılandırılabilir çıkış sunar. Dalga formu üreteci için tetikleme girişi ve tetikleme çıkışı varsayılan işlevlerdir, ancak mantık kontrolü ve çalışma durumu göstergeleri için birçok başka işlev de mevcuttur. İsteğe bağlı olarak, dijital arayüz ek giriş ve çıkışların yanı sıra potansiyelsiz kontaklarla da genişletilebilir.

Entegre Güvenlik Rölesi:

EN ISO 13849'a göre PL c / PL e performans seviyesini destekleyen, acil durdurma güvenilirliğini artıran entegre emniyet rölesi (ISR).

AC Şebeke Bağlantısı:

Geniş bantlı AC girişi, tüm yaygın AC şebeke sistemlerini kabul eder ve aktif güç faktörü düzeltme özelliğine sahiptir.

  • Şebeke akımı 380…480 VAC ±%10 @50/60 Hz
  • Güç faktörü (PF) @nominal güç 0,99
  • Nominal güçte %90 verimlilik
Sıvı Soğutma:

TC.ACS AC güç kaynağı entegre sıvı soğutma sistemine sahiptir. Doğru ve hatasız çalışması için harici bir sıvı soğutma sistemine veya isteğe bağlı sıvı-hava ısı eşanjörü TC.LAE'ye bağlanması gerekmektedir.

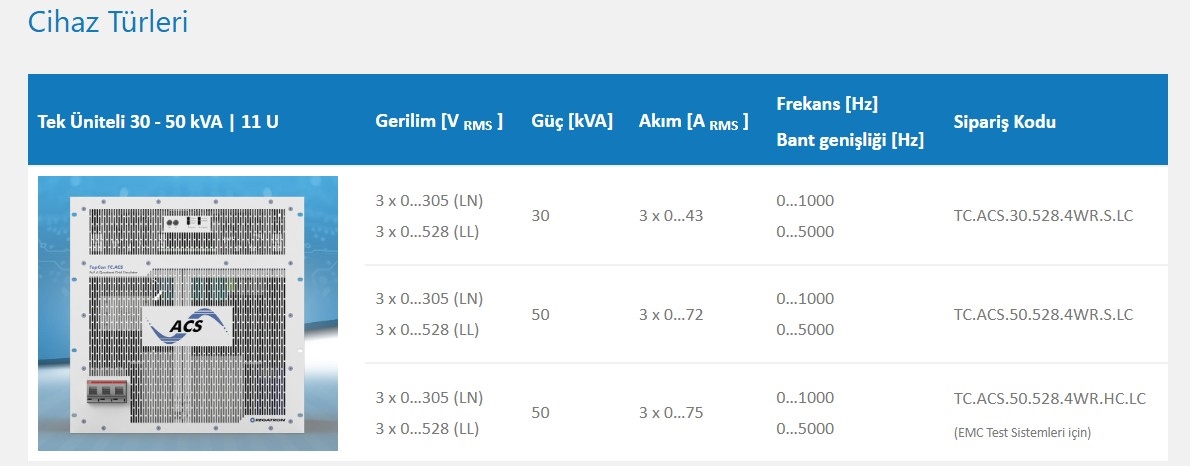

Regatron AC Güç Kaynakları için Önceden Yapılandırılmış Kabin Çözümleri

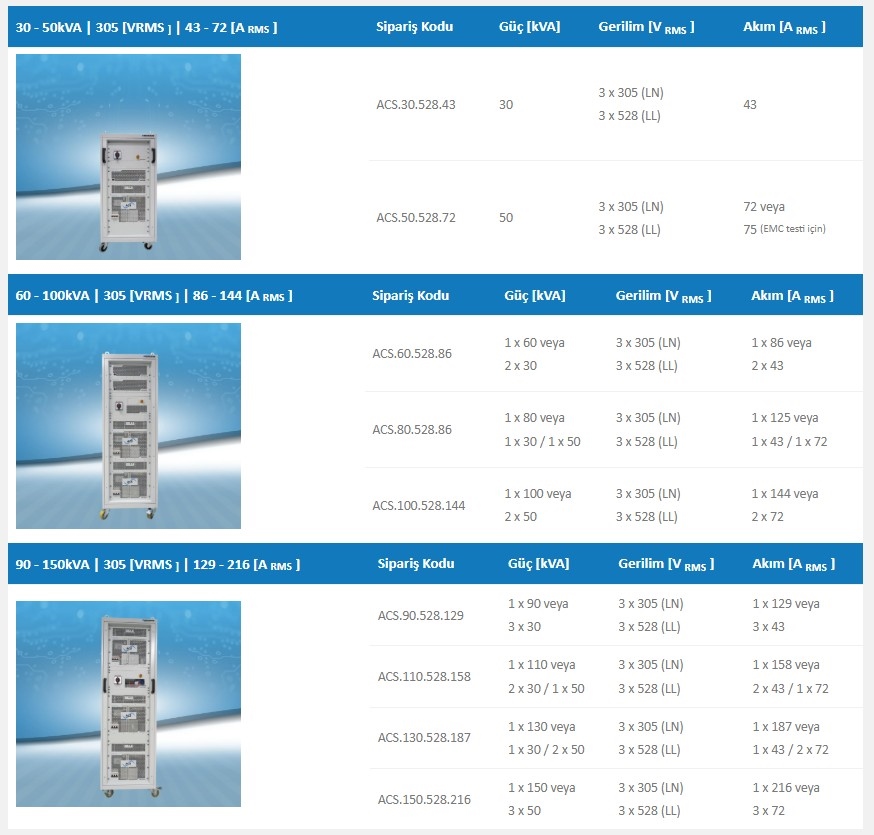

Regatron AC güç kaynaklarının nasıl sorunsuz bir şekilde entegre sistemlere dahil edilebileceğini keşfedin. Aşağıdaki tabloda, özel akım veya güç gereksinimlerinizi karşılamak üzere tasarlanmış önceden yapılandırılmış çözümler gösterilmektedir. Her yapılandırma, belirtilen sipariş kodu altında mevcuttur ve bu da size uygun bir çözüm sunacaktır.
