DC HALL EFFECT AKIM ve GERİLİM ÇEVİRİCİ TRANSDÜSERLER...

AYRILABİLİR GÖVDELİ DC AKIM TRAFOSU...



  Sabit Yapılı Slot Yapıda Transdüser Ayrılabilir Gövdeli DC Transdüser  Diğer Tip Transdüserlerimiz için..TIKLAYIN...

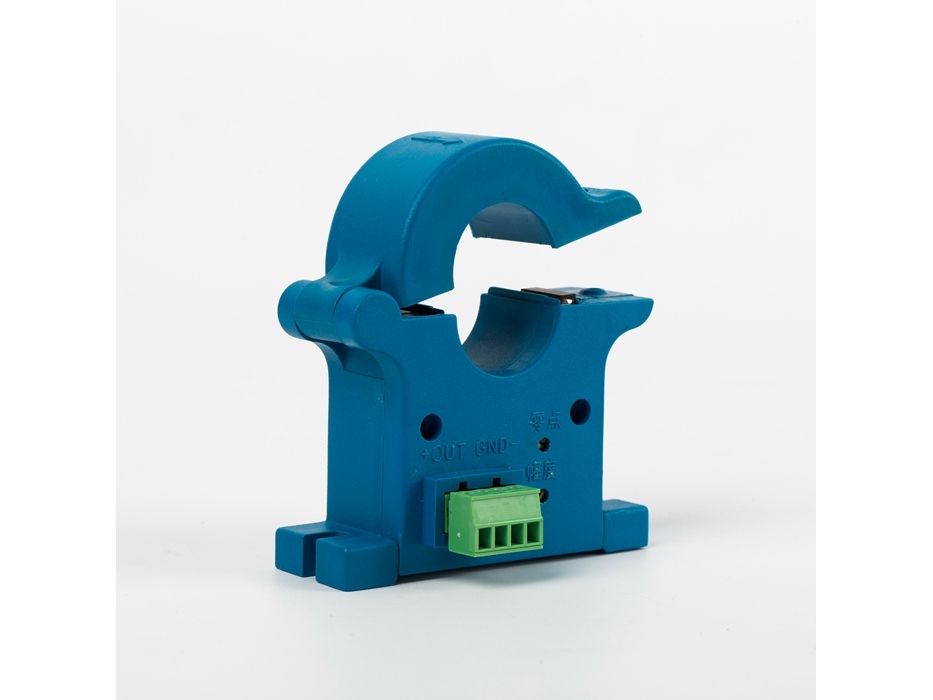

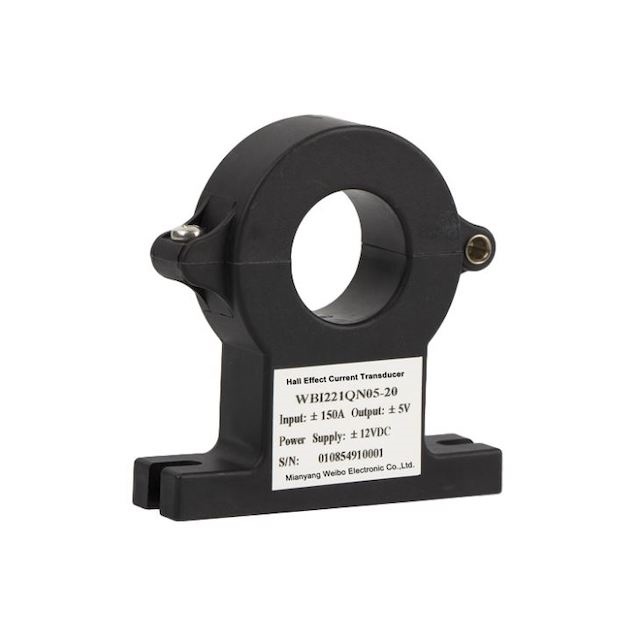

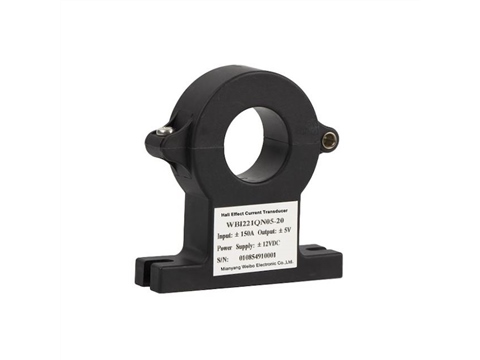

          AYRILABİLİR GÖVDELİ DC AKIM TRANSDÜSERLERİ



AYRILABİLİR ÇEKİRDEKLİ DC ve AC AKIM TRANSDÜSERLERİ

Hall Effec ayrılabilir gövdeli Akım trafosu Elektrik şebekelerinde AC ve DC gerçek zamanlı akım ölçme uygulamarında kullanılabilecek bir elektronik ölçme sensörüdür. Hall Effect Ayrılabilir DC/AC akım ölçme cihazı bir çok uygulamda yer bulmuştur, avaraj çevirme teknolojisi, kesin sabit değer, -akım teknolojisi ve lineer sıcaklık kompanzasyonunu giriş akımlarını çevirerek dc sinyal akımlarına dönüştürür ( örnek :0-20mA, veya 4-20mA) ve dc dc voltaj sinyallerine dönüştürüler (0-5V, 0-10V veya 1-5V). Sensör özelliği aşırı yük kabiliyeti ve yüksek voltaj izlosyonuna karşı iyi tasarlanmış yapıda ve kabileyettedir.

Ayrılabilir gövdeli DC akım dönüştürücüler endüstrinin her alanında baralara yada yüksek akım dc kablolarına müdahale etmeden kelepçe şeklinde geçirilerek ilgili noktadaki akımı dcs, pls sistemlerinin anlıyacağı dc sinyal akımlarına çeviriler.

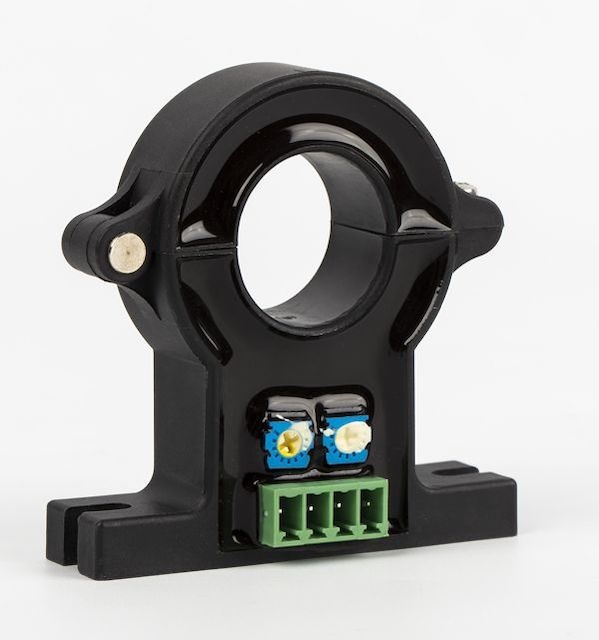

 DC Akım Dönüştürücüler: Hall Efect Dönüştürücüler

                1000A  / 4-20mA
                 300A  / 4-20mA

Teknik Bilgiler:



1.  Giriş: 10...5000A

2.  Çıkış: 4mA~20mA

3.  Doğruluk : 0.5

4.  Giriş Empedansı (R): (1) Girişte Voltaj Varken(V)≤1V, R≥1M Ohm

                                    (2) Girişte voltaj Varken (V)=5V, R=50K Ohm

5.  Lineer Voltaj Sahası: 50%~120%  nominal girişin
                                     I:1%~120%  nominal girişin

6.  Cevaplama süresi:  300 mS DC akım için ve 15μs for tracing output

7.  Aşırı Yük Kapasitesi: 2 kere nominal giriş, sürekli;

8.  Maksimum Yük: 6V

9.  Harici Besleme: +24V,DC

10. Statik Çalışmada Çekiği Akım: 25 mA

11. İzolasyon Voltajı: >2.5kVDC,  1 dk için.

12. Çıkış Dalgalanması: <10mV (RMS, Çıkış Yükü 250Ohm)

13. Sıcaklıkla Kayma: 1.5×10-4/℃

             14. Çevre Sıcaklığı:  0℃~+50℃

15. Montaj: DIN Rail 35mm Montaj Şekli




Teknik Bilgiler:



1.  Giriş: 0-300A, 0-1000A, 0-5000A

2.  Çıkış: 4mA~20mA

3.  Doğruluk : ±1%

4.  Giriş Empedansı (R): (1) Girişte Voltaj Varken(V)≤1V, R≥1M Ohm

                                    (2) Girişte voltaj Varken (V)=5V, R=50K Ohm

5.  Lineer Voltaj: 50%~120%  nominal giriş

6.  Cevaplama süresi:  250 mS

7.  Aşırı Yük Kapasitesi: 2 kere nominal giriş, sürekli;

8.  Maksimum Yük: 6V

9.  Harici Besleme: +24V,DC

10. Statik Çalışmada Çekiği Akım: 30 mA

11. İzolasyon Voltajı: >1.5kVDC,  1 dk için.

12. Çıkış Dalgalanması: <4mV (RMS, Çıkış Yükü 250Ohm)

13. Sıcaklıkla Kayma: 1.5×10-4/℃

             14. Çevre Sıcaklığı:  0℃~+70℃

              15. Saklama sıcaklığı  :  -25℃ -  +85℃

             16. Bağıl  Nem    :   ≤90%

              17. Çalışma Zaman Ömrü : ≥100 K hours

   18. Montaj: DIN Rail 35mm Montaj Şekli


   DC HALL EFFECT YÖNTEMİ İLE DÖNÜŞTÜRÜCÜ AÇIK ŞEMASI :

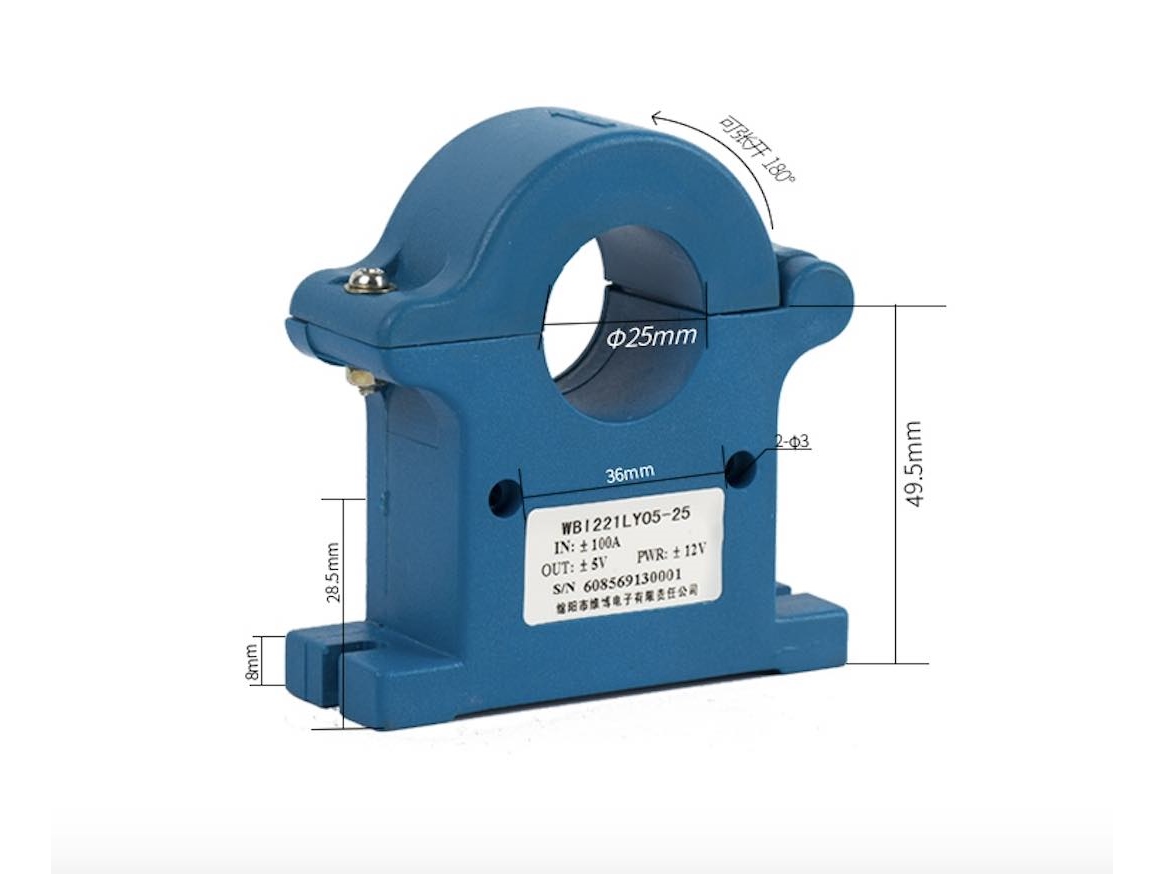

   Ayrılabilir Gövdeli DC Transdüserin Kablolaması, Boyutları ve Montajı



  SABİT YAPILI AKIM TRAFOSU KENDİNDEN AC ve DC DÖNÜŞTÜRÜCÜ

alan etkili sensör



   TRANSDÜSERLER İLE UYUMLU  DC ENERJİ ANALİZÖRÜ





    Hall Effect girişli enerji analizörü ile gerek akım (dc baralarınızı kesmeden)  gerek dc voltajı çok rahat cihazın giriş portlarına 4-20mA, 1-5V taşıyarak hem değerleri ekrandan izleyin hemde  haberleşme portları ve arayüz yazılımı ile uzaktan izleme yapın pc'ye kayıt alın Excell de grafiklendirin DC akım, voltaj, güç, enerji kayıtlarınızı görün gerçek zaman ve tarih sayacı ile ister cihaz hafızasına ister uzak pc kayd edin izleyin grafiklendirin.
