ÇOK FONKSİYONLU LABORATUVAR TİPİ KARARLI ÇIKIŞLI ARBİTRARY FONKSİYON JENERATÖRÜ

10MHz/20MHz/30MHz/40MHz/60MHz Değişken Dalga Biçimi Oluşturucu

ARBITRARY SİNYAL JENERATÖRÜ ÜRETEN SUIN İLE 60 YIILIK BİR TEKNOLOJİYE YATIRIM YAPARSINIZ

DENEYİM TEKNOLOJİ VE FONKSİYONELLİK BİR ARADA

Genel bakış

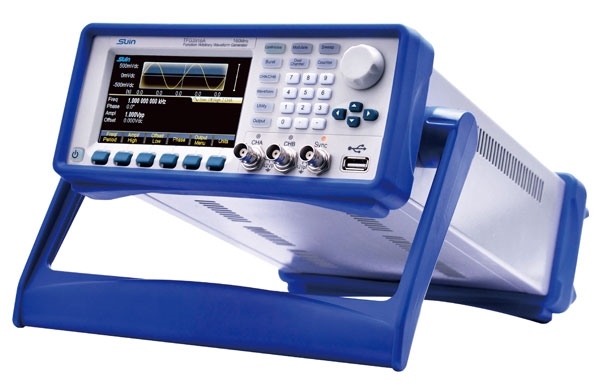

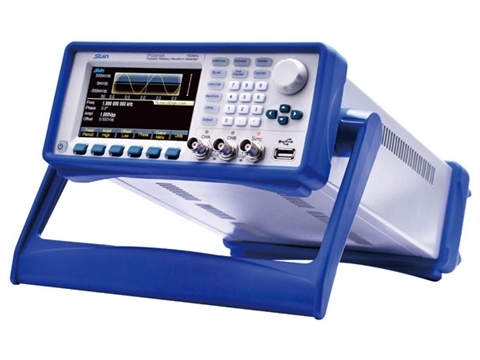

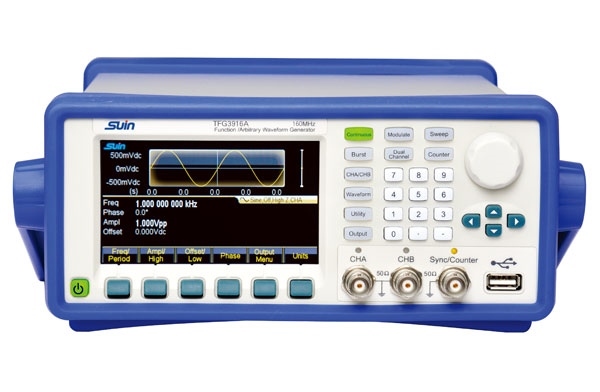

TFG6900A Serisi keyfi dalga biçimi üreteci, iki kanal çıkışı, maksimum frekans aralığı 60 MHz ve çok işlevli, günlük ölçüm işlerinizde yüksek maliyetli bir araçtır. Laboratuar ihtiyacını karşılamak için daha doğru dalga formu yapabilir ve kolayca çalıştırılabilir.

 Ürün modeli

TFG6910A/TFG6920A/TFG6930A/TFG6940A/TFG6960A

Ürün Sipariş Kodu : TFG6900A Serisi



Fiyat ve Bilgi

Özellikleri

* Çift kanal çıkışları

* 50ppm frekans doğruluğu ve 1μHz çözünürlük

* 5 standart dalga biçimi, 50 yerleşik ve 5 kullanıcı tanımlı isteğe bağlı dalga biçimi

* Bol modülasyon fonksiyonu FM, AM, PM, PWM, Sum, FSK, BPSK

* CHB'de kanal birleştirme ve birleştirme özellikleri

* 6 hane/s, 350MHz Frekans sayacında yerleşik

* Standart arayüz: USB Host & Device,RS-232

arbitrary-çok-fonksiyonlu-sinyal-jeneratörü

Özellikler



 TFG6910ATFG6920ATFG6930ATFG6940ATFG6960A
Sıklık
MenzilSinüs1μHz ~ 10MHz1μHz ~ 20MHz1μHz ~ 30MHz1μHz ~ 40MHz1μHz ~ 60MHz
Kare, Darbe1μHz ~ 10MHz
diğerleri1μHz ~ 5MHz
Çözünürlük1μHz
Kesinlik±(50ppm+1μHz)
dalga formu
TipSinüs, Kare, Rampa, Darbe, Gürültü,
50 yerleşik dalga biçimi + 5 kullanıcı tanımlı dalga biçimi
Uzunluk4096 puan
Aynı oran120MSa/sn150MSa/s
Dikey Çözünürlük14 bit(CHA); 10 bit (CHB)
Genlik Özellikleri
MenzilFrekans≤20MHz0.1mVpp ila 10Vpp(50Ω) 0.2mVpp ila 20Vpp(Açık devre)
Frekans> 20MHz0.1mVpp - 7.5Vpp(50Ω) 0.2mVpp - 15Vpp(Açık devre)
Çözünürlük1mVpp (Genlik≥1Vpp, 50Ω yük)
0.1mVpp(Genlik<1Vpp, yük 50Ω)
2mVpp (Genlik≥2Vpp, açık devre)
0.2mVpp(Genlik<2Vpp, açık devre)
Kesinlik±(ayarın %1'i＋1mVpp)(1kHz Sinüs, 0V ofset, otomatik aralık)
Ofset Özellikleri
Menzil±5Vdc (50Ω), ±10Vdc (açık devre)
Kesinlik±(ayarın %1'i+1mVdc)
Modülasyon Özellikleri (CHA)
FM,AM,PM,PWM,TOPLATaşıyıcı Dalga Formu: Sinüs, Kare, Rampa vb.
(sadece PWM için Pulse）
Modülasyonlu Dalga Biçimi: Sinüs, Kare, Rampa, vb.
FSK,Taşıyıcı Dalga FormuModülasyon Frekansı: 1μHz ~ 100kHz
BPSKSinüs, Kare, Rampa vb.
 Kaynakİç dış
Süpürme Özellikleri (CHA)
Taşıyıcı Dalga FormuSinüs, Kare, Rampa vb.
TipDoğrusal veya Logaritmik
Süpürme Süresi5ms~500s
Bekletme/Dönüş Süresi0s~500s
Tetik KaynağıDahili, Harici ve Manuel
Liste SüpürmeListe Uzunluğu: 600 adet
Patlama Özellikleri (CHA)
Taşıyıcı Dalga FormuSinüs, Kare, Rampa vb.
Patlama Sayısı1 ~ 1000000
Dönem1μs ~ 500s
Tetik KaynağıDahili, Harici, Manuel
Tezgah
Frekans aralığı 10mHz ~ 350MHz, çözünürlük: 6 basamak/sn
Periyot, Darbe Genişliği100ns ~ 20sn
Görev döngüsü%1 ~ %99
Genel özellikleri
GüçAC 100 ~ 240V, 45 ~ 65Hz, < 30VA
Boyut ve Ağırlık334×256×106 mm, Yaklaşık 3 kg

Standart aksesuarlar

Güç Kablosu: 1 adet

BNC Kablosu: 1 adet

CD (Yazılım+Kullanıcı Kılavuzu): 1 adet

Seçenekler

Güç Amplifikatörü-8W(yük 8Ω)

TCXO-Frekans Kararlılığı: ±2ppm
