HER TÜRLÜ AMAÇ İÇİN ANALOG EKRANLI ÖLÇÜM CİHAZI

AKIM, GERİLİM, BASINÇ, VAKUM, FRKANS, ISI, NEM HER AMA İÇİN ÖLÇEKLENDİRİLEBİLİR EKRAN

GENEL AMAÇLI ANALOG ÖLÇÜM CİHAZI

ÖLÇEKLENDİRİLEBİLİR ANALOG PANEL METRE

AŞIRI DÜŞÜK RÖLE ÇIKIŞLI PANO TİPİ PANEL METRE

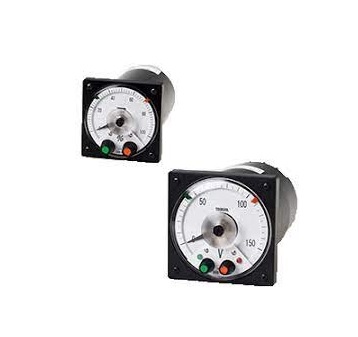

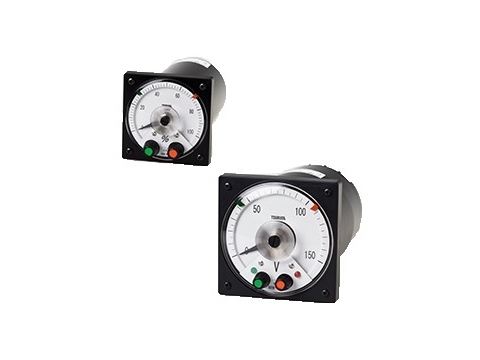

ANALOG SAYAÇ RÖLESİ NRW(80H,80HL,110H,110HL)

ANALOG MULTİMETRE DEĞER OKUMA

ANALOG TEST VE KONTROL

DC GERİLİM VEYA DC AKIM ANALOG GÖSTERGE CİHAZI

AC GERİLİM VEYA AC AKIM PANO TİPİ GÖSTERGE CİHAZI





nrw-serisi-analog-gerilim-dc-gerilim-dc-ac-akım-panel-metre





Alarm Röle Çıkışlı Panel Metre Özelliği :



  • Otomatik kontrol sistemi ile anormal algılama ve alarm için uygundur.
  • Uzun skala uzunluğu, parlak panel, kurulumu ve değeri okuması kolay.



* 1Nominal giriş belirli standardı aştığında, aksesuar ürünle birlikte verilir.

* 2Ölçek uzunluğuna karşı değerdir.

1. Model ( HL veya H )

2. Nominal değer (AC veya DC tipi ile giriş sinyali)

3. Ölçek ve Birim

4. Güç kaynağı
・AC 100/110 V ± %10 veya AC 200/220 V ± %10 ( 50/60 Hz )
・DC 24V ± %10



Ürün Sipariş No: Analog Sayaç Rölesi NRW Serisi

Fiyat ve Bilgi Al

Özellikler / ModelNRW-80H
NRW-80HL		NRW-110H
NRW-110HL



röle-çıkışlı-pano-tipi-voltmetre










Boyut:
(mm)





80(G)×80(Y)

●-
110(G)×110(Y)-●
Ağırlık (1 mA dc dereceli):yaklaşık 550 gryaklaşık 1.400 gr





Tip:





Geniş açı

Giriş (*):







DC Akımı





(Hareketli bobin)





10 μA ila 5 A





1 mA, 10 mA - 5 A

DC gerilimi(Hareketli bobin)10 mV - 300 V1 V - 300 V
Alıcı(Hareketli bobin)4 ila 20 mA,
1 ila 5 V(500 kΩ)		4 ila 20 mA,
1 ila 5 V(4 kΩ),
1 ila 5 V(1 MΩ)
AC akım(ortalama)1 ila 300 mA (7311 ile)1 ila 300 mA
(rms, 1 A veya daha fazla)1 ila 5 A (CT dahil), 10 ila 30 A (7311 ile)
Alternatif akım voltajı(ortalama)10 ila 300 V
Görüntüleme:





Kesinlik



Sınıf 1.5

-



●

Sınıf 2.5●-
Ölçek uzunluğu121 mm170 mm
Ölçek bölümleri30 ila 50
Ölçek İşaretçisiGeniş açı, siyah
Ölçek plakası rengiBeyaz
Kapak rengiSiyah
Çıktı:







Operasyon türü





Optik

-





●

Elektriksel●-
ÇıktıTut (NRW-110 için kilitleme rölesi)
IşaretçiBıçak şekli H(Yüksek) : Kırmızı, L(Düşük): Yeşil
Ayar aralığıH ve L için ölçeğin %0 ila %100'ü
AyarHL (Yüksek / Düşük) veya H (Yüksek)
Minimum ayar aralığı (*2)%3'ten az
Alma doğruluğu (*2)%1,5'ten az
Ölü bant (*2)% 0,5'ten az
Sıcaklık katsayısı (*2)
(23°C ± 10°C'de alma değeri değişimi)		%0.3'ten az
Güç regülasyonu (*2)
(anma geriliminde değer değişimi ± %10)		%0.3'ten az
Çıkış kontağıH ve L için 1 transfer (NRW-110: Mandallama rölesi)
Temas oranı (yük direnci)250 V, 3 A ac
30 V, 2 A dc
Güç açma gecikmesi○○
İşlem gecikmesi○-
100/110,200/220 V AC:●●
24 V DC:○○
Güç tüketimi:2 VA veya daha az
Çalışma sıcaklığı:0 – 50°C
Çalışma Nemi:%30 - 90 RH (yoğunlaşma yok)
Ağırlık (1 mA dc dereceli):yaklaşık 550 gryaklaşık 1.400 gr
