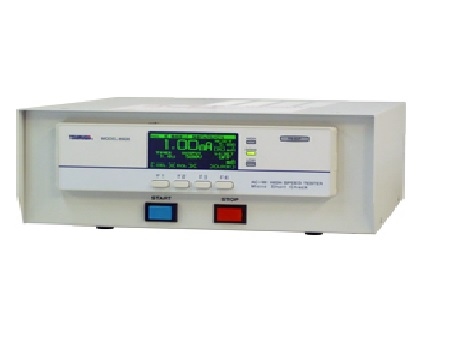

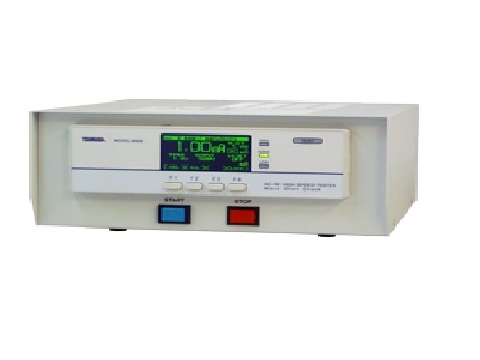

AC YÜKSEK HIZLI TEST CİHAZI 8508

AC DAYANIKLI YÜKSEK HIZLI TEST CİHAZI

ÖLÇÜM VE KONTROLÜ





  • Yüksek hızlı dayanım gerilimi testi (50ms)
  • ■ Kaçak akım Peak-hold yöntemiyle ölçülür
  • ■ Mikro kısa kontrol işleviyle sunulur
  • ■ 8 model test koşulu hafızası ile mevcuttur
  • ■ RS-232C arayüzü standart ürüne dahildir
  • ■ Standart model için burayı ziyaret edin

Sıradan Uygulama

Çok pinli konnektör, çok çekirdekli kablo demeti vb.


Model Tanımı

8508 AC Dayanıklı Yüksek Hızlı Test Cihazı, Mikro Kısa Kontrol Fonksiyonlu





Ürün Sipariş No: AC Yüksek Hızlı Test Cihazı 8508

Fiyat ve Bilgi Al



Test Voltajı

Uygulanan gerilim:AC 0,05 - 6,00 kV (Frekans 50/60 Hz Değiştirilebilir)
Çıkış kapasitesi:6 VA (0,6 kV, 10 mA)
Maksimum akım çıkışı: sürekli test sırasında 60 saniye içinde
Dalga formu:Sinüs dalgası (Distorsiyon oranı: %5'ten az, Yüksüz)
Voltaj regülasyonu:%10'dan az (Yüksüz→Maksimum yük)
Gerilim uygulama yöntemi:Sıfır Çapraz Başlangıç ​​/ Bitiş
Voltaj ayarı:Dijital ayar (çözünürlük: 0.01kV)





                                             Gerilim Ölçümü

Düzeltme yöntemi:Ortalama düzeltilmiş etkin değer göstergesi
Ölçüm aralığı:0 - 600V (çözünürlük: 1V)
Ölçüm doğruluğu:+/- (rdg. +20V'nin %1,5'i)
                                            Mevcut ölçüm
düzeltme yöntemi:Tepe değer ekranı
Ölçüm aralığı:0,00 - 15.00mA (çözünürlük: 0.01mA)
Ölçüm doğruluğu:+/- (rdg.'nin %2'si +0.05mA)









Test Sonucunun Yargılanması

Yargılama yöntemi:Üst limit: Analog ve dijital karşılaştırıcı ile tepe değerlerinin karşılaştırılması
Alt sınır: Dijital karşılaştırıcı (Süre dolduğunda karşılaştırma)
Ayar aralığı:Üst sınır: 0,01 ila 15.00 mA
Alt sınır: 0,01 ila 15,00 mA / KAPALI
Yargılama koşulları:Üst limit ayarı＞Kaçak akım＞Alt limit ayarı・・・İYİ
Üst limit ayarı≦Kaçak akım・・・・・・・YÜKSEK NG
Alt limit ayarı≧Kaçak akım・・・・・・・DÜŞÜK NG




Test zamanı

Ayar aralığı:60 saniyeye 2 devir (çözünürlük: 1 devir)
Güç kaynağı:AC100 - 240V, 50/60Hz (İzin verilen voltaj aralığı: AC90 - 250V)
Güç tüketimi:Yaklaşık. 17 VA (yüksüzken)
Yaklaşık. 65 VA (maks. nominal yük sırasında)
Çalışma ortamı:0 ila 40℃, %20 ila 80RH (yoğuşmasız)
Dayanım gerilimi:Güç kaynağı terminali － Harici kasa: AC 1350 V, 1 dak.
Boyut:260(G) x 246(D) x 110(Y) mm (düğmeler ve ayaklar hariç)
Ağırlık:Yaklaşık. 4,5 kg
Aksesuarlar:Yüksek gerilim kablosu 2m ・・・1 adet
Alçak gerilim kablosu 2m ・・・1 adet
Topraklama kablosu 3m ・・・1 adet
Güç kodu 2.5m ・・・1 adet
UZAK G/Ç fişi ・・・
1 adet Kullanım kılavuzu ・・・1 parça





Veri çıkışı

RS-232C…… Test koşulu ayarı ve Test sonucu çıkışı
Bağlayıcı:D-sub 9 pimi
İletim sistemi:Başlat-durdur senkronizasyonu Tam çift yönlü
Aktarım hızı:9600, 19200, 38400, 115200 bps
（Fabrika ayarı: 9600bps）
Veri biti uzunluğu:8 bit
Parite biti:Yok, çift sayı, tek sayı
（Fabrika ayarı: Yok）
