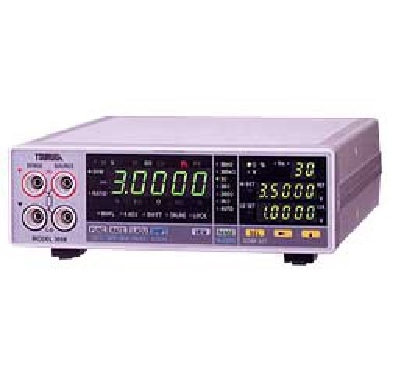

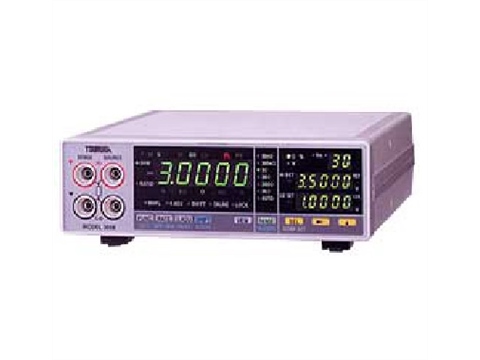

AC OHMMETRE ÖLÇÜM VE TEST CİHAZI 3566

ALTERNATİF DİRENÇ OKUMA VE TESTİ

REZİSTİF DEĞER OKUMA VE KONTROLÜ





  • ■Akü iç direncinin ve açık devre voltajının ölçülmesi ve karşılaştırılması için pil denetimi
  • ■30 mΩ ile 3 kΩ arasında altı aralık mevcuttur
  • ■Hızlı örnekleme hızı ve yanıt hızı: 60 sayım/sn, 84ms
  • ■Yakıt hücresi için mevcut 10KHZ düşük direnç ölçer (Model 356E)

Sıradan Uygulama

Pilin (Yakıt Hücresi) iç direnci, Kontak direnci

Model Tanımı

3566-□-□
  ① ②
① Veri Çıkışı
kodAçıklama
3566Seçeneksiz
3566-03BCD veri çıkışı ile (TTL seviyesi)
3566-04BCD veri çıkışı ile (açık toplayıcı)
3566-05RS-232C ile
3566-06RS-485 ile


② Yargı Çıktısı

kodAçıklama
sıfır(boş)Açık toplayıcı NPN
RYröle çıkışı


Ürün Sipariş No: AC Ohmmetre Ölçüm ve Test Cihazı 3566

Fiyat ve Bilgi Al



Temel Özellikler

Ölçüm aralıkları:30 mΩ, 300 mΩ, 3, 30, 300 ve 3 kΩ, 6 aralık
Kesinlik:rdg'nin ± % 0,5'i. YAVAŞ örnekleme modunda +8 basamak, rdg'nin
± % 0,5'i. ORTA örnekleme modunda +11 basamak
rdg'nin ± % 0,5'i. HIZLI örnekleme modunda +6 basamak
Ölçüm frekansı:AC1 kHz ± 0,2 Hz
Ölçüm akımı:7,4 mA'dan 1,5 µA'ya
Maks. uygulanan gerilim:Tüm aralıklar için 60V DC
örnekleme zamanı:50HZ'de 50/sn, 60/sn. 60HZ'de (HIZLI mod)
50HZ'de 6,25/sn, 7,52/sn. 60HZ'de (ORTA mod)
50HZ'de 1,56/sn, 1,88/sn. 60HZ'de (YAVAŞ modu)
Tepki hızı:50HZ'de 100 ms, 60 HZ'de 84 ms (HIZLI mod ) 50HZ'de
800 ms, 60 HZ'de 667 ms (ORTA mod)
50 HZ'de 1,92s, 60 HZ'de 1,60 ms (YAVAŞ modu)
Ölçüm metodu:AC Dört terminal ölçümü
Güç kaynağı:100 - 240 V AC, 50/60 HZ
Ağırlık:Yaklaşık. 1 kg
Boyutlar:206 (G) x 65 (Y) x 200 (D) mm
Aksesuarlar:Güç sigortası(1), Güç kablosu(1), Giriş konektörü (1)
